30加仑往复式液体泵吸风脉动阻尼器

　　在油田采油、高压流体输送、往复式注液泵组的现场管路系统中，流体脉动带来的管路震颤、压力尖峰、仪表计量失准是长期困扰运维与设计人员的共性问题，这款适配30加仑排量规格的吸风阻尼器，正是针对往复式液体泵的入口吸程段脉动抑制需求开发的功能部件。从现场安装边界来看，该阻尼器采用卧式筒型安装结构，筒体两端的铸造成型安装支脚预留了标准螺栓过孔，可直接固定在泵组入口侧的安装基座上，无需额外设计复杂的转接支架，支脚的安装孔距经过匹配常用30加仑排量柱塞泵的入口接口位置校准，安装时可直接与泵入口法兰对接，整体轴向长度控制在适配常规撬装泵组的安装空间范围内，不会额外占用过多撬座布局空间，筒体顶部的两个吊耳结构可直接配合吊装带完成现场吊装就位，无需额外焊接吊点，适配野外采油站点、移动注液设备的快速安装需求。

　　从功能设计逻辑来看，该阻尼器的核心作用是在往复泵的吸入行程中，缓冲吸液管路内的流体流速突变，平抑柱塞往复运动带来的负压脉动，避免因吸程侧压力波动过大引发的泵腔气蚀、入口阀片撞击磨损、管路接头渗漏等常见故障。筒体内部采用密闭气腔式阻尼结构，通过预充一定压力的惰性气体作为弹性缓冲介质，当柱塞向后运动完成吸液动作时，管路内瞬时增大的流量会先进入阻尼器腔室，压缩内部气腔储存部分流体，当柱塞向前运动进入排液行程、吸液侧流量瞬时降低时，气腔释放之前储存的流体，持续向泵入口补充稳定流量，以此将吸程段的压力脉动幅度控制在允许范围内，降低整个吸液管路的振动幅值。

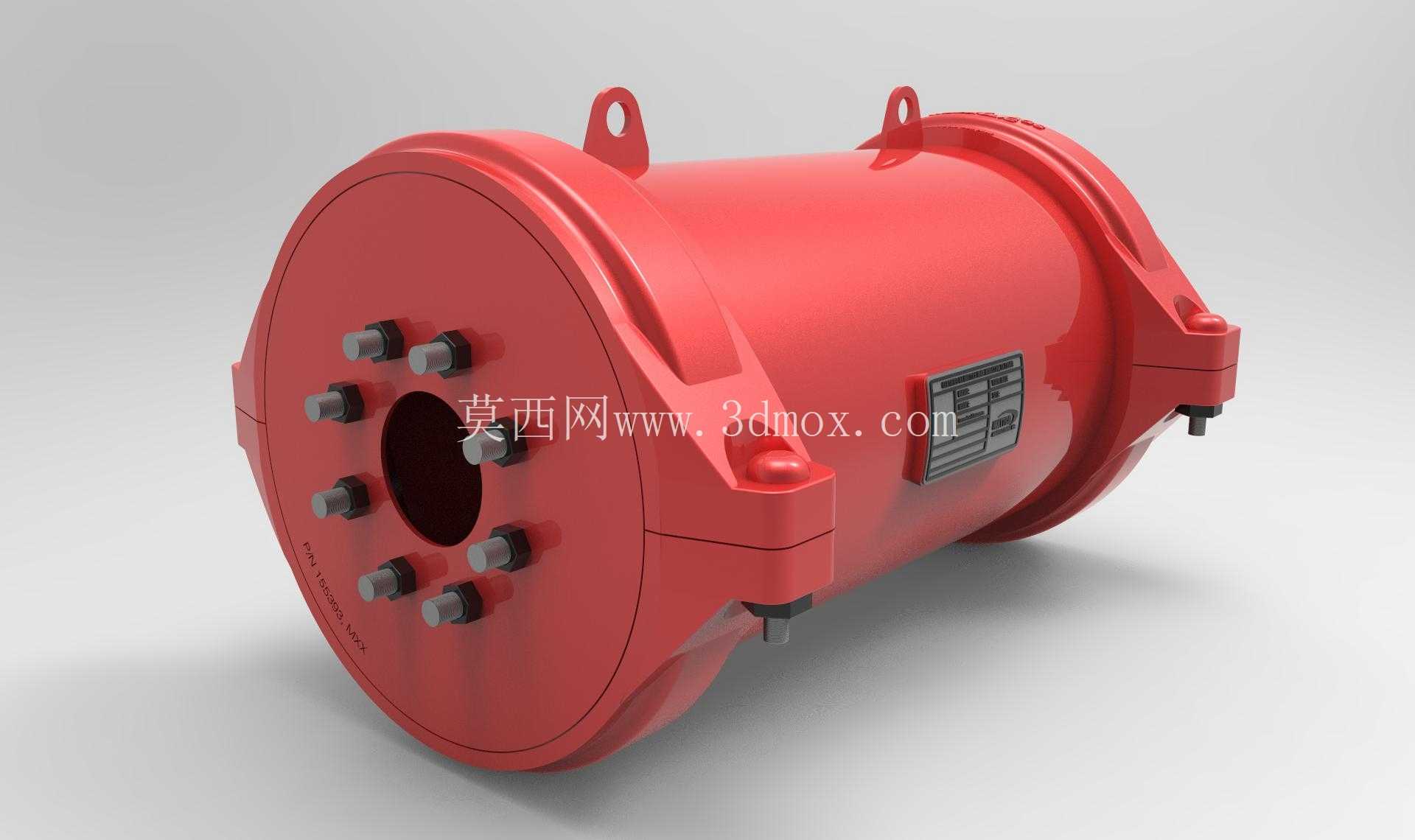

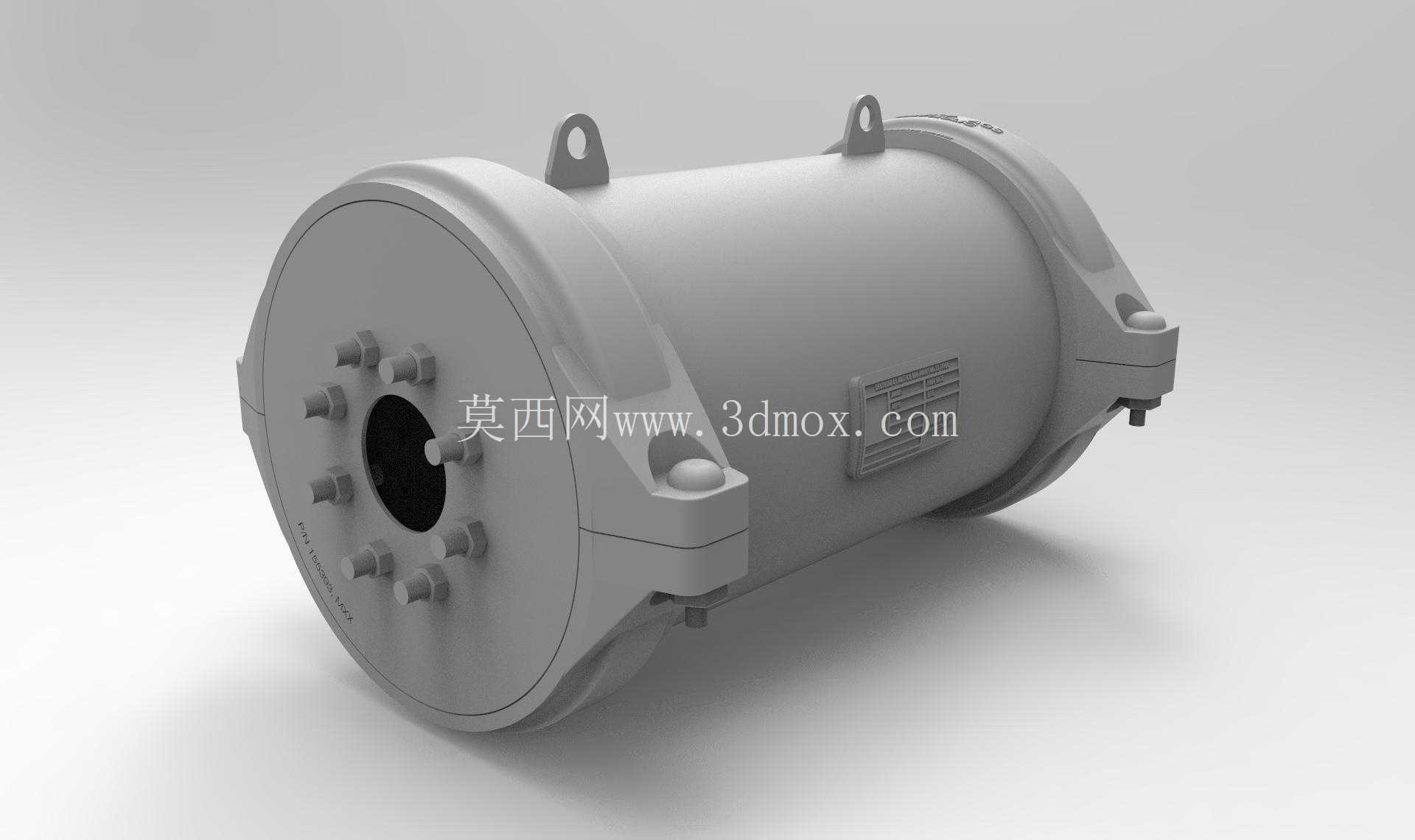

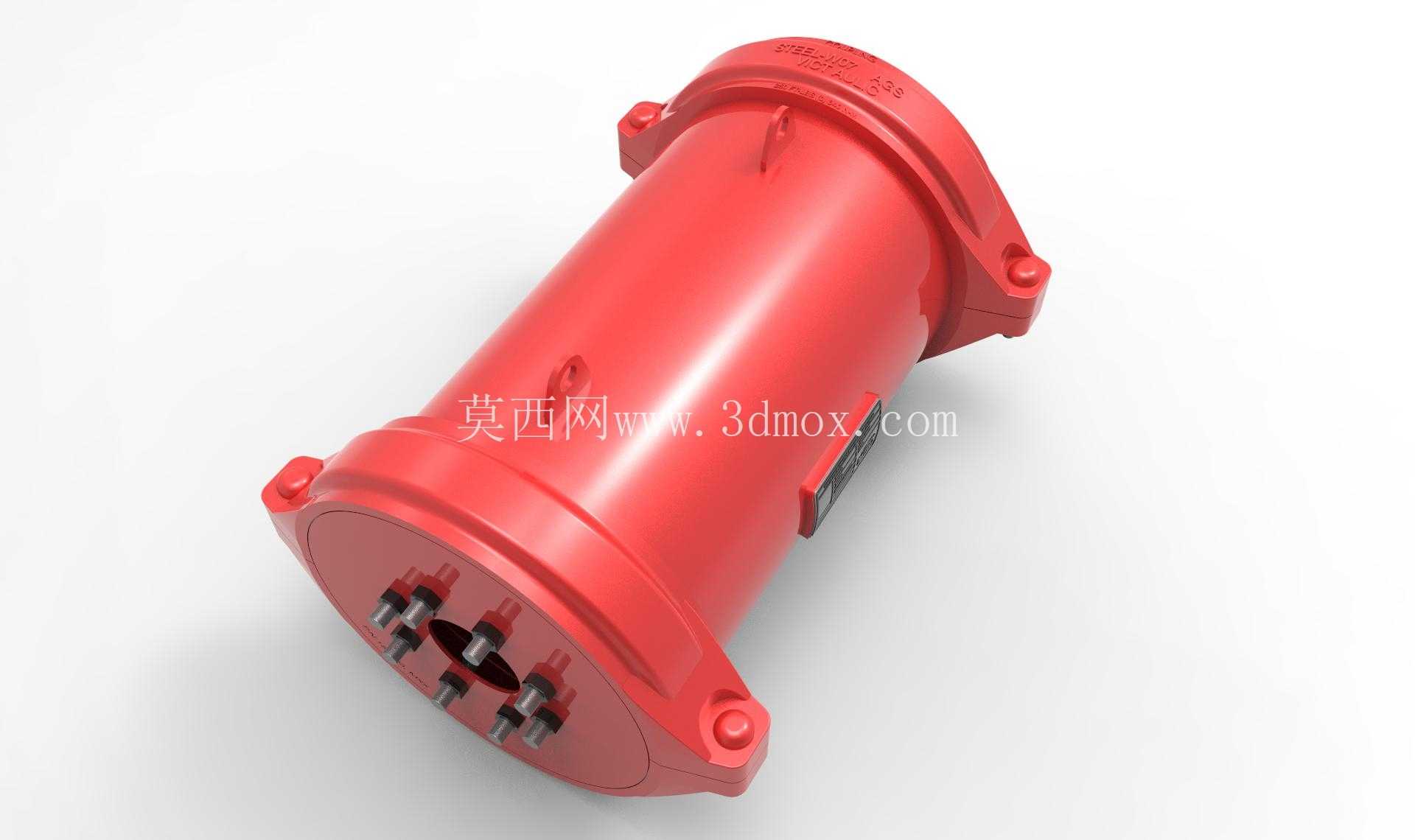

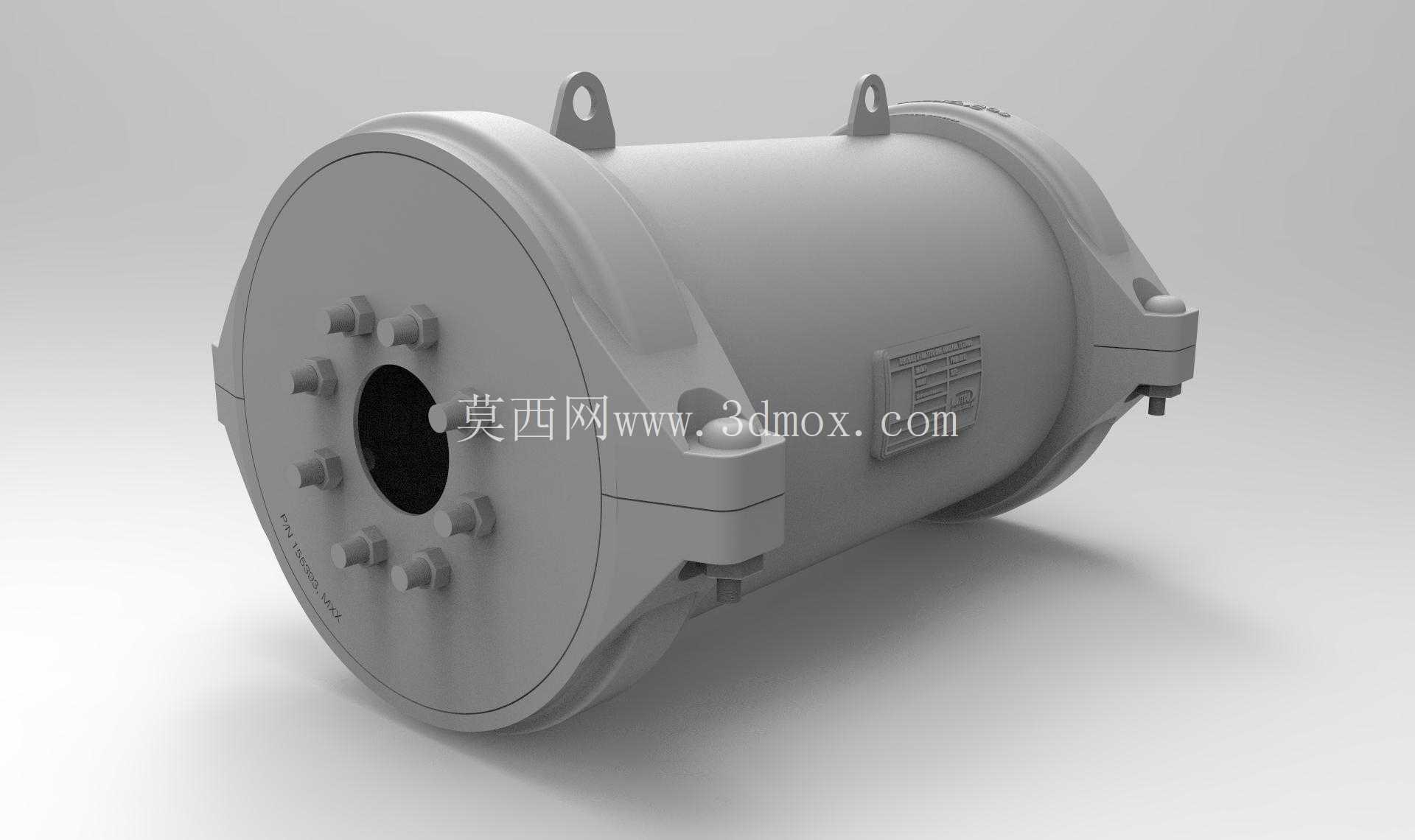

　　从结构设计细节来看，筒体采用整体铸造成型后做机加工处理，两端端盖通过周向均匀布置的8根高强度螺栓与筒体法兰锁紧，法兰密封面采用精加工的止口结构配合耐油橡胶密封圈，可承受吸程段的正负压力交变载荷，不会出现密封失效漏气的问题；端盖中心的大尺寸通孔为流体进出通道，可直接与对应通径的管路法兰连接，通道内壁做了圆弧过渡处理，避免流体在腔室内形成局部涡流造成额外的压力损失；筒体侧面预留的标识铭牌安装位，可标注设备的工作压力范围、适用介质、预充压力参数，方便现场运维人员日常巡检核对。在实际应用场景中，这类阻尼器除了在油田柱塞式输油泵、注聚泵的入口段使用外，也可适配高压清洗设备、往复式计量泵、液压系统补油泵的吸油管路，针对不同的输送介质，只需调整内部密封件的材质即可适配原油、聚合物溶液、液压油、清水等多种介质，在撬装式移动泵组的设计中，这种集成化安装结构的阻尼器可以减少管路中的弯头、缓冲罐等额外部件，压缩整个撬座的外形尺寸，降低撬装设备的整体重量，方便野外作业场景下的转场运输。

　　建模过程中，对筒体的铸造圆角、螺栓凸台、支脚加强筋的细节都做了还原，安装支脚处的加强筋从筒体外壁一直延伸到支脚底面，可承受吊装和运行过程中的载荷，避免支脚部位出现应力集中断裂的问题；端盖上的螺栓孔位置度、法兰止口的尺寸公差都按照实际机加工精度做了参数化设置，可直接导出工程图用于生产加工参考，也可导入管路仿真软件中，模拟不同流量、不同柱塞往复频率下的阻尼效果，辅助选型人员匹配对应工况的阻尼器容积规格。
