豆类粮食垂直水平转运输送提升设备

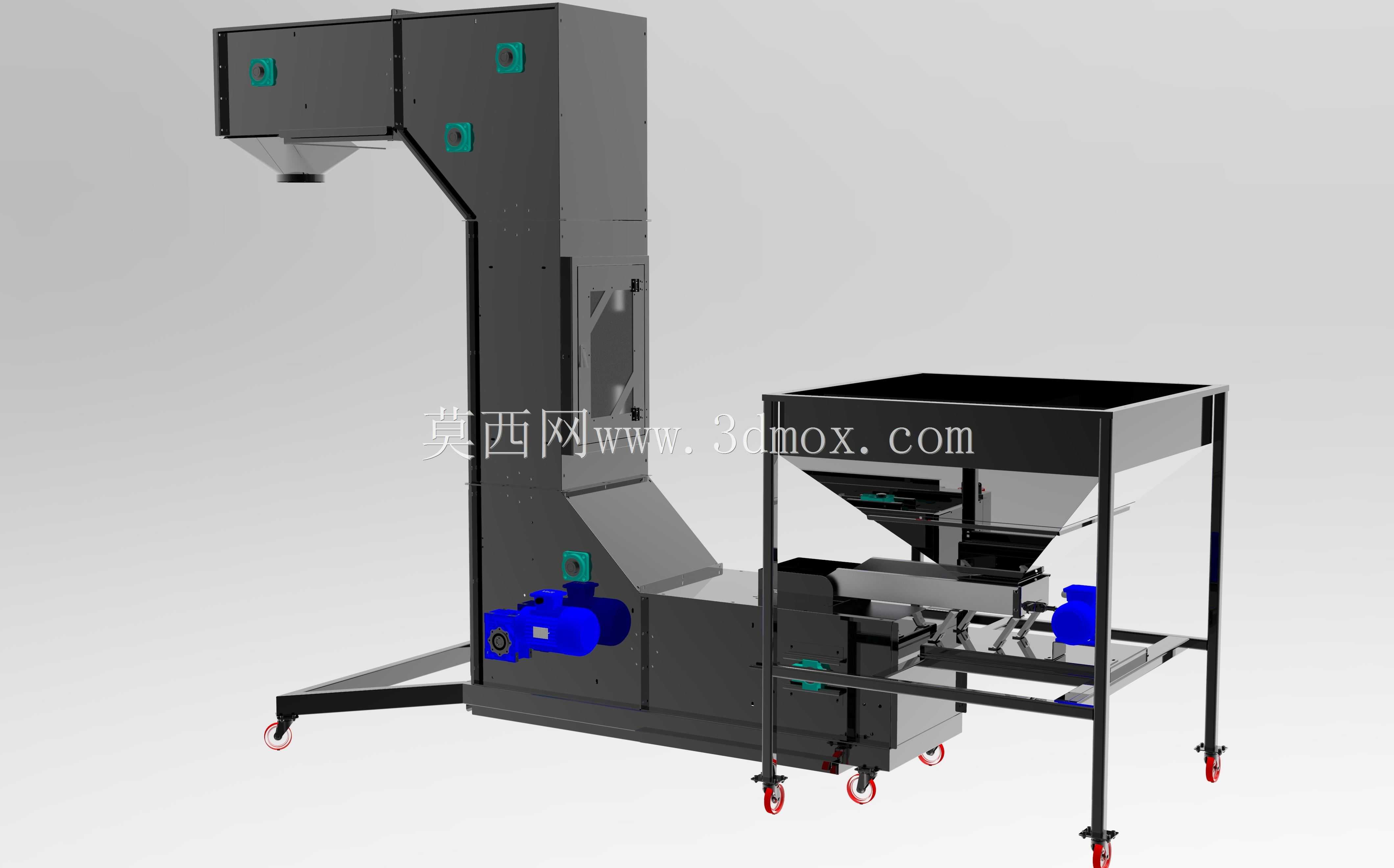

　　这套输送提升设备主要面向散状粮食、豆类颗粒物料的转运作业场景，可同时完成垂直方向抬升与水平方向输送的衔接需求，适配粮油加工、杂粮分选、食品原料预处理等生产环节的物料流转工序，解决传统单功能输送设备在空间转向位置需要多台设备拼接、物料转接易撒漏、占用车间横向空间过大的痛点。从结构设计逻辑来看，设备采用Z型布局的转斗式输送主体搭配侧置水平进料输送单元，底部机架全部配置带刹车的万向脚轮，可根据车间生产线的布局调整灵活移位，不需要做永久性的地面固定安装，适配中小产能加工车间多工位轮换作业的需求。垂直提升段采用封闭箱体结构，内置的料斗随牵引链条做闭环回转运动，物料从水平进料段落入料斗后，随链条抬升至顶部出料口位置，依靠重力自然卸料，

　　全程物料处于封闭腔体内运行，可避免输送过程中粉尘外溢，同时减少外界杂质对粮食类物料的污染，符合食品加工环节的卫生管控要求。侧置的水平进料单元采用带挡边的平皮带输送结构，进料端设置敞口式大料斗，可承接上游工序来料或者人工倒料，料斗下方设置可调式闸板，可根据物料的颗粒大小、流动特性调整进料流量，避免进料过快导致提升段堵料、进料过慢影响输送效率。驱动部分分别为垂直提升段和水平进料段配置独立的减速驱动单元，两个单元可单独启停控制，调试阶段可分别调整运行速度，匹配不同物料的输送节奏，垂直段驱动电机安装在箱体下部靠近机架底座的位置，降低设备整体重心，提升运行稳定性，水平段驱动电机安装在输送机架的出料侧端，便于日常维护时拆解检修。

　　从安装边界尺寸来看，设备整体垂直提升高度适配常规车间3米左右的层高，水平进料段长度控制在2米以内，整体占地面积不足3平方米，可直接对接色选机、包装机、储料仓等下游设备的进料口，不需要额外增加转接溜管。设备的所有与物料接触的内壁面都做了圆弧过渡处理，不存在直角积料死角，日常清洁时可快速排空残留物料，避免不同品类物料混料，适配多品种杂粮轮换加工的生产需求。机架主体采用标准矩形钢管焊接成型，外部护板采用薄钢板折弯拼接，兼顾结构强度与设备自重控制，料斗采用食品级耐磨塑料材质，相比金属料斗运行噪音更低，也不会因碰撞产生金属碎屑污染物料。设备的链条张紧机构设置在垂直箱体的底部位置，可通过两侧的调节螺栓调整牵引链条的张紧度，

　　补偿链条长期运行产生的磨损伸长，延长易损件更换周期，顶部出料口位置设置可调式导流挡板，可根据下游设备的进料位置调整卸料方向，减少物料下落冲击产生的破损。在实际选型应用时，可根据具体的产能需求调整料斗的容积、链条运行速度，也可根据车间的空间布局调整水平进料段的长度、垂直提升段的总高度，不需要改动主体承载结构即可完成定制化调整，大幅缩短非标设计的周期。设备底部脚轮的刹车装置锁定后，整体机架的晃动量控制在毫米级，运行过程中不会出现位移偏移，不需要额外做地脚固定，对于需要频繁调整生产线布局的小型加工车间来说，可大幅降低设备安装移位的成本。
