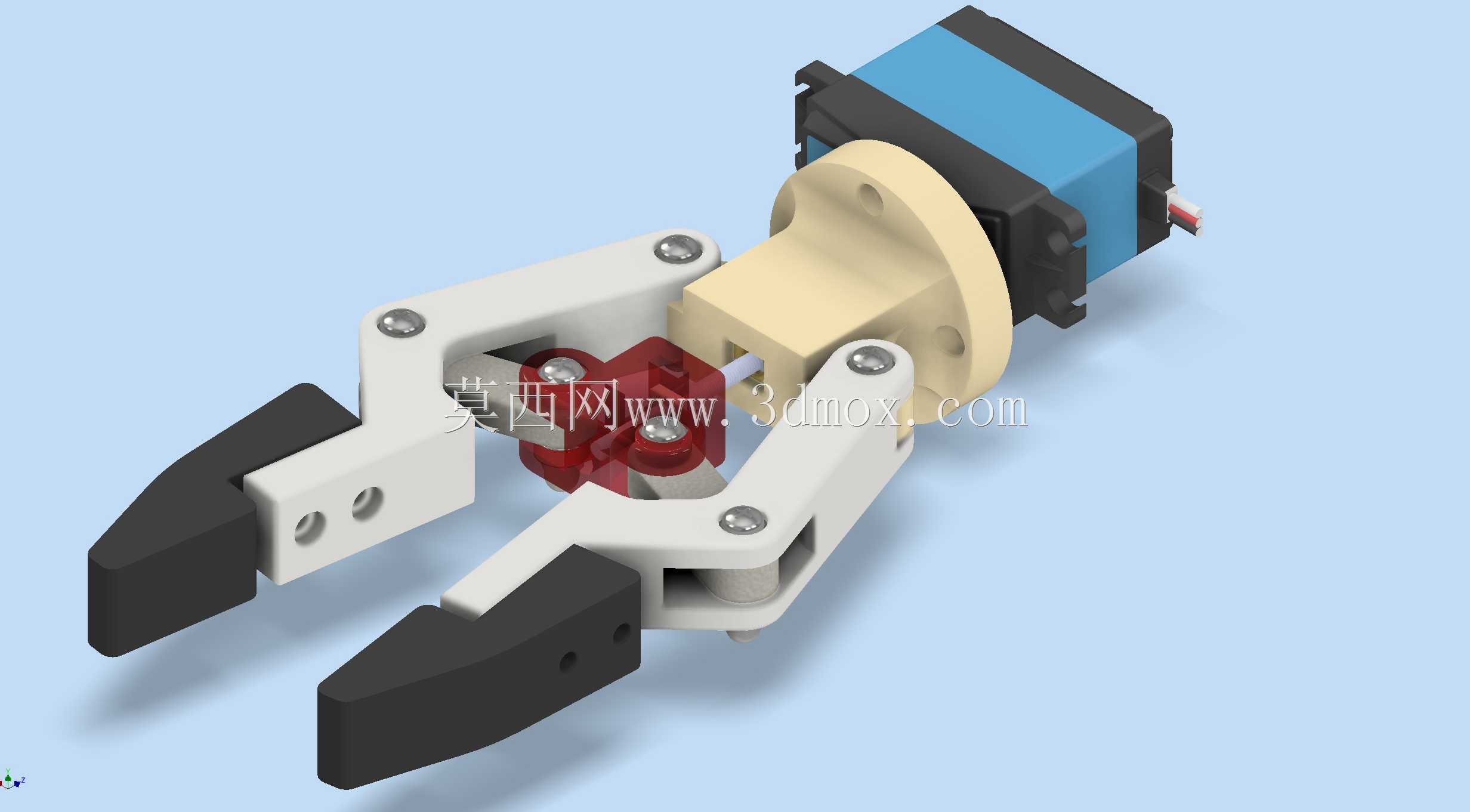

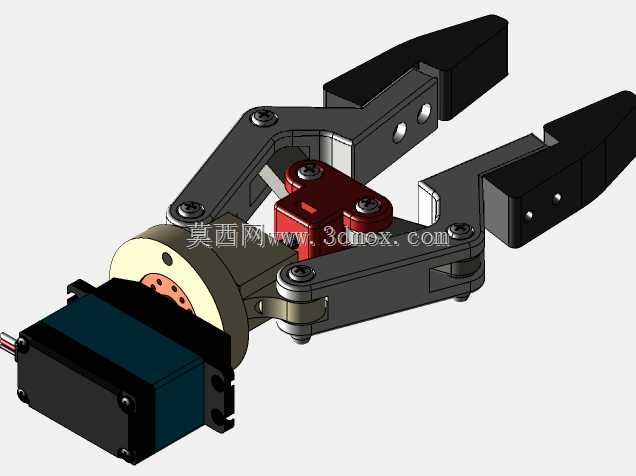

这款铰接式夹持器是面向桌面级小型作业场景开发的末端执行部件,核心适配轻载拾取、教学实验、小型自动化工作站的物料转运需求,整体结构完全支持FDM工艺3D打印制作,无需复杂的金属切削加工即可完成整机装配,极大降低了小型执行机构的制作门槛。从实际应用场景来看,这类夹爪可直接搭载在桌面机械臂末端,完成电子元器件分拣、3D打印成品取件、教学演示平台动作展示等任务,针对重量在500g以内的规则或异形小件,都能提供稳定的夹持力,不会出现夹取脱落或者压损工件的问题。

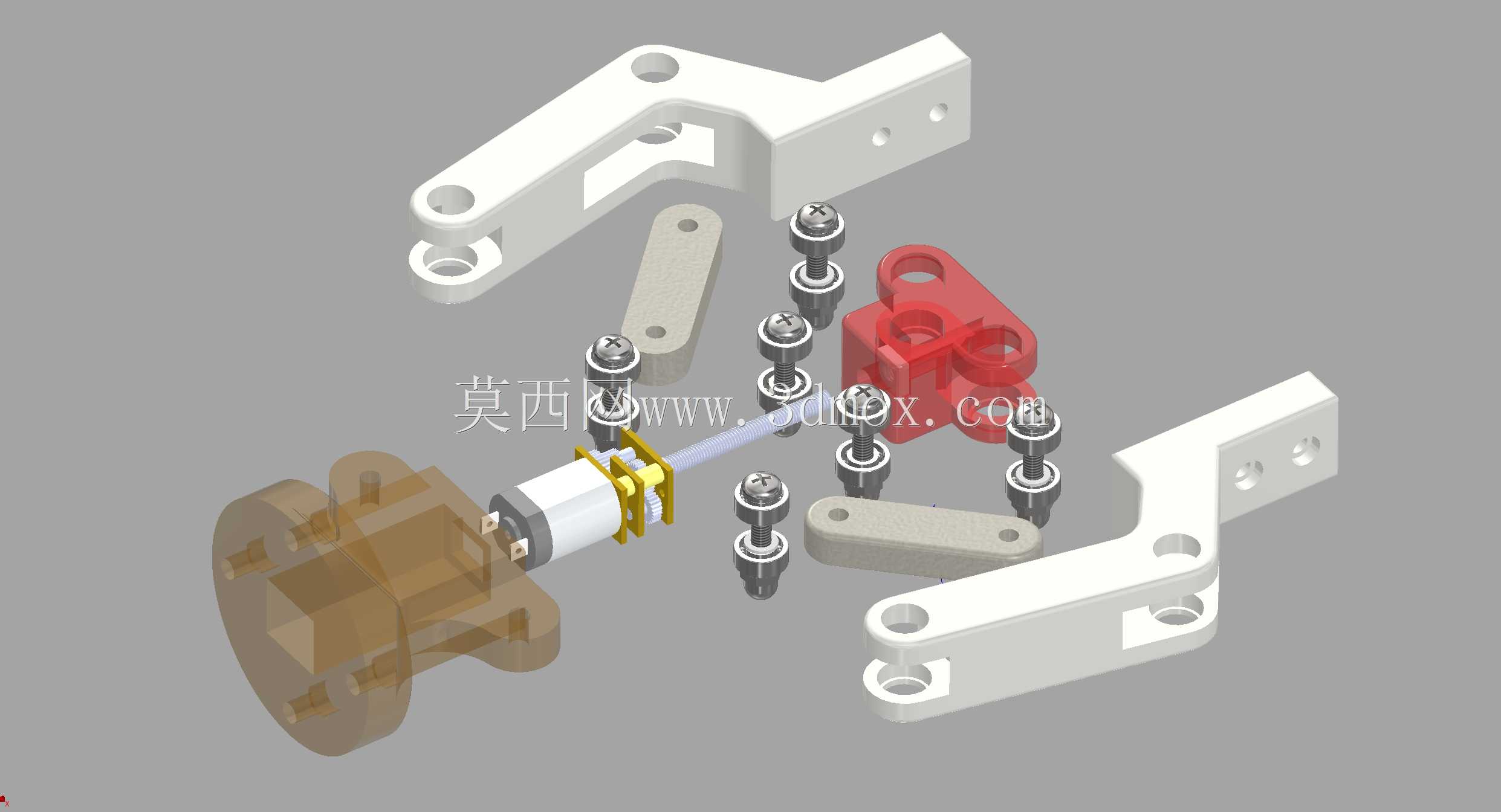

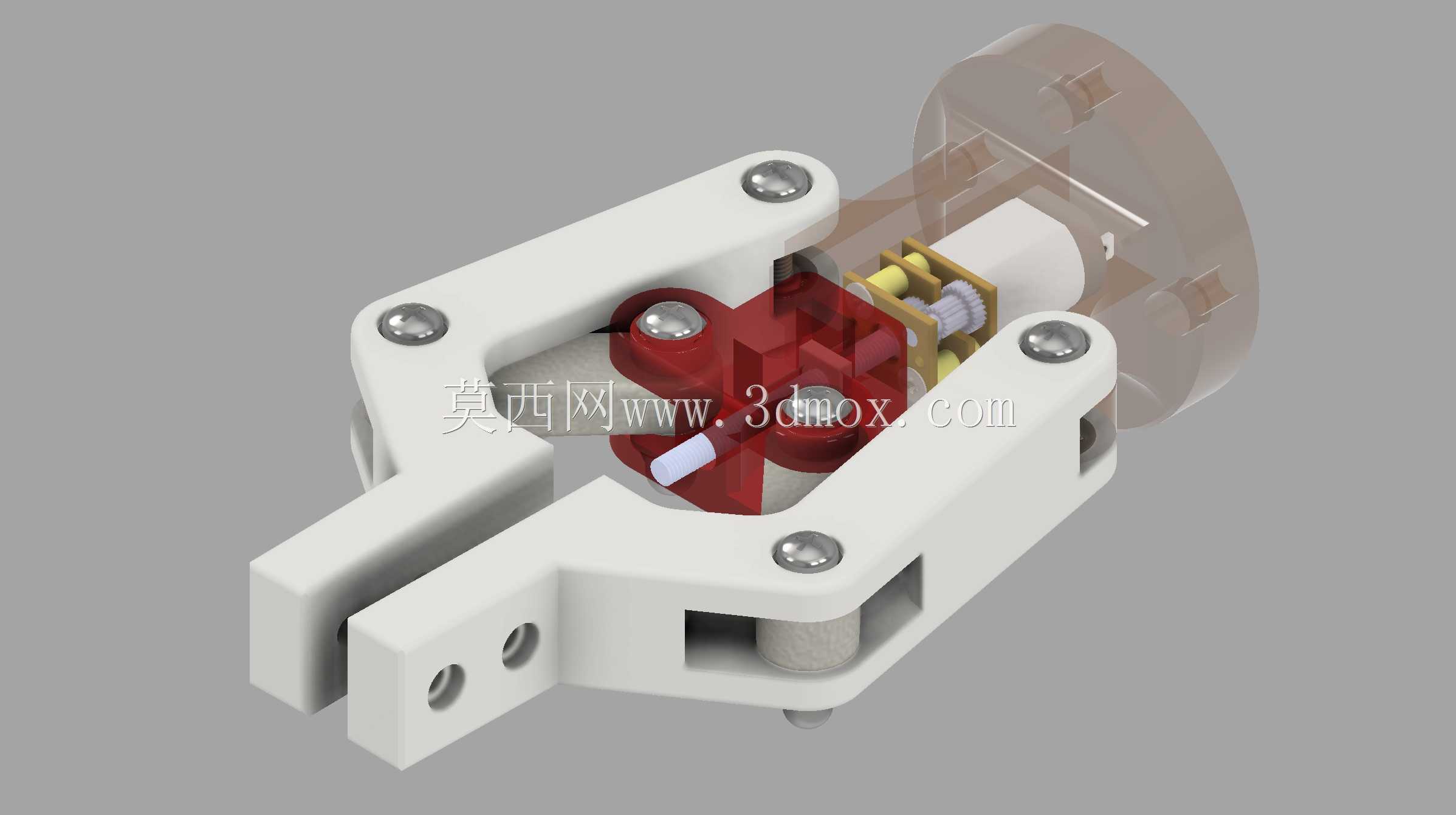

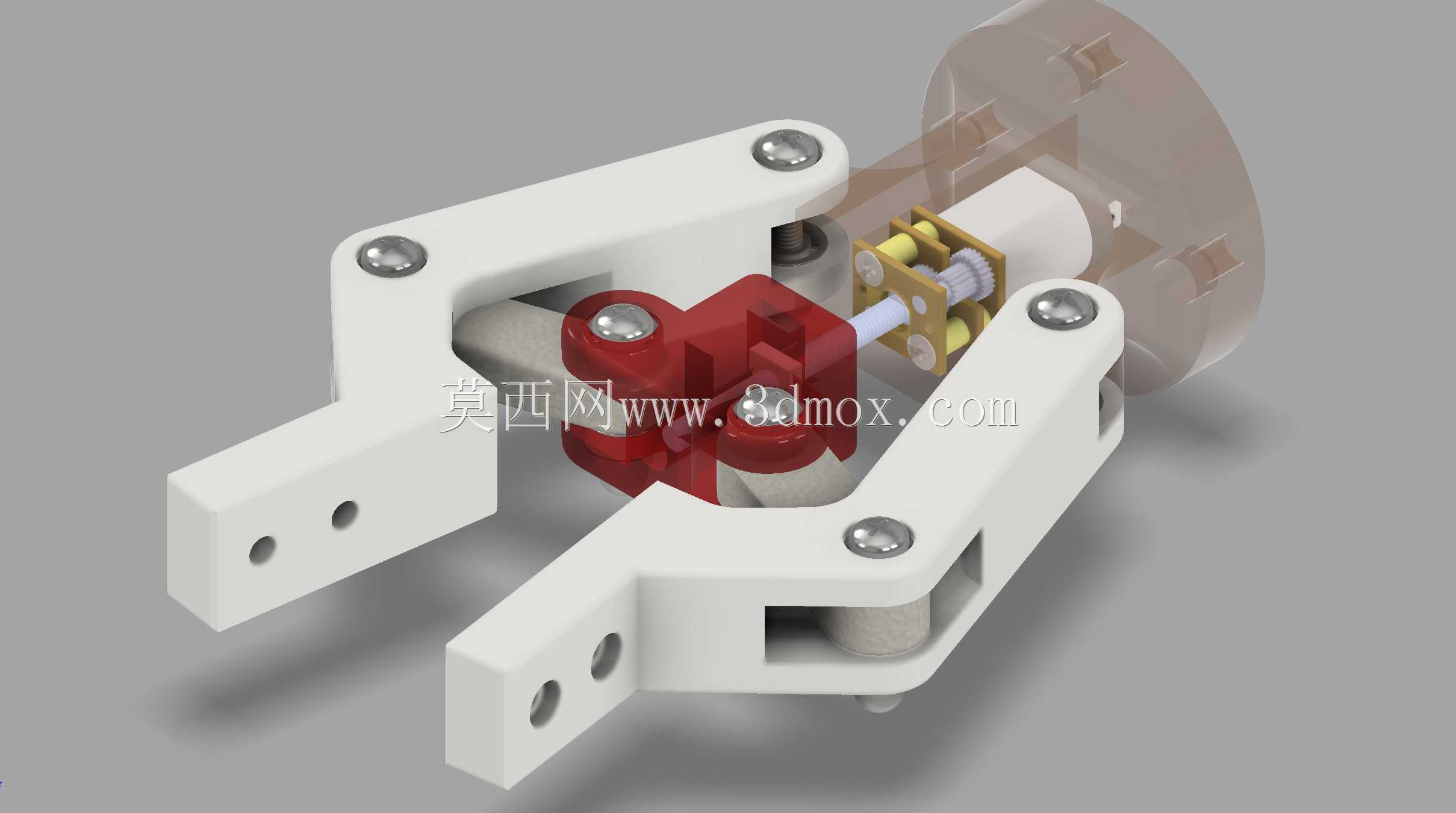

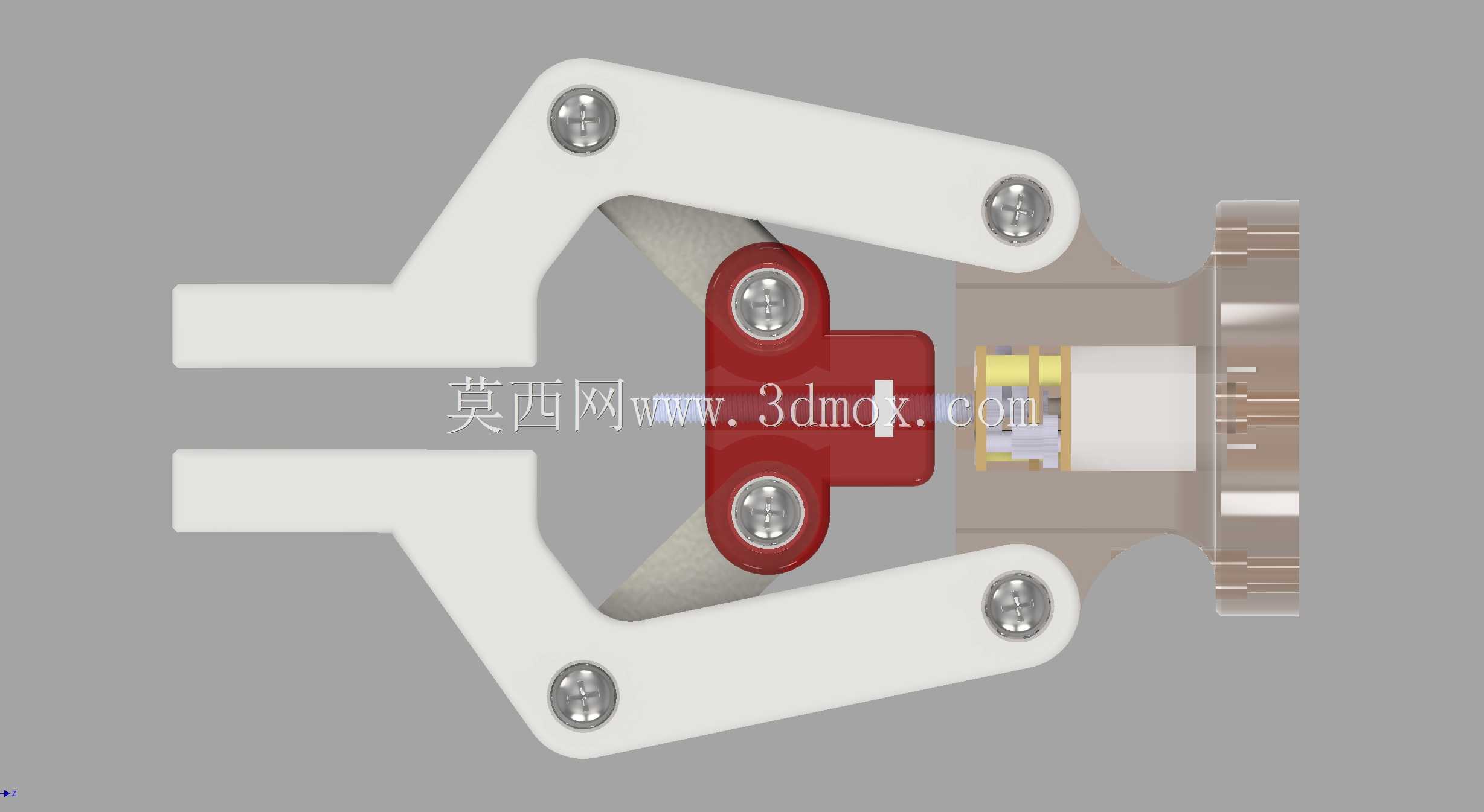

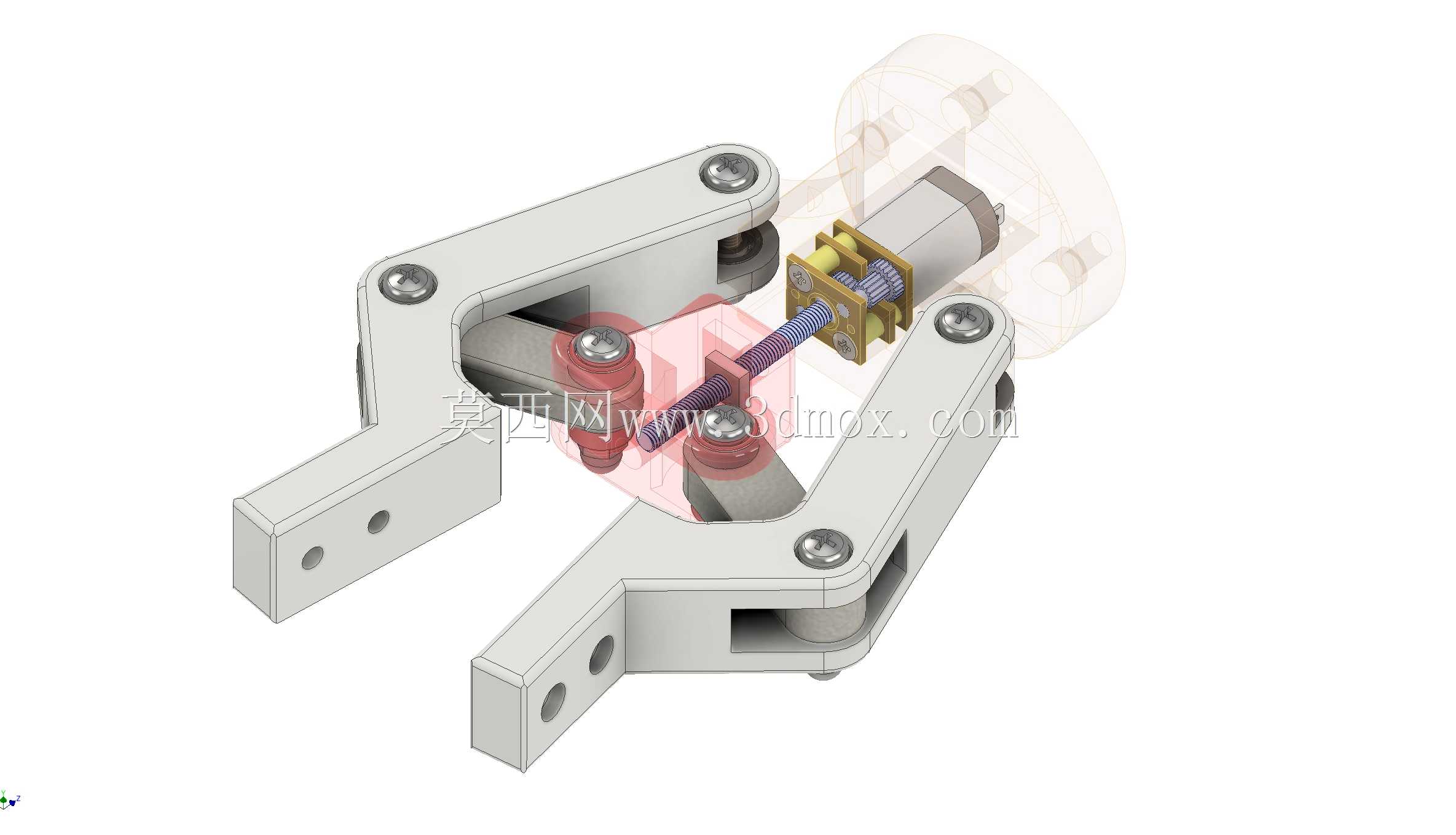

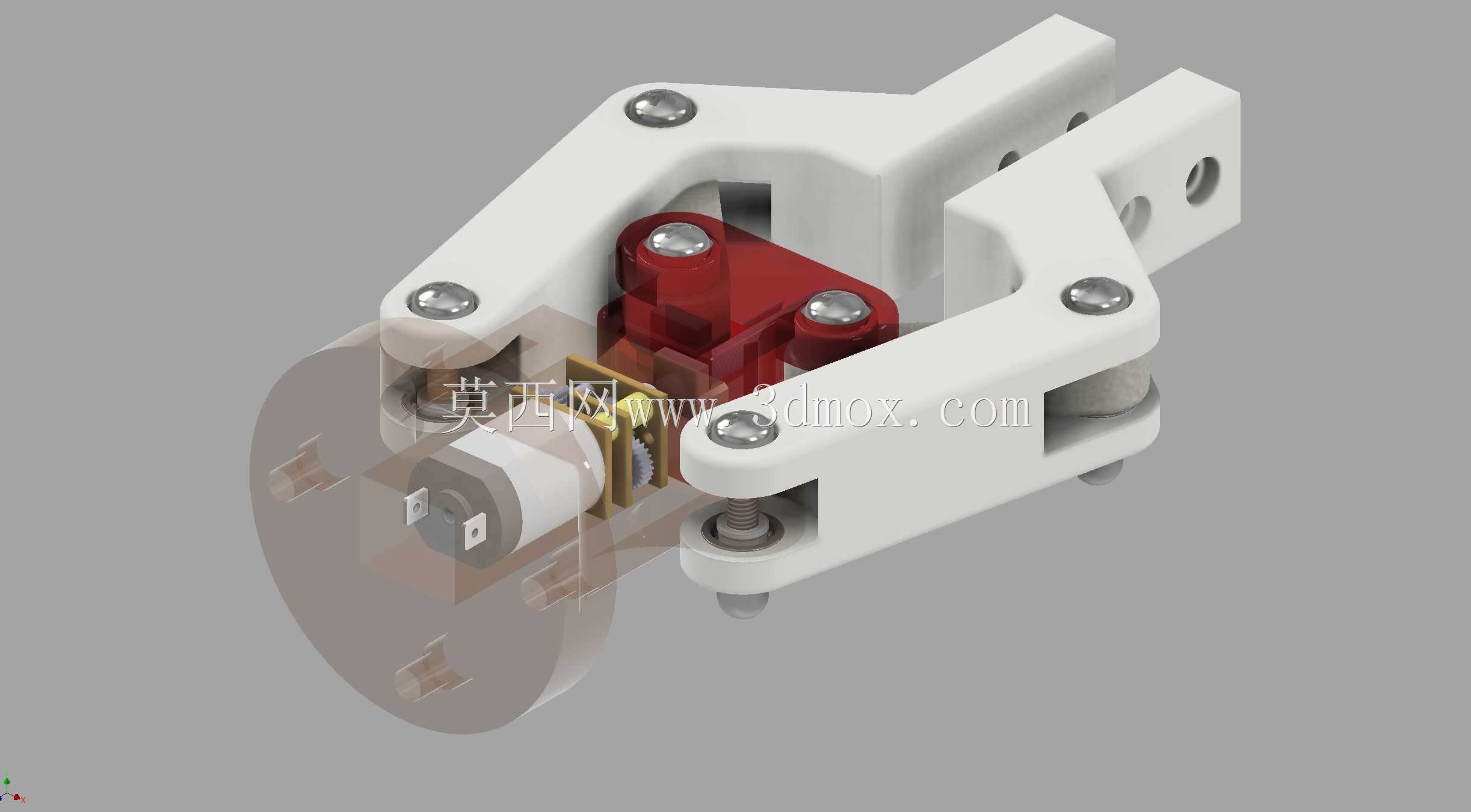

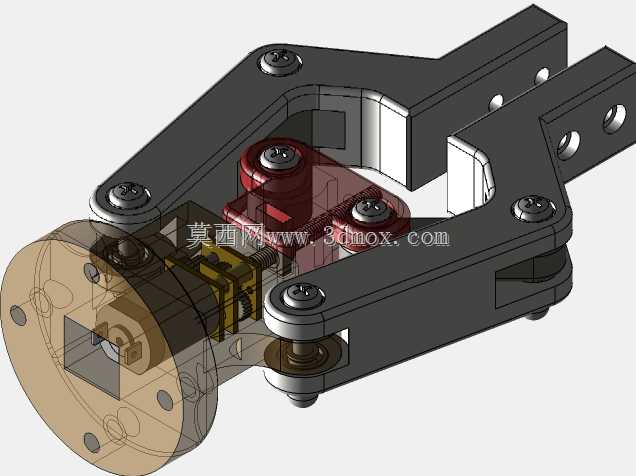

功能特性层面,这款夹持器采用对称式双摇杆铰接连杆布局,动力输入端适配N20规格直流减速电机,额定12V供电下输出转速为100rpm,输出轴为标准M3长轴,可直接与夹爪的主动摆臂连接,无需额外设计联轴器结构。所有连杆铰接位置均配置8x3x4mm规格的微型滚珠轴承,替代了传统3D打印结构常用的轴孔直接摩擦配合,大幅降低了铰接位置的转动阻尼,避免了长期使用后轴孔磨损导致的夹爪开合卡滞、间隙过大问题,同时让夹爪开合动作更顺滑,开合行程控制精度更高。夹爪的指端采用可拆卸式模块化设计,指块为硬质耐磨材质,接触工件的端面做了防滑纹理处理,针对不同形状的被夹持物,还可以快速更换适配的指型,比如V型指块适配圆柱类工件、平指块适配方形规整工件,无需拆解整个连杆结构就能完成指端更换。

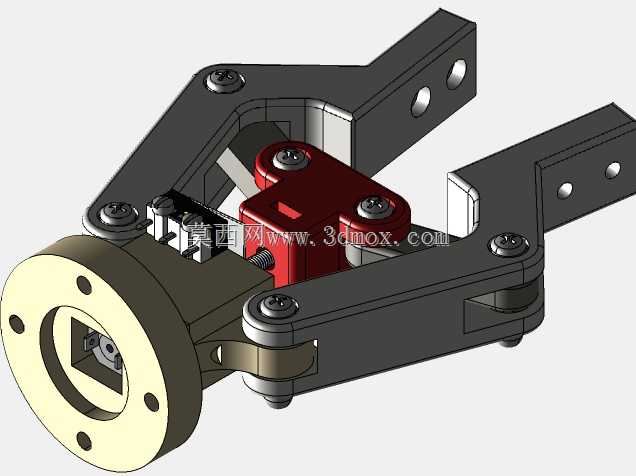

设计思路上,整个结构做了紧凑化集成处理,电机安装座与法兰连接座整合为单一零件,减少了装配时的零件数量与累计误差,法兰盘上预留了标准安装孔位,可直接与市面上主流的桌面机械臂末端法兰对接,也可通过转接板安装在直线滑台、旋转平台等执行机构上。整体布局充分考虑了3D打印的工艺特性,所有零件均无大角度悬空结构,打印时无需添加大量支撑,打印完成后仅需简单去除毛刺、压入轴承即可完成装配,零件之间的配合间隙预留了0.2mm的打印公差余量,适配绝大多数FDM打印机的成型精度,不会出现装配过紧或者间隙过大松动的问题。连杆的力臂比例经过反复校核,在电机额定输出扭矩下,夹爪指端可提供足够的夹持力,同时具备一定的自锁特性,当电机断电时,夹爪不会因为工件重力自行松开,避免被夹持物掉落损坏。

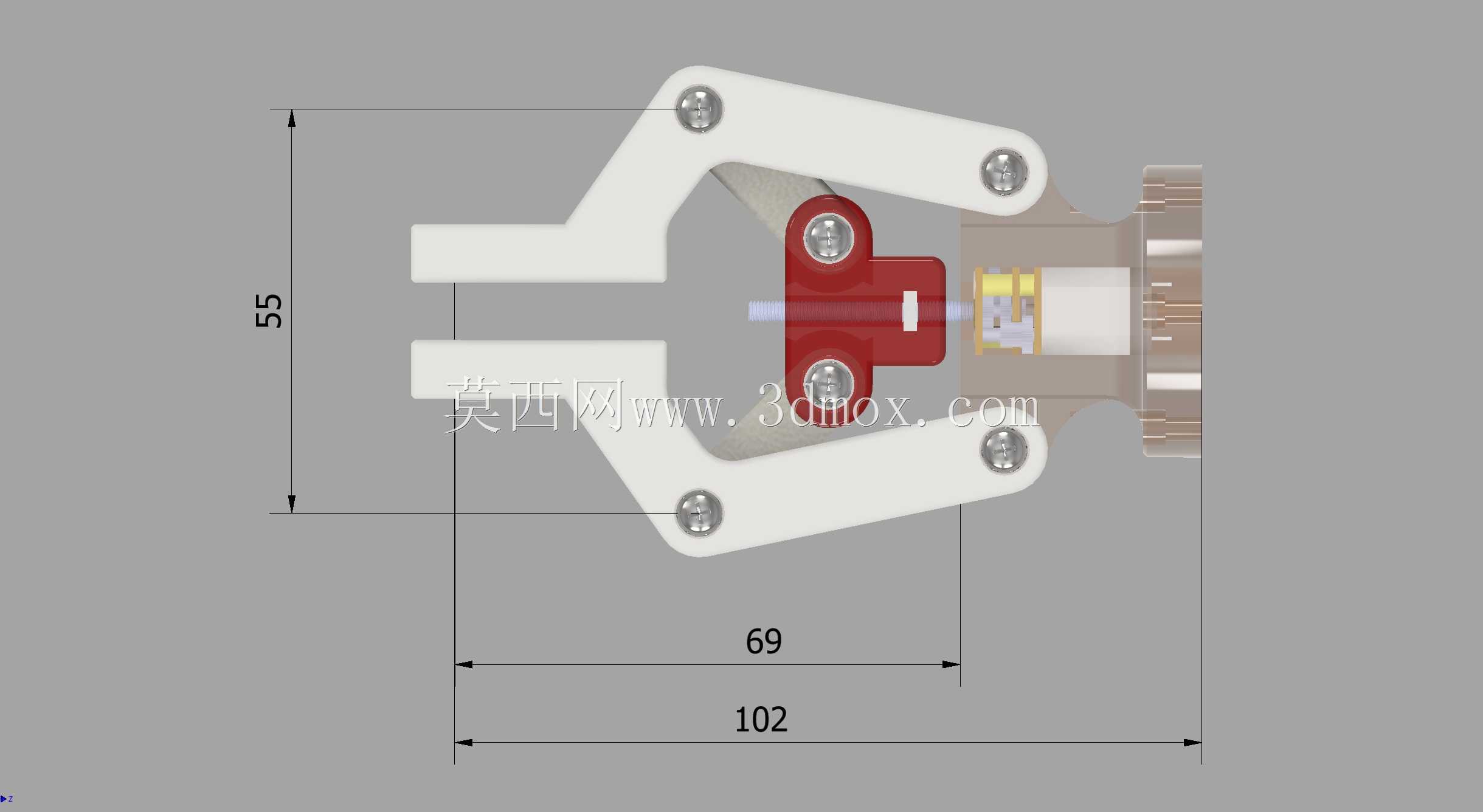

安装边界与尺寸层面,整个夹持器装配完成后,整体外轮廓最大直径不超过60mm,夹爪完全闭合时总长度不超过85mm,开合最大行程可达40mm,可适配直径或宽度在5mm-38mm范围内的工件夹持。安装法兰的基准面与电机尾部的轴向距离控制在45mm以内,不会因为夹爪自身长度过大导致机械臂末端负载力矩超标。所有铰接位置的轴承安装孔均设计了限位台阶,压入轴承后不会出现轴向窜动,电机安装位预留了走线槽,电机供电线可从夹爪法兰中心的通孔穿出,避免夹爪开合过程中夹伤线缆。结构上没有易损的薄壁脆弱结构,所有受力位置的连杆截面都做了加厚处理,3D打印时采用20%以上填充率即可满足强度要求,长期往复开合不会出现连杆断裂的问题。
从实际使用的角度出发,这款夹爪的结构设计规避了很多3D打印夹爪的常见问题,比如很多同类型夹爪采用齿轮啮合传动,不仅对打印精度要求高,齿轮磨损后还会出现回程间隙过大、夹持力不足的问题,而连杆铰接的结构配合轴承,传动效率更高,维护成本更低,即使长期使用后出现零件磨损,也仅需重新打印单个损坏的零件即可快速修复,不需要更换整个夹爪总成。对于结构设计从业者来说,这套结构的连杆参数、力臂配比、公差预留方案都可以作为小型夹持机构设计的参考,尤其是面向3D打印工艺的结构优化思路,能够适配快速原型制作、小批量定制设备的开发需求,不需要开模即可快速完成迭代验证。
