实验室高温样品处理电炉结构设计

　　在材料研发、理化分析实验室的日常作业流程里，小尺寸试样的高温加热、灰化、烧结、恒温烘烤是频次极高的工序，这类工序对加热设备的温度均匀性、腔体尺寸适配性、操作安全性都有明确的工程要求，本次设计的箱式高温样品处理炉，正是针对这类小批量试样处理场景开发的专用加热设备。

　　从实际使用场景出发，这类设备常放置在实验室通风橱旁或理化实验台面上，因此整体外形做了紧凑化处理，内部有效加热腔体尺寸控制在60x60x62cm区间，刚好适配常规实验室坩埚、试样架、小型陶瓷烧结载具的摆放需求，既不会因腔体过大造成加热功率浪费、升温速率变慢，也不会因腔体过小无法容纳标准尺寸的实验样品，安装时仅需预留单侧开门的操作空间，设备后侧预留15cm以上的散热间隙即可，不需要额外做地基固定，适配多数常规实验室的台面承重与空间布局。

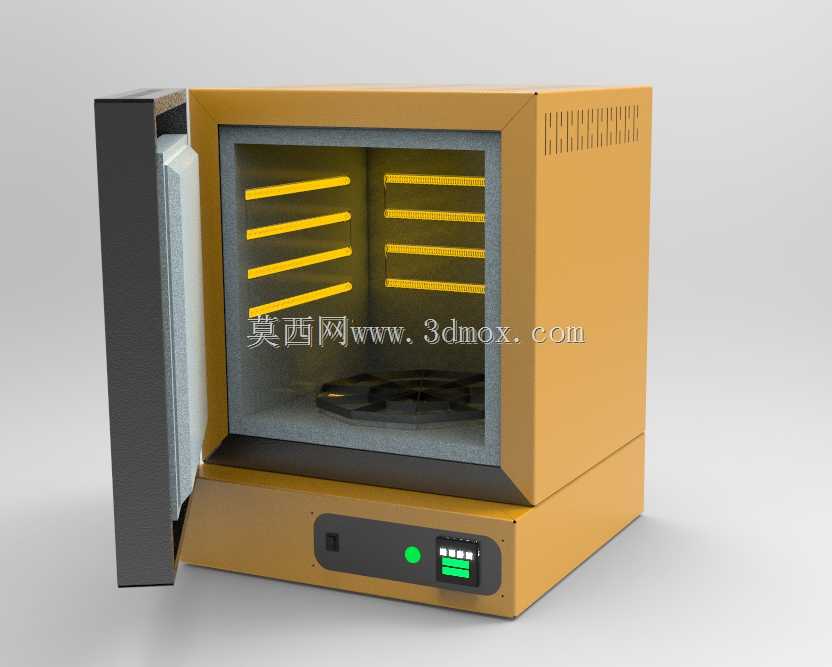

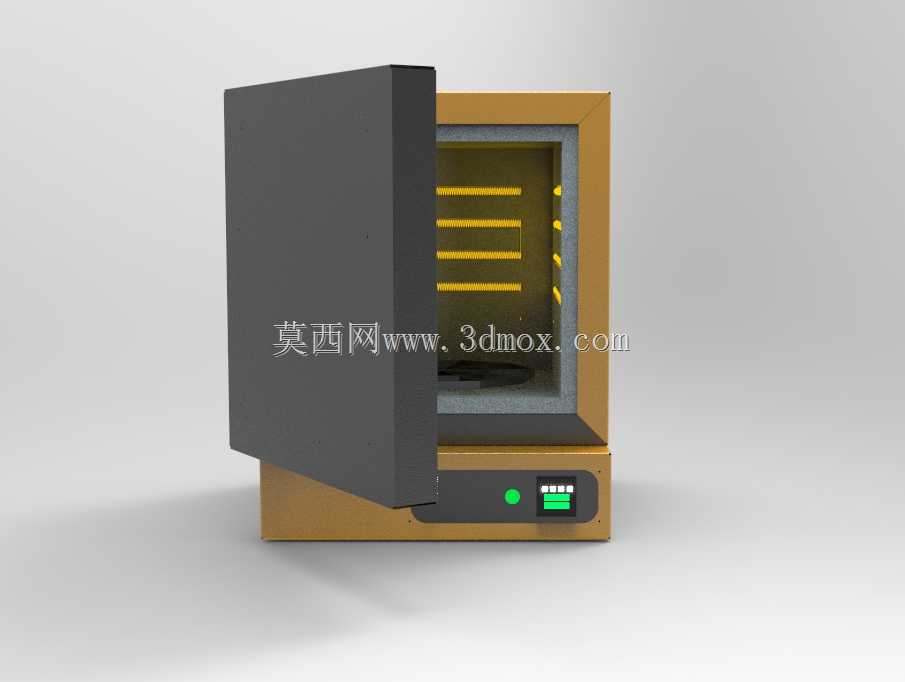

　　设备的功能设计完全围绕实验加热的实际需求展开，最高工作温度可达1000摄氏度，能够满足金属材料退火、无机样品灰化、陶瓷小样预烧结、高分子材料耐温测试等常规实验的温度要求。腔体内部采用分层排布的加热丝结构，沿腔体侧壁与后壁均匀布置加热元件，配合腔体内部的耐热保温层，能够保证腔体内有效工作区域的温度偏差控制在实验允许范围内，避免出现局部温度过高导致试样过烧、局部温度不足导致处理不达标的问题。炉门采用侧开式结构，门体与炉口之间设置耐高温密封结构，减少开门过程中的热量散失，同时门体配备耐高温隔热层，避免炉门外表温度过高造成操作人员烫伤。

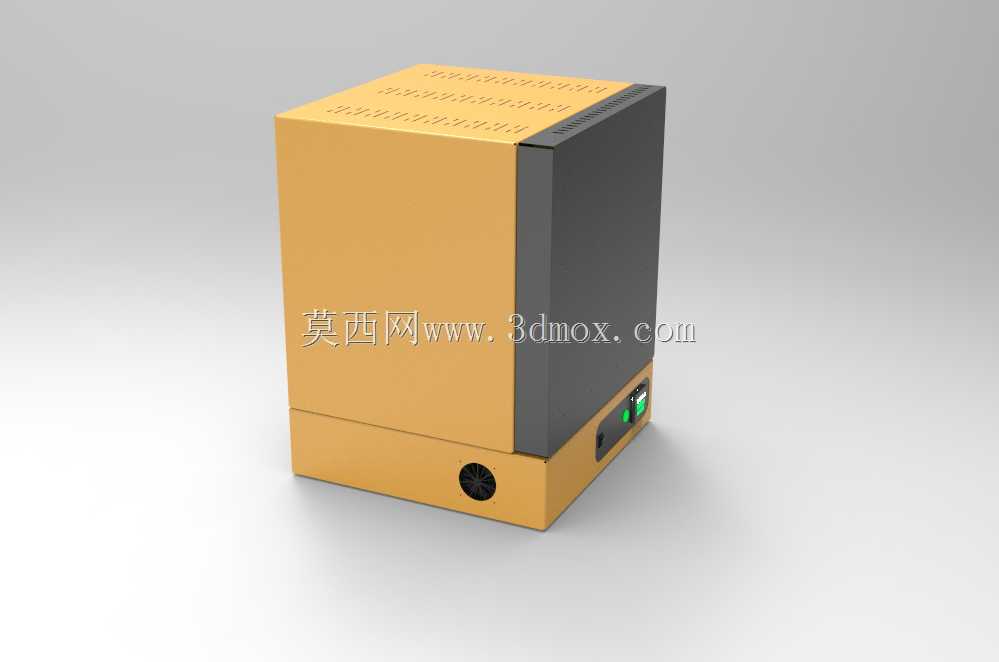

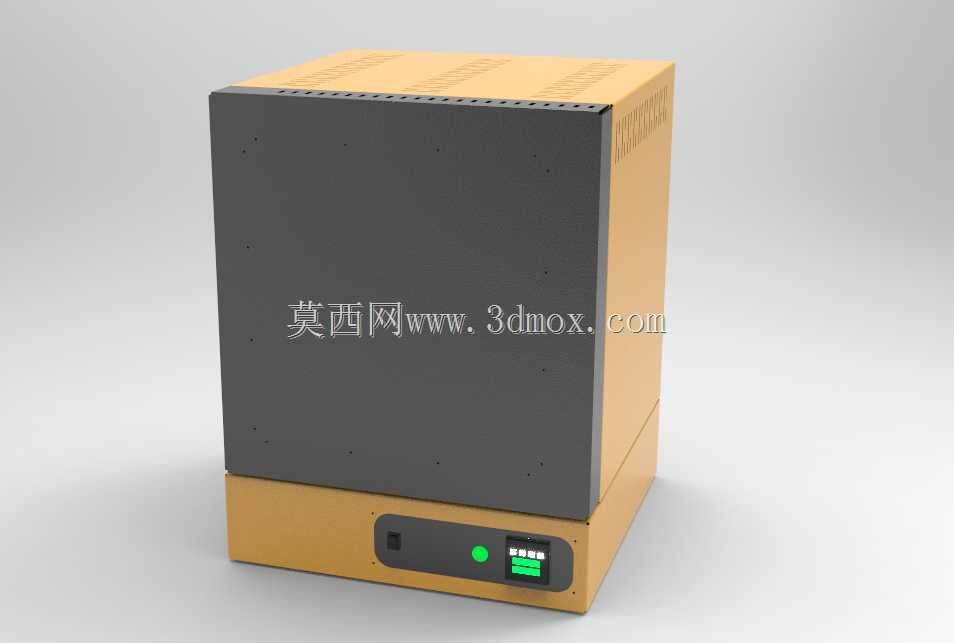

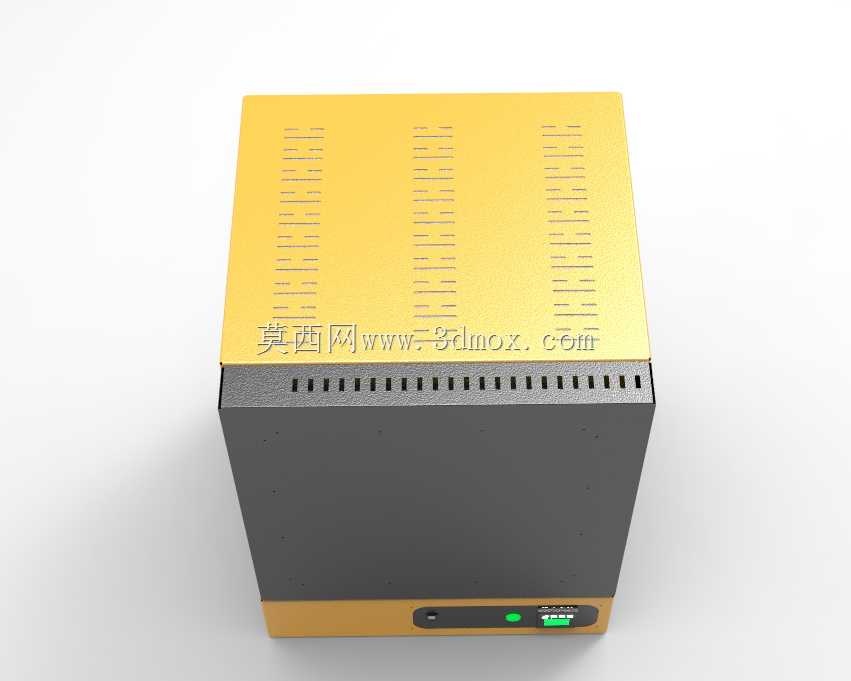

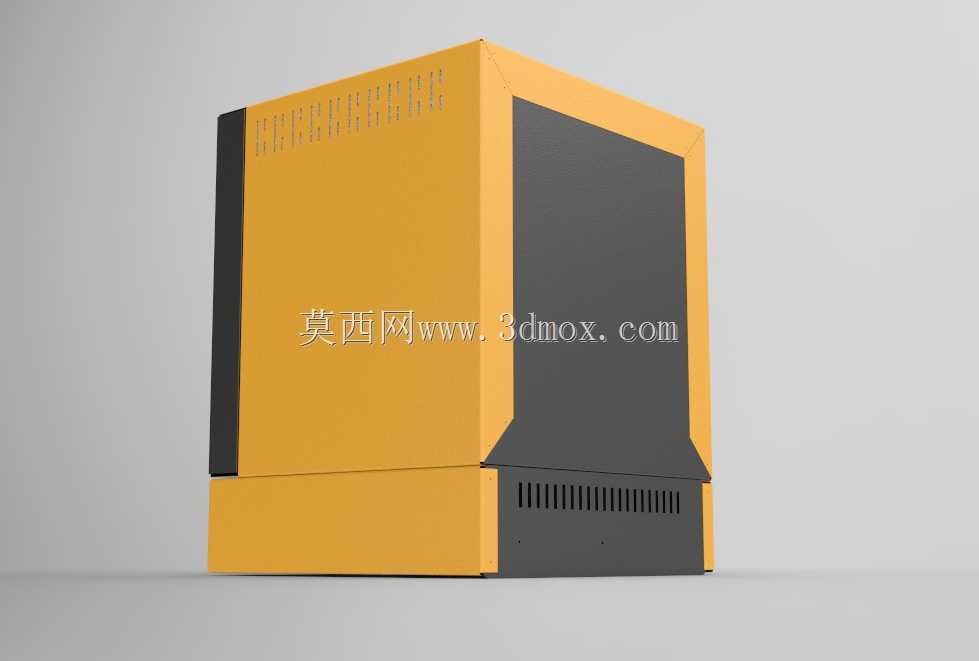

　　从结构设计思路来看，整个设备采用框架式外壳承载结构，外层壳体采用冷轧钢板做表面耐高温喷涂处理，兼顾结构强度与表面耐热耐腐蚀性，内部保温层采用多层复合隔热结构，靠近加热腔的一侧采用高铝耐火材料，外层依次铺设轻质保温棉、隔热反射层，最大程度降低设备外壳的温升，减少实验室环境的热负荷。设备的控制区域集成在炉体前侧下方，设置电源状态指示灯、数显温度控制模块，操作人员可以直接在面板上设定目标温度、恒温时长，实时查看当前腔体内的实际温度，控制模块内置超温保护逻辑，当腔体内温度超出设定阈值时会自动切断加热回路，避免干烧、超温引发的安全隐患。

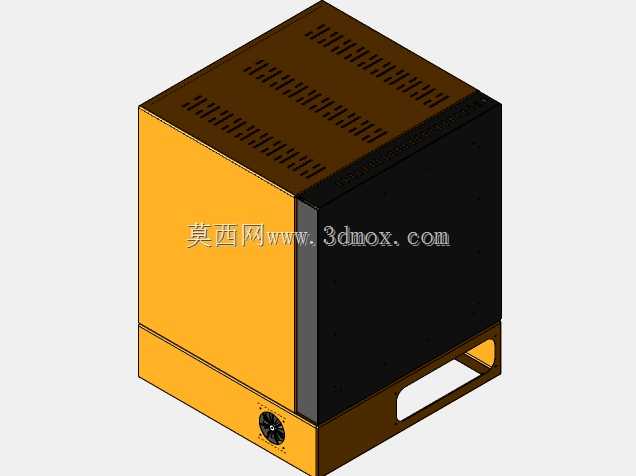

　　在细节设计上，炉门的开合铰链做了承重强化处理，能够承受厚重隔热炉门的长期反复开合，不会出现门体下垂、密封不严的问题；炉腔内部设置可拆卸的置物搁条，操作人员可以根据处理样品的高度灵活调整搁板位置，提升腔体空间的利用率；设备底部设置可调式支撑脚，能够根据放置台面的平整度调整设备水平，避免设备放置不稳出现晃动。不同于工业生产用的大型热处理炉，这款设备的设计完全偏向实验室小批量样品处理的使用需求，没有冗余的附加功能，所有结构设计都服务于升温稳定、操作便捷、占地小巧、安全可靠的核心使用目标，不管是工矿企业的中心实验室、高校的材料学科实验室，还是第三方检测机构的理化分析室，这类小尺寸高温炉都是样品前处理环节不可或缺的基础设备，建模过程中对加热腔的保温层厚度、加热元件的排布位置、控制元件的安装空间都做了1:1的还原，能够直接用于设备的结构校验、布局优化，也可以作为实验室配套设备选型的三维参考依据，帮助设计人员提前确认设备安装空间、操作动线的合理性，避免后续实验室布局时出现空间冲突、操作不便的问题。
