快开式带压容器人孔结构设计

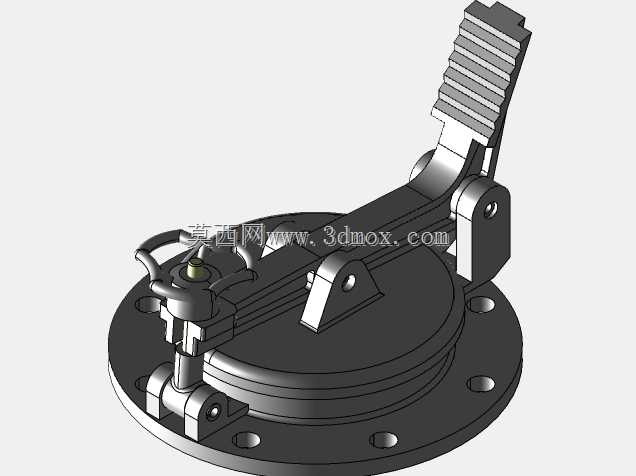

　　这款人孔结构主要应用于承压储罐、反应类容器、密闭输送管线的侧壁或顶部位置，作为设备内部检修、物料取样、清理作业的人员与工具进出通道，在化工储运、食品加工、制药生产、市政给排水等涉及密闭承压容器的场景中广泛使用，区别于常压人孔，该结构可适配带压工况，无需完全拆卸全部紧固件即可完成启闭操作，能大幅降低日常运维的操作时长。从结构功能来看，该人孔采用凸轮压杆式快开锁紧机构，配套带铰接的压臂结构，盖体与底座通过侧边铰接座连接，启闭过程无需完全分离盖体与底座，避免了大尺寸盖体拆卸后的吊装、对位难题，压杆上的棘齿结构可实现锁紧行程的分段调节，适配不同厚度的密封垫片压缩量需求，保证密封面的压紧力均匀分布，避免局部压溃或密封不严导致的介质泄漏。

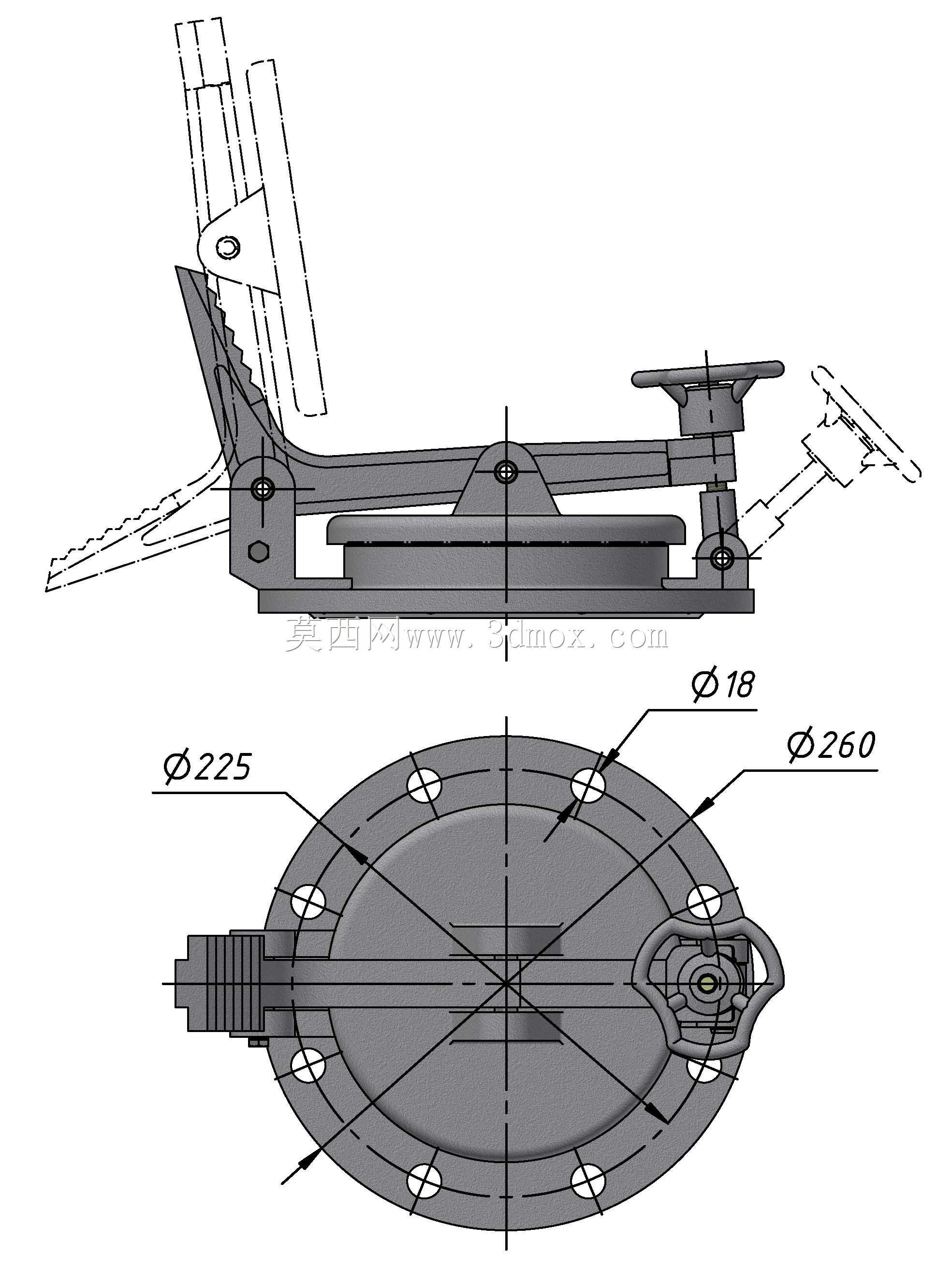

　　底座采用法兰式安装结构，法兰盘上均布螺栓安装孔，可直接与容器壁的预设开孔法兰对接，安装时需保证法兰密封面的平面度公差控制在0.2mm以内，避免安装应力导致的底座变形。从设计思路层面，该结构在建模阶段优先考虑了操作的人机工程性，启闭手柄的操作力经过杠杆比核算，单人施加不超过150N的作用力即可完成锁紧与解锁动作，无需额外借助加力杆，适合现场运维人员的手动操作需求；盖体上的吊环结构可用于辅助吊装较重的盖体部件，也可作为开盖后的临时固定挂点，避免盖体在检修过程中意外闭合引发安全事故。尺寸边界方面，该人孔的法兰底座外径为260mm，密封面有效直径为225mm，法兰盘上的安装螺栓孔直径为18mm，均布的螺栓孔可适配M16的连接螺栓，

　　安装时需保证开孔的中心位置与预设位置偏差不超过2mm，盖体开启后的最大翻转角度可达到110度，足够人员侧身进出，同时不会与容器周边的管线、支架发生干涉。密封结构采用嵌入式垫片安装槽，垫片安装在盖体的环形凹槽内，启闭过程中垫片不会发生移位，可耐受一定范围的温度与压力波动，压臂的铰接点位置经过受力优化，锁紧时的压紧力可垂直作用于密封面，避免分力导致的盖体偏移，底座与盖体的接触密封面经过精加工处理，表面粗糙度达到Ra1.6，保证密封贴合的紧密性。在实际选型应用中，该结构适合公称压力不超过1.0MPa的工况，使用时需根据输送介质的腐蚀性选择对应材质的基材与密封垫片，若用于易燃易爆介质场景，还需在锁紧机构上增设防松脱的保险销结构，

　　避免工况振动导致锁紧机构松脱。建模过程中对所有铰接位置的配合间隙做了合理预留，保证长期使用后即使出现轻微锈蚀或积垢，依然可以灵活启闭，盖体的加强筋结构在不增加整体壁厚的前提下提升了盖体的刚性，避免承压状态下盖体出现过度变形导致密封失效，整体结构没有复杂的异形加工件，大部分部件可采用常规的板材切割、车削、冲压工艺完成加工，制造成本可控，后期维护时仅需定期更换密封垫片、给铰接轴加注润滑脂即可，无需整体更换部件。
