电机配套空气过滤壳体结构设计

　　该过滤壳体主要面向中小型电机、鼓风机、小型空压机以及需要洁净进气的旋转设备使用场景，承担进气预处理与杂质拦截功能。设备在运行过程中，若吸入粉尘、纤维碎屑或硬质颗粒，会造成转子间隙磨损、散热风道堵塞、绝缘表面积尘等问题，长期运行后还会引起温升升高、效率下降和维护周期缩短。该结构将过滤腔、进气接口和安装腔体整合为一体，可布置在电机进风侧或设备外壳附近，使进入设备内部的空气先经过滤区域，再进入风道或冷却通道。

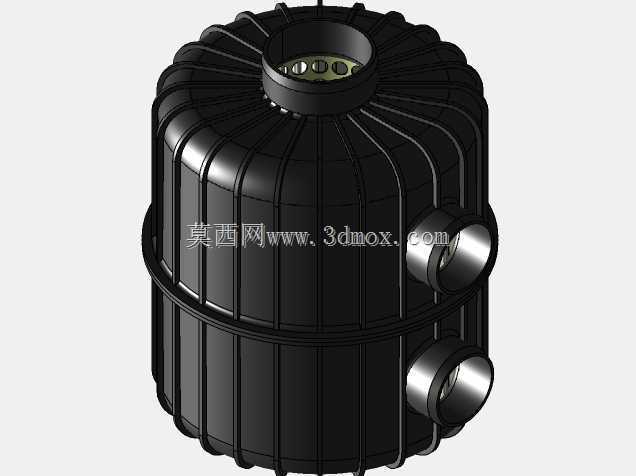

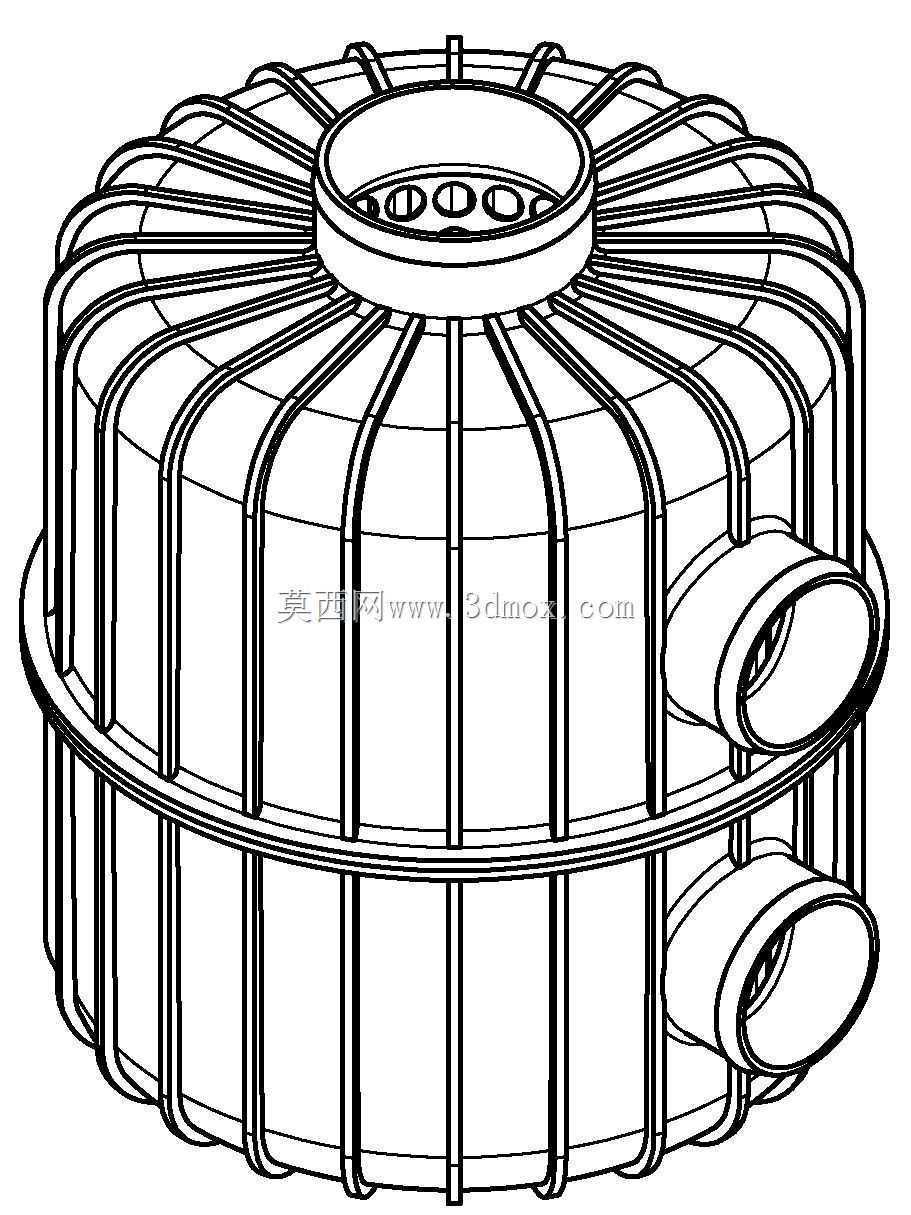

　　从整体外形看，产品采用近似圆柱的腔体布局，主体轮廓饱满，适合在空间较为紧凑的设备端部安装。圆柱壳体具有较好的承压均匀性，气流在腔体内扩散时不易形成明显死角；周向布置的加强筋沿壳体外表面纵向延伸，并在顶部与底部形成环形约束，能够提高薄壁壳体的刚性，减少注塑或钣金成型后的局部变形。顶部中央设置圆形开口，内部可见多个安装孔位，可用于滤芯定位、端盖压紧或检修盖连接；该区域在装配后通常与密封件配合，保证未经过滤的空气不会从结合面短路进入下游。

　　侧向两个圆形接口是该结构的重要功能边界。接口呈圆筒状向外伸出，端部带有明显的配合面，可与通风软管、卡箍接头或设备进气管路连接。双接口布局有利于适应不同安装方向：在单侧接管受限时，可选择其中一个接口作为进气口，另一个接口根据管路需要封堵或接入旁路；在需要并联通风或均衡气流时，也可利用双接口降低单口流速，减少入口阻力。接口中心线与圆柱腔体相切或近似切向布置，使进入腔体的气流能够沿内壁形成旋流，较大颗粒在离心作用下向腔壁运动，随后被过滤元件或集尘区域捕获，从而减轻滤芯表面的局部负荷。

　　结构设计上，壳体被中部环形筋带分为上下两个区域，既增强了轴向抗弯能力，也为内部滤芯或分隔件提供定位参考。外表面的纵向筋条并非单纯装饰：一方面，筋条增加了壳体截面惯性矩，使薄壁件在承受负压、搬运碰撞和螺栓预紧时不易失稳；另一方面，筋条之间形成自然的散热与导流表面，当壳体表面接触流动空气时，可扩大换热面积，对电机附近热空气回流有一定抑制作用。顶部开口周围的凸台高度经过过渡处理，可放置密封圈或平垫，避免端盖压紧时出现应力集中。

　　安装边界方面，圆柱主体需要预留周向操作空间，尤其是侧向接口处应保证软管插拔、卡箍紧固和后期检修所需的最小距离。顶部开口上方需保留端盖拆卸空间，便于检查滤芯污染程度或更换内部过滤件；若采用螺栓压紧结构，则应在孔位周围留出扳手操作范围。底部与支撑面之间不宜完全贴合，可通过支脚、支架或抱箍形成固定，并保留排水、排尘间隙。对于振动较大的电机配套场景，接口与管路之间建议采用柔性软管过渡，以降低设备振动对壳体连接处的疲劳影响。

　　在三维建模时，圆柱腔体、侧向接管和顶部凸台应优先作为主体特征建立，再根据壁厚要求统一抽壳，确保过滤腔内部容积与外部安装尺寸协调。纵向加强筋可通过阵列方式生成，但需注意筋条与侧向接口相交区域的融合，避免出现薄壁尖角或建模断差。接口端部配合直径、圆角过渡和密封面平面度是后续加工与装配的关键，模型中应保留清晰的配合基准。顶部孔位需与滤芯或端盖的压紧逻辑一致，孔边应设置足够宽度的承压面。

　　实际选型时，该类过滤结构更适合含尘浓度中等、通风量稳定的电机进气环境。若现场纤维性杂质较多，可在入口处增加粗滤网；若环境湿度较高，则应在腔体低位考虑排液结构或选择耐潮滤材。壳体本身的价值不只在于容纳滤芯，还在于通过合理的接口方向、加强筋布局和密封边界，使气流组织、结构强度与维护便利性同时得到满足。
