2.6米长铝型材架体带式输送设备

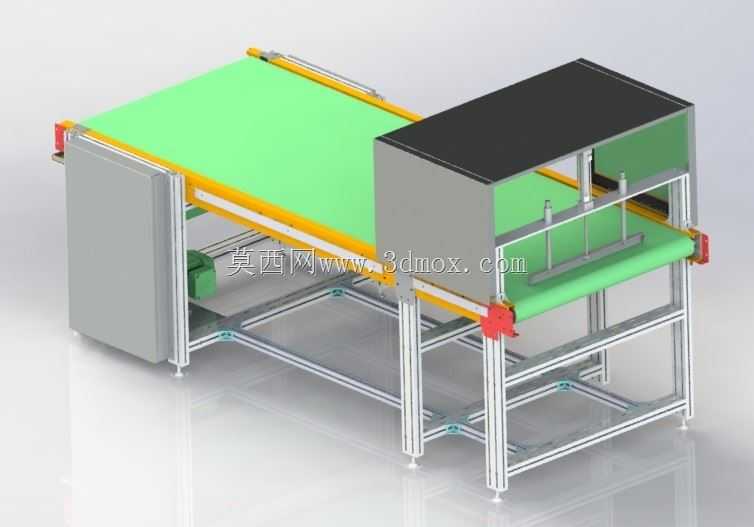

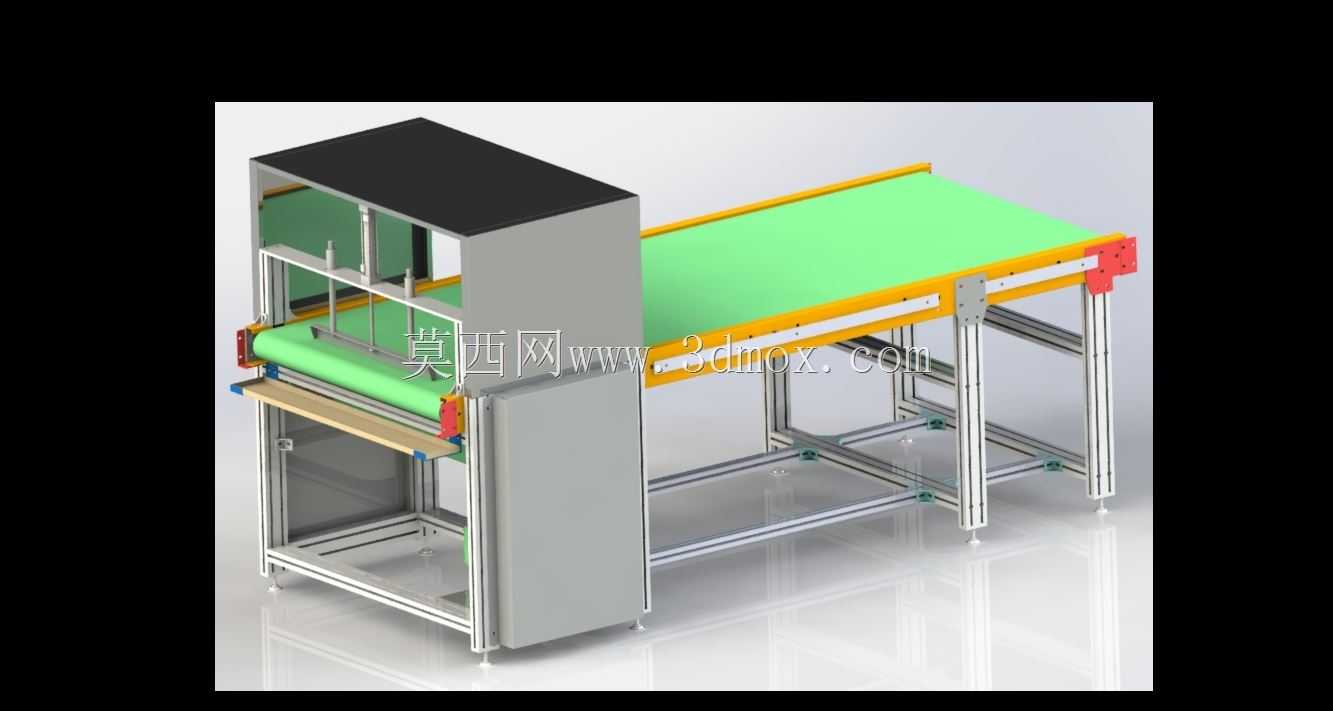

　　这款长度2.6米的带式输送设备，主体承托机架采用工业铝型材拼装搭建，型材间通过内置角码与螺栓锁紧，无需焊接作业，安装调试阶段可根据现场布局灵活调整架体水平度，后期维护时也能快速拆解更换受损构件，适配车间内多工序衔接的灵活布线需求。设备的输送工作面选用浅绿色PVC平皮带，皮带两侧设置黄色导向挡边，能避免输送过程中小件物料从皮带侧边滑落，皮带下方间隔布置托辊组，托辊采用包胶处理，既可以降低皮带运行时的下沉挠度，也能减少皮带与托辊间的硬摩擦，延长皮带使用寿命。设备中段集成了半封闭防护检测舱体，舱体框架同样采用铝型材搭建，外侧覆盖灰色钣金护板，顶部设置黑色遮光顶板，舱体内部预留了检测元件、压合机构的安装位，可直接对接视觉检测、工件压装、

　　表面除尘等工序，无需额外搭建独立安装支架，能缩短整线集成的装配周期。设备两端的辊筒组件中，主动辊端连接驱动单元安装位，可适配减速电机直连或者链传动的驱动方案，从动辊端配置张紧调节结构，通过调节螺栓即可调整皮带张紧度，纠正皮带运行过程中的跑偏问题，调节行程预留充足，可适配不同厚度皮带的张紧需求。从安装边界来看，设备整体宽度控制在1米范围内，架体底部配置可调脚杯，可适应地面存在3-5mm高度差的安装场景，脚杯调节范围覆盖0-50mm，无需额外制作安装地基，直接放置在硬化车间地面即可完成固定。在实际生产场景中，这类输送设备常应用于3C电子零部件组装线、包装行业成品转运线、小型五金件加工工序间的物料传递，可衔接上下料机械手、加工机床、

　　检测设备、包装工位，实现工件在不同工序间的自动化流转，减少人工搬运的作业强度，同时避免人工转运过程中造成的工件磕碰损伤。设计过程中，架体的型材选型经过载荷校核，每米长度可承载不超过50kg的均布载荷，满足常规轻工行业小件物料的输送需求，皮带运行速度可通过搭配的驱动调速单元在0-30m/min范围内调节，适配不同生产节拍的工位衔接要求。设备两侧的铝型材架体上预留了T型槽安装位，可根据实际使用需求加装光电传感器支架、工件定位挡块、导向护栏、扫码枪安装架等附属配件，无需在型材上额外钻孔加工，配件可通过T型螺栓直接固定在槽内，位置调整灵活便捷。防护舱体的进出口位置与皮带工作面预留了150mm的通行高度，

　　可满足高度120mm以内的工件顺利通过，舱体侧面设置可开启的检修门，日常维护时可直接打开检修门调整内部机构、清理舱内积尘，无需拆解整体护板。皮带的驱动端设置了安全防护罩，将传动部件完全封闭，避免作业过程中衣物、工具卷入传动结构造成安全隐患，防护罩采用快拆结构设计，检修驱动部件时无需借助专用工具即可快速拆卸。从结构布局来看，设备的电气走线可沿铝型材的内置槽道布置，外部加装线槽盖板，走线整齐美观，同时能避免线缆暴露在外被物料剐蹭造成破损，提升设备运行的安全性。
