小型精密零件冷冲压加工模具结构

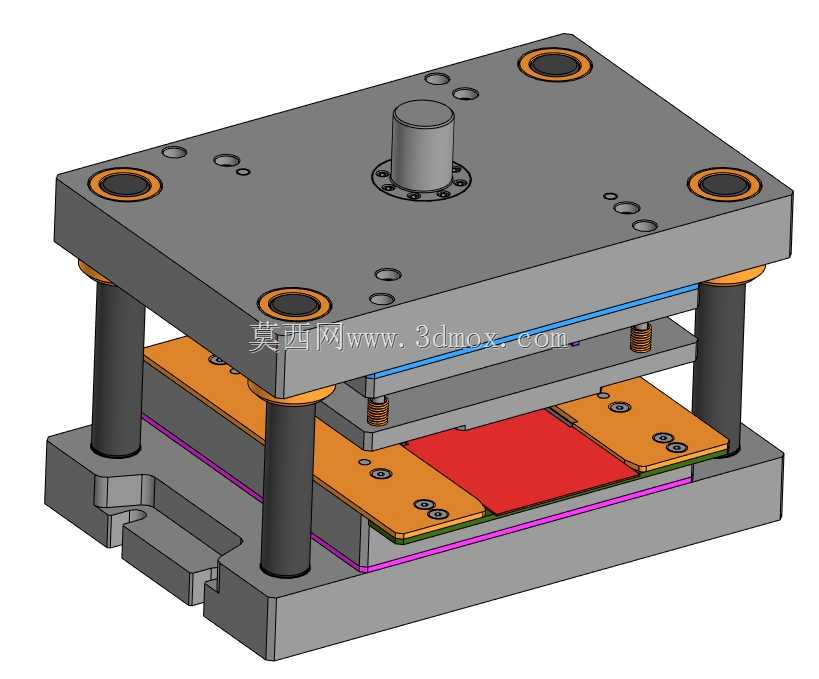

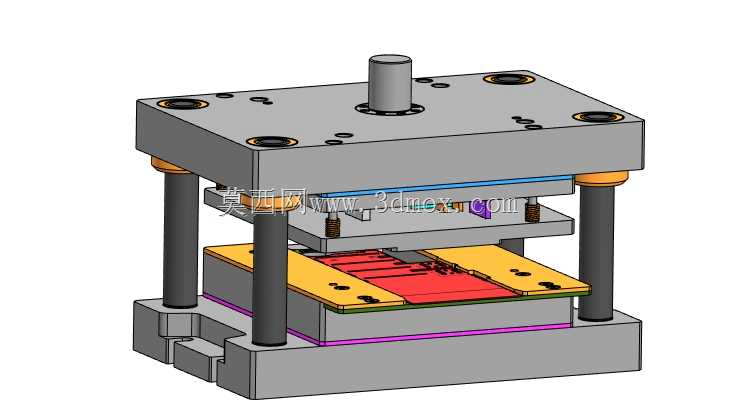

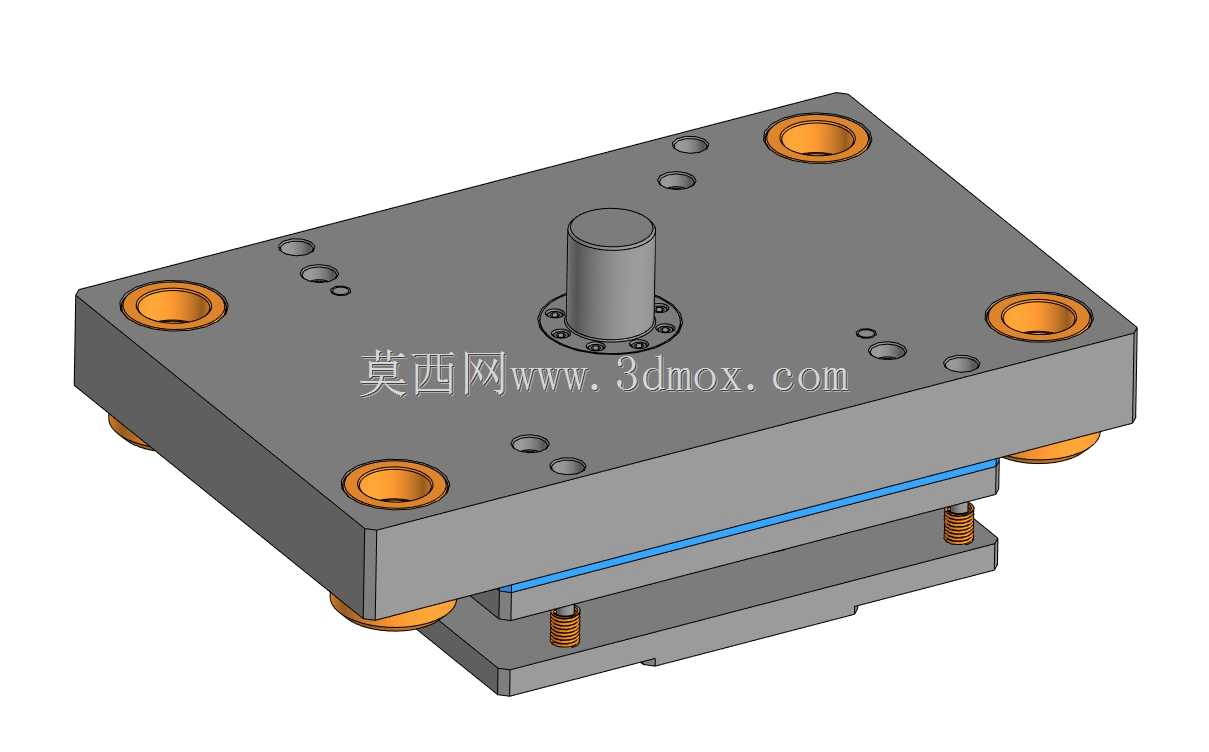

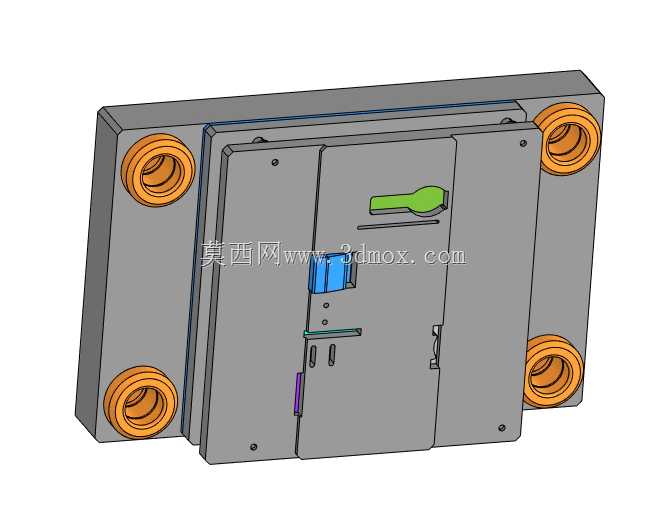

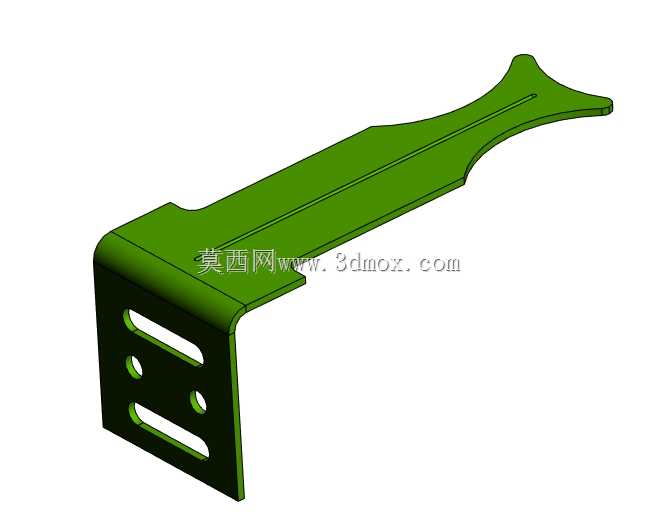

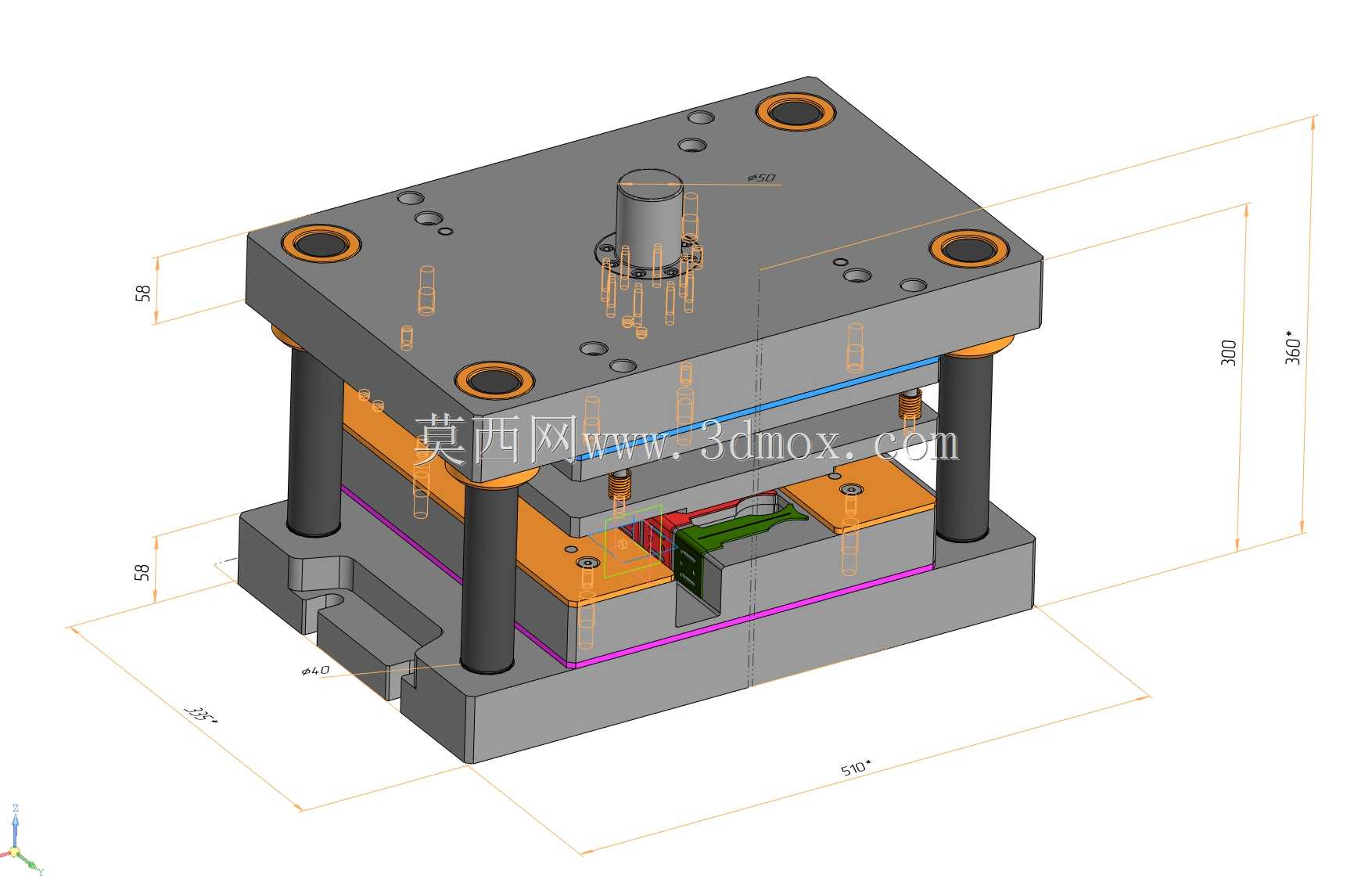

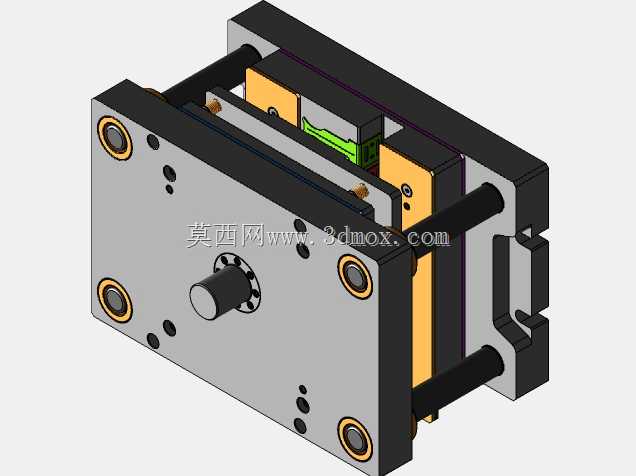

　　这套冷冲压模具针对厚度1.00mm的冷轧薄板零件开发，适配中小批量及大批量五金零件的冲压生产场景，在消费电子五金结构件、家电小型金属配件、仪器仪表内部冲压件的加工场景中适配性极强，可直接安装于普通开式曲柄压力机完成连续冲压作业，无需对压力机工作台做额外改造。模具采用标准的后侧导柱模架结构，上下模座选用45号钢调质处理，导柱导套配合精度达到H6/h5级别，可保证连续冲压过程中上下模的对中精度，避免长期冲压后出现的啃模、毛刺超差问题。上模部分通过模柄与压力机滑块连接，模柄与上模座采用H7/m6过盈配合，防止冲压过程中模柄松动偏移；凸模采用Cr12MoV合金工具钢制作，淬火硬度达到HRC58-62，刃口部位设计了1.2mm的直刃段，

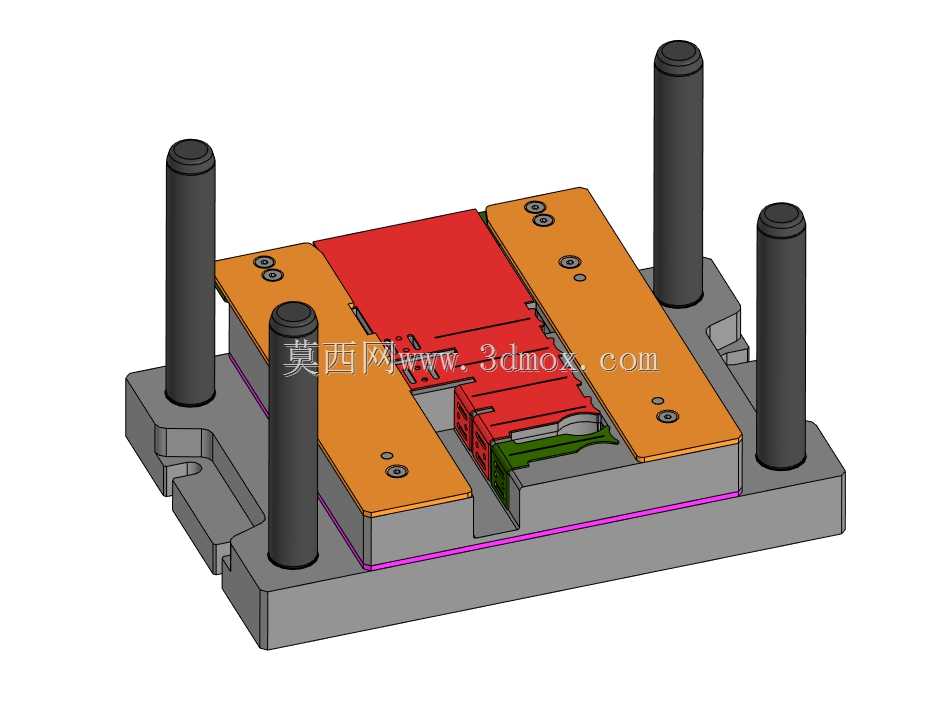

　　后续预留30分钟的斜度让位，既保证刃口的修磨余量，又减少冲裁过程中材料对凸模的抱紧力，降低卸料阻力。卸料板采用弹性卸料结构，内置矩形截面卸料弹簧，预压行程设置为3mm，总压缩行程可达8mm，可在凸模接触材料前先压紧坯料，避免薄料冲压过程中出现材料翘曲、拉深变形的问题，同时冲压完成后可将箍在凸模上的废料顺利卸下，防止带料问题影响连续送料。下模部分的凹模采用镶块式结构，刃口镶块同样选用Cr12MoV材料，与下模座通过螺钉和销钉定位固定，当刃口出现磨损或崩缺时，可单独拆卸镶块进行修磨或更换，无需更换整个下模座，大幅降低后期维护成本。凹模刃口周边设计了均匀分布的漏料孔，漏料孔斜度为2度，可保证冲裁下的废料依靠自重顺利滑落，

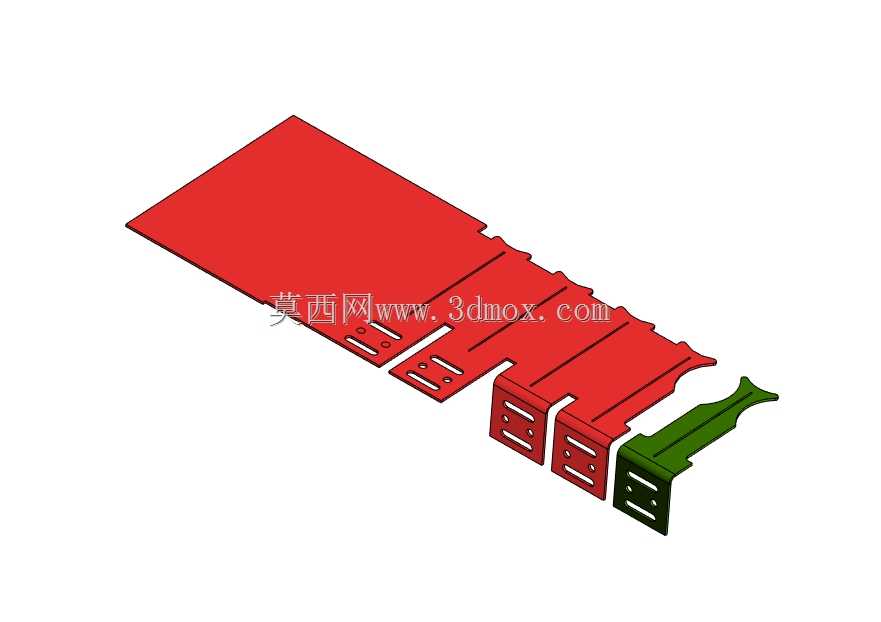

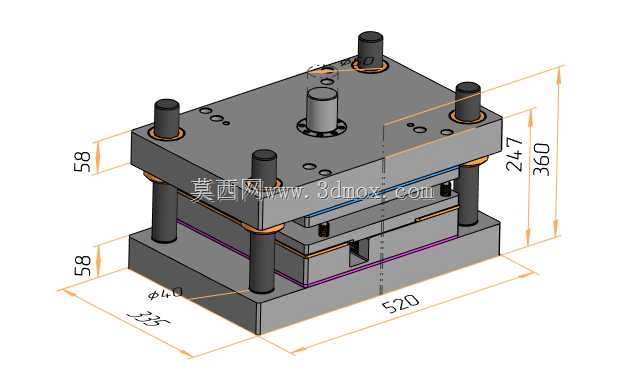

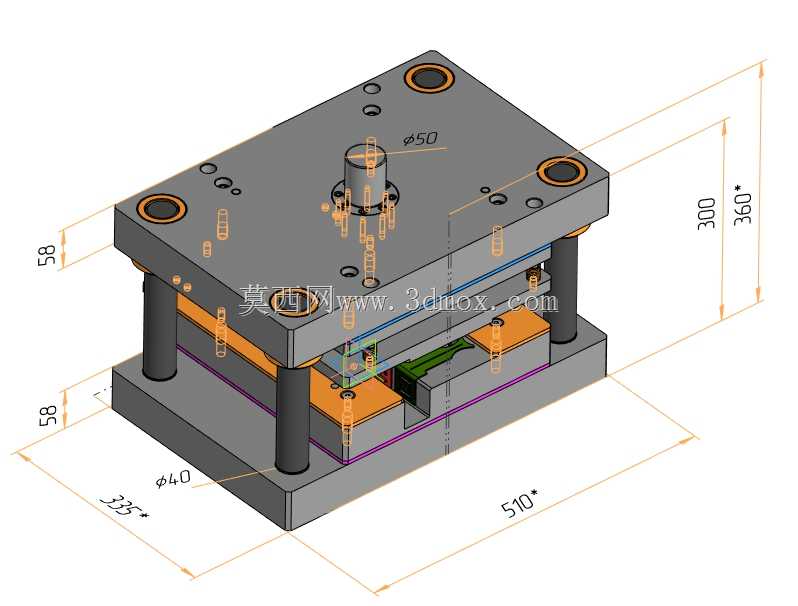

　　不会在凹模孔内堆积造成堵料、涨裂凹模的问题。定位结构采用双侧挡料销搭配导正销的组合，送料过程中挡料销初步限定条料的送进步距，凸模下行时导正销先插入条料上的预冲孔完成精定位，将送料误差控制在0.02mm以内，保证冲压零件的尺寸一致性。模具的闭合高度设计为185mm，适配工作台面尺寸不小于300mm*200mm的普通压力机，安装时上下模座分别通过压板和T型螺栓固定在压力机的滑块底面与工作台面，无需额外的定制安装法兰。针对薄料冲压的特性，模具在凸模与卸料板之间设计了小导柱辅助导向，小导柱与卸料板导套的配合间隙控制在0.01mm以内，可抵消细长凸模冲压过程中受到的侧向力，避免凸模出现弯曲、折断的问题，大幅提升薄料小孔冲压的模具寿命。

　　实际生产验证中，这套模具在每分钟60次的冲压节拍下，可连续冲压12万冲次以上无需进行刃口修磨，冲压出的零件断面光亮带占比可达板厚的三分之一以上，毛刺高度控制在0.05mm以内，无需后续额外的去毛刺工序即可满足装配要求。模具的所有标准件均选用国标冷冲模标准件，包括导柱导套、卸料弹簧、内六角螺钉、圆柱销等，后期维护更换时无需单独定制加工，可直接采购标准件替换，降低生产现场的备件库存压力。在设计过程中，针对零件的复杂异形轮廓，对凸凹模的刃口间隙做了均匀化处理，沿整个冲裁轮廓的单边间隙统一设置为板厚的5%，即0.05mm，避免因间隙不均导致的零件断面质量差、模具单边磨损过快的问题。同时在上下模座的对应位置预留了安全检测销的安装孔位，后期可加装误送料检测传感器，当出现送料不到位、叠料等异常情况时，可快速向压力机发送停机信号，避免模具损坏。这套模具的结构设计兼顾了加工工艺性与使用可靠性，所有模板的平面加工均可通过普通铣床、平面磨床完成，刃口的异形轮廓可通过慢走丝线切割加工达到尺寸精度要求，无需复杂的五轴加工设备，普通模具加工厂即可完成整套模具的加工装配，装配过程中通过销钉定位保证各部件的位置精度，装配后无需大量的钳工研配即可达到使用要求，大幅缩短模具的制造周期。
