手动金属板材卷制滚轮设备结构

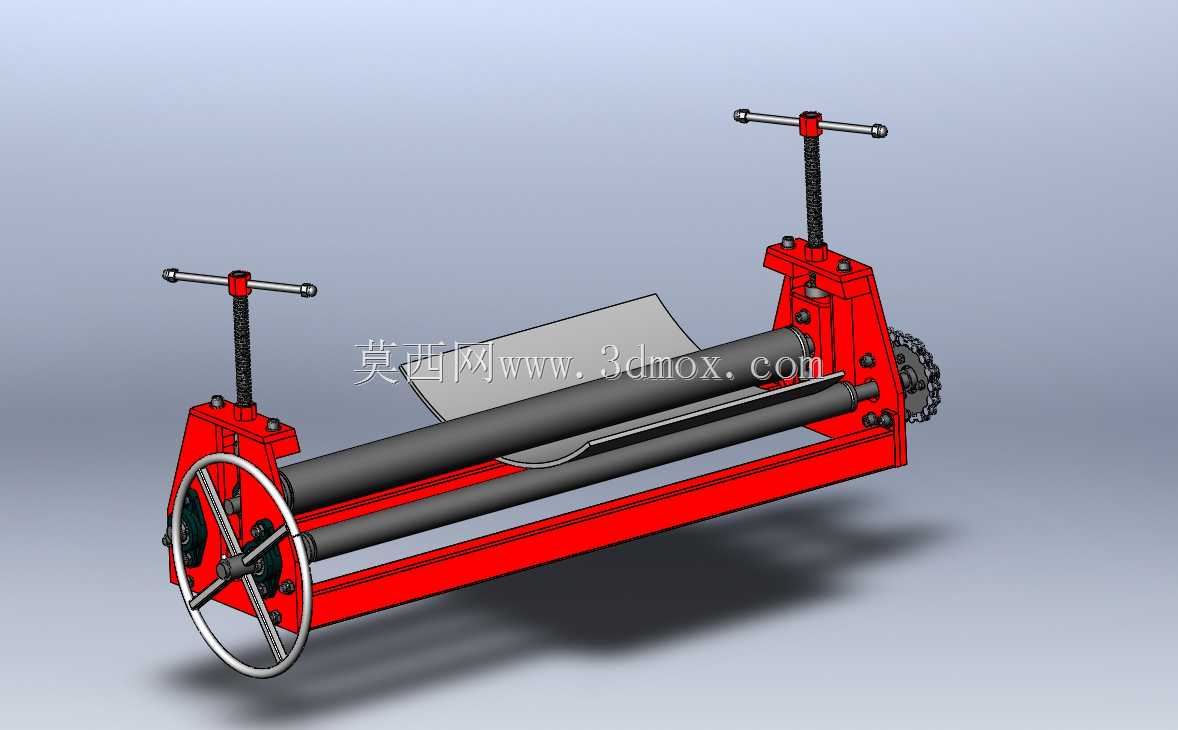

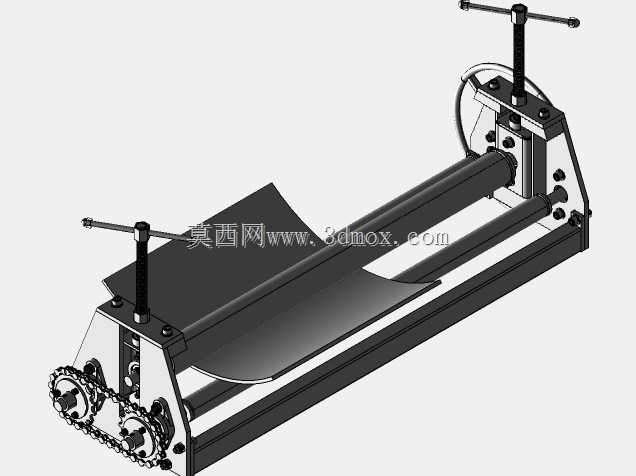

　　这款手动滚轮设备主要面向小型钣金加工场景，适配五金维修、个体加工户、教学实训等无稳定气源或电源的作业环境，可完成薄金属板的卷圆、弧面成型作业，无需外接动力源，单人即可操作完成常规薄板的卷制工序。设备核心采用三辊对称式结构布局，两根下压辊为固定安装的光面辊，表面做淬火硬化处理降低长期辊压带来的磨损，上压辊通过两侧梯形丝杠副实现垂直方向的升降调节，转动顶部的T型手轮即可调整上辊与下辊的间隙，以此适配不同厚度板材的卷制需求，同时控制卷制成型的曲率半径，梯形丝杠具备自锁特性，调整到位后不会因板材反作用力出现间隙偏移，保证卷制过程的成型精度。设备侧端配置大直径手摇轮，手摇轮通过齿轮副与下辊端的链轮传动结构连接，摇动手轮即可带动下辊同步转动，

　　依靠辊面与板材之间的摩擦力带动板材进给，完成连续辊压卷制作业，传动齿轮做防尘遮挡处理，避免车间内的金属碎屑落入齿隙造成卡滞或齿面磨损。两侧的立式机架采用一体式焊接结构，焊后做去应力处理，避免长期受力出现机架变形，所有辊轴的安装座均设置铜质滑动轴套，降低转动过程中的摩擦阻力，同时方便后期维护更换。从安装边界来看，设备整体为台式落地结构，无需额外浇筑基础，放置在平整的水泥地面或稳固的钢制工作台面上即可投入使用，整体宽度适配常规1米幅宽以内的薄板加工需求，上辊的最大升降行程可满足卷制小直径圆筒的脱模需求，当卷制完成后可通过侧端的快拆结构取出成型工件，无需额外拆卸辊轴。设计过程中充分考虑手动操作的受力合理性，

　　手摇轮的安装高度适配成年操作者站立作业的舒适区间，顶部调节手轮的操作力经过杠杆比优化，无需施加过大外力即可完成间隙调整，设备整体无复杂电控或液压元件，故障率极低，日常仅需定期在传动部位加注润滑脂即可维持正常运转，适合小批量、多品种的薄板成型作业，可卷制普通冷轧钢板、铝板、不锈钢薄板等常见金属板材，卷制后的工件接缝处直线度良好，无明显压痕或变形，能够满足通风管道、小型筒体、五金罩壳等工件的预制加工需求。
