双槽18650锂离子电池固定支架结构

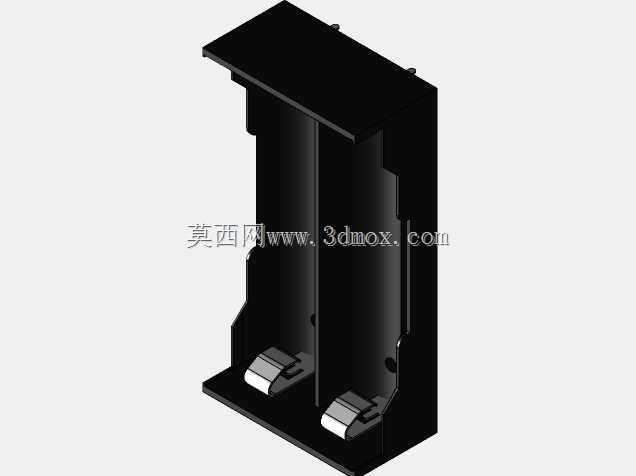

　　这款双位18650锂离子电池固定支架，是便携储能设备、手持电动工具、小型消费电子内置电池组的核心配套结构件，主要解决圆柱电芯在设备腔体内部的定位、防窜动、绝缘隔离问题。从结构设计来看，整体采用立式双仓并排布局，每个仓体的内部轮廓完全匹配18650圆柱电芯的外径公差，仓壁设置了多道纵向限位筋，既可以减少塑胶件与电芯外壳的接触面积，降低装配时的摩擦阻力，也能为电芯工作时的微量膨胀预留形变空间，避免长期使用后出现电芯挤压变形的风险。支架底部集成了两个对称的弹性接触位，对应电芯负极的接触端，接触位采用带预紧弧面的卡扣结构，装配时电芯从仓体上方推入即可自动卡紧，无需额外粘接或螺丝固定，能大幅提升电池组的装配效率。

　　顶部的外翻边结构是整个支架的安装基准面，翻边上预留了两个小型定位凸点，可直接卡入设备壳体对应的定位孔中，限制支架整体的横向与纵向窜动，不需要额外设计复杂的压装结构。仓体外侧壁设置了多道减重凹槽，在保证整体结构强度的前提下减少塑胶原料用量，同时凹槽也可以作为电池组布线的走线槽，方便镍片或连接导线的排布固定，避免导线被电芯外壳磨损造成短路风险。在实际应用场景中，这类支架常被用于手持检测仪器、便携照明设备、小型后备电源的电池仓设计中，相比传统的单电芯独立固定方式，双仓一体结构可以保证两个电芯的同轴度一致，在进行镍片焊接时不需要额外调整治具定位，焊接良率更高。设计时充分考虑了安装边界的适配性，

　　整体外形的长宽尺寸控制在双电芯并排的最小占用空间内，仓体高度匹配常规18650电芯的长度，不会出现电芯外露或仓体过高浪费设备内部空间的问题，侧壁的厚度经过反复校核，既能满足跌落测试时的抗冲击要求，也不会过度占用电池仓的径向空间，适配绝大多数常规尺寸的便携设备腔体。支架的绝缘性能也经过结构层面的优化，整体采用一体式绝缘塑胶成型，两个电芯仓之间设置了隔离筋，完全避免电芯外壳直接接触造成的短路隐患，即使在设备受到剧烈振动的工况下，电芯也能保持稳定的定位状态，不会出现接触不良或移位的问题。
