径向引线式薄膜电容结构三维建模

　　在消费类电子、工业控制板卡、小功率电源模块的PCB布局设计环节，直插式径向薄膜电容是十分常见的无源滤波元件，这类电容凭借自愈特性好、介质损耗低、耐压稳定性强的优势，常被布置在交流输入侧的EMI滤波回路、直流母线的高频去耦位置，或是小功率阻容降压电路中承担电压耦合、浪涌吸收的作用，相比同容量的陶瓷电容与铝电解电容，它的容量随温度漂移量更小，不存在电解液干涸失效的问题，适合在-40℃到105℃的宽温工况下长期稳定工作。

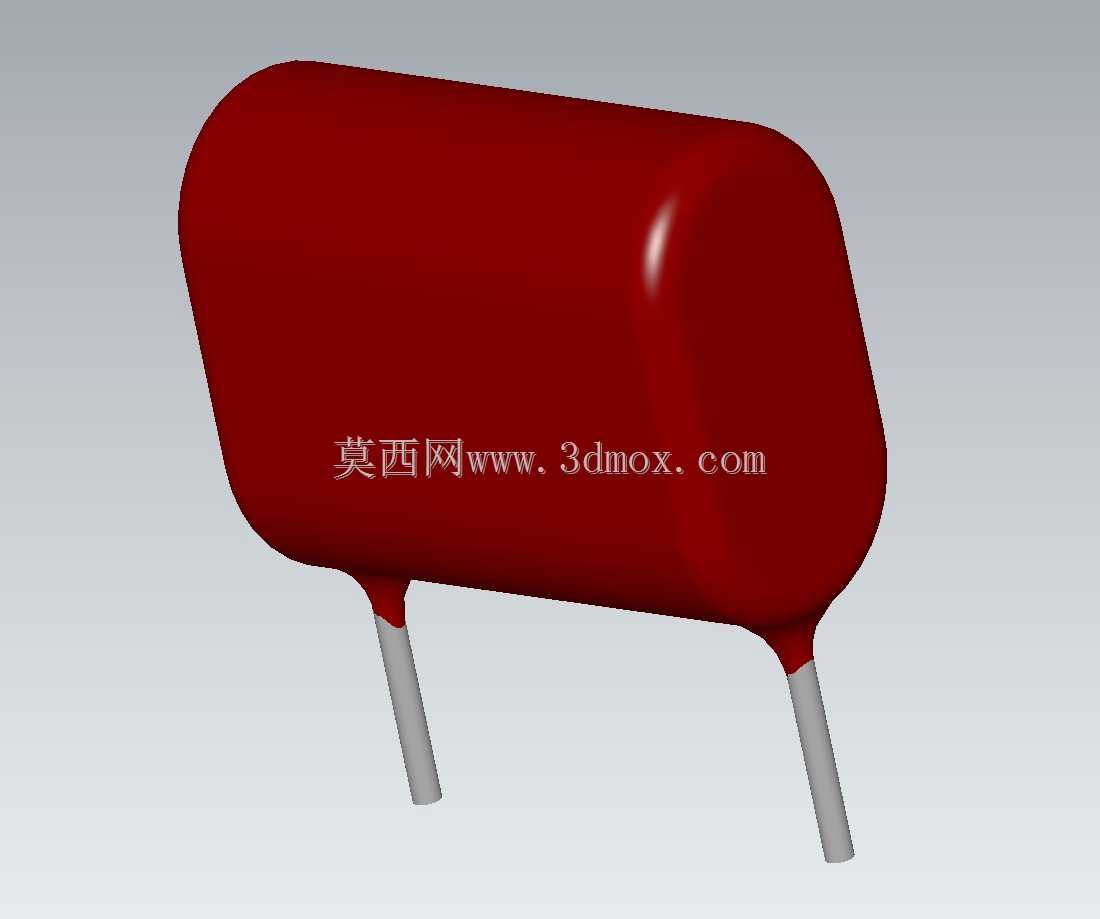

　　本次建模的这款径向引线薄膜电容，整体采用圆角矩形的环氧包封壳体，主体外壳做了大圆弧过渡处理，没有尖锐棱角，既符合自动化插件设备的料管供料尺寸要求，也能避免生产转运过程中外壳磕碰产生碎屑污染PCB板面。两根平行引出的镀锡铜包钢引脚从壳体底部同侧伸出，引脚表面做了哑光镀锡处理，兼容波峰焊与手工焊的工艺要求，焊接时引脚吃锡均匀，不会出现虚焊、脱焊的问题。建模过程中严格还原了元件的实际安装边界：本体长度18mm、宽度8mm，两根引脚的中心间距为15mm，引脚直径匹配标准PCB板0.8mm的安装孔径，引脚伸出壳体的长度保留了常规成型余量，设计人员在做PCB封装绘制、结构件避让校核时，可以直接调用该模型核对安装空间，不需要额外预留冗余尺寸。

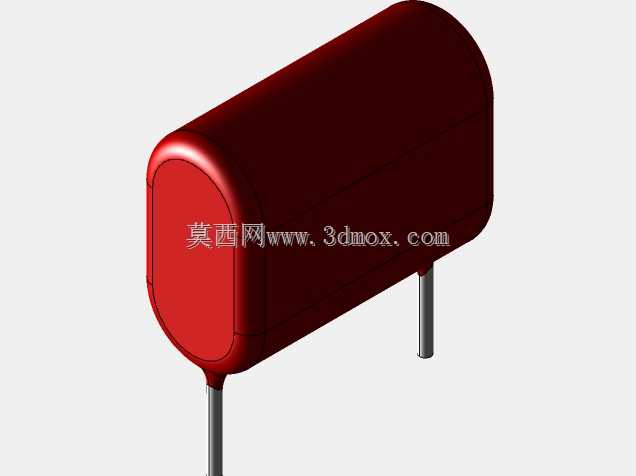

　　建模时特意还原了包封壳体的细微拔模斜度，壳体表面的哑光质感也做了对应呈现，引脚与壳体衔接的位置做了密封凸台结构，还原了实际产品的灌封密封结构，这个结构可以阻挡焊接过程中的助焊剂蒸汽渗入电容内部，避免长期使用后内部介质被腐蚀失效。在做整机结构布局时，这类电容的安装高度需要重点核对，因为径向引线的元件如果贴板安装，本体高度会直接影响PCB上方的结构件避让空间，建模时保留了引脚的可编辑参数，设计人员可以根据实际板卡的引脚成型要求，调整引脚的折弯角度、伸出长度，模拟不同安装方式下的元件实际占位，避免生产时出现元件与外壳、散热片干涉的问题。

　　不同于贴片类薄膜电容，径向直插的结构抗机械振动能力更强，在有小幅振动的工控设备、家电控制板上应用时，不会因为长期振动出现焊点脱落的问题，建模时也还原了引脚与内部芯轴的连接结构细节，能直观展现元件的受力传递路径，方便结构设计人员评估不同安装固定方式下的元件可靠性。
