多铰接孔位机械连接支架结构设计

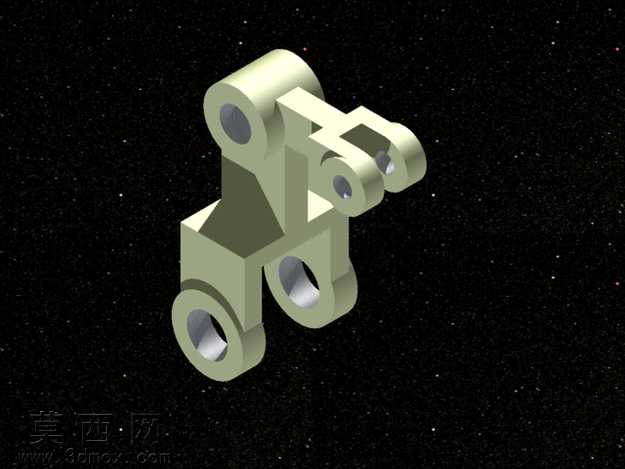

本作品为一款多铰接孔位机械连接支架，采用三维参数化建模方式完成整体结构设计，建模过程中严格遵循机械加工的公差配合标准，对每一处铰接孔的同轴度、孔位间距、端面垂直度都做了精准的参数约束，确保后续工程应用中可直接对接生产加工环节。模型整体采用一体化铸造型腔的结构逻辑设计，主体为L型弯折的支撑基体，在基体的不同延伸臂上共设置了五处带衬套结构的铰接通孔，每处孔位的周边都做了加厚凸台处理，既可以提升孔位的抗剪切强度，也能避免铰接销轴转动时对基体端面造成磨损。渲染阶段采用哑光金属质感的工程材质，模拟实际铸钢件经喷砂处理后的表面质感，材质参数中调整了适当的粗糙度与金属度，在深色星空背景的衬托下，清晰呈现出构件的立体轮廓与结构层次，每一处棱边的倒角、孔位的内壁深度都通过光影效果得到直观展现。设计思路上，这款连接支架主要用于多连杆传动机构的中间连接节点，可同时对接五组不同方向的传动杆件，不同臂长的延伸结构可以适配不同的安装空间需求，孔位的内径尺寸做了差异化设计，可匹配不同直径的铰接销轴，满足不同载荷等级的传动需求。建模过程中对构件的壁厚做了均匀化处理，避免出现壁厚突变导致的铸造应力集中问题，所有外棱边都设置了R2-R5不等的铸造圆角，既符合铸造工艺的生产要求，也能提升构件的整体结构强度，减少应力集中带来的断裂风险。模型的结构经过多次拓扑优化，在保证整体结构强度满足传动载荷要求的前提下，尽可能去除了非受力区域的多余材料，实现了构件的轻量化设计，降低实际生产的材料成本与后续使用中的运动惯量。
