双层直角USB3.0A型板端内螺纹连接器

　　这款双层堆叠式直角USB3.0A型连接器，是面向高密度板载接口场景开发的板端连接部件，主要应用在工业控制主板、嵌入式设备、工控机、桌面级外设扩展坞等需要在有限PCB空间内布置多组高速USB接口的设备中，相比单层接口可节省近40%的板上横向占用空间，适配紧凑化的设备内部布局需求。

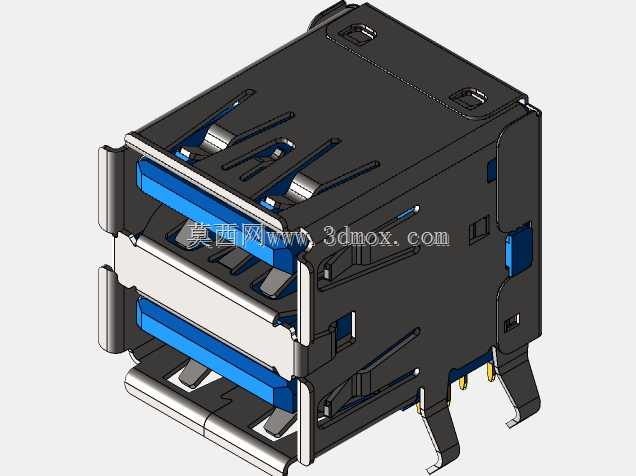

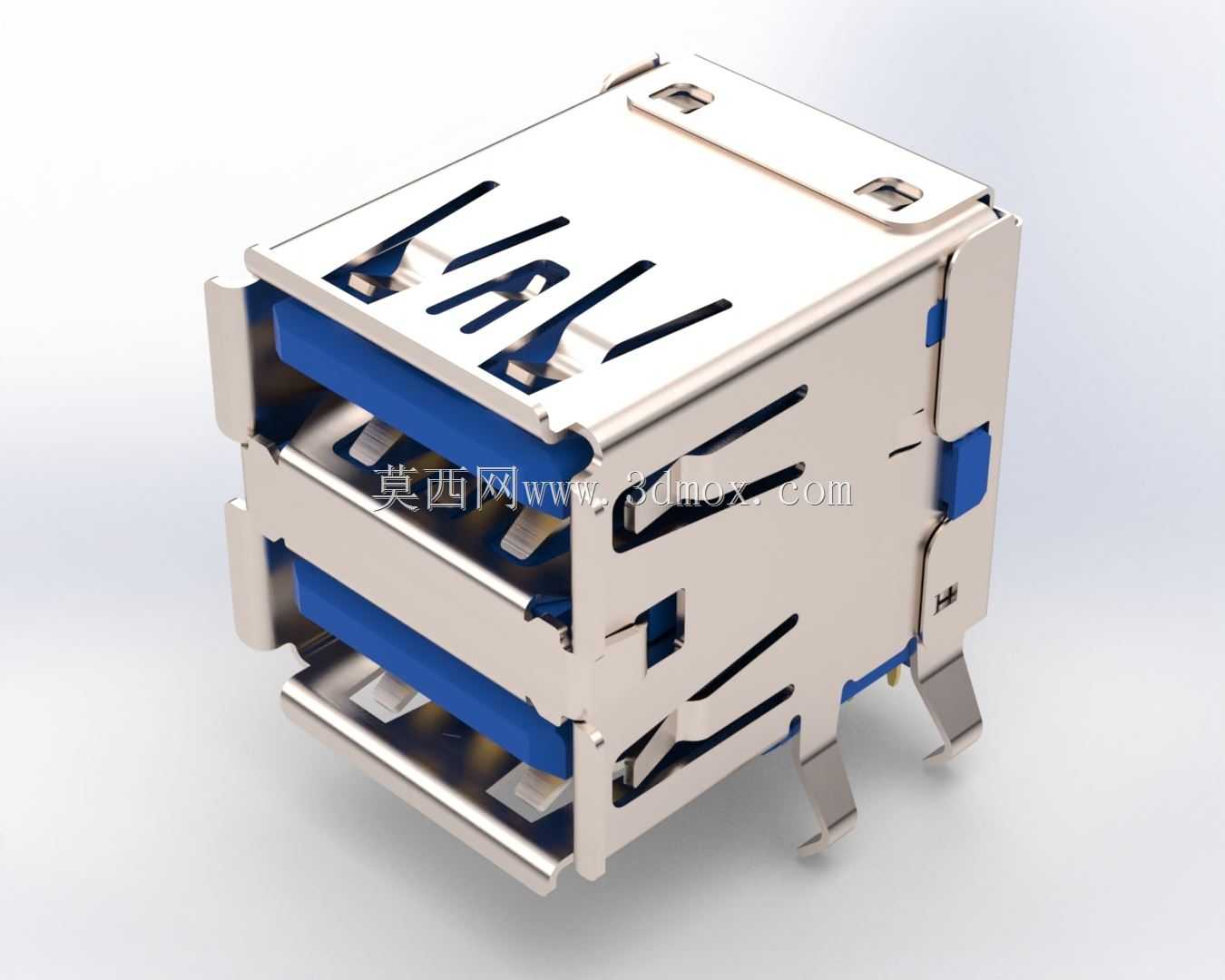

　　从结构设计来看，产品采用90度直角弯插结构，插接口朝向与PCB板面平行，焊接引脚垂直贯穿PCB板，采用T/H通孔焊接方式，引脚共9位，完全匹配USB3.0的传输定义，除了兼容USB2.0的4个基础引脚外，额外布置5对高速差分信号引脚，可满足5Gbps的高速传输要求，同时引脚做了防呆错位设计，避免生产焊接时出现引脚错位连锡的问题。金属外壳采用一体冲压折弯成型的屏蔽结构，外壳上设置多组弹性接地弹片，焊接后可与PCB地网可靠连接，有效降低外部电磁干扰对高速信号的影响，同时外壳上的定位卡扣可在插接时与公头外壳卡合，防止日常使用中出现公头松脱、接触不良的情况。

　　安装边界方面，双层接口的层间距符合USB-IF标准规范，上下两层接口可同时插接公头不会出现干涉，金属外壳两侧设置固定焊片，焊接后可大幅提升接口的整体固定强度，可承受至少1500次以上的插拔循环而不出现松脱。内部绝缘胶芯采用耐高温工程塑料注塑成型，可耐受波峰焊时的高温冲击，不会出现胶芯变形、引脚移位的问题，胶芯内的接触端子采用高弹性铜合金材质，表面镀金处理，降低接触电阻的同时提升抗氧化能力，保证长期使用的接触可靠性。

　　在实际选型应用中，这类双层直角连接器常被用在设备前面板的接口组布置中，直角出线的方式可让设备内部的线缆走线更规整，避免线缆在接口处出现过度弯折，同时双层设计可让前面板在相同的横向尺寸下布置更多接口，减少面板开孔的加工量，也让设备外观更简洁统一。设计建模时需要重点关注引脚的位置公差、插接口的同心度以及层间距的尺寸精度，这些参数直接影响后续公头的插拔顺畅度和焊接良率，建模时需要预留合理的安装公差，避免生产组装时出现干涉问题。
