0.40mm间距SMT直角MicroHDMI连接器结构

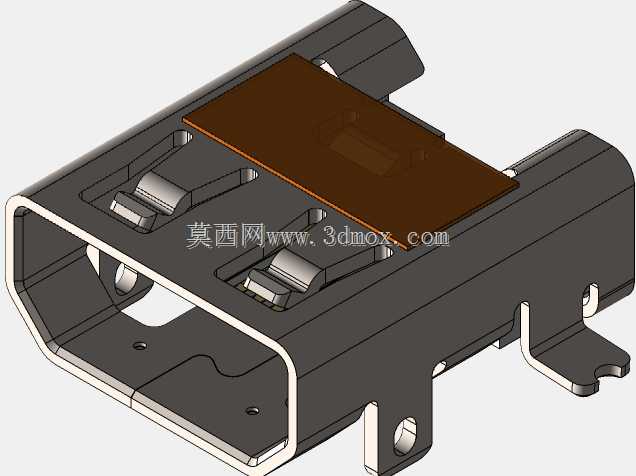

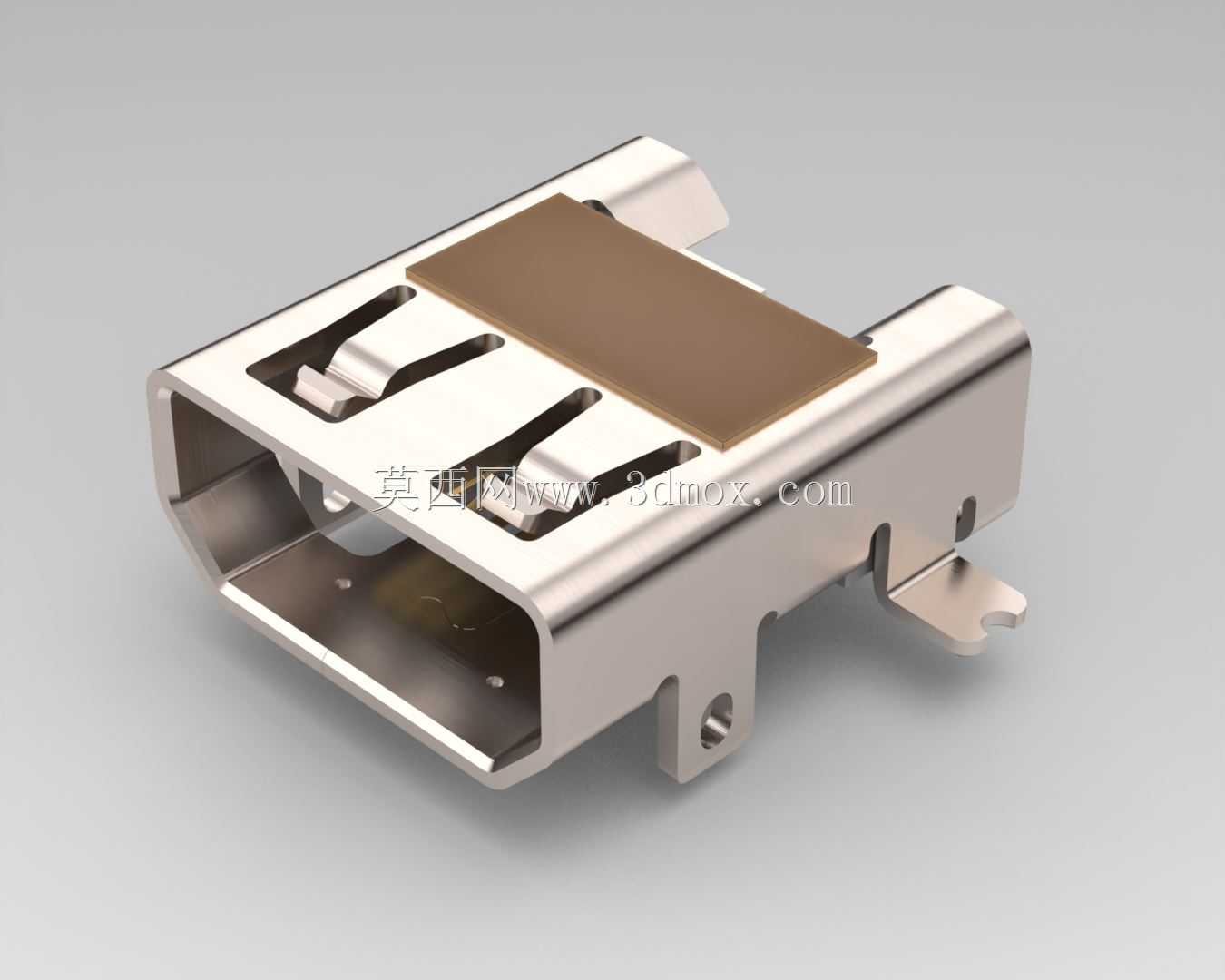

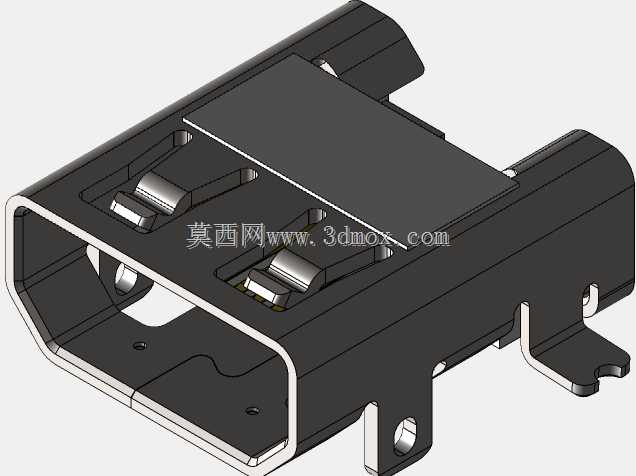

　　这款SMT直角型MicroHDMI连接器，核心适配高密度布线的便携数码设备内部互联场景，常见于轻薄笔记本、运动相机、迷你工控主板、手持检测终端这类对内部堆叠空间有严苛限制的产品中，承担高清音视频信号从主板到外接接口的传输功能，相比传统直插式连接器，直角结构能让线缆出线方向与主板平面平行，大幅压缩接口区域的纵向占用空间，避免设备外壳做局部凸起设计。从结构设计逻辑来看，这款连接器采用0.40mm的端子间距，在有限的接口宽度内排布满足HDMI协议要求的信号引脚，端子接触区做了镀金处理来降低信号传输阻抗，减少高频视频信号传输过程中的衰减与串扰，金属外壳采用一体冲压折弯成型，搭扣位置做了预紧设计，装配后能和PCB上的屏蔽焊盘充分接触，

　　既可以提升接口的机械强度，抵御日常插拔带来的侧向冲击力，也能形成连续的屏蔽腔体，降低外界电磁干扰对高清信号的影响。安装层面，这款连接器采用表面贴装工艺，固定脚与信号引脚都能通过回流焊直接与PCB焊盘连接，不需要在PCB上钻设过孔，能减少PCB加工工序，同时避免过孔带来的信号完整性问题；设计时严格控制了本体的安装边界，底部与PCB接触的平面做了平整度管控，贴装时不会出现偏移虚焊的问题，两侧的定位柱能在SMT贴装时快速与PCB定位孔对齐，提升产线贴装效率。接口的插接端做了导向倒角，公头插入时能顺利滑入接触位，不会出现插偏顶弯端子的问题，内部的绝缘基座采用耐高温工程塑料材质，能承受回流焊过程中的高温冲击，不会出现基座变形、端子移位的问题。

　　在实际选型应用中，这类连接器需要重点关注焊盘的封装匹配，尤其是固定脚的焊盘尺寸要预留足够的焊锡量，来提升多次插拔后的连接可靠性，信号引脚的走线需要做等长处理，匹配高速信号的传输要求，金属外壳的接地点要和主板地充分连接，保证屏蔽效能。
