GGD型低压固定式交流开关柜结构设计

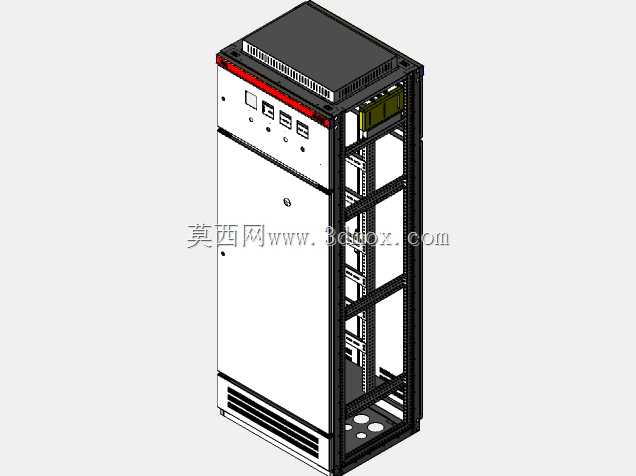

　　在厂矿配电、电厂厂用电、民用建筑低压配电系统的落地场景中，GGD型固定式开关柜是应用覆盖度极高的低压配电核心载体，承担着交流50Hz、额定工作电压380V系统内的电能分配、负荷通断控制、线路及下级设备过载短路保护的核心职能，可覆盖最大3150A额定工作电流的配电回路需求，适配电力输送、照明配电、生产设备配电等多类配电支路的搭建需求。从结构设计逻辑来看，这款柜体采用拼装式框架结构，框架采用标准型钢折弯成型后通过紧固件拼接，既保证了柜体整体的结构强度，也为内部元器件安装、母排排布预留了充足的灵活调整空间，柜体前侧设置带操作观察区的封闭门板，门板上预留了主开关操作手柄开孔、指示灯及仪表安装位，

　　日常运维时无需开启整扇柜门即可完成常规分合闸操作与运行状态查看，柜体侧面采用可拆卸式封板结构，方便母排连接、线缆敷设作业时的操作空间拓展，顶部预留了通风散热栅格，可配合柜内元器件的发热特性形成自然对流散热通道，底部预留了线缆进出的开孔区域，适配上进下出、下进下出等多种线缆走线方式。在功能特性设计上，这款柜体充分考虑了低压配电场景的实际运维需求，内部设置了独立的母排室、元器件安装室、线缆接线室，不同功能区域通过金属隔板做物理分隔，可避免局部故障的范围扩大，柜内安装梁采用模数化开孔设计，可适配不同规格的断路器、隔离开关、电流互感器等低压元器件的安装固定，无需额外打孔即可完成元器件的位置调整，

　　柜体防护等级可满足常规室内配电房的安装使用要求，可有效阻挡外界异物进入柜内，同时具备足够的结构强度抵御运输、安装过程中的外力冲击。从安装边界来看，这款柜体为立式落地安装结构，安装时需在地面预制对应尺寸的安装基础，预留足够的柜体前后操作维护空间，柜体并柜安装时可通过侧部的连接紧固件实现多台柜体的紧密拼接，组成多回路的低压配电阵列，母排连接位置预留了足够的安全绝缘距离，可满足不同相序母排之间、母排与柜体外壳之间的电气安全间隙要求，设计过程中充分考虑了不同容量回路的载流需求，母排规格、元器件安装空间均匹配对应额定电流的发热、安全距离要求，可有效避免长期运行过程中的过热、绝缘击穿等隐患，整体结构设计兼顾了生产加工的便利性、

　　现场安装的适配性以及长期运维的操作便捷性，可作为低压配电系统搭建时的标准柜体选型参考，也可作为同类低压柜体结构设计的建模参考依据，帮助结构设计人员快速掌握固定式低压开关柜的框架排布、元器件安装位预留、安全距离把控等核心设计要点。
