户外落地式智能电气控制柜体结构

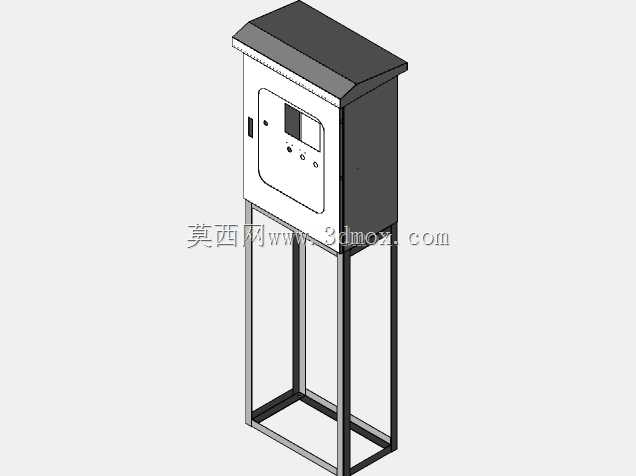

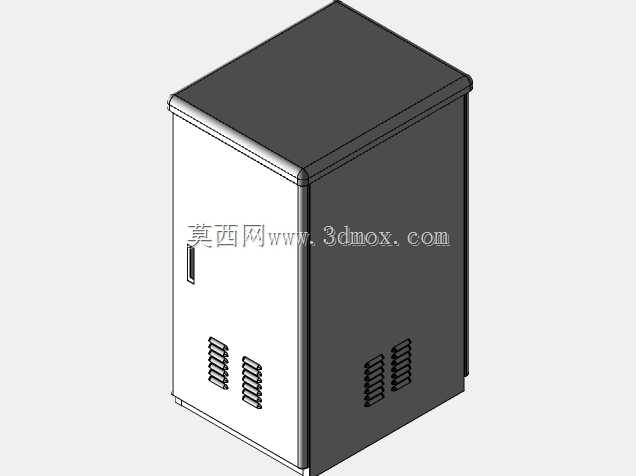

　　这款落地式电气控制柜体主要面向户外工业配电、小型设备就近控制场景设计，常见于厂区分散工位配电、户外小型机组控制、配套加工设备旁的电气元件集成安装场景，用来承载断路器、接触器、接线端子、小型控制模块这类低压电气元件，实现区域配电通断、设备运行逻辑控制、电路过载保护的核心功能。结构设计上采用独立支腿抬高的落地形式，柜体底部距离安装地面预留足够空间，既可以避免地面积水浸泡柜体底部，也能方便现场施工时从柜体下方穿入进出线缆，减少线缆弯折半径不足的问题。柜体顶部做了带斜度的防雨檐结构，边缘超出柜体侧板一定距离，能在户外露天使用时引导雨水顺着檐边滴落，避免雨水顺着柜门缝隙渗入柜体内部，适配无遮挡的户外安装环境。柜门采用单开门结构，

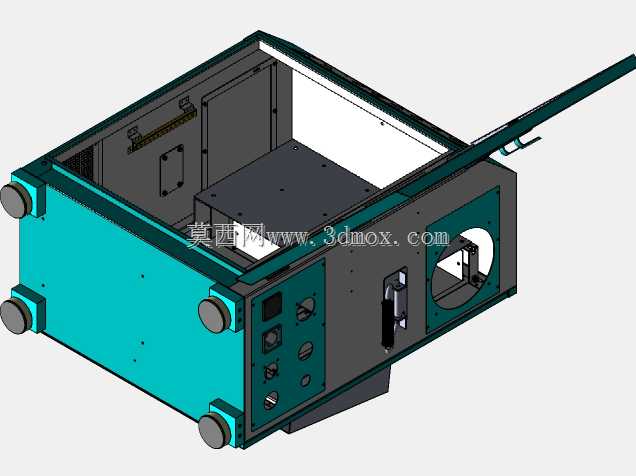

　　门体开启角度设置为130度，相比常规90度开门的柜体，在柜内接线、元件检修时能提供更大的操作空间，不会因为门体遮挡影响柜内深处的元件操作，门体与柜体的旋转连接位置设置在背面中间的固定横档上，受力点分布更均匀，长期开关门不会出现门体下垂变形的问题。柜体内腔预置了标准化安装板，安装板上预留了通用的元件安装孔位，电气元件可以直接通过螺丝固定在安装板上，不需要现场额外打孔加工，能大幅缩短现场装配的工时。考虑到电气安全要求，柜体结构预留了母线接地的安装位置，保护接地线可以直接连接到预设的母排点位，避免现场施工时接地不规范带来的安全隐患，符合低压配电设备的接地施工规范要求。柜体的外形尺寸适配常规小型电控系统的元件排布需求，

　　支腿底部预留了与地面基础固定的安装孔位，现场安装时可以通过膨胀螺栓直接固定在水泥基础上，不需要额外制作安装支架，降低现场施工的配套成本。柜门正面预留了显示窗口、操作按钮、旋钮的安装开孔位置，用户可以根据实际控制需求选配对应的显示仪表、操作元件，不需要二次对柜门进行开孔加工，适配不同场景的控制功能需求。柜体的钣金折边位置都做了圆角处理，避免装配和检修过程中锋利的折边划伤施工人员，整体结构兼顾户外防护性能、装配便捷性与检修操作的便利性，适合作为小型分布式电控系统的承载柜体使用。
