KCD16A椭圆形船型翘板电源开关结构

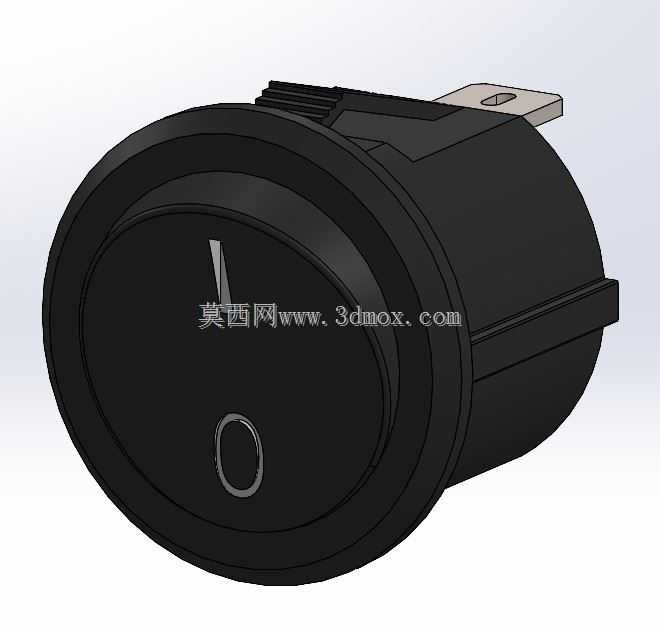

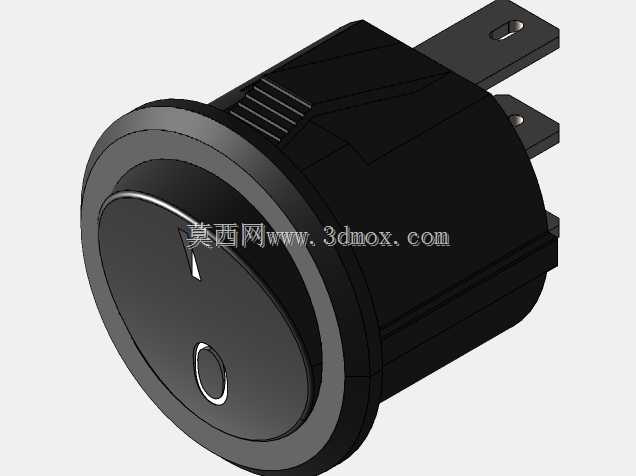

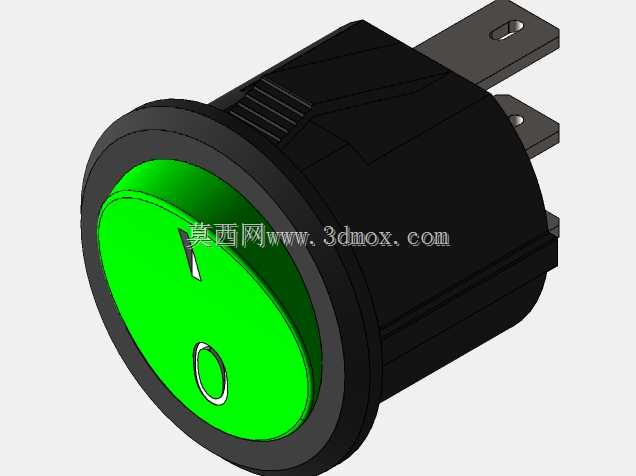

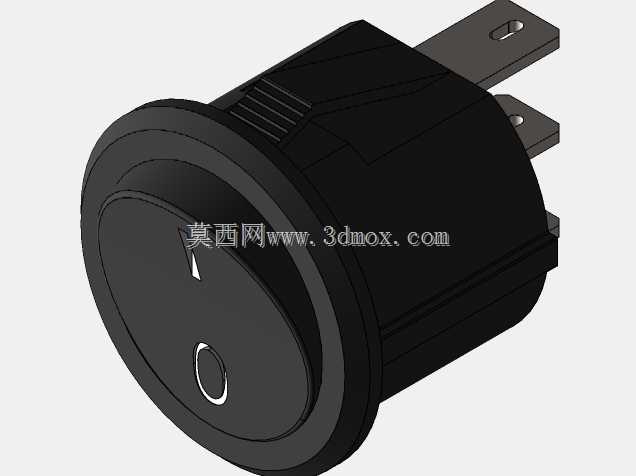

　　这款翘板开关属于低压控制类基础元器件，日常在小型机电设备、家电产品、工控终端的电源通断回路中应用极广，不管是台式小型机床的操作面板、便携电动工具的机身控制位，还是商用制冷设备、小型电气柜的辅助控制端，都能见到同规格产品的身影，核心作用就是通过单刀双掷或单刀单掷的触点结构，完成回路的导通与断开切换，给操作人员提供直观、易操作的通断控制接口。从结构设计来看，这款开关采用椭圆形嵌入式安装结构，外壳选用耐温阻燃的工程塑料注塑成型，表面做了哑光磨砂处理，既可以避免日常操作留下指纹污渍，也能提升按键操作时的触感辨识度，翘板按键表面做了凹凸标识区分，凸起的竖线对应导通档位，凹陷的圆环对应断开档位，操作人员即使在光线不佳的操作环境下，

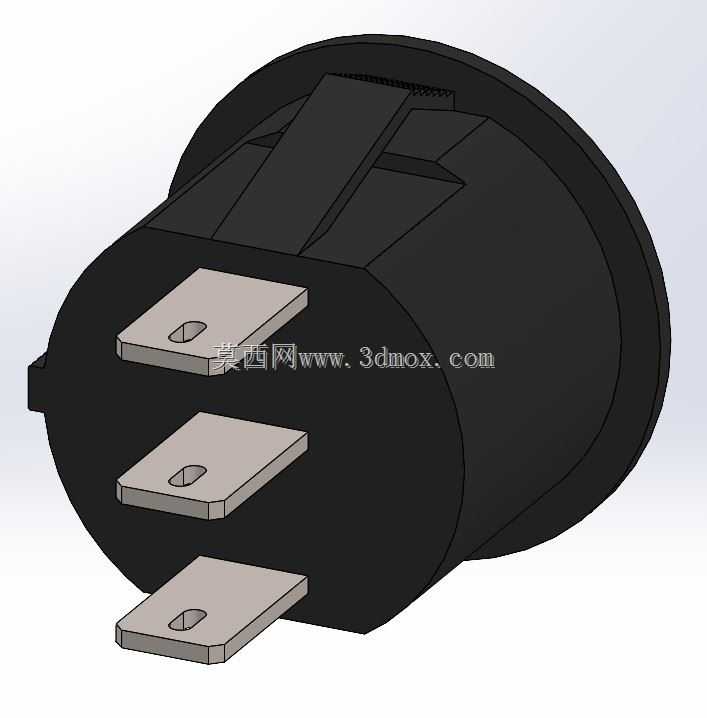

　　靠指尖触感也能快速判断当前开关状态，避免误操作。安装边界上，这款开关适配直径21mm的圆形面板开孔，安装时只需要将开关本体从面板正面推入开孔，依靠外壳周圈的弹性卡筋就能完成卡紧固定，不需要额外加装螺丝或者固定压片，装配效率很高，适合批量生产线的快速组装作业；开关尾部的插片式接线端采用标准快接端子规格，接线时可以直接插装对应规格的冷压端子，不需要焊接，后期维护更换也十分便捷。触点部分采用银合金材质，能够承载250V交流回路下10A、125V交流回路下的额定负载，触点接触电阻低，长期通断作业下不容易出现氧化烧蚀的问题，能有效提升开关的使用寿命。设计过程中重点考虑了嵌入式安装的配合公差，外壳卡筋的尺寸做了0.3mm的过盈量设计，

　　既能保证在不同厚度的面板上都能卡紧不松动，也不会因为过盈量过大导致装配时外壳开裂；翘板按键的摆动角度控制在15度，操作行程适中，按动时的反馈力度清晰，不会出现行程过长操作费力或者行程过短容易误触的问题。开关本体的尾部出线端做了防错位结构，不同极性的接线插片位置做了区分，避免接线时出现接反的问题，同时外壳的接缝处做了错位挡边设计，能够阻挡日常使用中的灰尘、少量溅水进入开关内部，适配多数普通工业、民用场景的防护需求。
