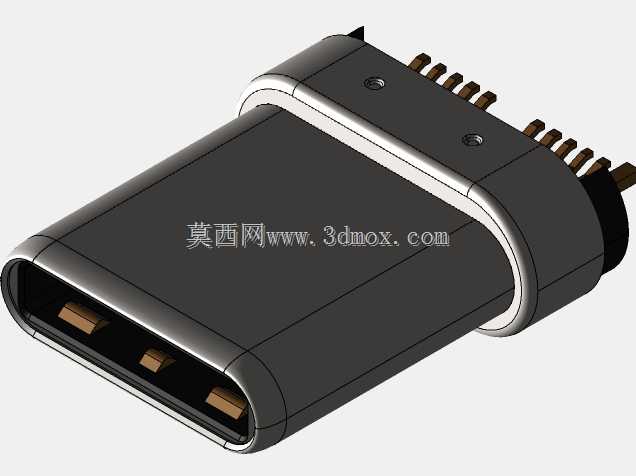

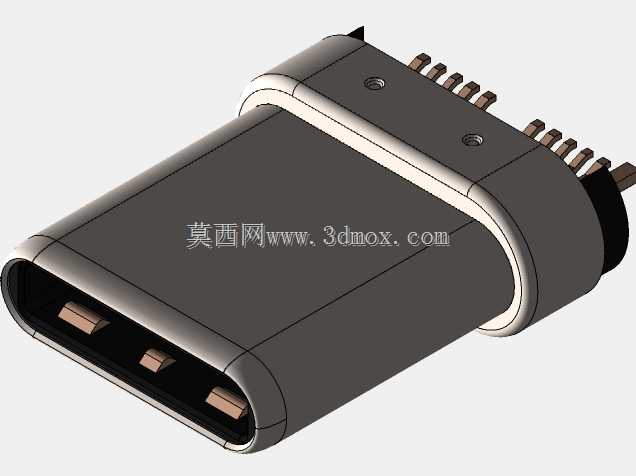

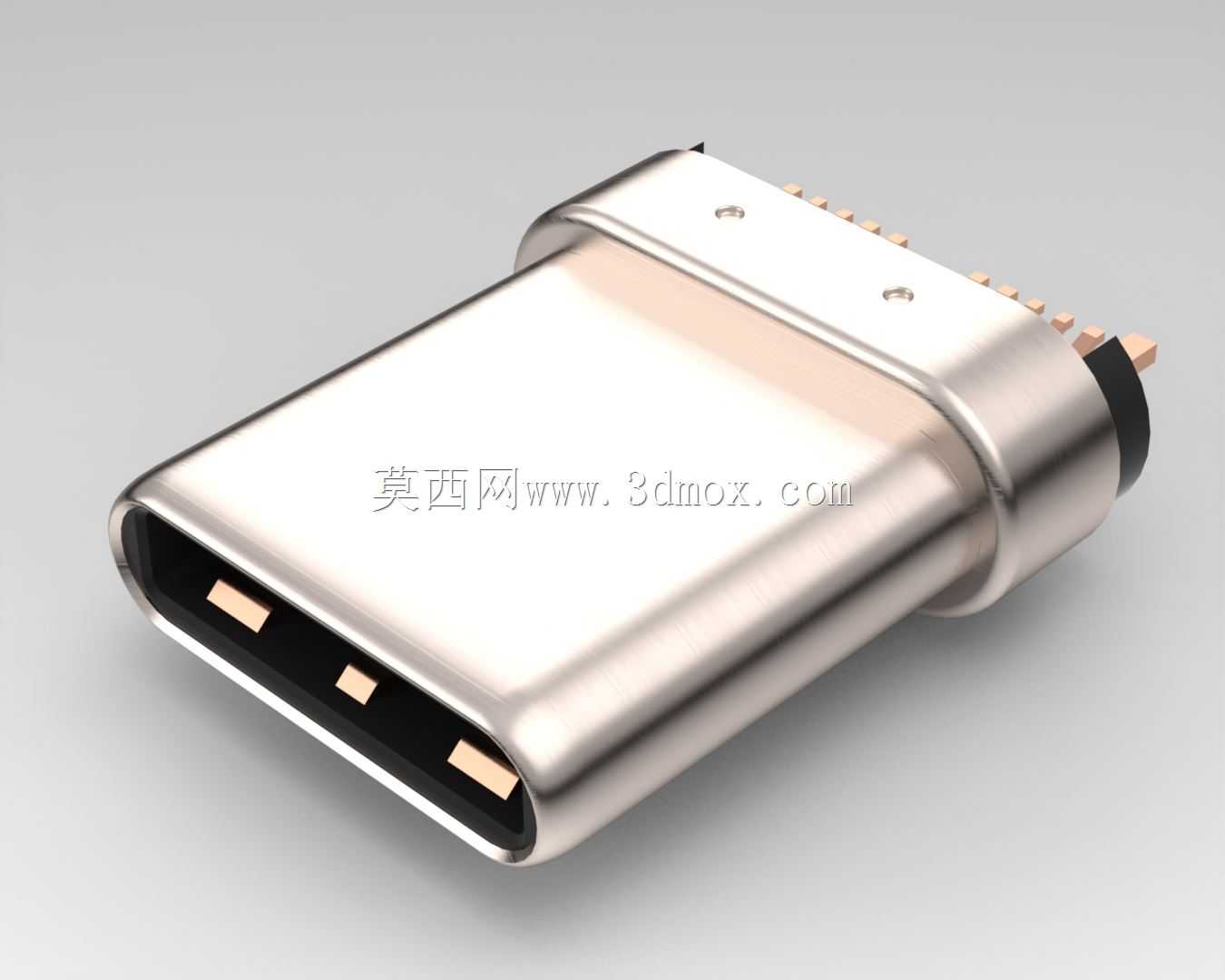

Type-C公头连接器精密结构三维建模

　　这款Type-C公头连接器的三维结构，完整还原了量产接插件的全部装配细节，建模过程中优先考虑了实际SMT贴片生产的工艺要求，所有引脚的共面度公差控制在0.05mm以内，避免回流焊过程中出现虚焊、立碑等不良问题。从实际应用场景来看，该类连接器广泛覆盖消费电子、工业控制、便携检测设备等领域，作为数据传输与电力传输的通用接口，可适配支持USB PD协议的快充场景，最高可承载5A的持续通流能力，同时满足USB3.2及以上版本的高速信号传输要求，信号引脚的排布严格遵循USB-IF官方规范，差分对走线的等长约束在建模阶段就预留了PCB Layout的匹配空间。

　　在结构设计思路上，金属外壳采用拉伸成型的不锈钢材质，外壳两侧预留的卡扣凸点与母座端的弹片配合，可实现至少10000次插拔的机械寿命，外壳与内部绝缘基座之间设置了0.02mm的过盈配合量，装配后可承受100N以上的轴向拉拔力不松脱。内部绝缘基座采用耐高温LCP材质建模，所有引脚的固定槽位与金属端子的干涉量控制在0.03mm，确保端子压入后不会出现移位、偏斜问题。公头前端的两个接地弹片做了圆弧过渡处理，插拔过程中可优先接触实现接地泄放，避免静电打坏后端的敏感芯片。

　　从安装边界来看，该公头的板端安装高度仅2.4mm，适合超薄类电子产品的结构堆叠，引脚伸出焊盘的长度为0.8mm，符合常规SMT工艺的焊盘设计要求，金属外壳两侧的固定脚可插入PCB的定位孔后焊接，进一步提升连接器的板上固定强度，在受到侧向力时不会出现焊盘脱落问题。建模时还原了公头内部的屏蔽分隔结构，将电源引脚、高速信号引脚、低速信号引脚做了物理隔离，降低高速传输时的信号串扰问题，同时金属外壳的接缝处做了连续导通设计，确保整体屏蔽效能满足EMC测试要求。在实际选型使用时，该结构可直接匹配市面上绝大多数标准Type-C母座，无需额外调整配合尺寸，公头插入母座后的啮合长度为2.2mm，可有效防止日常使用中出现松脱、接触不良的问题，绝缘基座的耐温参数设置满足无铅回流焊的峰值温度要求，过炉后不会出现基座变形、端子移位的情况。
