汽车前照灯组装注塑模具结构设计

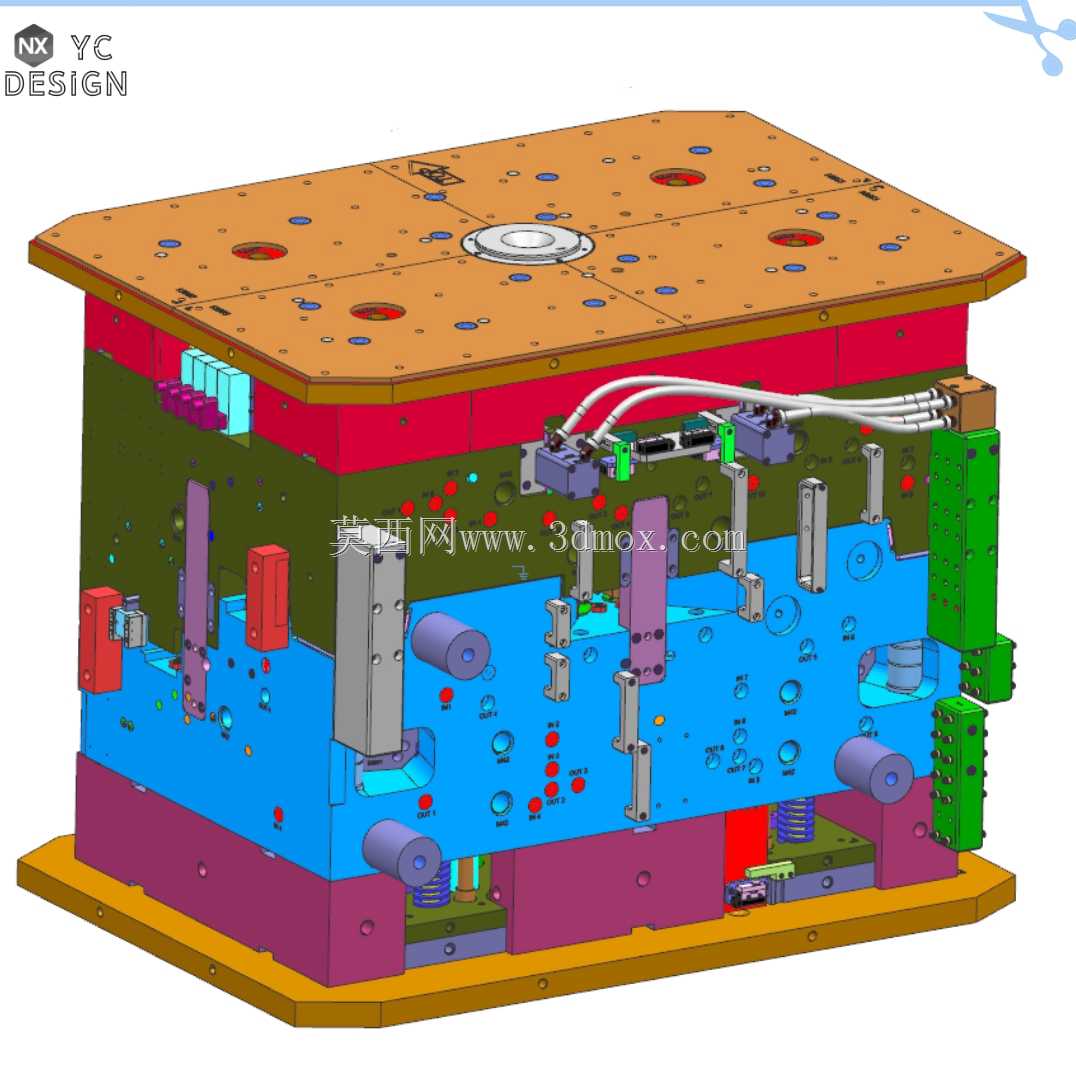

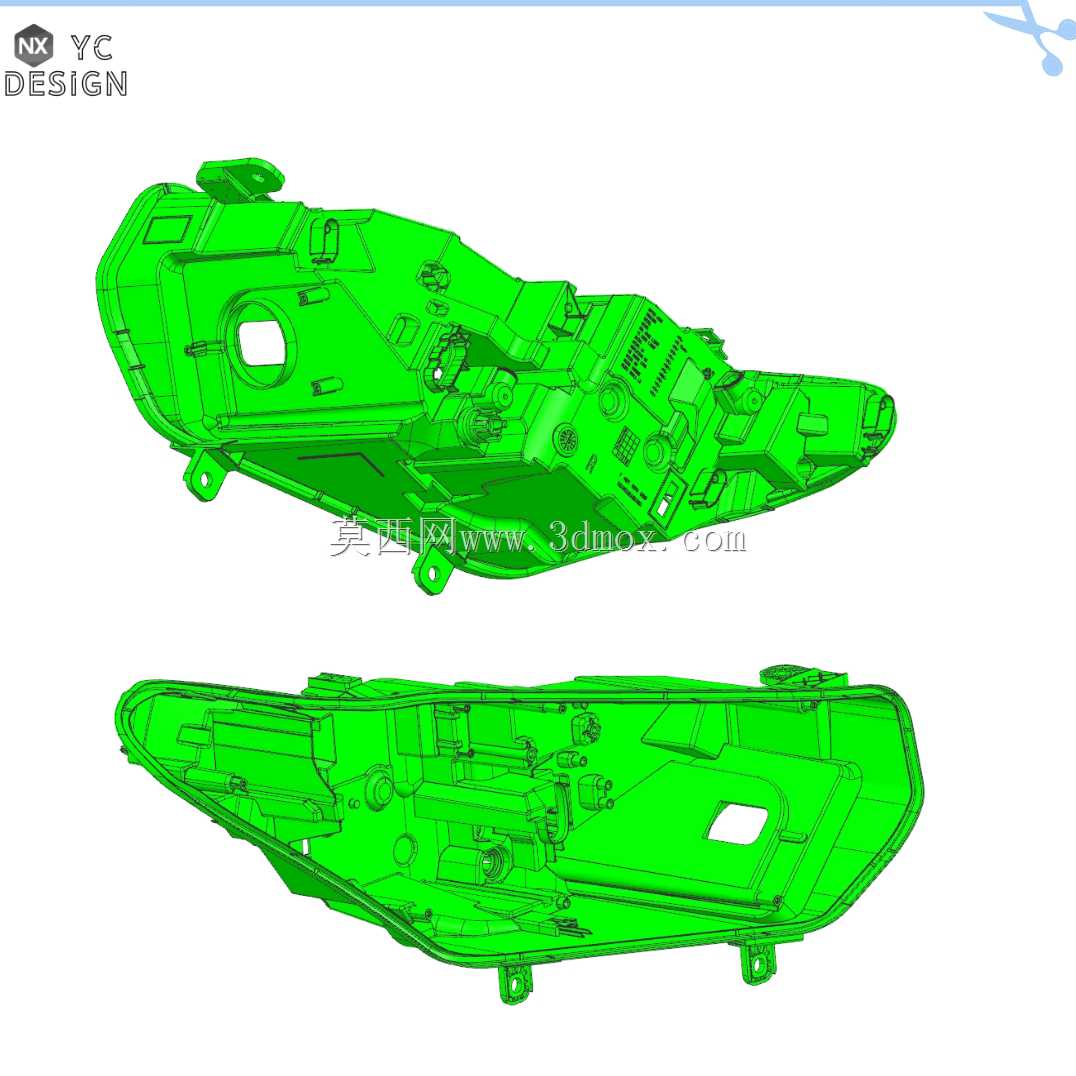

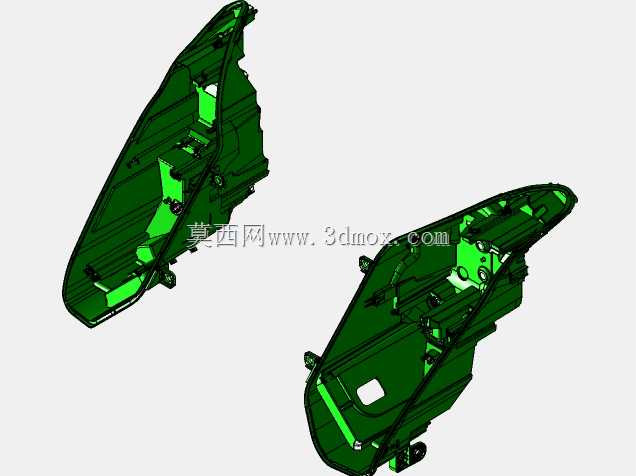

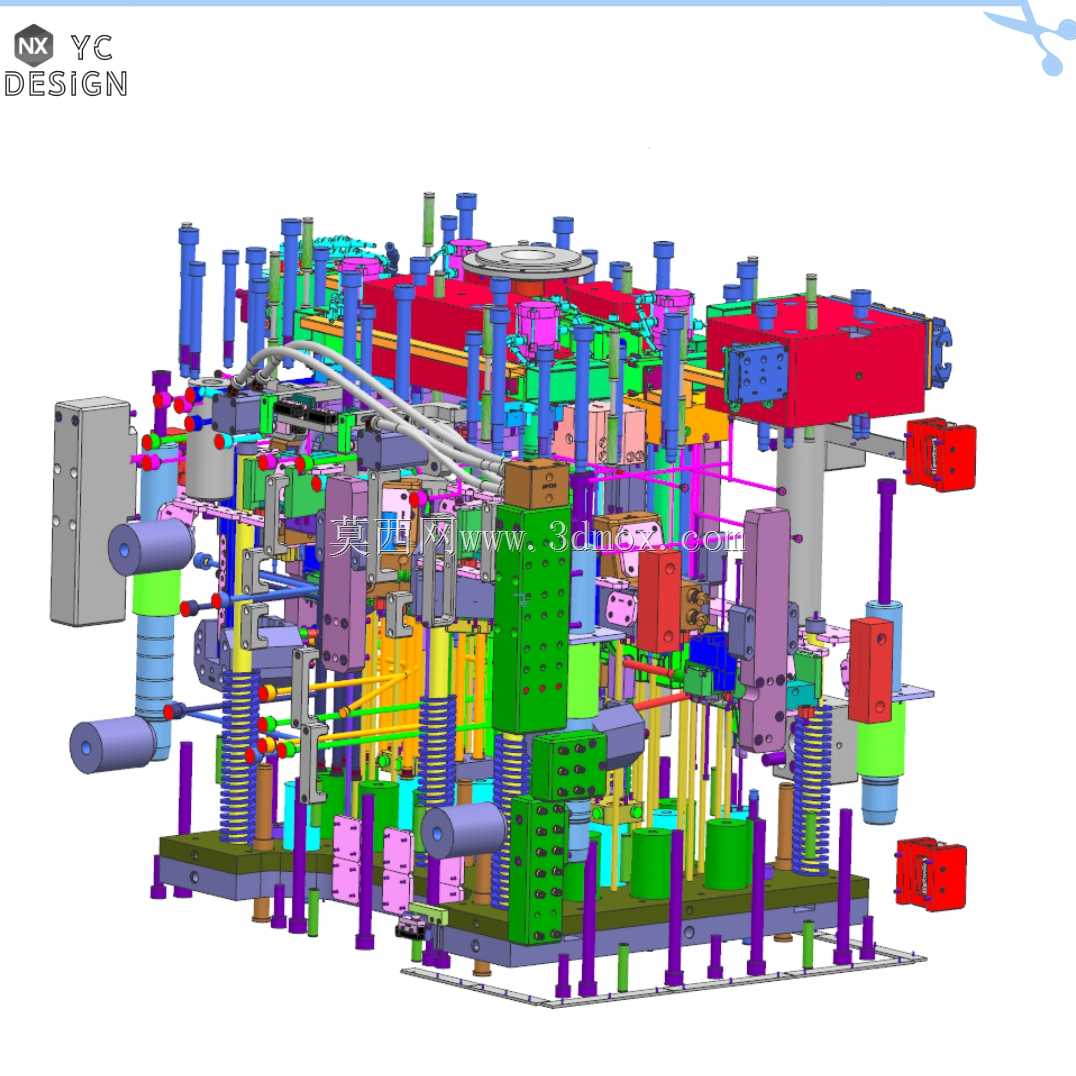

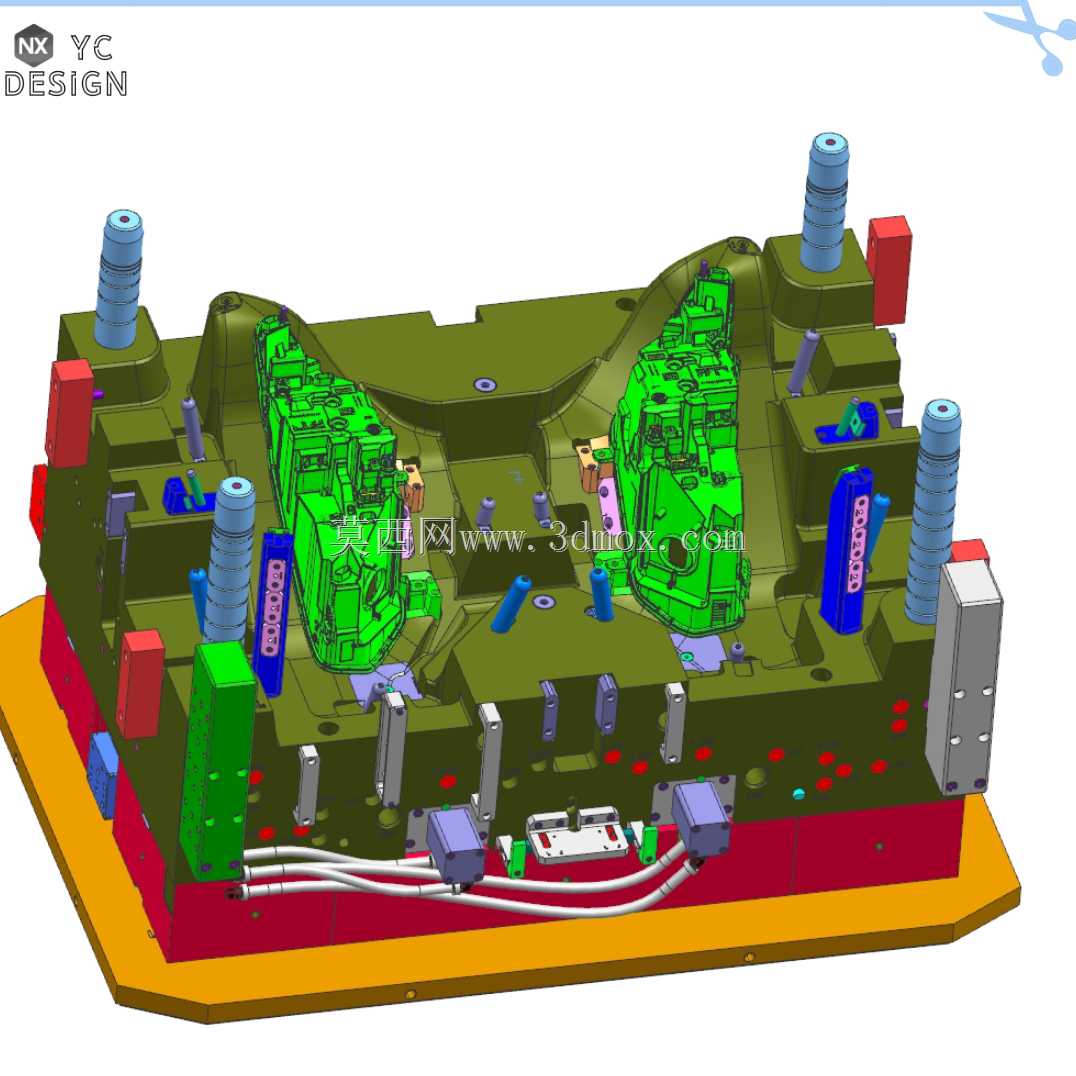

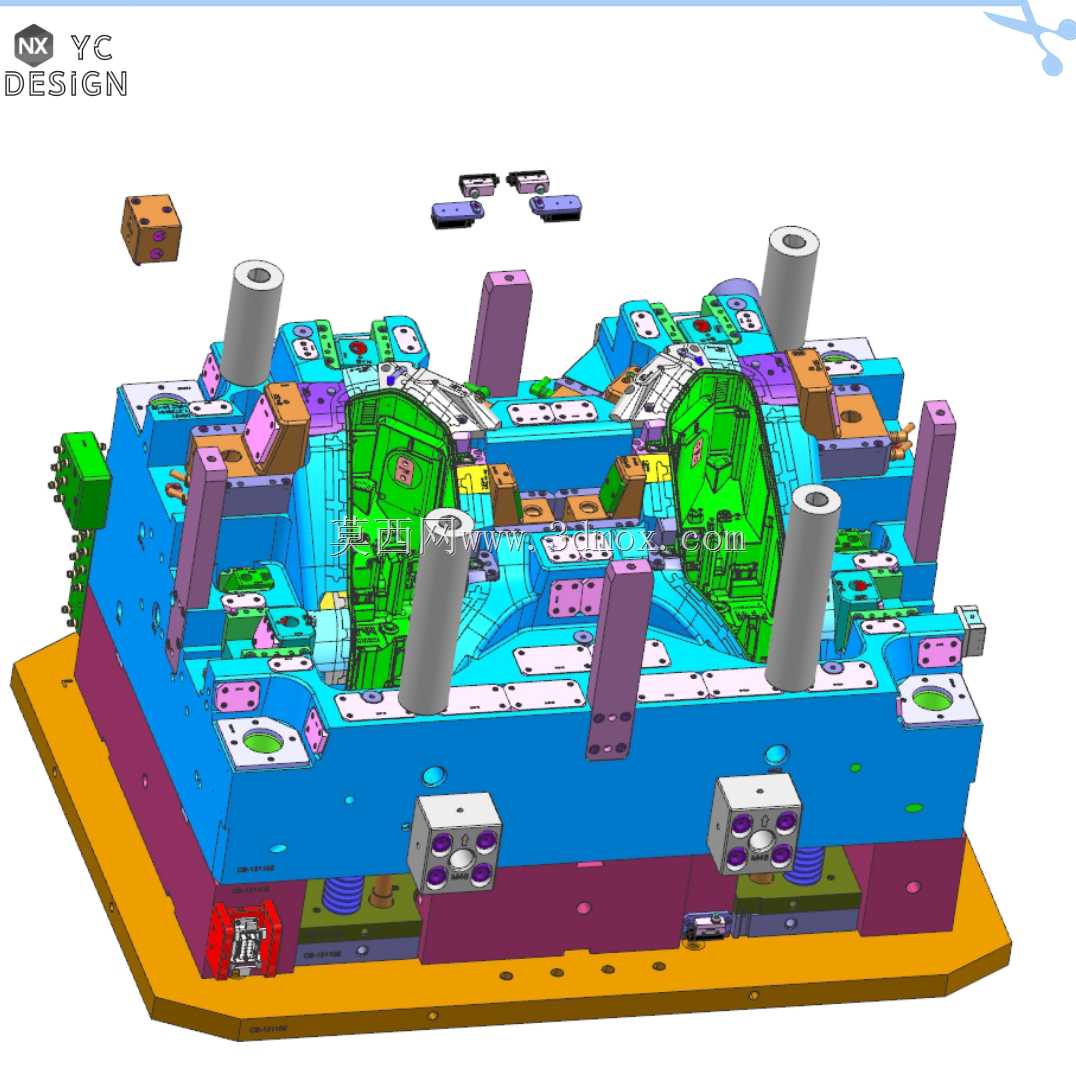

　　这套模具面向汽车外饰照明部件的量产成型环节，核心服务于乘用车前照灯灯体与相关组装结构的一体化注塑生产，适配整车厂前装配套的零部件供应场景，可直接对接常规卧式注塑机的装模参数，满足批量生产下的尺寸稳定性与成型效率要求。从结构布局来看，模具采用多层板叠装的经典模架架构，从上至下依次排布热流道面板、定模板、动模板、支承板、顶出板组与底模座，各层板件通过精密导柱导套实现合模定位，定位公差控制在0.02mm以内，避免合模错位导致的塑件飞边、同轴度偏差问题。热流道系统采用针阀式进胶方案，进胶点布置在灯体非外观面的隐蔽位置，配合多段温控系统实现熔料的均匀填充，可有效消除灯体透明区域的熔接痕、流痕等外观缺陷，同时减少流道凝料的原料损耗。

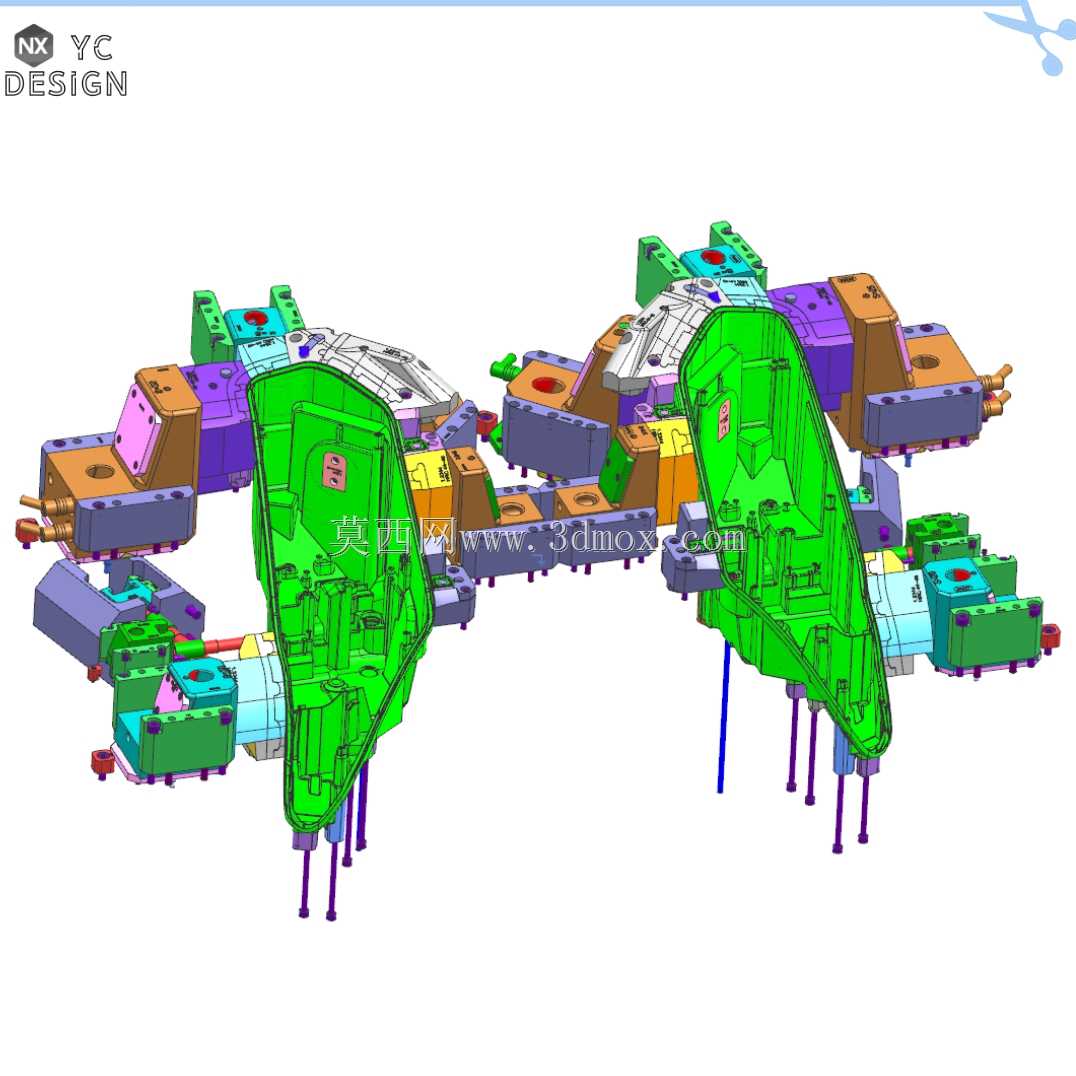

　　侧向抽芯结构分布在模具四周，对应前照灯灯体上的安装卡扣、线束过孔、调节支座等侧凹特征，抽芯动作采用斜导柱驱动配合液压辅助锁紧，开模时先完成侧向分型再启动顶出，避免抽芯过程中拉伤塑件表面，合模时锁紧块可承受注塑过程中的侧向压力，防止抽芯滑块移位导致的尺寸超差。冷却回路采用随形排布设计，分别在定模型腔、动模型芯以及大尺寸滑块内部设置独立的冷却水道，水道直径适配常规模温机的接口尺寸，通过控制冷却水的流速与温度，将成型周期内的模温波动控制在±5℃范围内，减少塑件因冷却不均产生的翘曲变形，保证灯体与灯罩、调节机构的装配匹配度。顶出系统采用多元顶出组合，针对灯体的平面区域采用顶杆顶出，针对深腔筋位采用推块顶出，

　　顶出元件的排布避开塑件的外观面与装配基准面，顶出行程预留足够安全余量，顶出动作同步性通过顶出板的导向结构保证，避免顶出过程中塑件受力不均产生变形。整套模具的安装边界匹配常规300吨级注塑机的拉杆间距、定位环尺寸与顶杆孔位，无需额外改装即可上机试模，各易损件均采用标准化快换结构，日常维护时无需拆解整套模架即可更换磨损的顶杆、导套等部件，可有效降低量产过程中的停机维护时长，适配汽车零部件行业多批次、稳定量产的供货需求。
