A型USB母座PCB板端固定连接支架

项目分类:通用五金配件 发布时间:2024-02-04 ID:735755
  • A型USB母座PCB板端固定连接支架
  • A型USB母座PCB板端固定连接支架
  • A型USB母座PCB板端固定连接支架

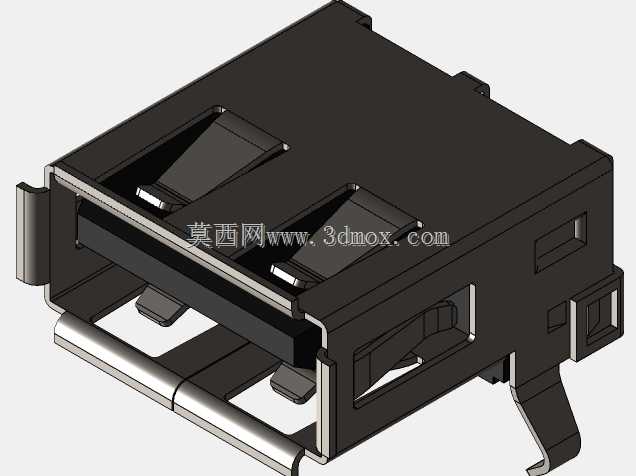

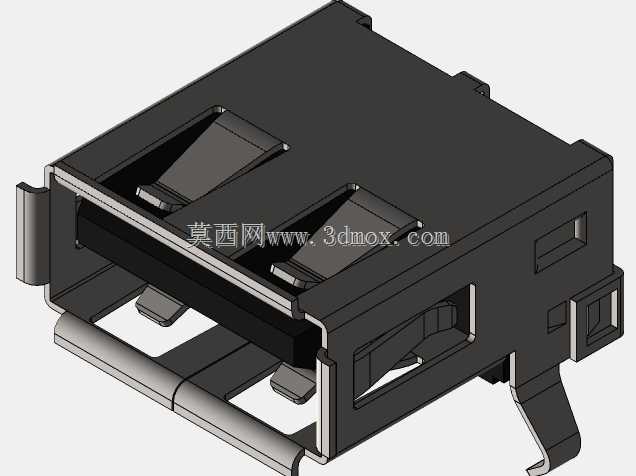

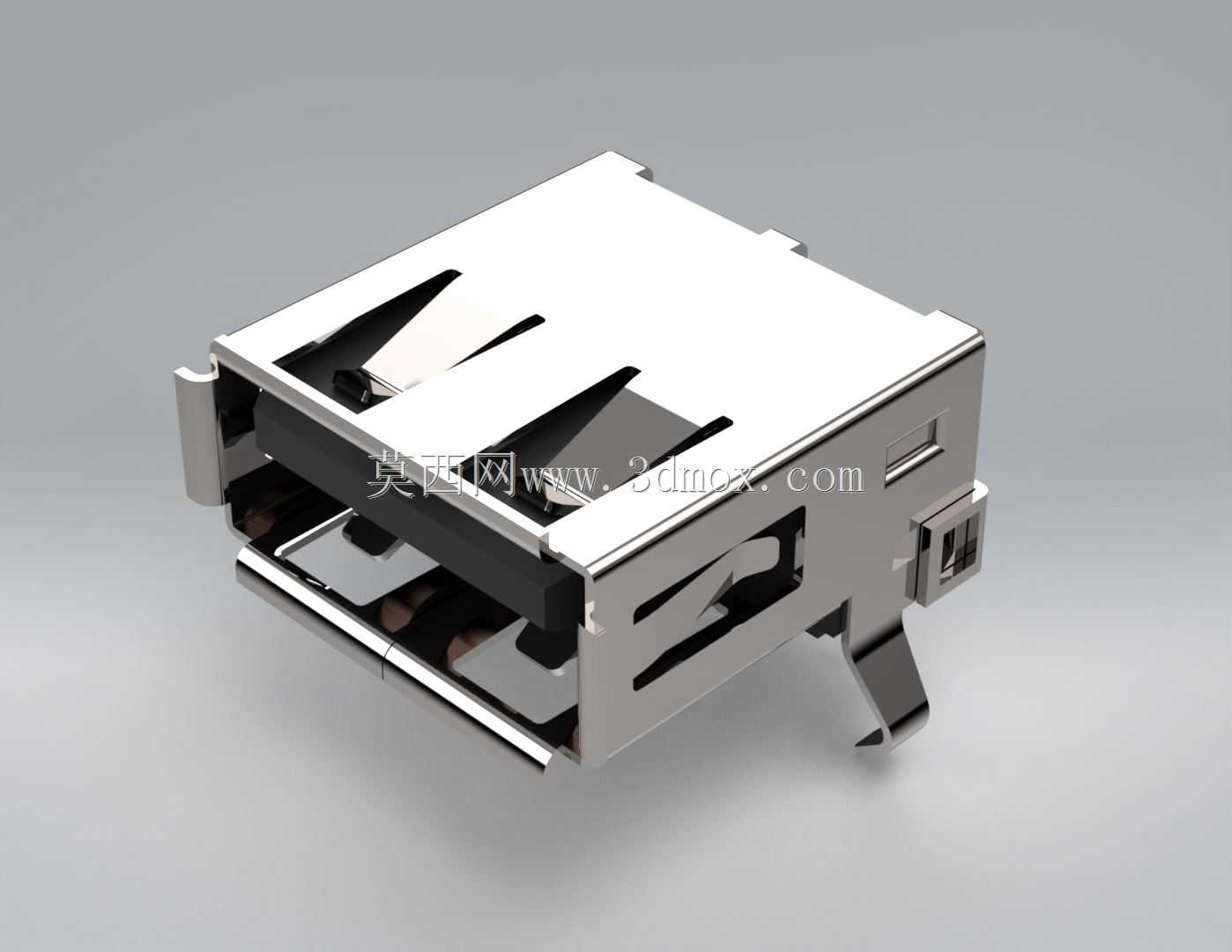

  这款A型USB母座PCB支架是板端USB连接的核心固定与导通载体,日常在消费电子、工业控制板卡、嵌入式设备、通讯终端等场景中随处可见,承担着USB公头插入时的结构限位、引脚定位、焊接固定以及插拔力承载的核心作用,是板载外接USB接口最常用的连接结构方案。从结构设计逻辑来看,该支架采用金属外壳包裹绝缘胶芯的分层结构,外围的金属屏蔽壳采用弯折冲压成型工艺,两侧延伸出弯角式插装固定脚,可在PCB焊接前先插入板上对应的定位孔完成预固定,避免过炉焊接时出现偏移错位;金属壳尾部设置的弹片结构,在公头插入时可提供持续的侧向抱紧力,抵消反复插拔带来的结构松动,同时金属壳整体与PCB接地焊盘连通后,可实现电磁屏蔽效果,

  减少外界信号对USB高速传输过程的干扰。绝缘胶芯部分嵌装在金属壳内部,按照USB2.0 A型接口的标准定义排布四个导电接触端子,端子采用弯脚设计,焊接端与PCB板面平行,适配常规波峰焊或者回流焊的工艺要求,接触端设置有凸起的接触点,可在公头插入时保证稳定的接触压力,降低接触电阻带来的信号损耗或者供电压降问题。安装边界上,该支架完全遵循USB-IF规定的A型母座标准尺寸规范,插装后母座接口端面与PCB板边的距离控制在标准公差范围内,不会出现公头插不到位或者外壳干涉的问题;固定脚与信号焊盘的间距满足PCB安规设计要求,焊接后不会出现连锡短路的风险,整体高度适配常规板卡的外壳开孔位置,不需要额外调整结构避让。在实际选型应用中,

  这类支架需要重点关注插拔寿命、端子镀层厚度以及外壳材质,常规消费级应用可满足千次以上的插拔需求,工业级场景下选用加厚铜壳、镀金端子的版本,可适应更复杂的温湿度环境以及更高频次的插拔使用,避免长期使用后出现接触不良、外壳锈蚀断裂等问题。建模过程中需要重点还原金属壳的卡扣结构、端子的弯折角度以及固定脚的位置公差,这些细节直接影响后续结构干涉检查以及PCB封装匹配的准确性,若尺寸出现偏差,很容易导致实际生产时出现插装困难、焊接不良等问题。
