8mm规格SMT胶带带式送料给料结构

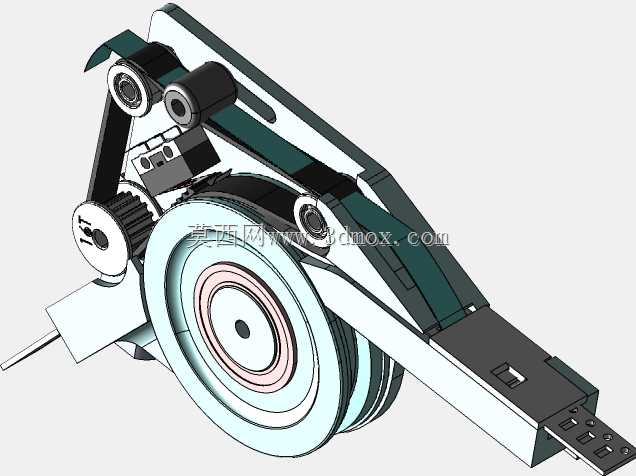

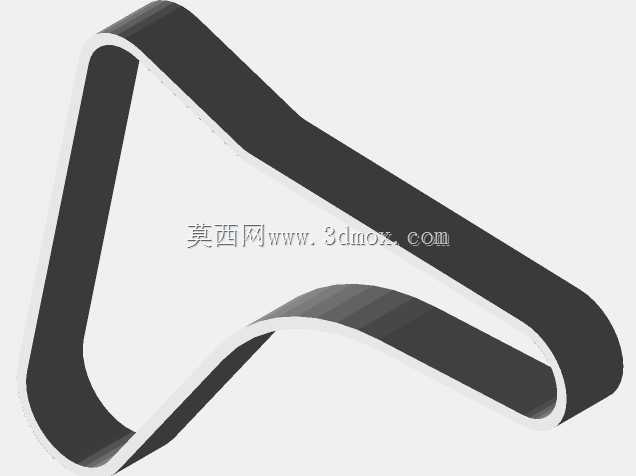

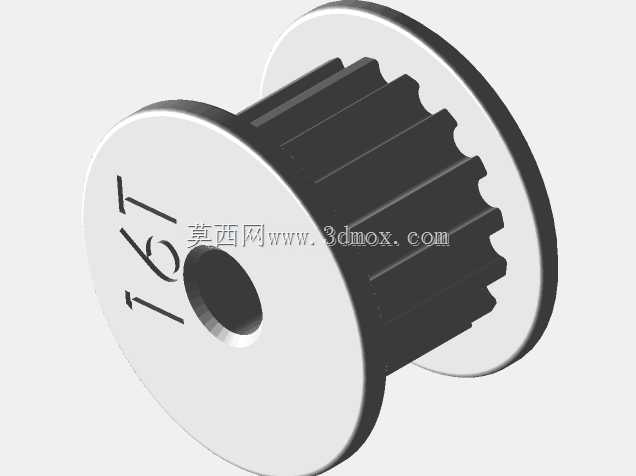

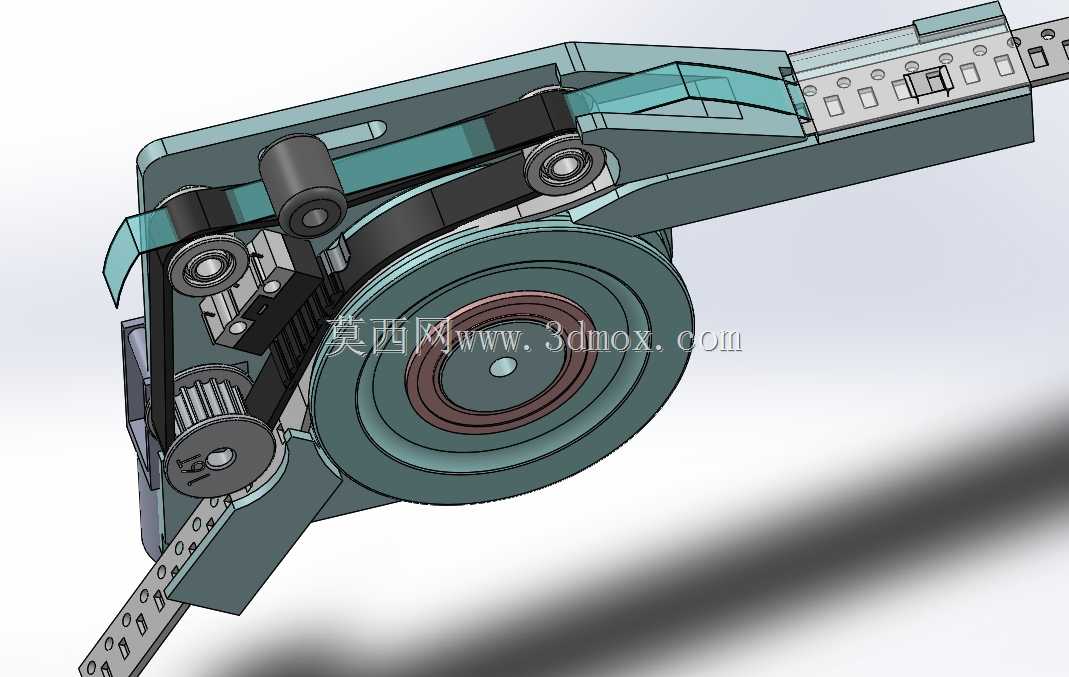

　　这款8mm带宽规格的带式给料结构，主要适配桌面级OpenPnP贴装设备的供料需求，针对小批量电子原型打样、实验室级SMT贴片作业场景设计，解决传统工业供料器成本高、适配性差的痛点，可完成载带输送、盖带剥离、料位精准进给的全套供料动作，适配0402、0603等常规小尺寸表贴元器件的连续送料需求。从结构设计逻辑来看，整体采用单电机驱动的动力布局，通过齿轮组与带轮的传动配合，将电机的旋转运动转化为载带的定距步进进给，同时联动盖带收卷机构，在载带行进至取料位时同步完成盖带的剥离收卷，避免盖带遮挡取料位置，保证吸嘴取料的成功率。料盘安装位设置在结构侧下方，可容纳标准8mm载带料盘，载带从料盘引出后，依次经过导向槽、进给棘轮、

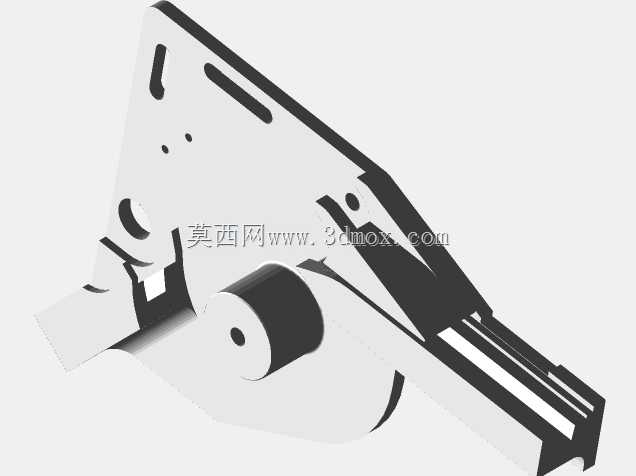

　　剥离导槽最终到达取料工位，整个走带路径设置了多组限位挡边，避免载带在行进过程中出现偏移、卡带问题，导向槽的宽度与8mm载带的标准尺寸做了间隙配合设计，既保证载带顺畅滑动，又不会出现横向窜动影响进给精度。进给棘轮的齿距严格匹配8mm载带的标准定位孔间距，每次步进转动的角度对应一个料位的进给距离，保证每个元器件都能精准停在取料位的中心位置，取料位处设置了承托平台，避免吸嘴下压取料时载带变形导致取料偏移。盖带剥离端采用锐角导边设计，盖带从载带表面剥离后直接向上引导至收卷轮，收卷轮与进给棘轮通过传动比匹配，保证盖带收卷速度与载带进给速度同步，不会出现盖带拉扯过紧导致载带翘起，或是收卷过松导致盖带堆积遮挡料位的问题。

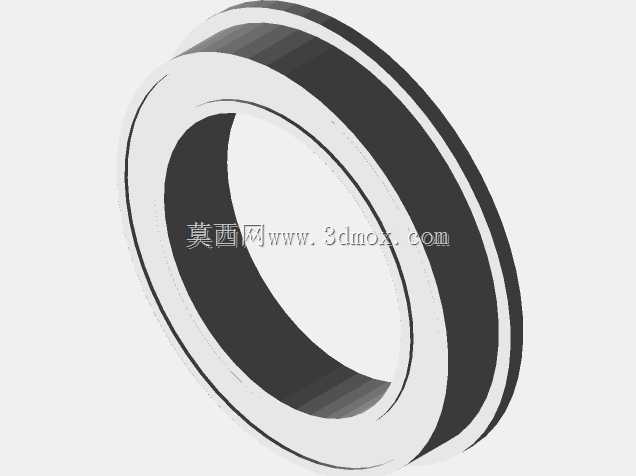

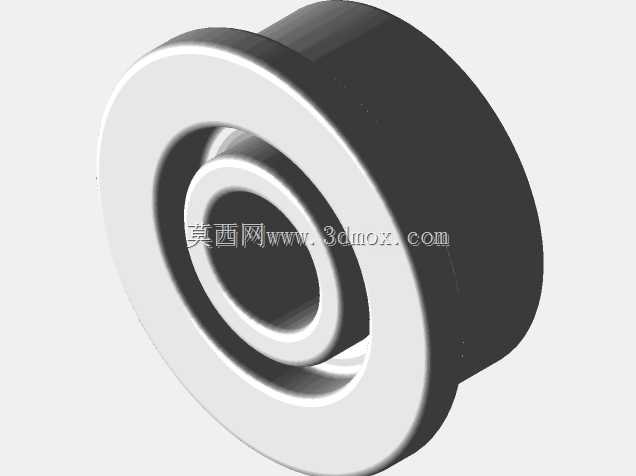

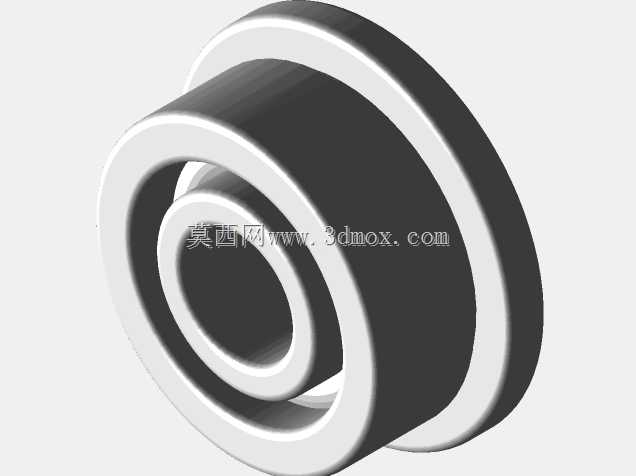

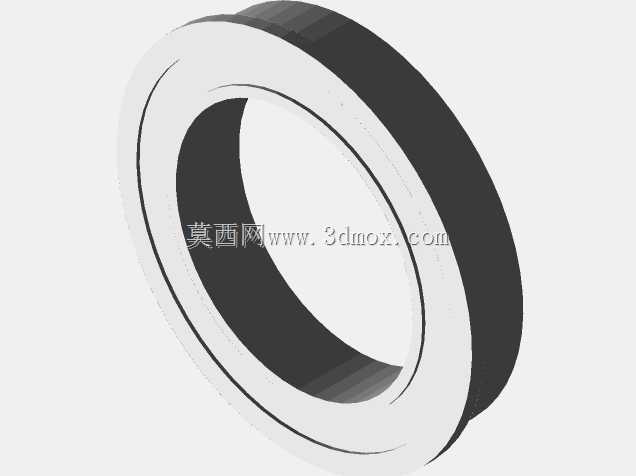

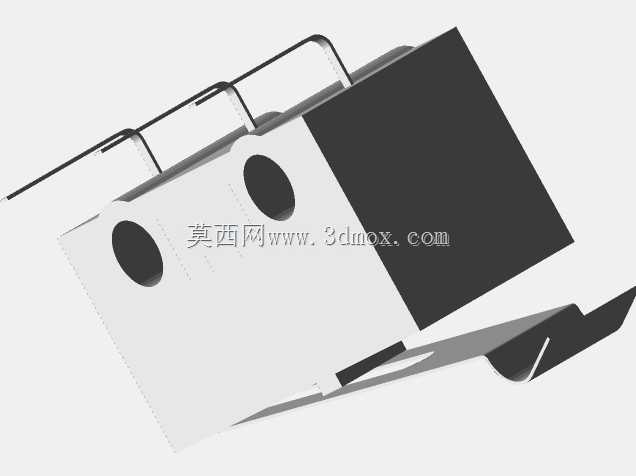

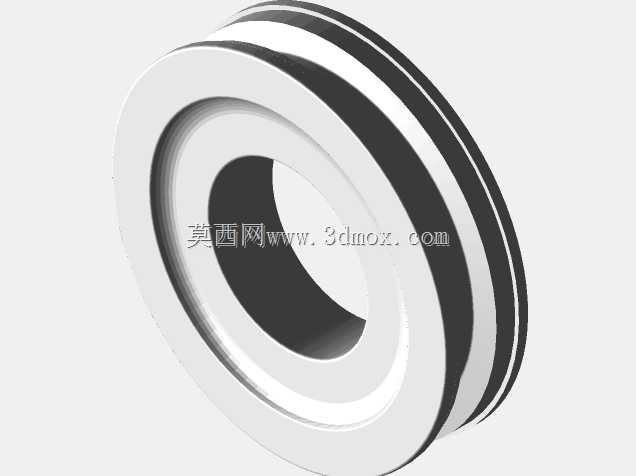

　　整体结构的安装边界做了紧凑化设计，可并排安装在贴片机的供料架上，相邻给料器之间不会出现干涉，安装位预留了标准固定孔位，可直接适配通用桌面贴片机的供料安装槽，无需额外做转接结构调整。结构中的传动轮、棘轮等易磨损部件都做了模块化设计，出现磨损后可单独拆卸更换，无需整体更换整个给料结构，降低后期维护成本。所有转动配合位置都采用了轴承支撑，减少传动过程中的阻力，保证单电机即可驱动整套机构运行，降低驱动部分的成本与控制复杂度，适配开源贴装控制系统的驱动逻辑，无需复杂的参数调试即可完成进给动作匹配。
