倾转旋翼Nemo5大舵机动力升级组件

项目分类:通用机械零部件 发布时间:2024-02-04 ID:736001
  • 倾转旋翼Nemo5大舵机动力升级组件
  • 倾转旋翼Nemo5大舵机动力升级组件
  • 倾转旋翼Nemo5大舵机动力升级组件
  • 倾转旋翼Nemo5大舵机动力升级组件
  • 倾转旋翼Nemo5大舵机动力升级组件
  • 倾转旋翼Nemo5大舵机动力升级组件
  • 倾转旋翼Nemo5大舵机动力升级组件
  • 倾转旋翼Nemo5大舵机动力升级组件
  • 倾转旋翼Nemo5大舵机动力升级组件
  • 倾转旋翼Nemo5大舵机动力升级组件
  • 倾转旋翼Nemo5大舵机动力升级组件

  这套结构面向小型倾转旋翼飞行平台的动力与姿态执行环节,核心处理的是原Tilt Nemo5在更大舵量、更大推力需求下的安装兼容问题。整机围绕BH Avanger 36mm马达与TowerPro大尺寸伺服器重新布置,既保留Nemo5口罩式机身框架的接口习惯,又把动力输出、倾转传动和舵机驱动集中在一个紧凑模块内。

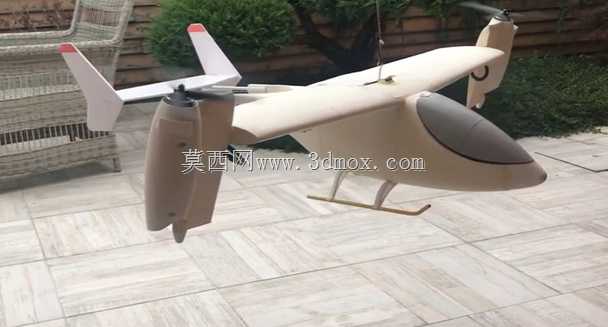

  从实际使用场景看,这类组件多用于小型垂直起降验证机、旋翼倾转实验平台以及需要矢量推力切换的航模设备。飞行状态转换时,螺旋桨推力轴线需要随支架一起倾转,舵机不能只承担轻载舵面动作,而要通过齿轮组带动马达、桨座和上部动力单元完成角度变化。因此结构设计的重点不在外观包覆,而在动力件、传动件和承力骨架之间的位置关系。

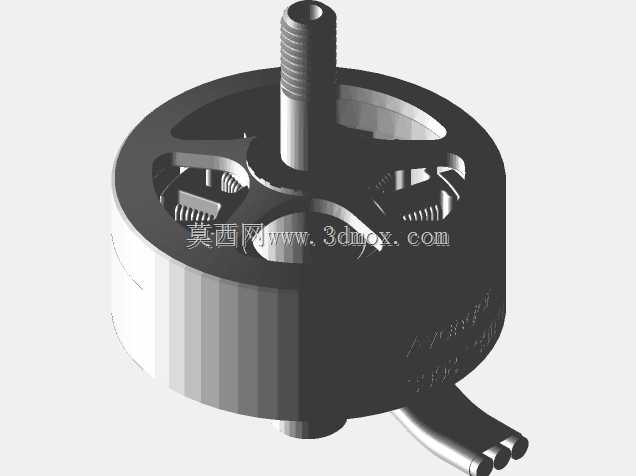

  上部动力段采用36mm外径马达作为主驱动,马达上方直接安装两叶螺旋桨,桨叶展开后形成明显的横向尺寸边界。马达通过环形座与下方方形支架连接,连接位置需要兼顾同轴度和锁紧空间,避免高速旋转时桨座振动传递到舵机输出轴。马达供电线和信号线沿支架侧面下行,线槽在骨架外侧留出弯曲半径,防止倾转过程中线材被齿轮或铰接点夹伤。

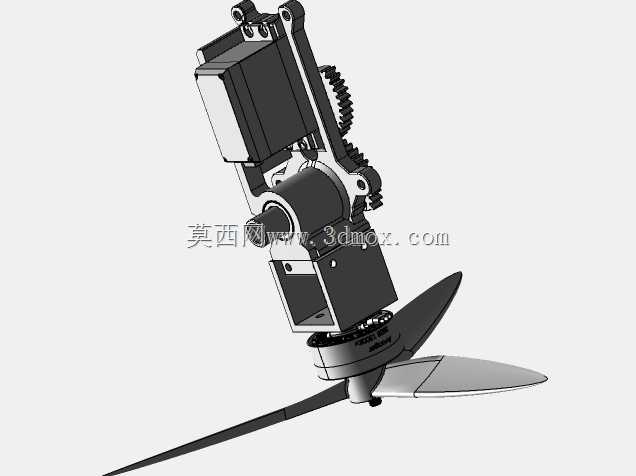

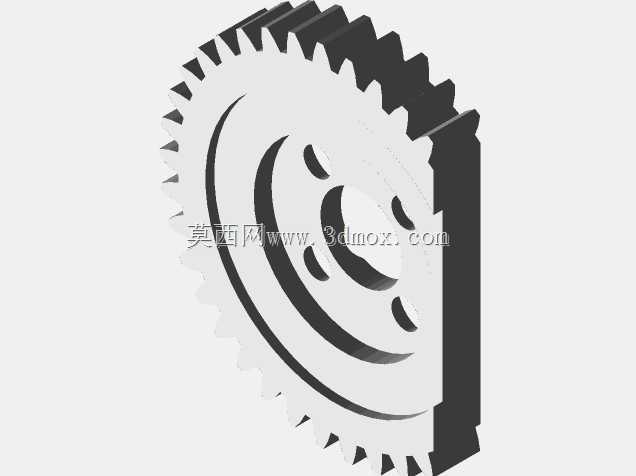

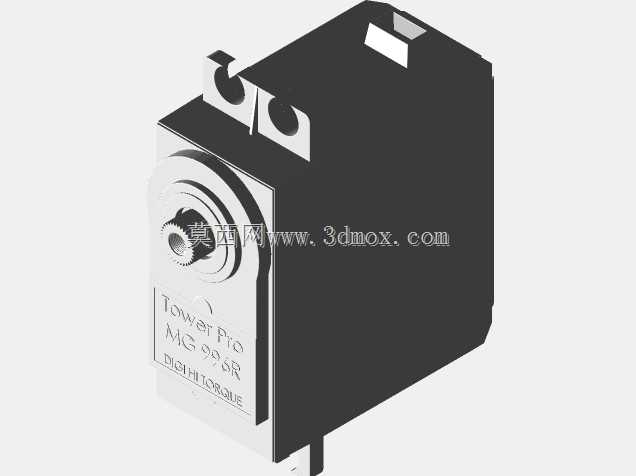

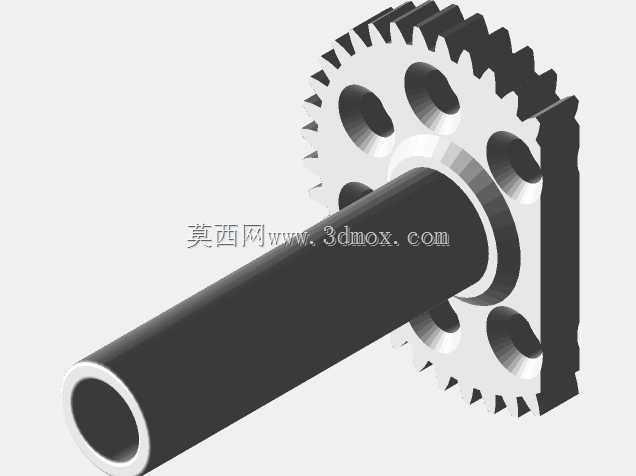

  倾转动作由大尺寸TowerPro伺服器提供,舵机并不直接推动马达外壳,而是通过一组外露齿轮完成力矩传递。齿轮系布置在机身侧板外侧,大齿轮与倾转支架同轴联动,小齿轮接收舵机输出;多级啮合可以放大舵机扭矩,同时让舵机本体尽量靠近骨架重心。齿轮厚度、齿宽和中心距都按小模数传动思路处理,侧板上的铜质衬套用于降低铰接孔磨损,拆装时也能通过轴套定位保证两侧支架平行度。

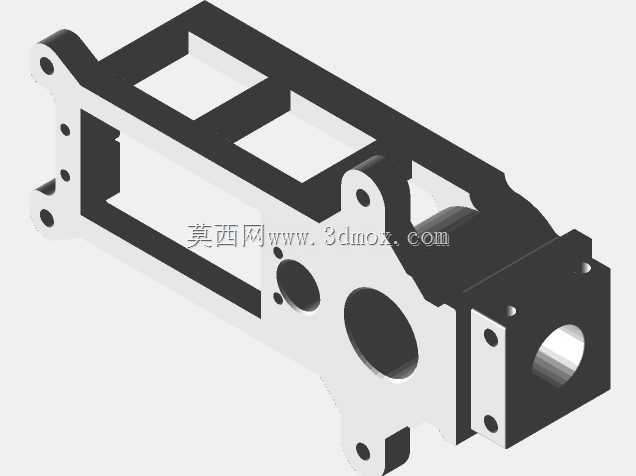

  机身主体沿用Nemo5版本的口罩式框架,侧板呈长条形镂空结构,前部和后部均设置安装孔位。框架内部不仅容纳舵机,还预留电子调速器、接收机或布线空间;侧面矩形开窗既减轻重量,也便于调试时观察舵机盘位和齿轮啮合状态。底部保留两个带孔支脚,可与试验机架或倾转旋翼臂连接,孔位方向适合螺钉从下方锁紧。

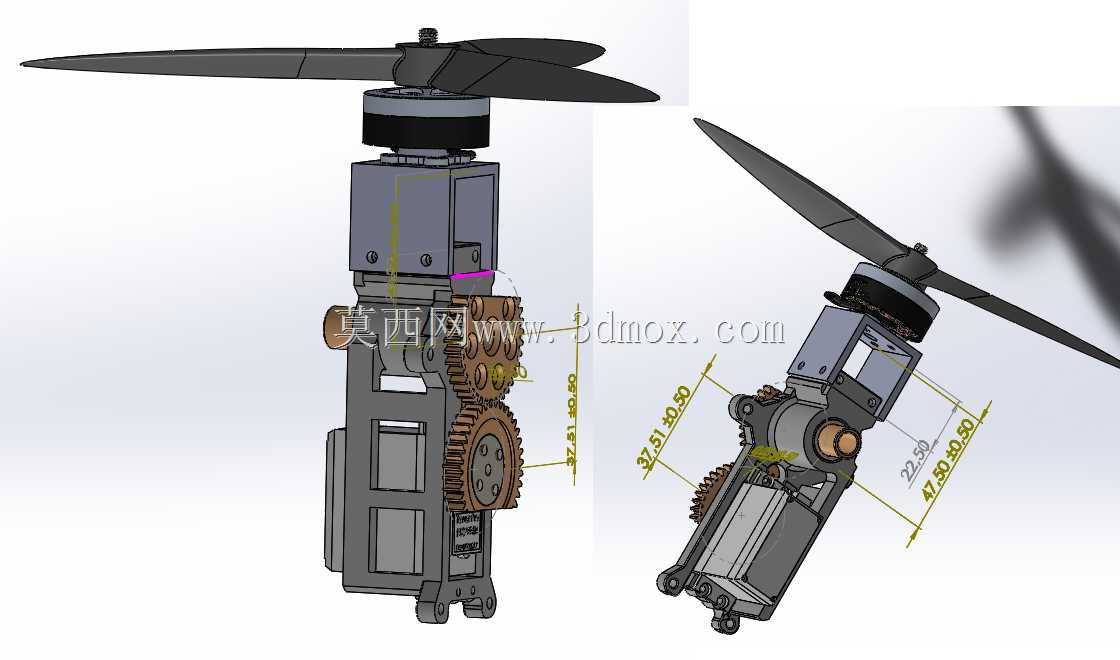

  尺寸边界上,螺旋桨旋转直径是整机最大横向约束,装配时必须确认桨尖与相邻旋翼、机身翼面或线束之间留有安全间隙。图中标注的尺寸集中在倾转支架区域,约37.51mm、40.90mm、47.80mm、49.90mm等数值主要限定齿轮、舵机和铰接轴的相对位置;22.58mm一类尺寸则反映上部动力座相对转轴的偏移。该偏移会直接影响倾转时的力臂和负载,建模时不能只按外观拉伸,需要把舵机摇臂行程、齿轮转角和螺旋桨扫掠范围一起校核。

  结构建模时应优先建立倾转轴线,再围绕轴线布置马达座、齿轮、侧板和舵机。马达轴线与倾转轴线呈空间垂直关系,螺旋桨旋转面随支架角度变化;若两者同轴度或侧板平行度偏差过大,容易出现齿轮偏载、舵机抖舵和桨振叠加。侧板外侧齿轮需要保留啮合侧隙,不能在三维装配中做成零间隙干涉,同时轴向挡圈或螺钉限位不能遗漏,否则倾转受力后齿轮可能沿轴向脱出。

  安装边界还包括舵机自身的嵌入空间。大舵机壳体较宽,框架内侧要留出接线插头和螺钉柱位置;舵机固定面与侧板之间建议设置等高垫块,使输出齿轮与传动齿轮处于同一平面。上部马达座则要承受螺旋桨拉力和陀螺力矩,螺钉数量、柱厚和材料刚度都要比普通舵面支架更高。外露齿轮虽然便于观察和维护,但在真实装机时应根据试飞环境考虑轻量化护罩,防止异物进入齿面。

  整体来看,该组件把大推力马达、大扭矩舵机、齿轮倾转机构和Nemo5机身接口整合在同一模块中,适合用于倾转旋翼动力单元的结构验证、安装干涉检查和小批量装机前评审。
