车床用三爪自定心卡盘结构三维设计

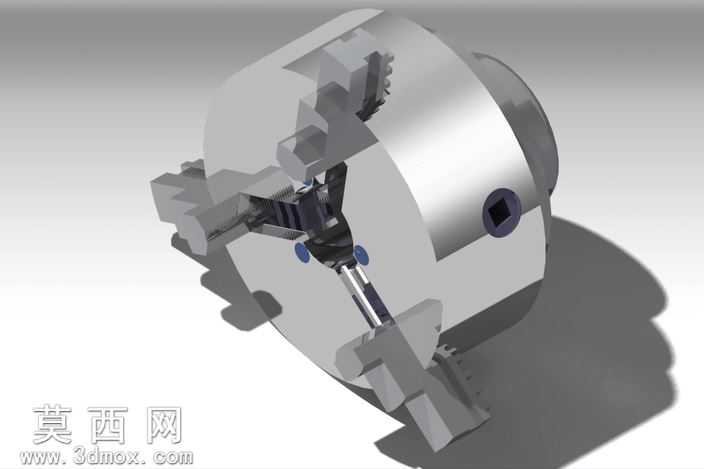

本作品为车床配套使用的自定心卡盘三维模型，采用CATIA软件完成全参数化建模与装配设计，建模过程严格遵循机床附件的实际尺寸规范与装配逻辑，完整还原了自定心卡盘的全部核心结构。模型包含盘体、三个活动卡爪、锥齿轮传动副、方头调节螺杆、定位销、紧固螺钉等全部零部件，各零件间的装配约束完全匹配实际机械结构的运动逻辑，可实现卡爪同步径向开合的运动仿真，直观展示自定心卡盘自动定心、同步夹紧的工作原理。材质渲染阶段针对不同零部件的实际加工材质做了区分设置：盘体主体采用调质45号钢材质，赋予亚光金属银灰质感，还原磨削加工后的金属表面肌理；卡爪夹持面做了齿纹细节建模，搭配淬火硬化后的高硬度金属材质，突出夹持部位的耐磨属性；内部传动齿轮、调节螺杆等传动部件做了表面发黑处理的材质效果，还原标准机床附件的表面处理工艺；方头调节部位做了棱角倒角细节，还原实际零件的加工工艺特征。设计过程中重点还原了自定心卡盘的核心传动结构：盘体内的平面螺纹与三个卡爪的啮合结构做了精确齿形建模，保证卡爪径向移动的同步性，小锥齿轮与大锥齿轮的传动比符合实际手动卡盘的调节力矩需求，各转动部件间预留了符合机械设计规范的装配间隙，避免运动干涉。模型采用剖视视角做了展示处理，可清晰观察内部传动结构的排布与配合关系，直观呈现自定心卡盘通过转动方头带动锥齿轮传动、驱动平面螺纹转动实现三爪同步径向移动，完成工件自动定心与夹紧的工作过程。模型整体结构完整，细节还原度高，各零件可单独导出用于工程图生成、结构分析或机床配套工装的设计参考，可用于机械原理教学、机床装配仿真、工装夹具设计参考等场景，能够帮助使用者直观理解自定心卡盘的结构组成与工作逻辑，为机床附件的结构优化、配套夹具设计提供可靠的三维模型基础。
