螺栓加工四工位钻削用铣削夹具结构

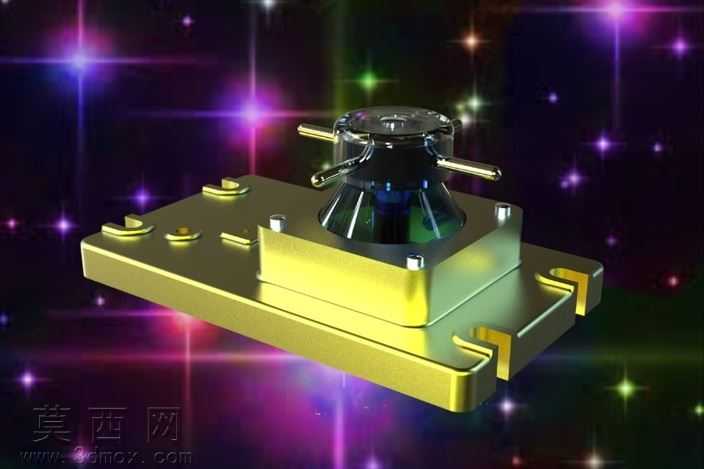

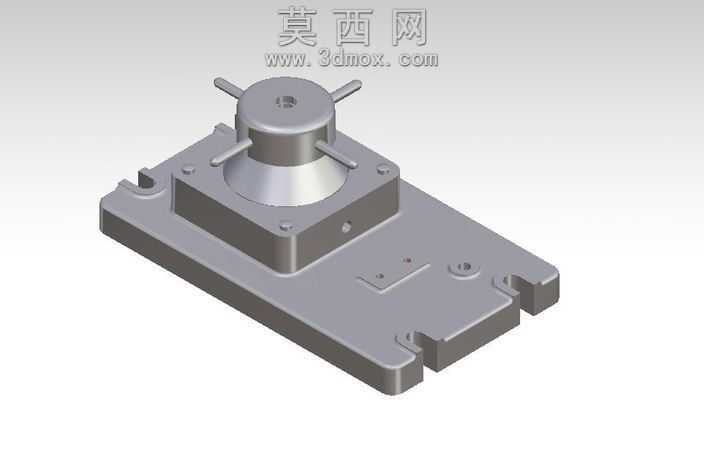

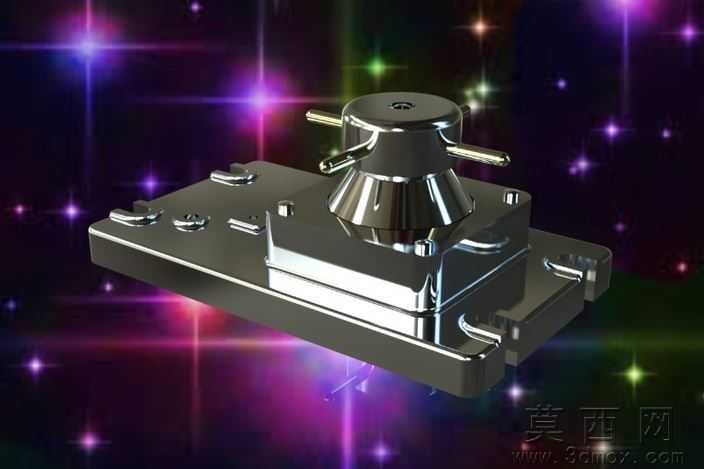

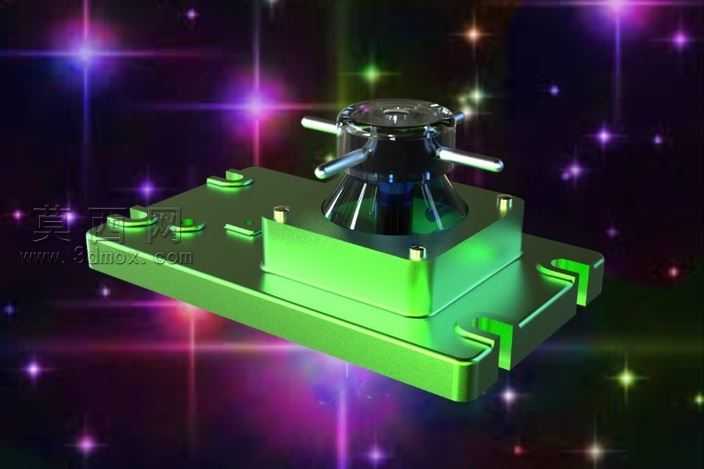

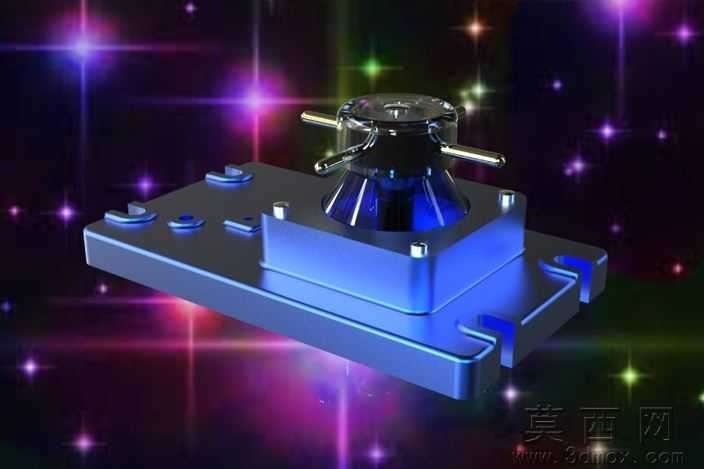

本模型为螺栓加工工序配套的专用铣削夹具，整体采用三维建模软件完成全参数化结构设计，建模过程中严格遵循机械加工工装的设计规范，对夹具的底座、定位基座、锁紧机构、操作手柄等所有零部件均进行了1:1等比例建模，完整还原了夹具的装配关系与运动逻辑。模型渲染阶段采用金属镀铬材质搭配哑光金属底座材质，通过多光源布光模拟工业产品展示效果，清晰呈现出夹具各部件的轮廓特征与金属质感，底座表面的安装槽、定位孔、紧固螺栓等细节均做了精细化建模处理，定位基座的锥面定位结构、横向操作手柄的圆柱杆结构、锁紧机构的压合面都做了倒角与圆角处理，符合实际机械加工的工艺要求，避免出现应力集中的结构缺陷。该夹具的设计思路围绕螺栓加工时四个钻头同步作业的装夹需求展开，底座采用带安装耳的板式结构，可通过螺栓快速固定在铣床或钻床的工作台上，保证夹具整体的安装刚性；中部的定位基座采用锥面自定心结构，能够快速实现待加工螺栓的径向定位，配合顶部的锁紧机构，仅需转动横向操作手柄即可完成工件的快速夹紧与松开，大幅缩短工件装夹的辅助时间；四个加工工位的定位基准统一，能够保证四个钻头加工时的位置精度，避免多次装夹带来的定位误差，有效提升螺栓加工的工序效率与加工一致性。建模过程中对各活动部件的运动行程做了干涉检查，确保操作手柄转动时不会与底座、加工刀具发生碰撞，所有配合面均预留了合理的装配公差，符合实际工装的加工与装配要求，模型的结构拆分清晰，可直接用于工装设计的参考、加工工艺的编制以及教学演示使用，能够帮助机械设计人员快速理解多工位铣削夹具的设计逻辑与结构组成。
