手动螺旋式管部夹紧装置三维结构

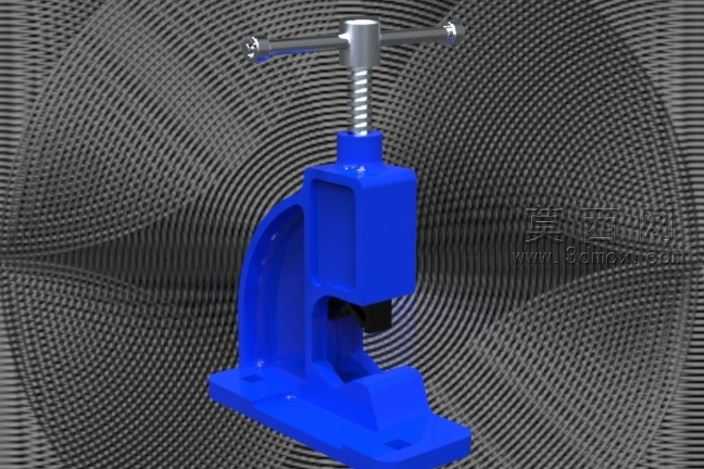

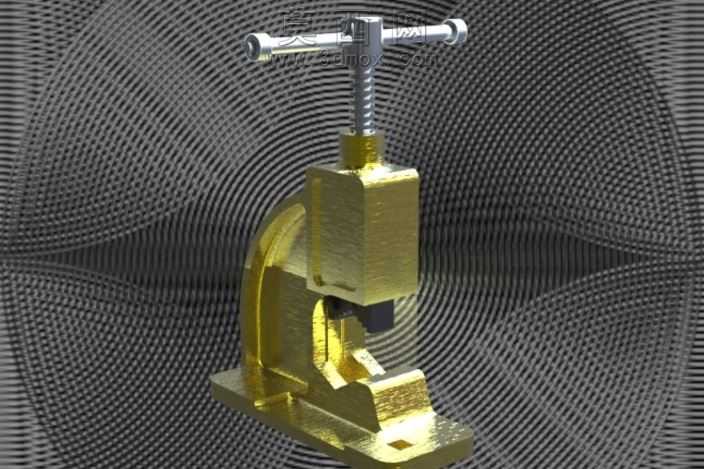

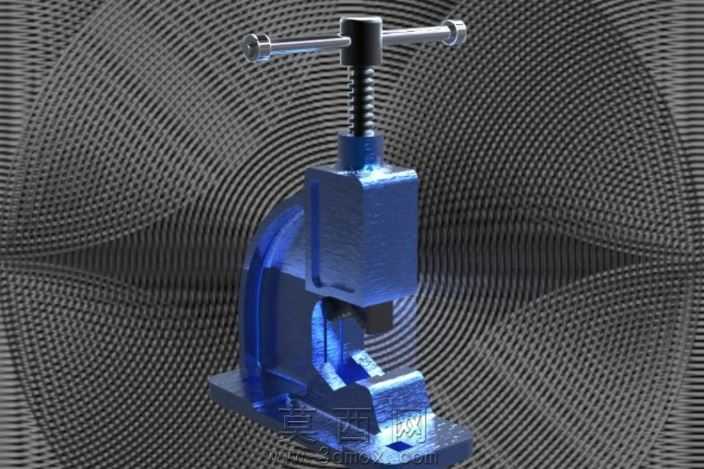

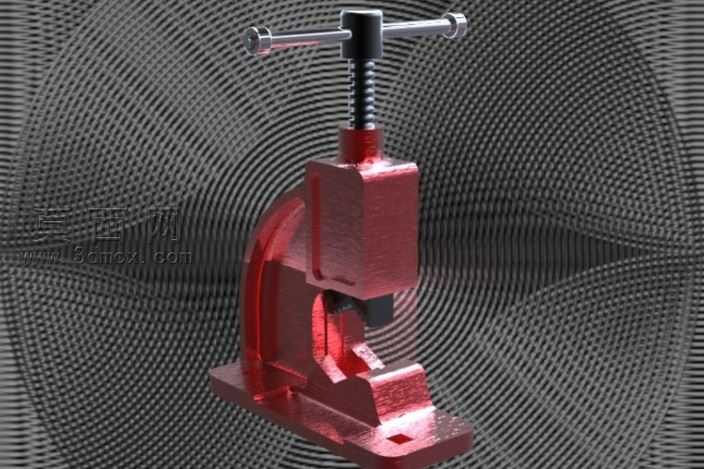

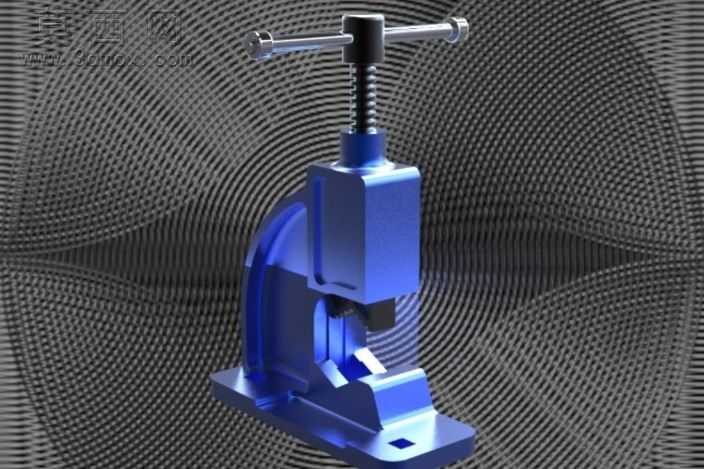

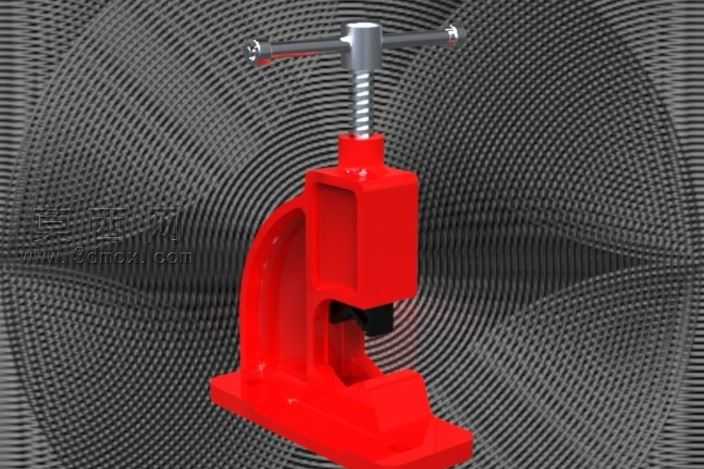

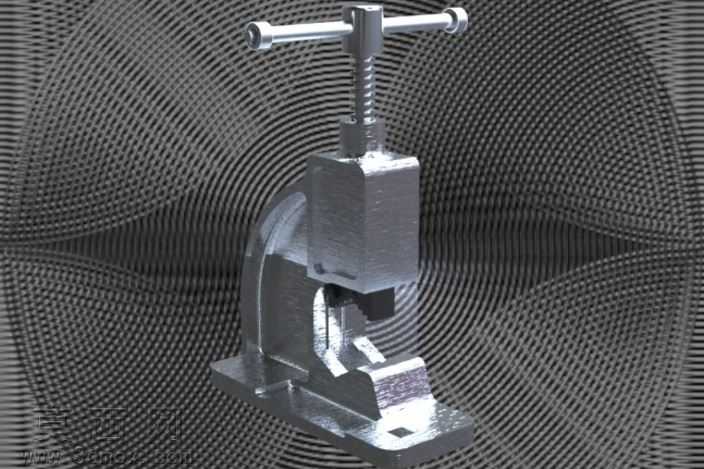

该作品为手动螺旋驱动的管部夹紧装置三维模型，建模过程中以机械加工常用手动压具的实际结构为参考，首先完成整体机架的轮廓搭建：C型立式机架采用一体式铸造结构的建模逻辑，底部设置带安装孔的平直底座，用于将装置整体固定在工作台面，机架立臂做圆弧过渡处理以降低应力集中，建模时对过渡圆角、安装孔位的同轴度做了参数化约束，保证各部件装配无干涉。上部的螺旋传动结构是模型的核心功能部分，建模时还原了T型传动螺杆、顶部T型转动手柄、下部压头的配合关系：手柄两端做防滑滚花结构的细节刻画，螺杆与机架上部的螺纹孔做精准的螺旋配合约束，压头与螺杆末端采用活动连接设计，保证下压过程中压头可自适应贴合工件表面，避免压伤管材外壁。材质渲染阶段，对装置主体的铸铁机架部分赋予哑光蓝色喷塑材质，还原工业手动夹具的常见表面处理效果，金属传动部件包括螺杆、手柄、压头赋予镀铬金属材质，调整金属材质的粗糙度与反射参数，区分出机加工金属面与铸造喷涂面的质感差异，背景采用同心圆纹理的深色哑光背景，突出装置主体的结构轮廓，渲染时开启环境光遮蔽效果，强化机架缝隙、部件衔接处的阴影层次，让整体结构的立体感更强。设计思路上，该装置针对管材类工件的装夹需求设计，依靠螺旋传动的大减速比特性，操作人员仅需转动顶部手柄即可获得较大的夹紧力，整体结构无复杂液压、气动元件，纯机械结构可靠性高，适合小批量管材加工、维修场景的工件固定使用，建模过程中对所有活动部件的行程做了限位约束，还原真实装置的操作活动范围，可直接用于工装结构演示、手动夹具原理教学等场景。
