机加工用重型台虎钳结构设计方案

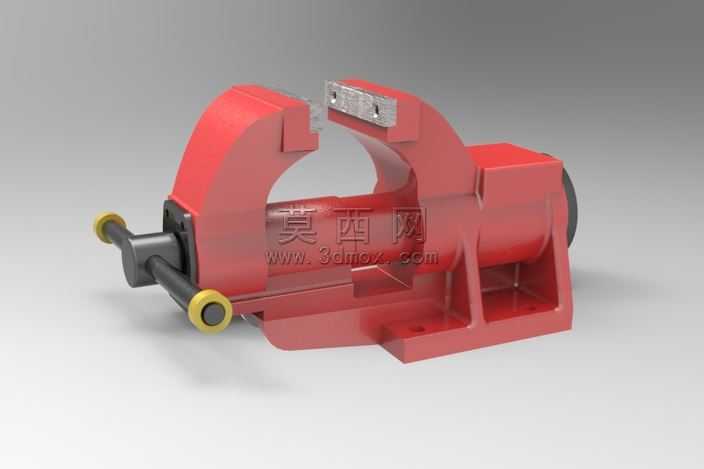

本模型为机加工场景配套的重型台虎钳三维设计作品，建模阶段以实际工业级台虎钳的测绘尺寸为基准，采用自底向上的装配建模逻辑，先完成固定钳身、活动钳身、丝杠传动副、钳口夹板、底座紧固结构、锁紧手柄等单个零件的特征建模，再通过同轴、面重合、平行度约束完成整体装配，全程严格控制各零件间的配合公差，还原丝杠与活动钳身螺母副的传动行程、钳口开合范围、底座旋转锁紧的活动间隙，确保模型结构符合真实台虎钳的运动逻辑。材质与渲染阶段针对不同零件的工业属性做了区分处理：钳身主体采用铸铁材质，渲染时还原铸铁件特有的哑光朱红漆面质感，添加细微的漆面颗粒与使用磨损痕迹，避免塑料感；丝杠、锁紧手柄、钳口紧固螺丝采用中碳钢材质，做发蓝处理的金属质感，还原金属表面的细微氧化纹理与冷加工光泽；活动钳口与固定钳口的夹板采用淬火合金钢材质，表面做防滑齿纹的细节刻画，还原齿面的高硬度金属磨砂质感；手柄两端的防滑套采用硬质橡胶材质，添加细微的防滑纹理与哑光橡胶的漫反射效果，整体渲染采用工作室柔光布光，突出零件的结构轮廓与材质差异，阴影做柔化处理避免遮挡结构细节。设计思路上围绕台虎钳的核心夹持功能做结构优化：固定钳身采用一体化C型承重结构，加厚钳身侧壁与底座连接筋位，提升重载夹持下的结构刚性，避免夹持重型工件时出现钳身形变；丝杠传动采用梯形螺纹设计，兼顾传动效率与自锁性能，夹持工件时不会因反向受力出现松脱；钳口夹板设计为可更换结构，通过沉头螺丝固定在钳身上，磨损后可快速更换，同时预留了软钳口的安装位，适配不同材质工件的夹持需求；底座设计为可旋转结构，配合锁紧手柄可实现360度方位调整，满足不同加工角度的操作需求，底座预留螺栓安装孔，可将台虎钳牢固固定在钳工工作台或机床附件平台上；手柄采用加长力臂设计，配合端部的防滑握套，操作人员可借助杠杆力获得更大的夹持力，同时手柄与丝杠的连接采用活动铰接结构，可根据操作空间调整手柄角度，适配狭窄工位的操作需求。模型完整还原了台虎钳的所有装配细节与运动关系，可用于钳工工具结构教学、机加工工位布局演示、工装夹具设计参考等场景。
