手动螺旋式起重顶升工具结构设计

　　日常汽修场景里换胎作业、小型设备安装时的高度微调、重型构件就位时的临时支撑，都离不开这类手动螺旋顶升工具的身影，它不像液压类顶升工具存在密封件老化泄压的隐患，纯机械啮合的传动结构能长时间保持支撑高度不变，哪怕在无电源、野外无配套动力的作业场景下，也能依靠人力完成重物顶升操作，是汽修班组、设备安装队、小型机加工车间常备的手动起重工具。从结构设计逻辑来看，这款螺旋顶升工具采用梯形螺纹副作为核心传动部件，梯形螺纹的牙型角为30度，牙根强度高、对中性好，传动过程中啮合间隙可控，既能够传递足够的轴向顶升力，又具备可靠的自锁性能，当顶升作业达到目标高度后，无需额外锁止结构，依靠螺纹副自身的摩擦阻力就能固定顶升位置，避免重物下坠引发安全事故。

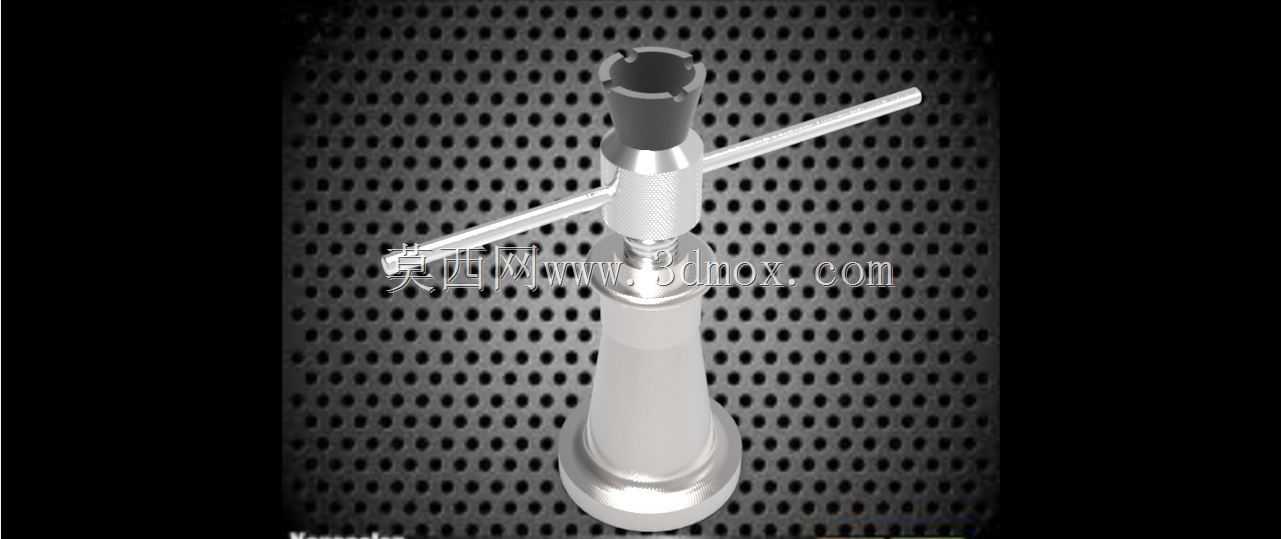

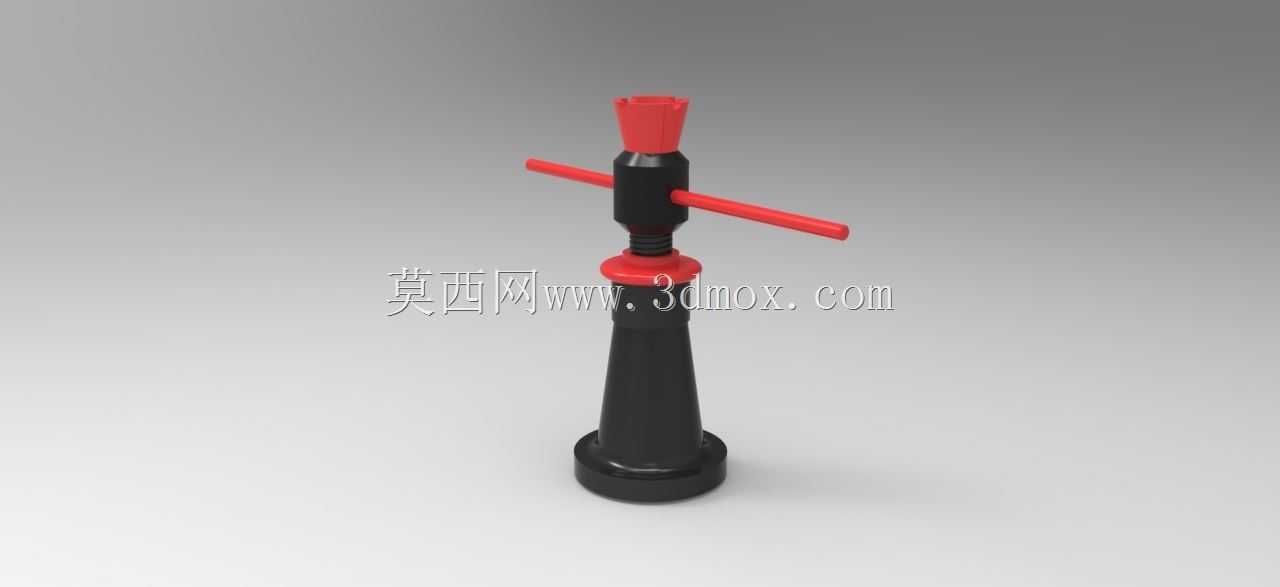

　　顶部的承托端头开有防滑槽结构，作业时可以卡入被顶升物体的底部加强筋位置，避免顶升过程中承托面打滑偏移，端头与螺杆顶端采用活动铰接设计，允许承托面在小角度范围内自适应倾斜，哪怕被顶升物体的底面存在一定坡度，也能保证接触面完全贴合，受力均匀不会出现局部应力集中。操作杆采用横向穿入螺杆顶部旋转套的结构，不需要额外的配套扳手，穿入后依靠人力转动横杆就能带动旋转套转动，进而驱动螺杆沿轴向升降，旋转套与底座之间设置有推力轴承，能够大幅降低转动时的摩擦阻力，哪怕顶升重量接近额定载荷，单人操作也能顺畅转动横杆完成升降，不会出现卡滞、费力的情况。底座采用大直径锥形扩口结构，底部端面做了滚花防滑处理，作业时与地面的接触面积足够大，单位面积压强更低，

　　哪怕在硬化不充分的泥土地面、环氧地坪上作业，也不会出现底座下陷、侧翻的问题，锥形的底座结构从下往上逐步收窄，既保证了底部支撑的稳定性，又控制了整体的材料用量，降低工具自身重量，方便单人携带转场。从安装边界与尺寸适配角度来说，这款螺旋顶升工具的最低闭合高度适配普通家用轿车、轻型货车的底盘离地间隙，不需要额外挖槽或者垫高就能直接塞入车辆底盘的顶升点位，最大顶升行程覆盖常规换胎、设备微调的高度需求，作业时不需要多次垫高底座就能达到目标高度。整体外表面采用镀铬防锈处理，螺杆与螺纹副的配合面做了精磨加工，表面粗糙度控制在合理范围，日常存放时不容易生锈卡滞，定期涂抹润滑脂就能保证长期使用顺畅，旋转套与螺杆之间设置有防尘毡圈，

　　能够阻挡作业时的泥沙、灰尘进入螺纹啮合面，避免磨粒磨损降低螺纹副的使用寿命。在实际选型使用时，需要注意这款工具的额定顶升载荷匹配，不能超载荷使用，作业前要确认承托端头完全卡入被顶升物体的承重点位，底座放置在坚实平整的地面上，转动操作杆时要匀速施力，避免冲击力损坏螺纹副，顶升到位后最好搭配安全支架做二次防护，进一步提升作业安全性。这类纯机械结构的顶升工具没有易损的密封元件，维护成本极低，正常使用情况下仅需要定期清洁、润滑螺纹副就能保持良好的工作状态，相比液压顶升工具更适合低频、零散的户外作业场景，不会因为长期存放出现漏油、失压的问题，随时取用都能可靠工作。
