DN25旋翼式冷水水表结构三维造型

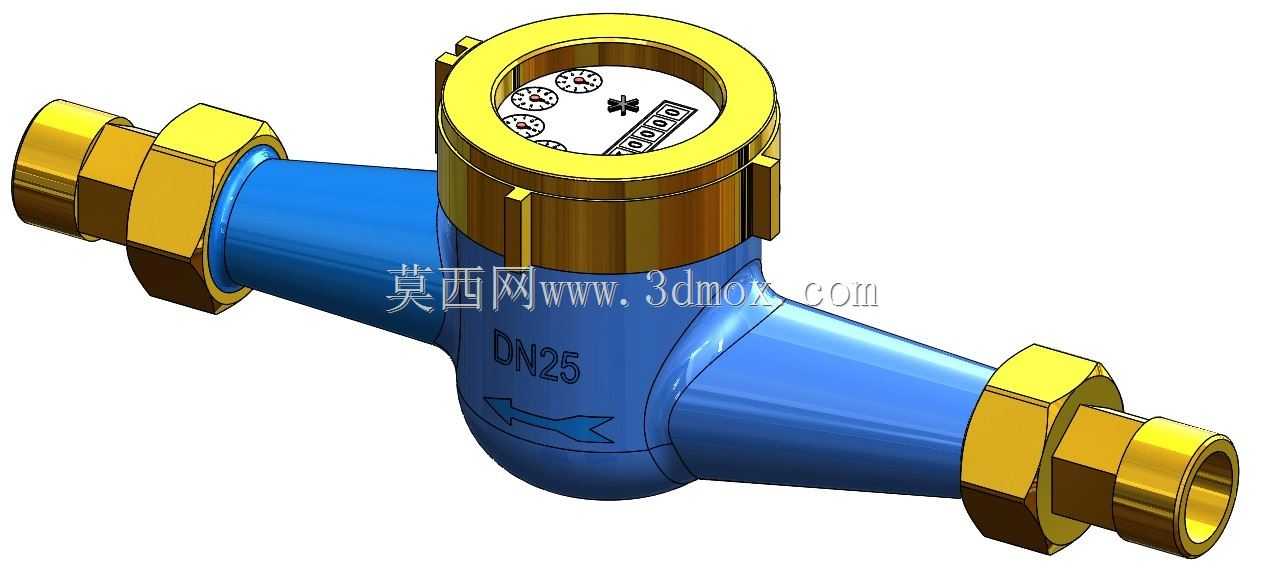

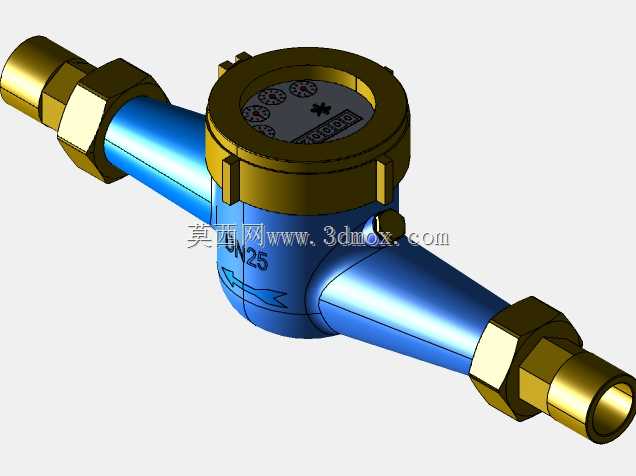

　　这套DN25旋翼式冷水水表三维造型，还原了民用与工业给排水系统中最常见的小口径计量终端完整结构，可直接用于二次供水设备选型、管道装配干涉校核、水表井布局设计以及给排水成套设备的三维布管演示。模型完整呈现了表体、两端活接螺母、接管接头、表盖压圈与刻度表盘五大核心部分，蓝色壳体对应工程中常用的铸铁或铜合金喷塑冷水表本体，金色接头部分还原了黄铜锻压活接的典型外观，表身铸有DN25公称通径标识与水流方向箭头，装配关系完全贴合现场安装逻辑。

　　从实际用途来看，该规格水表公称通径25mm，对应1英寸管道，常用流量Qn=3.5m³/h，广泛应用在住宅分户进水、商铺用水计量、小型换热站补水支路、暖通空调冷却水支管、园林灌溉管路等场景，核心功能是通过管内水流冲击旋翼叶轮转动，经齿轮减速机构带动字轮计数，累计流过管道的冷水体积，1个读数脉冲对应1升过水体积，计量精度满足民用贸易结算要求。

　　结构设计上，水表采用水平旋翼式单流束结构，进水端与出水端呈同轴直通布局，表腔中部为扩腔结构，为叶轮预留旋转空间，两端锥形过渡段既降低水流局部阻力，也保证流体以稳定流态冲击叶轮。两端配置的活接螺母是现场安装的关键结构：安装时先将黄铜接管套入活接螺母，接管外螺纹与管道内丝连接，再将活接螺母拧紧在表体两端的外螺纹接头上，无需转动表体即可完成密封对接，后期拆表校验或更换时无需切割管道，维护便利性极强。表盘顶部的黄色压圈为表玻璃锁紧结构，既密封表腔防止水汽进入计数机构，也可在检定周期开启后调整机芯、校验读数。

　　安装边界方面，该水表整体长度适配DN25管道标准安装距，两端活接外接螺纹为G1管螺纹，表体顶部表盘直径大于壳体外径，布置水表井或管廊支架时，需在表体上方预留足够的读数与开盖操作空间，前端建议保留不小于5倍管径的直管段，后端保留不少于2倍管径直管段，避免弯头、阀门紧邻水表造成流态紊乱影响计量精度；安装时必须对齐表身箭头指向，保证水流方向与标识一致，同时表盘保持水平朝上，旋翼轴处于垂直状态，否则会增大叶轮摩擦阻力，带来计量偏差。建模过程中所有配合面均按实际装配公差还原，活接与表体的螺纹旋合长度、密封端面位置、接头六角对边尺寸都符合管件设计规范，可直接用于管道装配模拟、安装工装设计以及给排水设备的成套模型集成。
