小型直流降压电源转换电路板结构

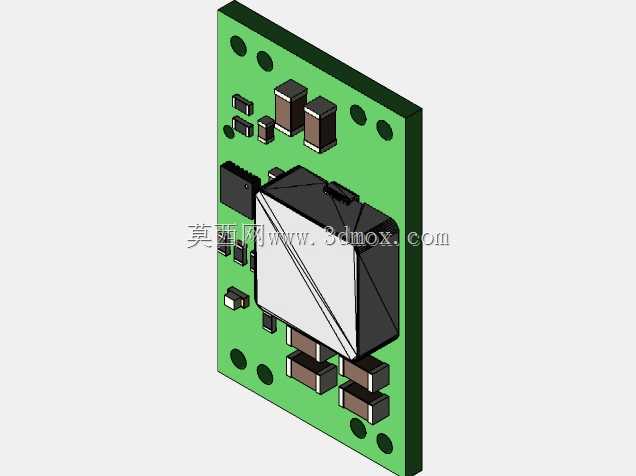

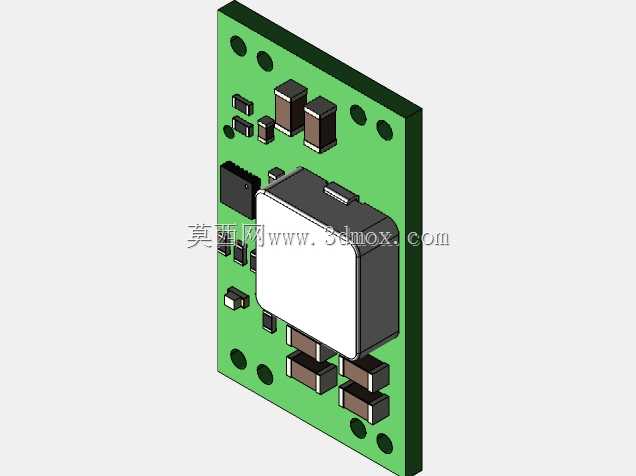

　　该结构呈现的是一块面向紧凑安装空间的直流-直流电源转换模块，核心由绿色PCB基板、主控功率器件、贴片阻容元件、电感及周边无源器件组成，整体采用立式板卡布局，适合在工业控制板卡、小型嵌入式设备、传感器供电支路、移动机器人机载电源、实验台架配电单元等空间受限场景中使用。

　　从实际用途看，这类模块承担前端母线电压到后端负载工作电压的变换任务，常见于24V、12V输入转5V或其他低压直流输出的供电链路，为单片机、通信模组、小型执行器提供稳定电压。板上中央体积较大的屏蔽功率器件承担主要能量变换或储能作用，周边排布的贴片电容、电阻、二极管和集成电路分别完成滤波、采样、反馈、开关驱动和保护功能。元件分区遵循功率回路短、信号回路远离干扰源的布置思路：功率器件集中在板中部，输入输出侧预留滤波电容位置，板边四角设置安装孔，便于通过铜柱、螺钉或塑料隔离柱固定在设备内腔。

　　建模时需要重点还原PCB的板厚、四角通孔孔径与孔位间距，这些尺寸直接决定模块能否装入既有安装腔。板边轮廓为规则矩形，四角开孔形成明确安装边界；元件高度方向以中央屏蔽器件最高，外围贴片元件高度较低，因此在整机堆叠时，中央区域需要保留最大垂直避让空间，板边区域可贴近壳体或相邻线束。若用于金属壳体内，还应在最高元件与壳壁之间保留绝缘间隙，避免振动磨损或短路。

　　结构表达上，PCB基板按绿色阻焊层实体处理，焊盘、元件本体和金属端子分别建立独立体，便于在总装中检查干涉。贴片芯片、电容、电阻采用简化但比例准确的封装外形，中央模块保留金属上盖与黑色塑封侧壁的层次关系，能够真实反映装配后的视觉效果和占用包络。对于选型人员，可将该模型直接放入控制柜、传感器盒或无人机载荷舱中，核对板边孔位、接插件方向以及高元件与外壳之间的距离；对于硬件结构工程师，则可据此评估散热空间、灌封可行性和线束走向。

　　该类模块不追求复杂机械传动，而强调电子元件在有限板面上的高密度集成。设计中通过矩形板形降低裁切和装配成本，通过四角安装孔提高固定可靠性，通过高低元件分区兼顾电气性能与结构紧凑性。三维建模时保留元件之间的安全间距、焊盘外轮廓和板边空隙，能够帮助团队在开模或样机加工前发现装配冲突，减少后期反复改板。
