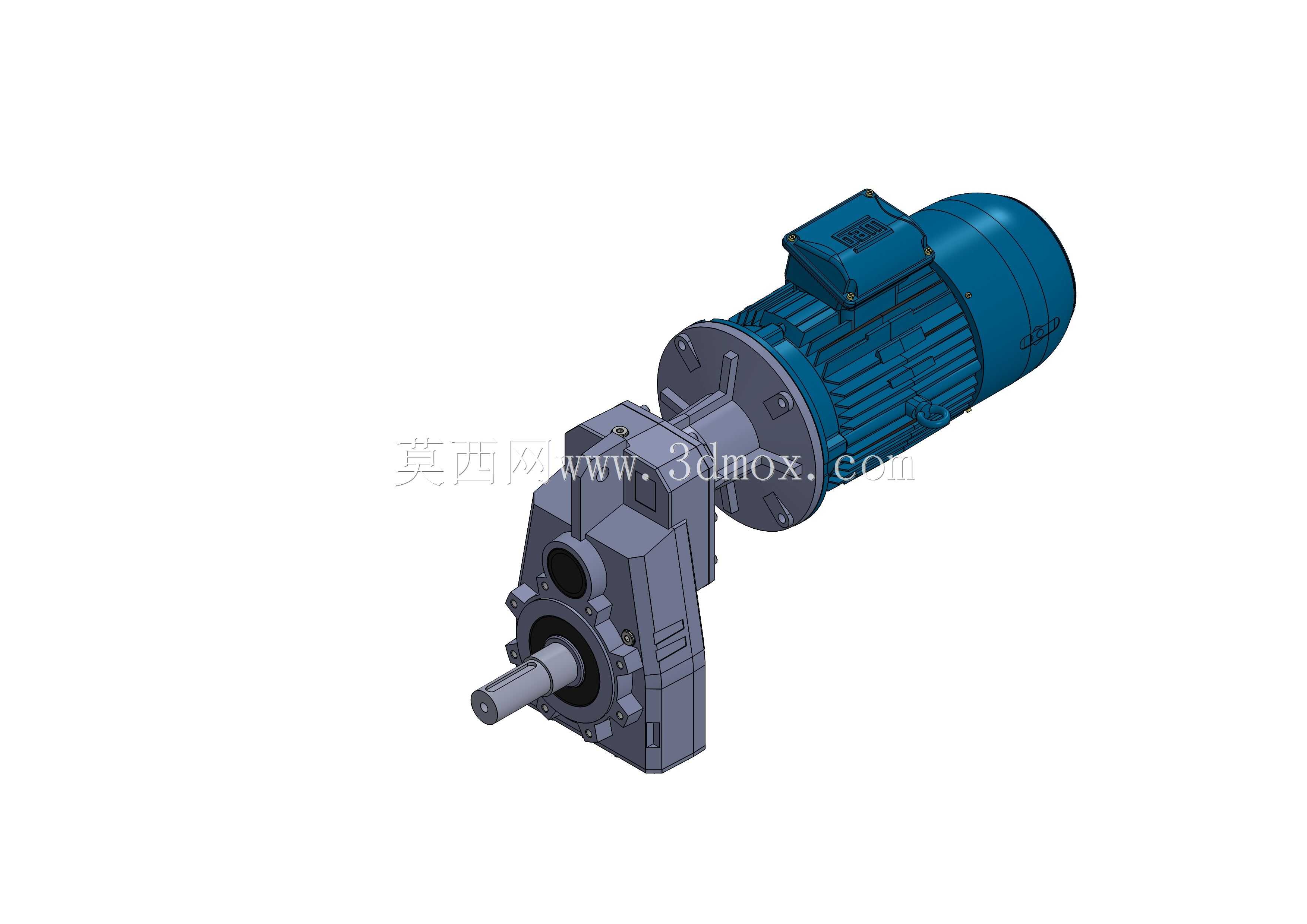

WEG配套同轴减速电机传动总成

　　这套同轴式减速驱动总成，将WEG系列三相异步电动机与齿轮减速箱体直连集成，在各类连续运转的工业产线里承担低速大扭矩动力输出的核心角色。从现场适配场景来看，这类驱动单元大量用在带式输送机的主动辊驱动、小型搅拌工位的主轴传动、自动化仓储的辊道输送、包装生产线的进给机构以及轻工设备的匀速牵引环节，相比电机直连负载的方案，它能把电机原生的高转速降到工艺需要的输出区间，同时把输出扭矩放大到匹配负载阻力的水平，避免电机长期过载发热。

　　从结构设计逻辑上，电机端采用法兰直装的方式和减速箱壳体对接，同轴布局让整套驱动的轴向长度更紧凑，不需要额外加装联轴器和过渡安装座，在设备机架侧边安装时占用的横向空间更小。减速箱部分采用铸铁壳体，筋位沿着箱体受力方向布置，既可以承受齿轮啮合产生的径向反力，也能抑制满负载启停时的箱体形变，输出轴采用实心轴伸结构，轴端预留标准键槽，现场可以直接套接链轮、联轴器或者传动带轮，对接不同形式的负载端。

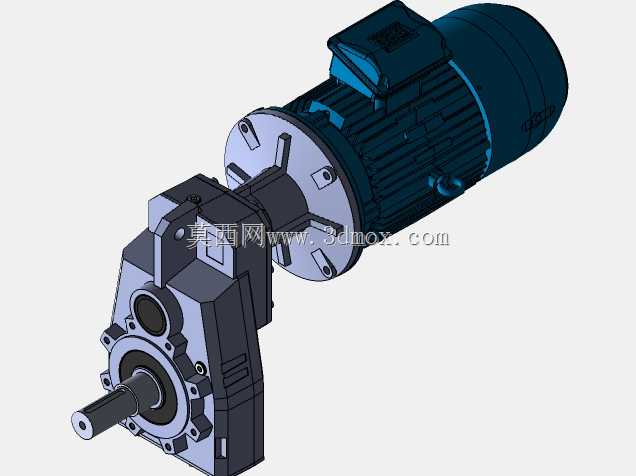

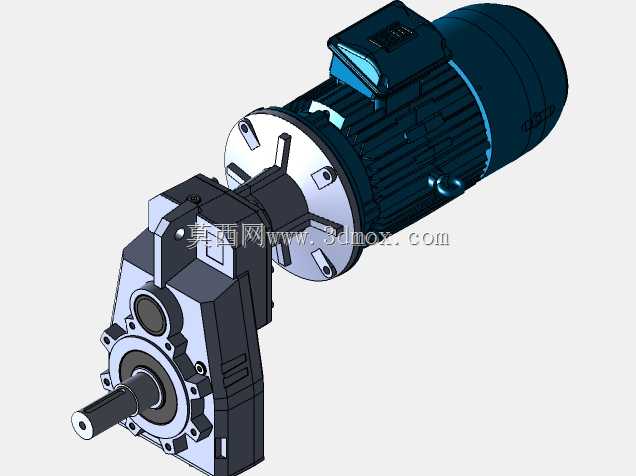

　　建模过程中完整还原了电机侧的散热筋排布、顶部接线盒的安装方位、吊环螺栓的装配位置，以及减速箱侧面的油位观察孔、透气塞、放油堵这些运维细节，所有装配配合面的止口尺寸、法兰孔位分布都按照实际安装边界做了对齐。在做设备布局校核时，可以直接把这套总成导入产线装配体，核对电机尾部到减速箱输出轴端面的总轴向长度，确认输出轴中心高和机架安装面的匹配关系，同时避让开接线盒开盖操作、检修时拆换电机的操作空间，不会出现布局阶段预留空间不足、后期现场安装干涉的问题。

　　传动参数层面，该单元匹配11kW功率等级的电机，4极电极的同步转速对应工频下1500rpm级输入，减速级把输出转速降到约2.6rpm区间，输出扭矩可达500N·m以上，箱体防护等级达到IP55，可适应多粉尘、偶尔有溅水的车间环境，绕组适配220V/380V三角/星形接线切换，能对接不同厂区的供电制式。选型时可以根据负载的启动惯量、每日运行时长、冲击载荷频次核对安全系数，三维模型里把所有外接安装孔的位置、轴伸直径、键槽尺寸都做了1:1还原，结构工程师不需要反复对照二维样本手册，就能直接在装配里完成干涉检查、安装板开孔定位和传动件匹配，大幅缩短前期方案设计的校核周期。
