1uF50V贴片铝电解电容三维结构

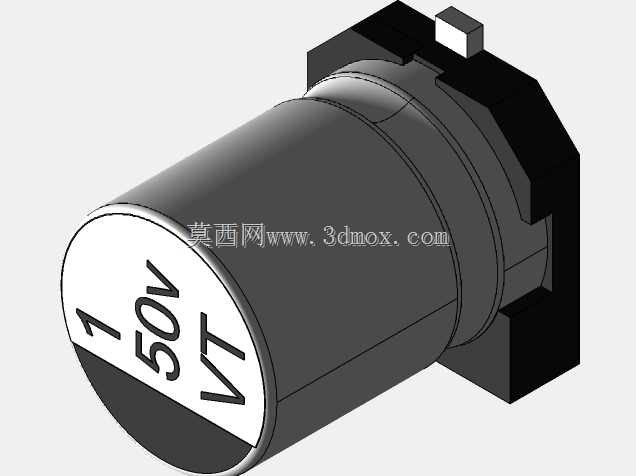

　　在消费电子、工业控制板卡、车载电子模块的PCB布局设计环节，贴片式电解电容是板上电源滤波、信号退耦、储能缓冲回路里的常用被动元件，不同于直插式电解电容需要预留引脚穿孔空间，这类贴片封装的元件能够适配SMT全自动化产线的贴装流程，在回流焊工序中完成焊接固定，大幅提升板卡组装的生产效率，同时缩减板卡整体的垂直占用空间，适配轻薄化电子设备的结构设计需求。这款1uF容值、50V耐压规格的贴片电解电容，主体采用圆柱形铝壳封装结构，顶部端面印有容值、耐压、极性标识，设计阶段特意将极性标识做了凸起与印刷双重标注，避免SMT贴装过程中出现极性反向的装配错误，要知道电解电容极性反接不仅会导致电容失效漏液，严重时还会引发板卡短路烧毁的问题，

　　双重标识的设计能够给贴装视觉定位、人工复检两个环节都提供明确的识别参照。元件底部搭配黑色耐高温塑封底座，底座两侧设置有对称的焊接焊盘接触面，焊盘的伸出长度、与电容主体的间隙都严格按照行业通用SMD封装尺寸规范设计，在PCB封装绘制时，焊盘的宽度、间距匹配5mm直径规格的电容安装要求，不需要额外调整钢网开口尺寸，就能适配常规锡膏印刷的厚度要求，保证回流焊后焊锡浸润充分，减少虚焊、立碑等SMT常见焊接缺陷。从结构设计的细节来看，电容主体圆柱面与塑封底座的配合处做了限位卡扣结构，能够避免在贴装吸嘴取料、高速移动贴装的过程中，电容主体与底座出现移位偏移，保证吸嘴拾取的中心点始终与元件重心重合，提升高速贴片机的取料成功率。在实际板卡布局中，

　　这类电容通常布置在IC芯片的电源引脚就近位置，用来滤除电源线上的高频纹波，同时在负载瞬时电流波动时提供短时的储能补偿，5mm的主体直径、对应高度的尺寸边界，能够让结构工程师在做板卡堆叠设计时，精准预留元件的安装空间，避免与外壳、散热片、相邻接插件等结构件出现干涉。建模过程中，还原了铝壳表面的哑光金属质感、顶部印刷标识的字体比例、塑封底座的拔模斜度，甚至焊盘表面的镀锡层质感都做了对应呈现，对于做PCB三维布局校验、设备板卡结构干涉检查的工程师来说，这个模型能够直接导入到装配环境中，模拟真实元件的空间占位，提前排查布局阶段的空间冲突问题，不需要等到打样阶段才发现元件与结构件干涉，大幅缩短产品研发的打样迭代周期。

　　不同于陶瓷贴片电容的无极性结构，电解电容的极性标识、圆柱形主体与方形底座的组合结构，在建模时需要重点处理不同材质部件的配合公差，铝壳与底座的配合间隙控制在合理的装配公差范围内，既符合实际生产中的装配工艺要求，也能在三维装配时真实还原元件的实际形态，不会出现模型部件干涉或者间隙过大失真的问题。在车载电子的高温工作环境下，这类贴片电解电容的底座材质需要耐受回流焊的高温以及长期工作的温升，建模时还原的底座外形尺寸，也能帮助热仿真工程师在做板卡热分析时，准确设置元件的热阻参数、散热表面积，提升热仿真结果的准确度。
