高清视频传输用HDMI显示端口插头三维设计

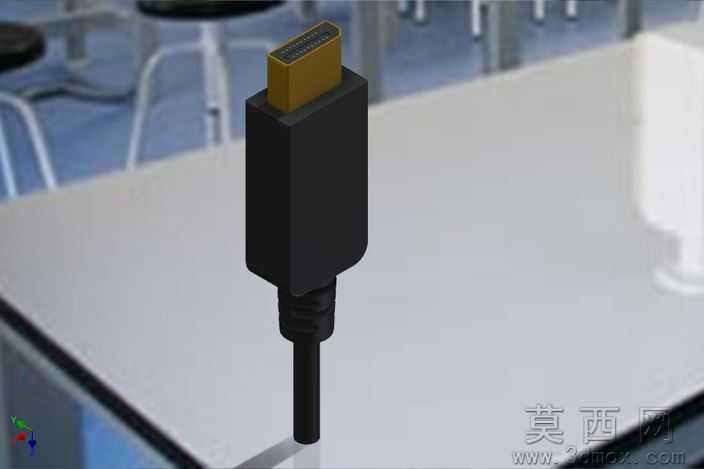

本模型为高清视频信号传输场景使用的显示端口电缆插头，建模过程以实物测绘尺寸为基准，在三维建模环境中先完成整体轮廓的草绘搭建，首先绘制插头金属接触端的矩形截面，拉伸生成金手指部分的基础实体，再对接触端边缘做0.2mm的倒角处理，还原实物插拔时的导向结构，避免尖锐边角造成接口刮损。随后构建插头的黑色绝缘外壳部分，外壳采用圆角长方体结构，建模时特意在外壳与线缆衔接处设计了阶梯式的防弯折护套，通过多段不同直径的圆柱拉伸叠加，再做过渡圆角处理，还原橡胶材质护套的锥形收束形态，模拟实际使用中线缆反复弯折时的应力释放结构，避免线缆根部断裂。金属接触端赋予镀金金属材质，调整材质的反射率与粗糙度参数，还原金层温润的金属光泽，外壳部分赋予哑光黑色硬质塑料材质，调低高光反射值，添加细微的颗粒质感模拟注塑外壳的表面肌理，尾部的线缆部分赋予黑色橡胶材质，添加轻微的凹凸纹理模拟线缆外皮的磨砂触感。渲染阶段采用三点布光方案，主光源从斜上方45度角打亮插头主体，勾勒出外壳的轮廓线条，补光从侧面弱化阴影死黑区域，背光源打亮金属接触端的边缘，突出金手指部分的金属质感，背景采用浅灰色渐变桌面，搭配轻微的环境反射，让整体渲染效果贴近实物实拍的视觉感受。结构设计上严格遵循HDMI接口的标准尺寸规范，金属接触端的引脚间距、外壳长宽高参数均符合通用接口的公差要求，外壳内部预留了线缆焊接的空腔结构，防弯折护套的长度与厚度经过参数化调整，既保证足够的支撑强度，又不会过硬影响线缆的正常弯曲，整体模型的装配关系完全还原实物的组装逻辑，可用于接口结构验证、产品展示动画制作以及相关配件的适配设计参考。
