双工位齿轮齿条拾取放置移栽机构

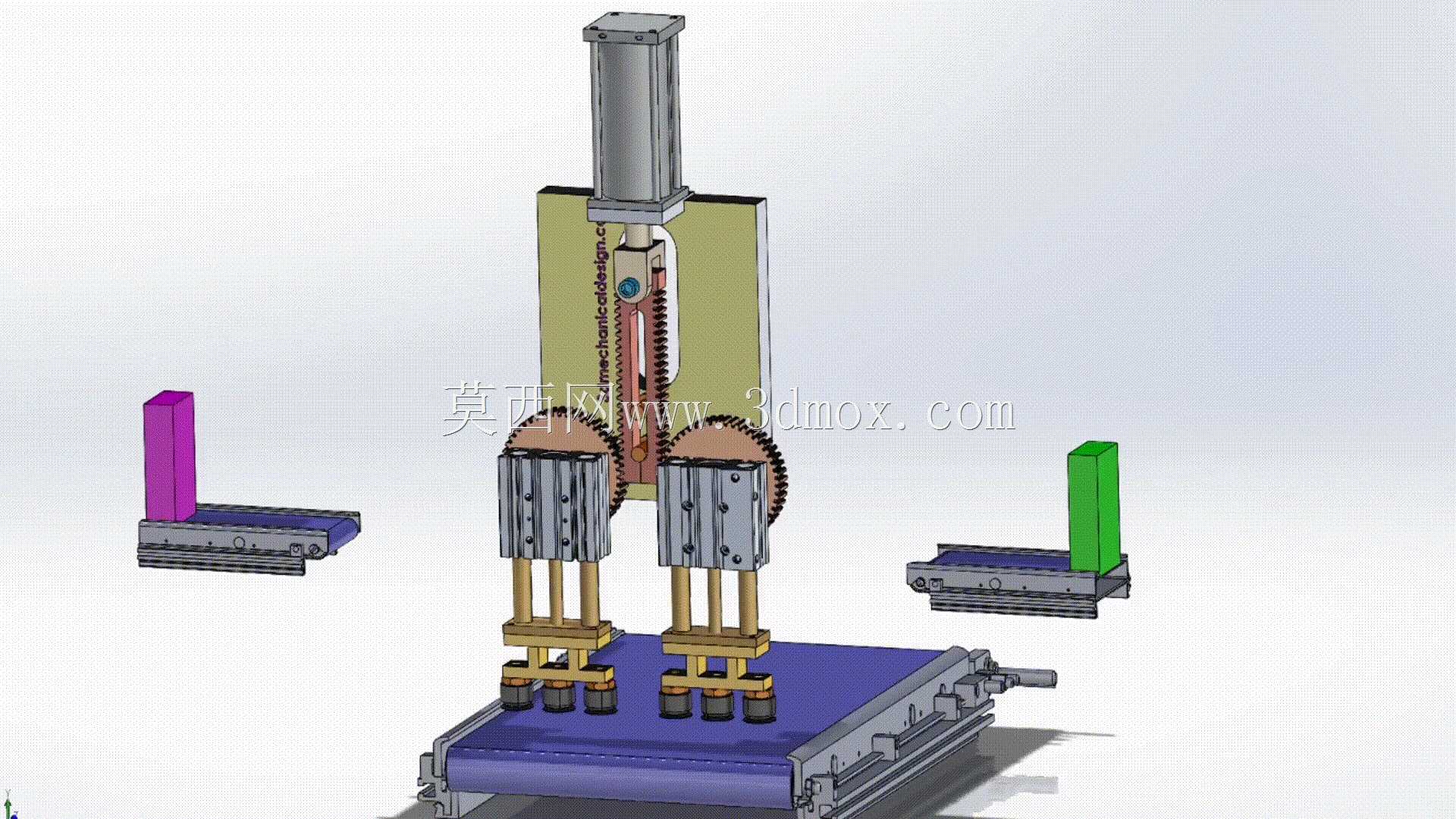

　　这套移栽执行机构主要面向产线中短距离工件转序场景，常见于机加工单元上下料、激光加工工位取放、焊接工位工件换位以及装配线双工位交替供料环节，用来替代人工完成工件在两个平行输送工位与中间作业位之间的抬升、横移、下放动作。整套结构以底部滑动承载平台作为安装基准，平台预留直线导轨安装面与拖链排布空间，现场布局时可直接将底座固定在工位铝型材框架或者钢制机架台面上，两侧伸出的小型输送载台分别对应上料来料位与下料完成位，载台上方设置定位块，紫色与绿色挡块对应不同工件的限位边界，避免工件移栽过程中出现侧向偏移。

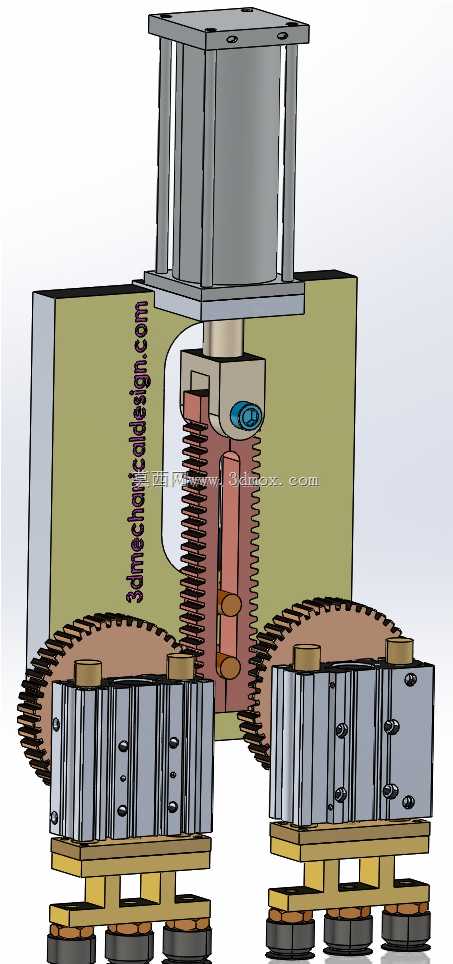

动力传递部分采用竖直布置的气缸作为升降执行源，气缸输出端连接滑动座，滑动座两侧与立式导向板配合，

　　导向板内嵌直线导轨约束升降自由度，杜绝升降过程中偏摆。横移动作依靠两组对称啮合的齿轮齿条组件实现，齿轮分别带动左右两套拾取头支架，齿条沿竖直导向板排布，齿轮转动时两套拾取头可同步完成相向或反向位移，保证双工位取放动作节拍一致。拾取端采用双组并行导向轴搭配缓冲吸嘴结构，每套拾取头配置四根导向柱与下端弹性压头，接触工件时压头可小幅浮动补偿工件高度公差，避免硬接触刮伤工件表面。

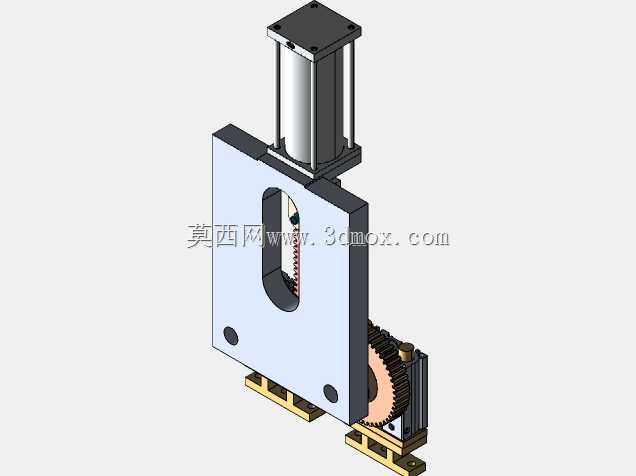

设计阶段优先考虑工位安装边界，整体横向占用宽度覆盖两侧输送载台外沿，竖直方向最高处为气缸缸筒顶端，布局时需在缸筒上方预留管路走线与维护拆卸空间，底座滑动行程匹配两工位中心间距，齿轮啮合侧预留齿侧间隙调整垫片，装配时可通过垫片厚度控制回程间隙，

　　保证横移定位精度。气动回路中升降气缸与拾取端真空回路分开排布，气管沿立式支架侧边走线，随动部位预留弯曲余量，避免往复运动中管路拉扯。两套拾取头对称布置的优势在于单循环可同时完成左侧待加工工件取料与右侧成品工件放料，空行程占比大幅缩短，适配机床加工工位高频次上下料需求，结构中所有运动副均采用标准导轨、齿轮与气动元件，后期维护更换备件无需定制加工，产线改造时也可根据工件尺寸调整拾取头安装间距，适配不同规格块状工件的转序作业。
