22mm面板式红色急停控制按钮

　　这款22mm规格的红色蘑菇头急停按钮，是工业设备安全回路里最基础也最关键的人机交互元件，在各类机床、自动化生产线、输送设备、冲压加工工位的操作面板上都属于强制配置的安全部件。日常设备运行过程中，当现场出现人员误入危险区域、工装卡滞、物料偏移或者设备动作异常的突发状况时，操作人员不需要额外寻找操作菜单或者分步关停设备，直接拍下这个醒目的红色大蘑菇头，就能立刻切断设备的动力控制回路，让运动轴、主轴、输送机构立刻停止输出，避免事故扩大。

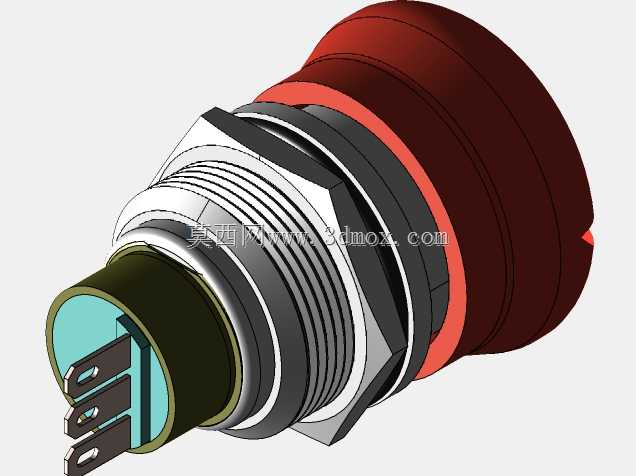

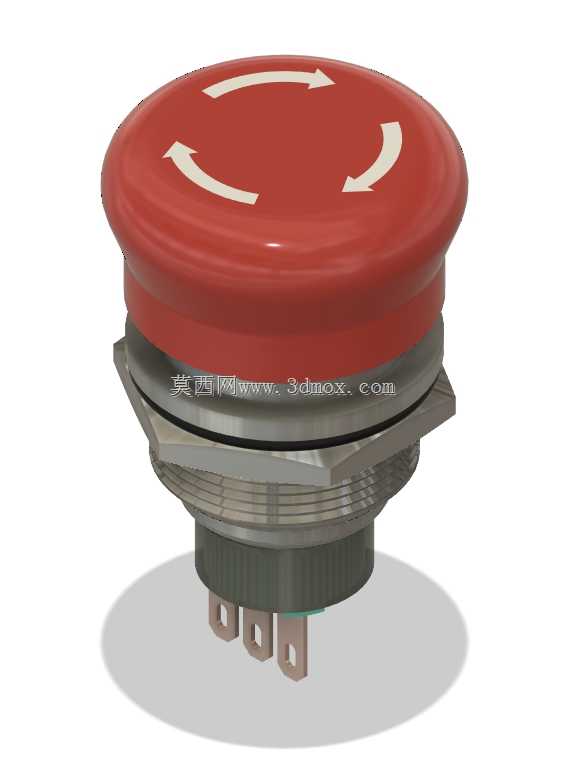

　　从结构设计来看，这款按钮采用标准22mm面板开孔安装方案，安装螺纹段长度适配常规2~4mm厚度的钣金操作面板，配套六角锁紧螺母可以从面板背面把按钮本体牢牢固定在开孔位置，正面的红色蘑菇头操作帽直径远大于普通启停按钮，拍按的时候不需要精准对准点位，手掌或者手肘快速按压都能可靠触发，帽体表面模压的双向旋转箭头，明确标注了触发后解锁的操作方向：拍下锁定之后，只需要按照箭头方向顺时针或者逆时针旋转帽体，按钮就会自动弹起复位，不需要额外提拉操作，现场应急处置之后的故障排查复位流程非常顺手。

　　建模过程中首先对齐了市面主流22mm急停按钮的安装边界：面板开孔公差控制在φ22+0.5mm范围内，按钮本体下方的接线端子预留了足够的接线空间，适配常规0.5~2.5平方毫米的多股控制导线，端子的排布间距符合低压电气元件的爬电距离要求，不会出现接线之后相邻端子短路的问题。按钮中部的防水密封胶圈结构也做了完整还原，安装在面板上之后可以达到IP65级别的正面防护，车间里的切削液飞溅、粉尘落尘都不会渗入按钮内部的触点结构，长期在油污、多尘的加工车间环境里使用也不会出现触点卡滞、接触不良的故障。

　　在整机设备的布局设计阶段，这类急停按钮的安装位置有明确的工程规范：操作面板的主操作位必须布置一只，设备机身的两端、长输送线的每隔数米位置也要额外加装，所有急停触点都要串联接入安全继电器回路，任意一只按钮被拍下都会直接切断动力回路的接触器供电，这款三维模型完整还原了按钮的所有外部装配特征，结构工程师在做面板开孔布局、电气接线排布的时候，可以直接把模型调入装配体，核对按钮和周边旋钮、指示灯的间距，避免出现安装之后操作干涉、接线端子和面板内部其他元件碰撞的问题，不需要再反复测绘实物尺寸，大幅缩短设备操作站的设计周期。
