MG995舵机配套六星星形输出连接臂

　　该零件是大扭矩金属齿轮舵机输出端常用的六向延伸式舵盘，主要承担舵机转轴与外部执行连杆、摇臂、负载支架之间的扭矩传递任务，在小型机器人关节、航模舵面控制、多自由度教学平台、自动化夹持机构以及桌面级机械臂中使用频率较高。相比标准单臂或十字舵盘，六臂放射结构能够在同一安装平面内同时对接多组连杆，减少额外转接板的堆叠，使舵机周边的传动布局更加紧凑。

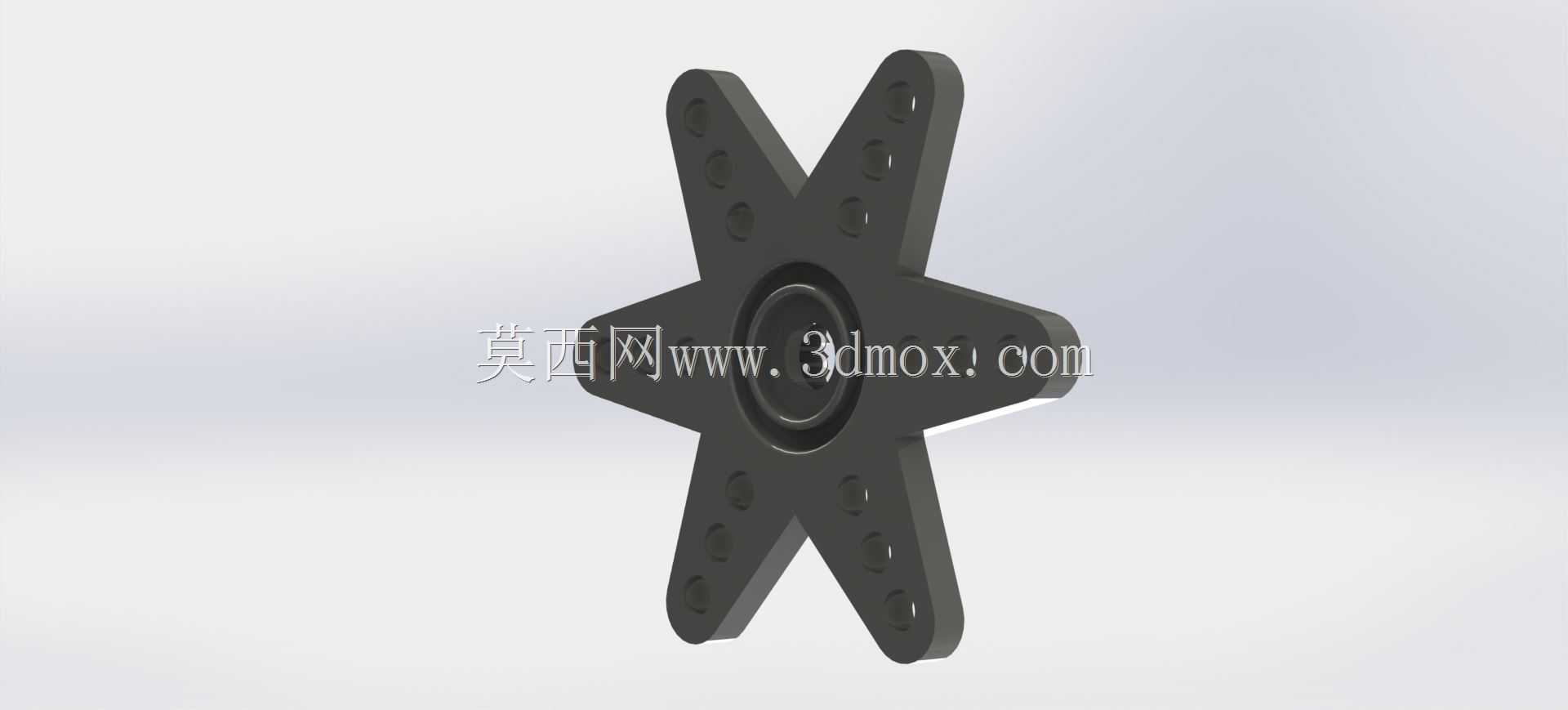

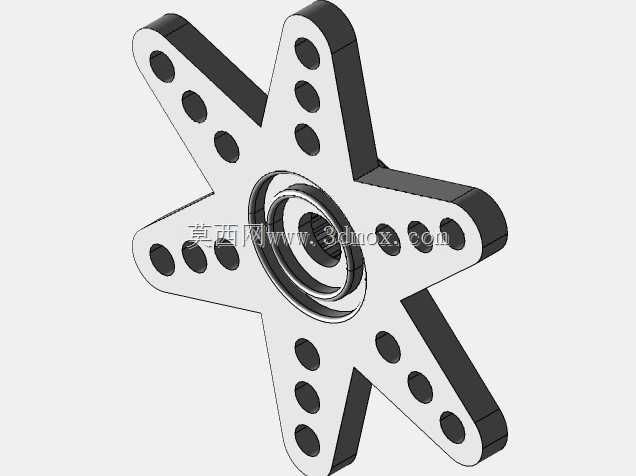

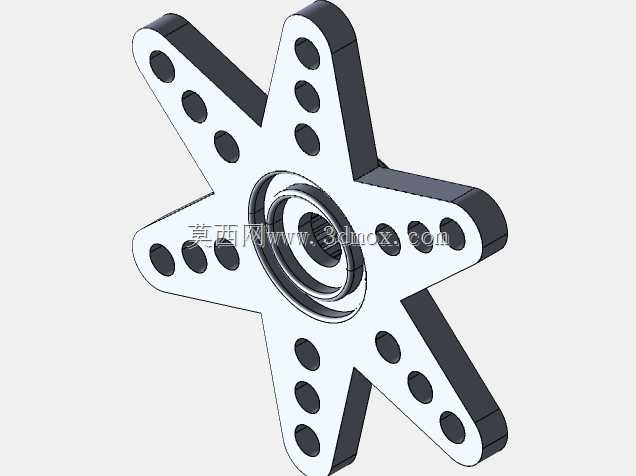

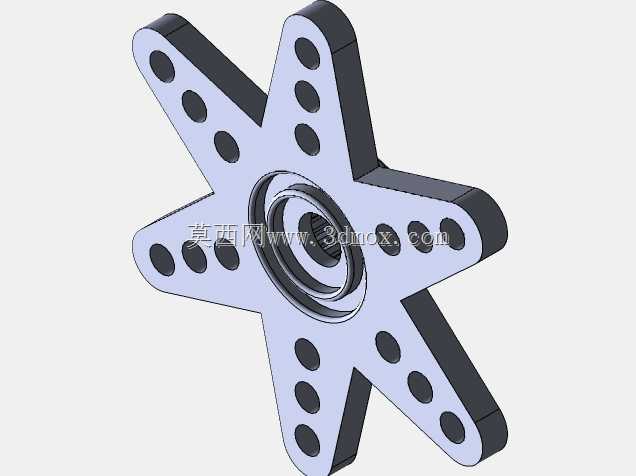

　　从结构上看，零件中心为带沉台的轮毂区域，内孔与舵机输出花键配合，端面预留锁紧螺钉过孔，装配时通过中心螺钉将舵盘压紧在输出轴上，防止往复摆动过程中出现周向打滑。六条臂沿圆周均匀分布，臂身采用等宽扁平截面，在保证抗弯刚度的同时控制转动惯量，适合舵机频繁正反转、快速定位的工作状态。每条臂上沿长度方向布置多个安装孔，孔位覆盖不同回转半径，设计者可根据连杆铰点位置选择合适孔距，从而调整输出端的线位移、摆角增益和机构力臂。

　　建模时需要重点控制中心花键孔与各臂孔系的位置度。中心孔决定舵盘与舵机轴的同轴度，若配合间隙过大，舵机在换向瞬间会产生明显空程；六组臂孔则应保持同一平面和一致节圆，避免连杆安装后出现别劲。臂与轮毂交接处采用圆滑过渡，能够降低应力集中，因为舵机在堵转或冲击负载下，最大弯矩通常出现在根部区域。零件外缘轮廓简洁，厚度方向保持均匀，既适合注塑、激光切割后折弯补强，也可按受力需求采用铝合金或工程塑料加工。

　　安装边界方面，该舵盘以舵机输出轴轴线为回转中心，六臂外端构成最大旋转包络圆，结构设计时需在包络圆外侧预留连杆摆动空间，防止臂端与舵机壳体、机架或线束发生干涉。背部沉台用于贴合舵机输出轴台阶，装配后应保证舵盘端面与舵机安装面平行；多孔位布局允许拉杆、球头扣或小支架直接固定在臂上，也可通过垫片调整铰接高度。

　　在实际机构选型中，这类星形舵盘适合需要一个舵机同时驱动多个对称连杆的场景，例如并联夹持器、仿生足端传动、云台联动机构和模型车船舵面同步控制。设计人员可依据舵机额定扭矩、目标摆角和连杆拉力，校核臂根弯曲强度、孔壁挤压强度以及中心螺钉压紧力。若负载集中在单条臂上，应优先选用靠近根部的孔位；若追求较大行程，则可选用外端孔位，但需同步降低负载或提高材料刚度。
