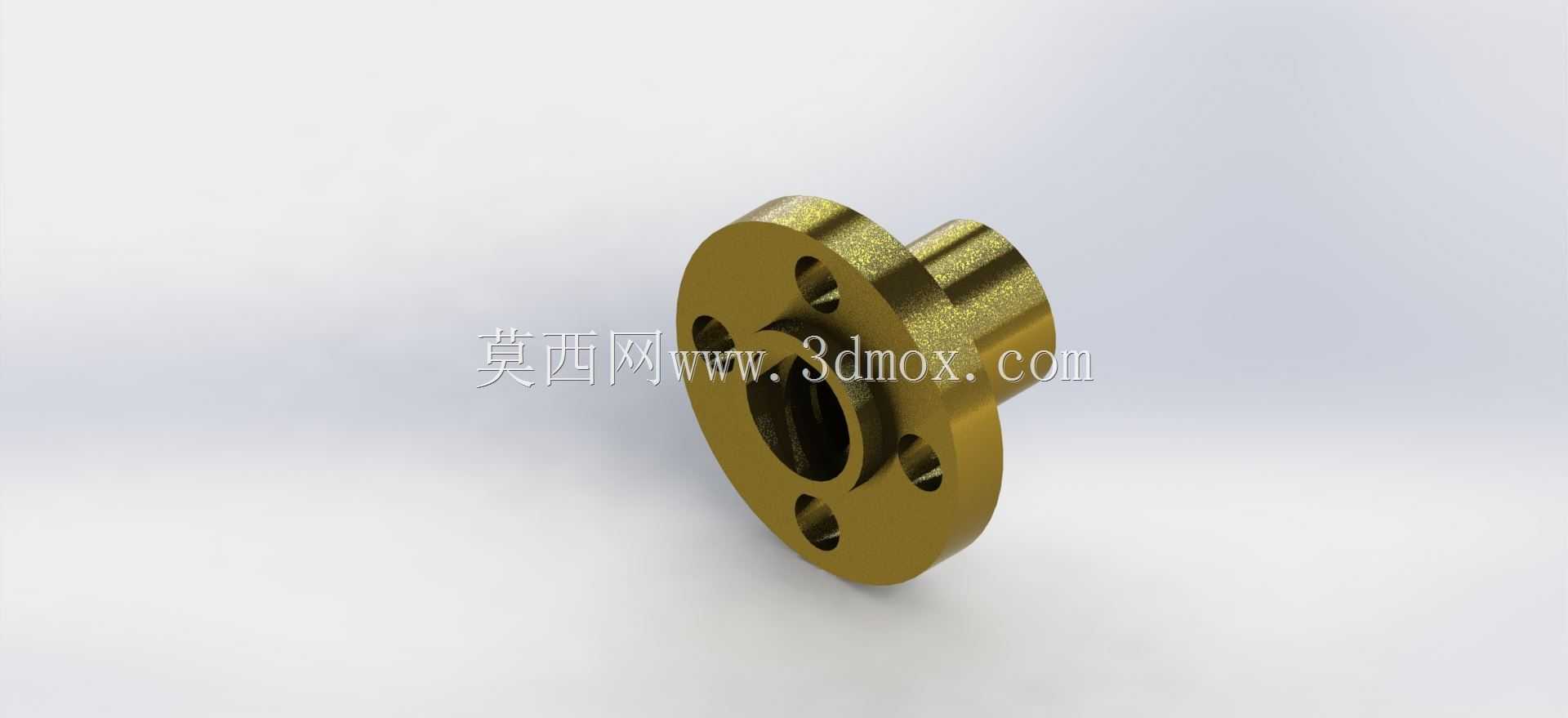

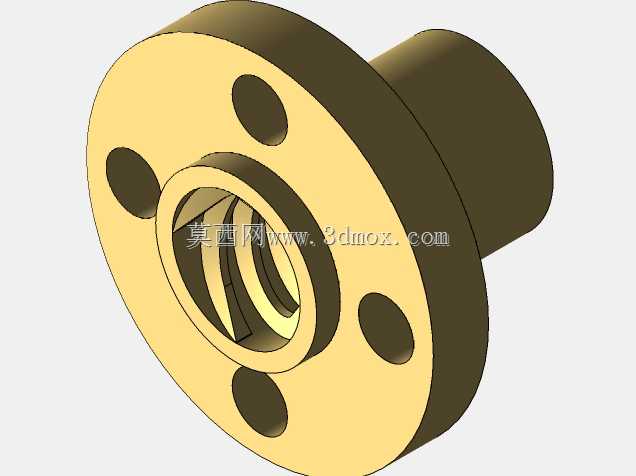

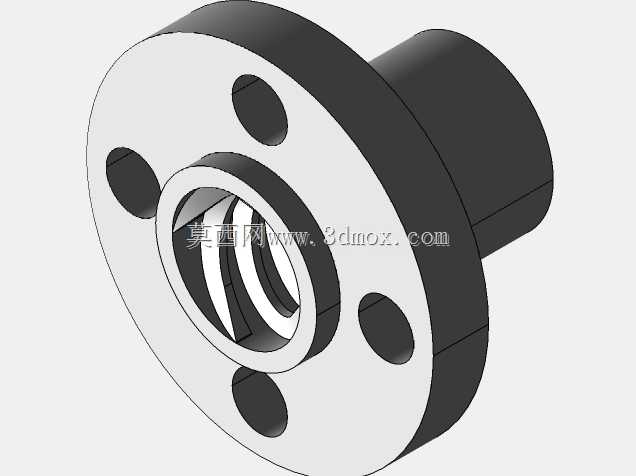

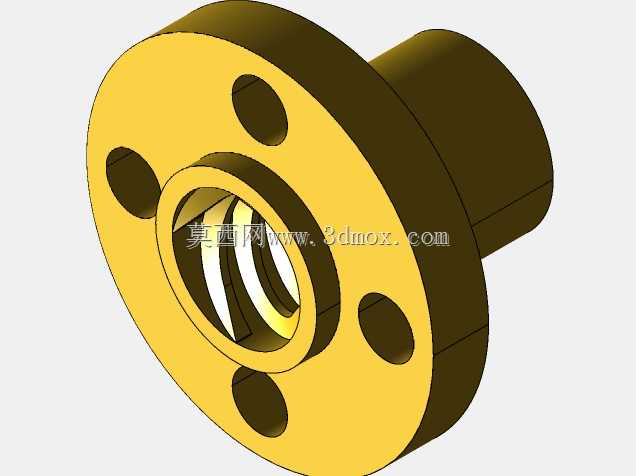

3D打印机D8带法兰直线丝杆导向螺母

　　桌面级FDM熔融沉积成型设备的Z轴升降传动环节，长期面临普通光轴导向间隙大、梯形丝杆同轴度偏差引发的层纹错位、打印平台升降卡顿等痛点，本次建模的带法兰直线丝杆导向螺母，正是针对小尺寸桌面3D打印机Z轴传动场景开发的集成式导向锁紧构件，核心适配公称直径8mm的直线光杆/梯形丝杆，法兰端预留2mm厚度的定位台阶，可直接嵌入打印铝型材框架的预装孔位完成轴向定位，无需额外加工定制定位衬套。从实际装机的装配边界来看，该构件采用一体式法兰盘加同轴导向套筒的结构布局，法兰端圆周均布4个沉头安装孔，孔位间距匹配市面主流2020、3030铝型材框架的标准安装孔距，安装时可直接使用M3/M4内六角螺丝穿过沉孔锁附在型材端面或者Z轴升降滑台的安装面上，

　　2mm高的定位台阶与安装板上的预制定位孔形成小间隙配合，装配过程中无需反复打表找正，就能自动保证螺母内孔与配套丝杆、导向光轴的同轴度，大幅降低业余DIY玩家以及小型设备厂商的装机调试难度。功能设计层面，该构件没有采用普通分体式螺母“单独导向套+独立锁片”的冗余结构，而是将丝杆传动的螺母承载段、光轴滑动的导向段、法兰安装的定位段整合为单一整体零件，内孔加工公差严格控制在H7区间，和8mm丝杆的配合间隙控制在0.05mm以内，既可以在丝杆回转时将旋转运动转化为滑台的直线升降动作，也能抵消丝杆高速转动时产生的径向窜动，避免Z轴平台在逐层打印过程中出现左右偏移、层高不均的问题。法兰盘上额外开设的多个镂空减重孔，

　　在不降低构件整体结构刚性的前提下，有效降低了运动部件的整体重量，减少Z轴升降过程中的惯性冲击，让平台启停动作更加平顺。在三维建模的过程中，首先以丝杆的公称轴线为全局装配基准，先绘制法兰盘的外轮廓草图，拉伸生成2mm厚的定位法兰基体，再同轴拉伸导向套筒的主体段，套筒内孔长度按照8mm丝杆的常用啮合行程设置，保证螺纹啮合长度达到丝杆直径的1.5倍以上，避免传动过程中出现滑牙、偏载的情况。沉头安装孔的位置严格参照铝型材安装孔的中心距阵列排布，孔口做沉头倒角处理，保证螺丝锁紧后端面完全沉于法兰表面，不会出现凸起干涉相邻装配零件的问题。所有外棱边都做了R0.5-R1mm的圆角过渡，既避免机加工或者3D打印制作过程中出现应力集中开裂的问题，

　　也能去除锐边防止装配人员划伤。该构件除了核心应用在桌面FDM 3D打印机的Z轴升降传动场景，也可通用在小型数控雕刻机的直线进给轴、桌面点胶设备的升降工位、小型检测设备的位移调整滑台等需要小负载直线传动、对安装同轴度要求较高的自动化工位，替代传统分体式导向螺母组件，减少装配零件数量，降低整机的装配累计误差。建模时所有配合尺寸都预留了合理的公差补偿空间，如果采用PLA、PETG等耗材通过FDM工艺直接打印制作，可根据材料的收缩率适当放大内孔0.1-0.2mm，保证丝杆转动时无卡滞；如果采用黄铜、铝合金材质进行机加工，可按照图纸标称公差直接生产，内孔可预装石墨铜套或者消间隙弹簧，进一步降低传动回程间隙，提升长时间运行的耐磨寿命。法兰端面和套筒轴线的垂直度公差控制在0.02mm以内，从零件加工层面杜绝安装后出现的丝杆别劲、运行阻力过大的隐患。
