机加工用V型夹紧定位工装夹具

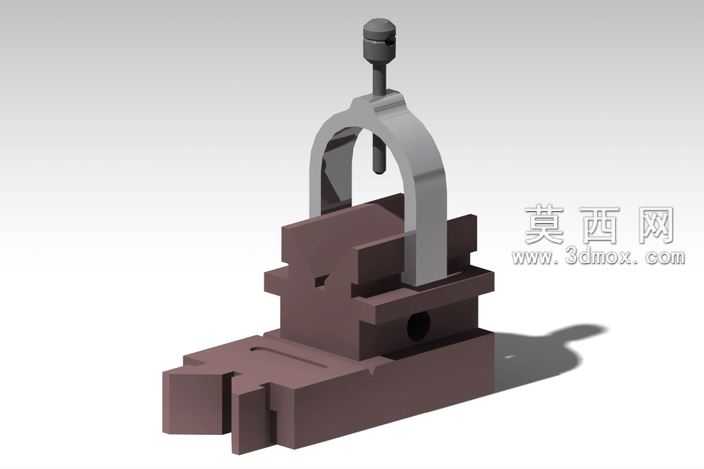

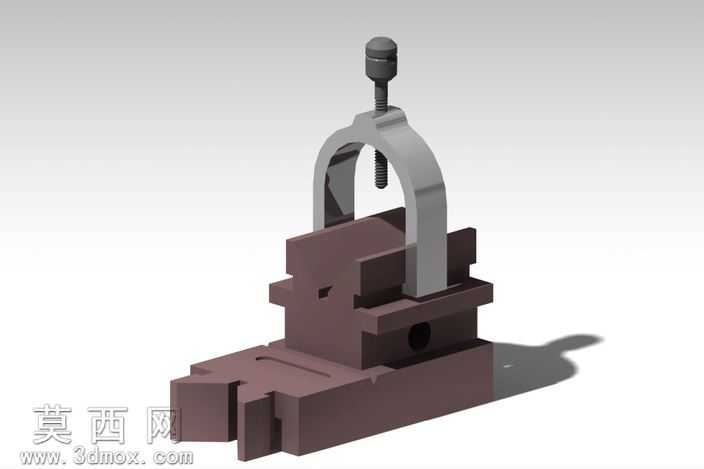

本模型为机加工场景常用的V型夹紧定位工装，整体采用三维参数化建模方式完成，建模过程中严格遵循机械加工工装的设计规范，对各部件的配合公差、装配关系进行了精准还原。模型主体包含V型定位基座、拱形压紧架、手动压紧螺杆、底部安装定位结构几个核心部分，其中V型基座采用铸铁质感的深棕哑光材质，建模时特意还原了铸件表面细微的磨砂质感，V型槽的夹角角度经过精确计算，可适配不同直径的轴类、圆柱类工件，保证工件定位时的同轴度精度。拱形压紧架采用银灰色金属材质，模拟45号钢调质后的表面质感，拱形结构的弧度经过力学优化，既保证压紧时的结构强度，又避免与工件、加工刀具产生干涉。顶部的手动压紧螺杆做了细节化处理，顶部的滚花防滑头、螺杆的螺纹特征都完整还原，螺纹建模采用真实螺旋扫描特征生成，而非贴图模拟，保证模型的工程实用性。底部的安装基座设计有定位卡槽与安装孔位，可直接适配标准机床工作台的T型槽安装，建模时对卡槽的间隙、安装孔的位置度都做了参数化约束，方便后续根据不同安装场景调整尺寸。渲染阶段采用柔和的工业场景布光，主光源从侧上方投射，清晰呈现各部件的结构轮廓与材质质感，阴影做了柔化处理，避免过重阴影遮挡结构细节，辅助光源补全暗部细节，让V型槽内部、压紧架与基座的配合间隙都清晰可见。设计思路围绕手动工装的实用性展开，整体结构简单可靠，无需额外动力源，通过手动旋转螺杆即可实现工件的快速夹紧与松开，V型定位结构自带对中功能，可降低工件装夹时的找正时间，适合小批量轴类零件的铣削、钻孔、检测等工序的装夹定位，各部件均为可拆卸结构，方便后续根据使用需求更换不同规格的压紧螺杆、调整V型槽尺寸，具备较强的通用性与拓展性。
