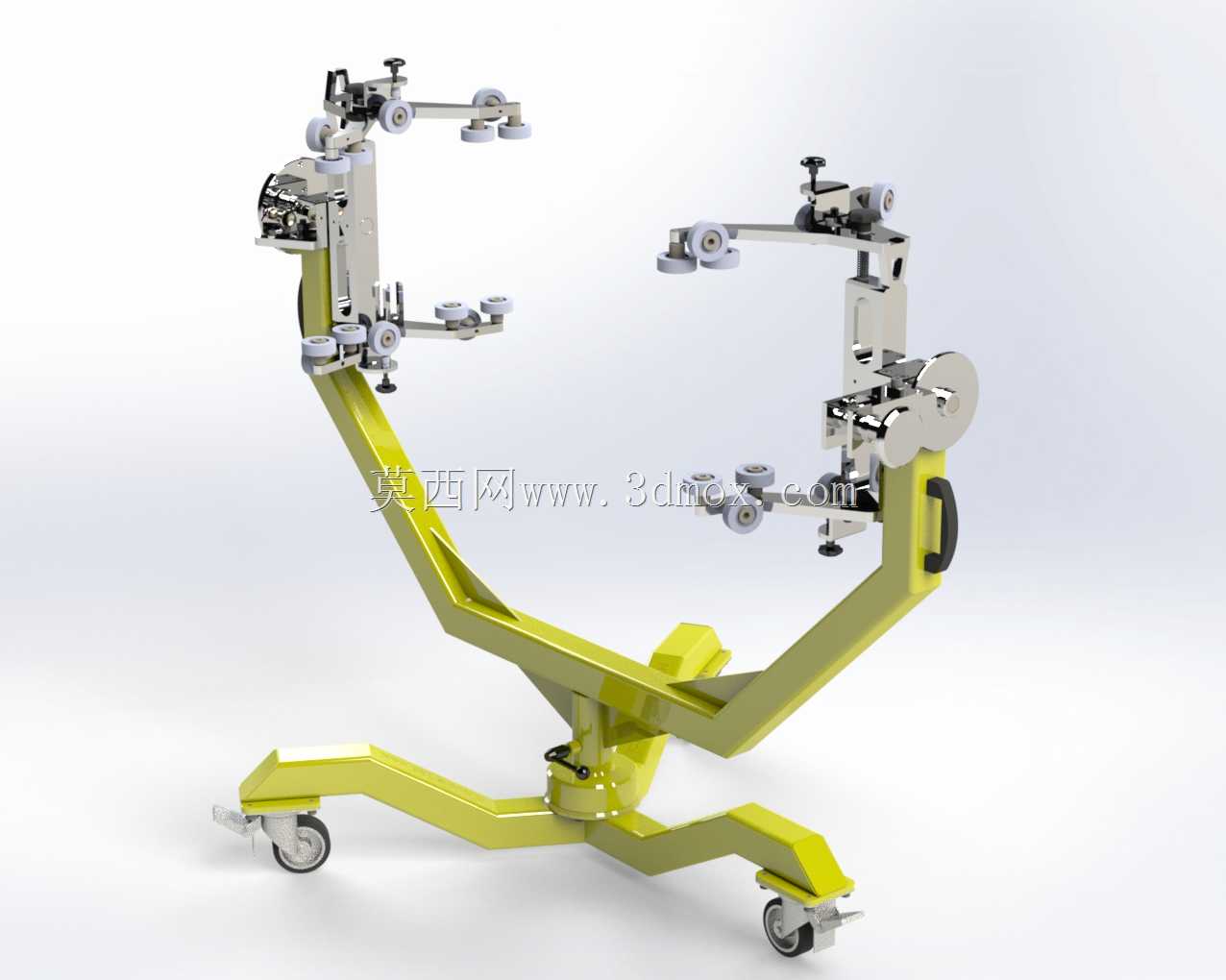

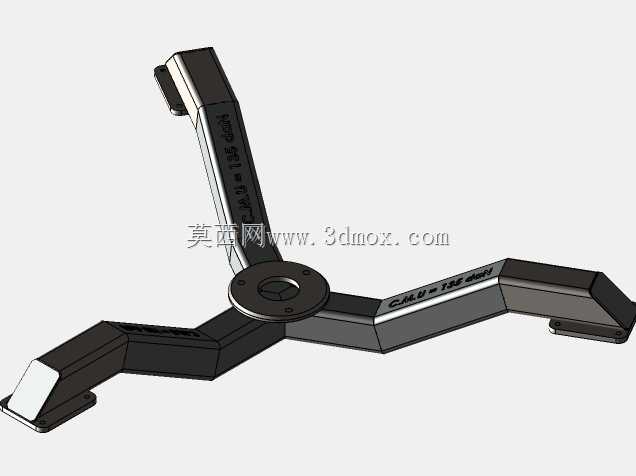

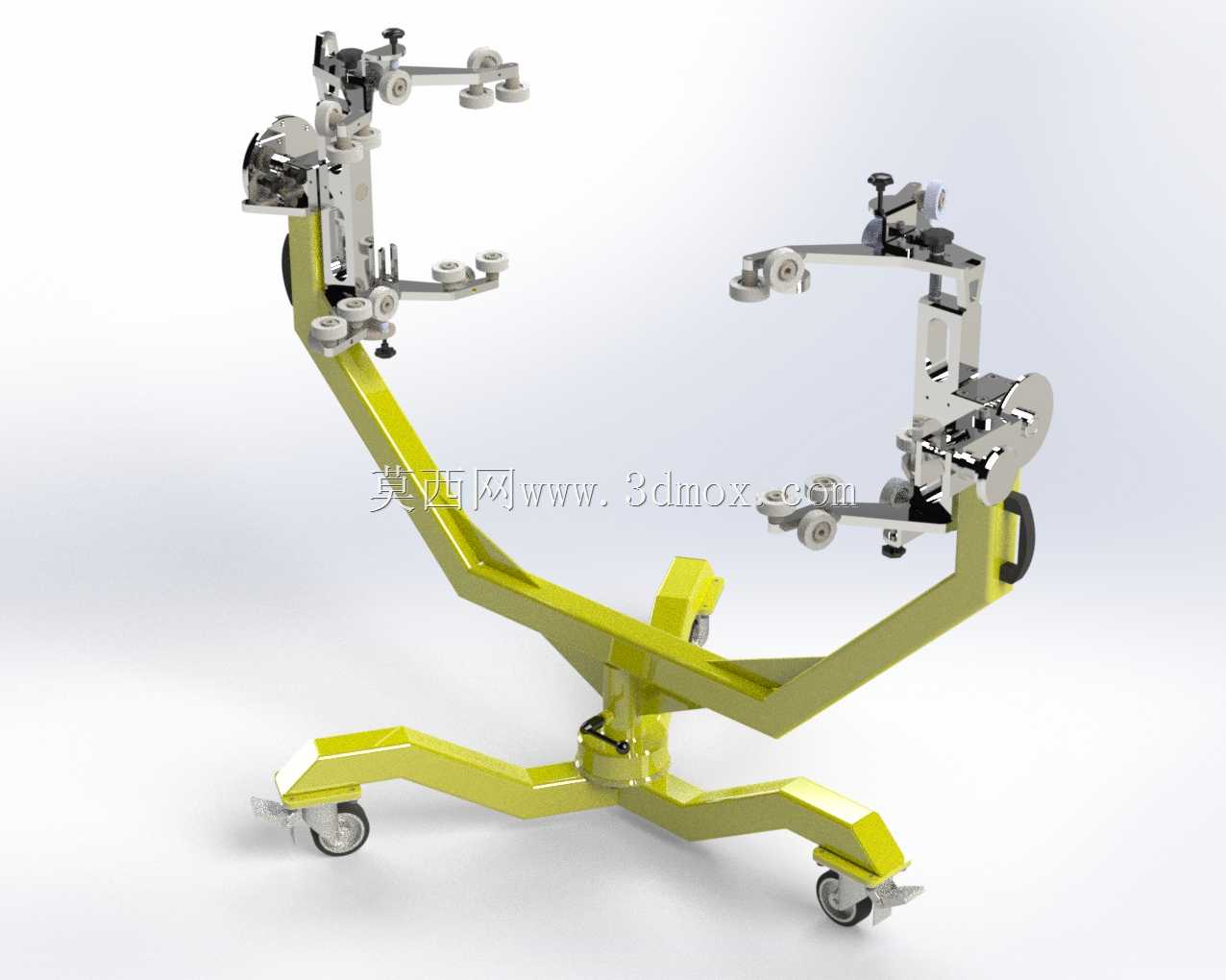

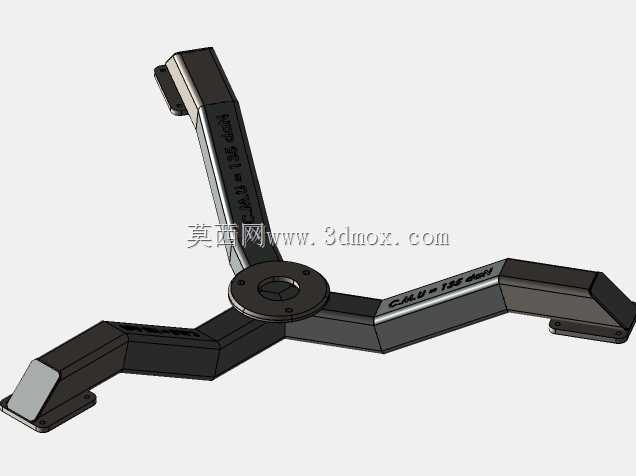

航空维修现场对发动机、短舱或大型机载部件进行拆装、检查和翻转作业时,单纯依靠桥式吊车或固定台架往往难以兼顾姿态调整与工位转运。该移动支架车围绕这一场景展开,底部采用带脚轮的叉形底盘,可在机库、装配车间或定检区域内短距离推移;轮组布置兼顾承载后的稳定性,底盘前方留出操作空间,便于人员靠近部件下部进行螺栓拆装、管路检查和表面维护。

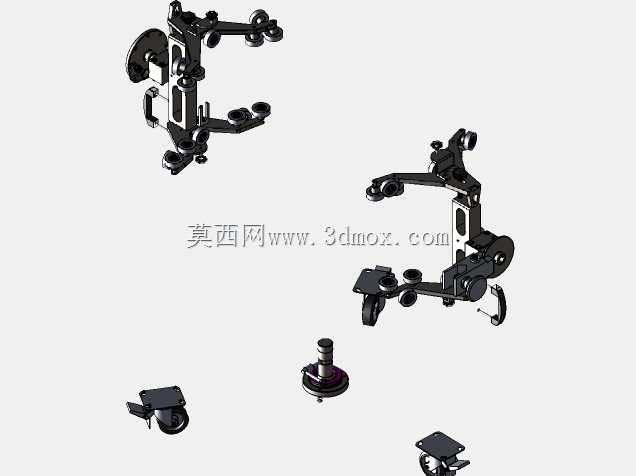

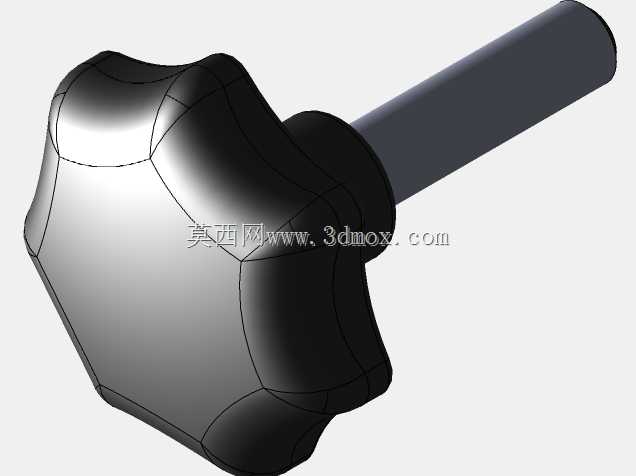

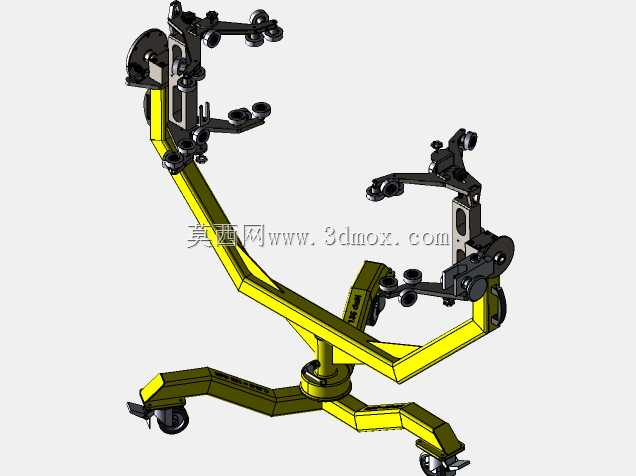

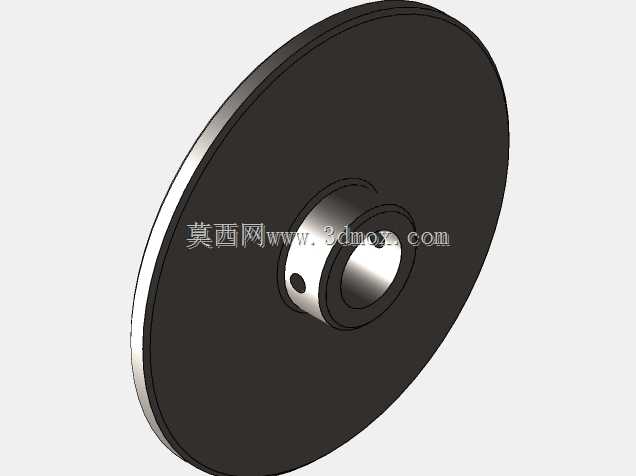

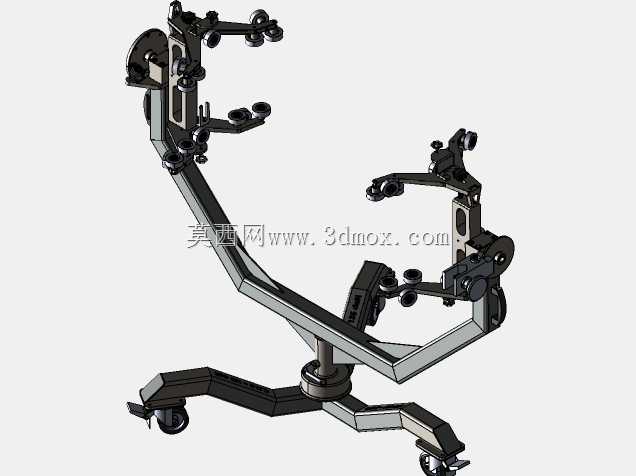

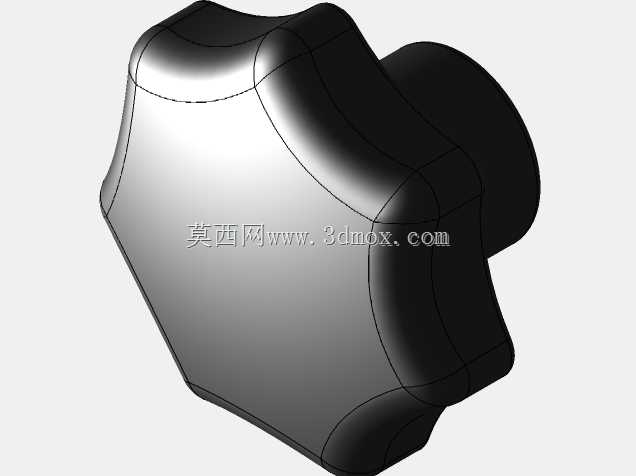

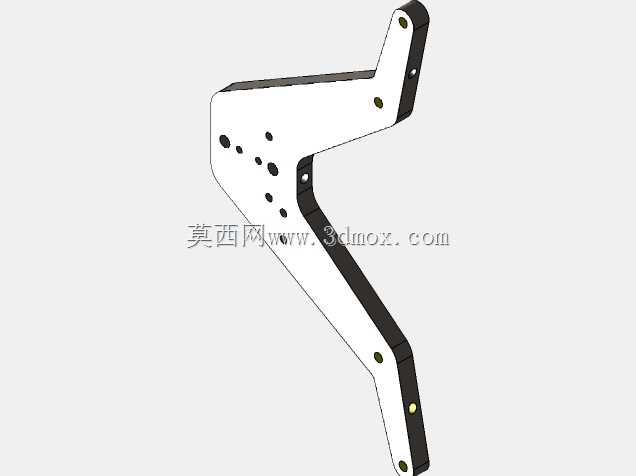

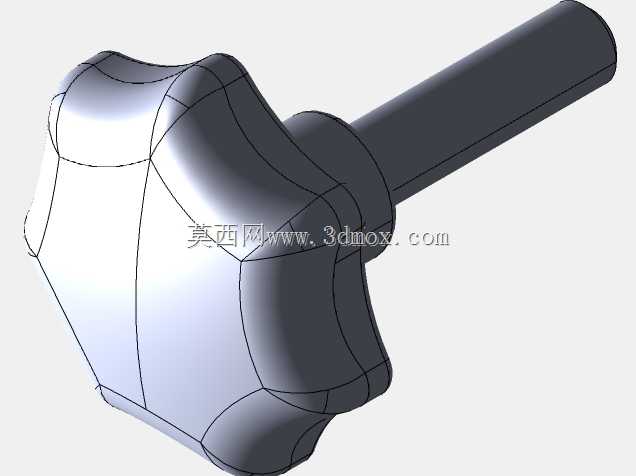

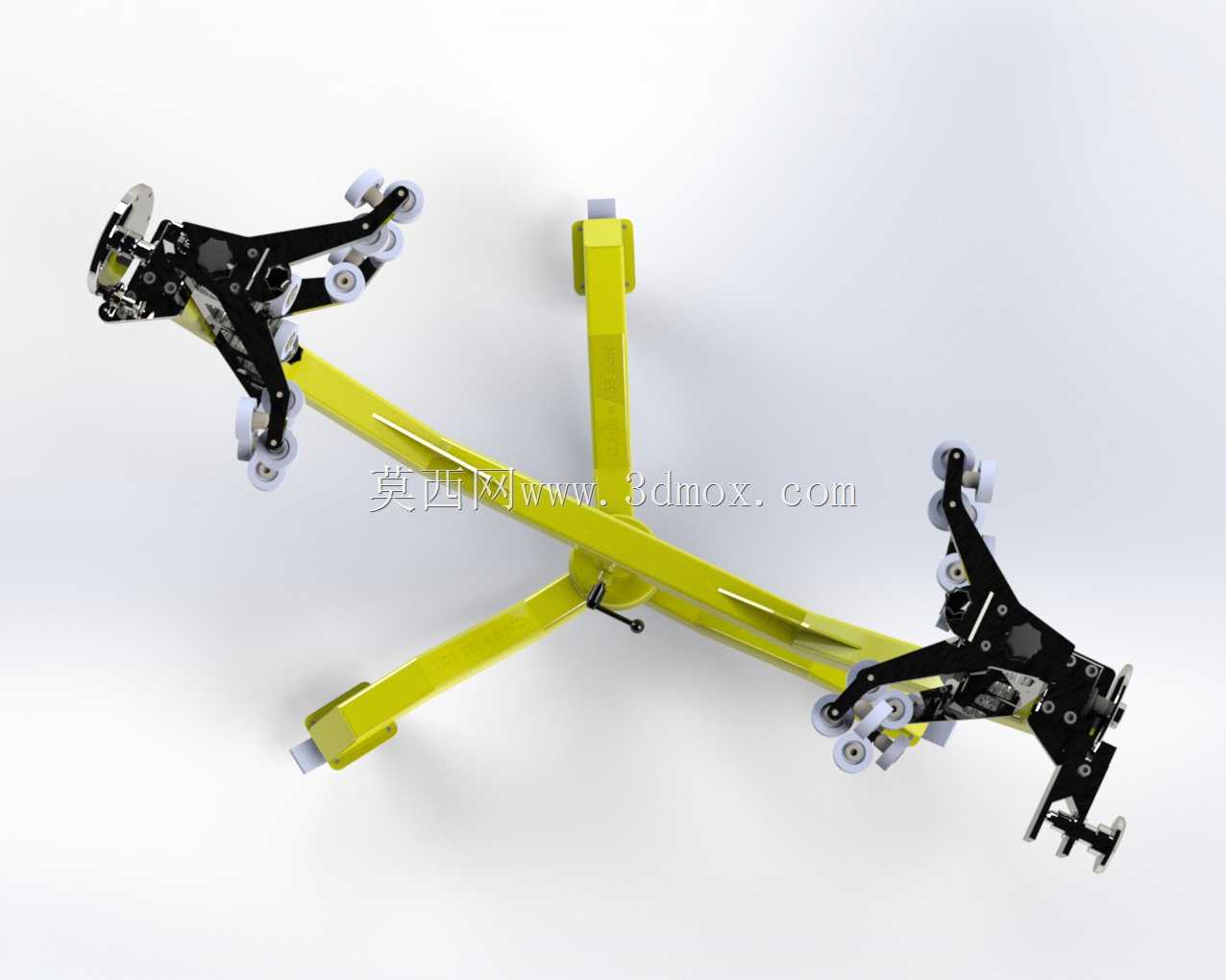

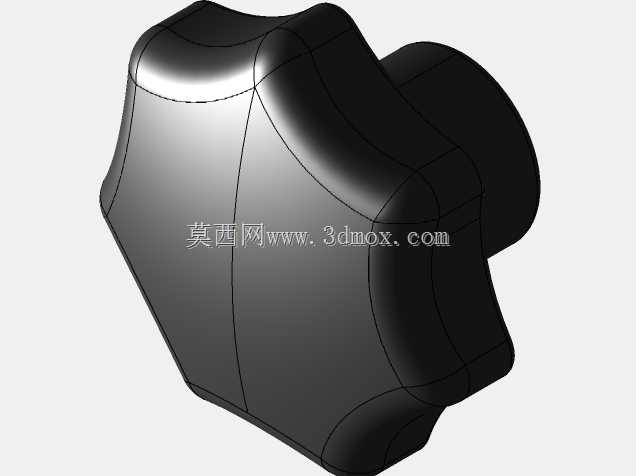

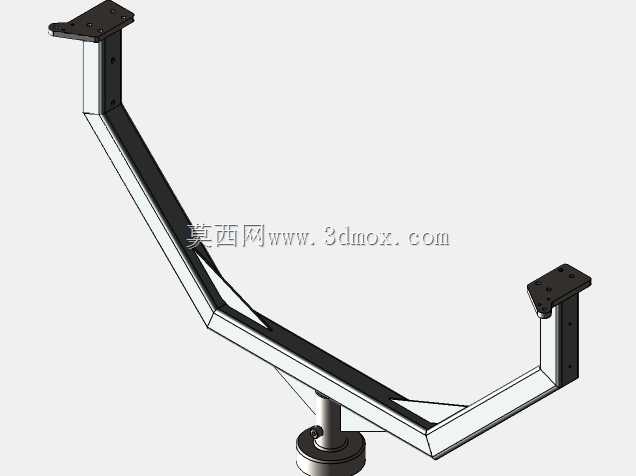

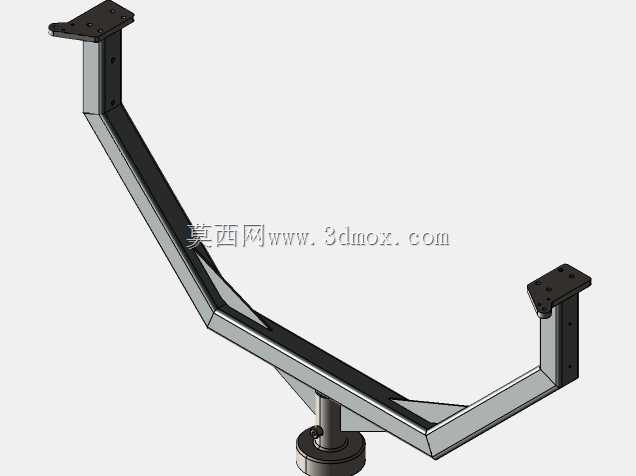

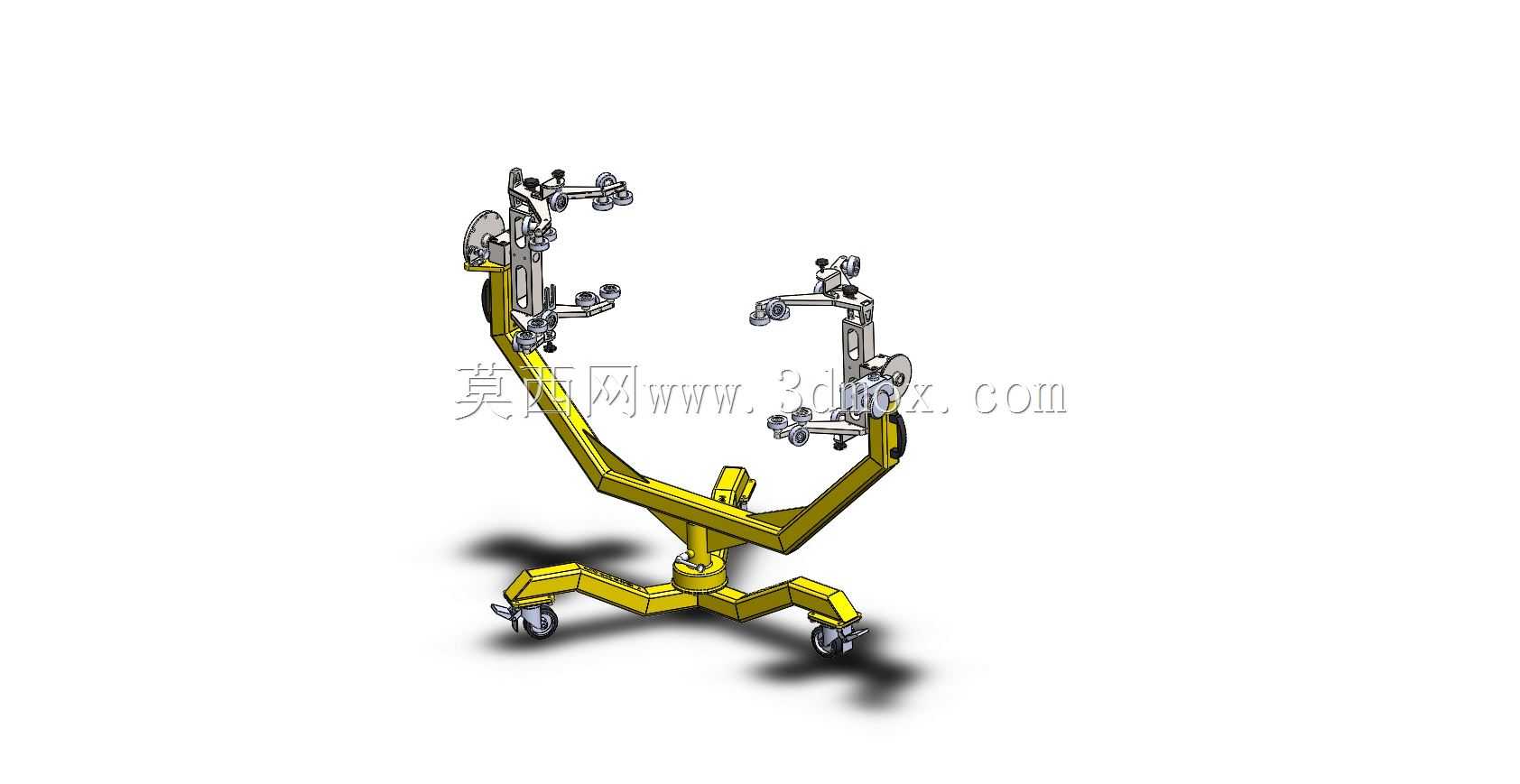

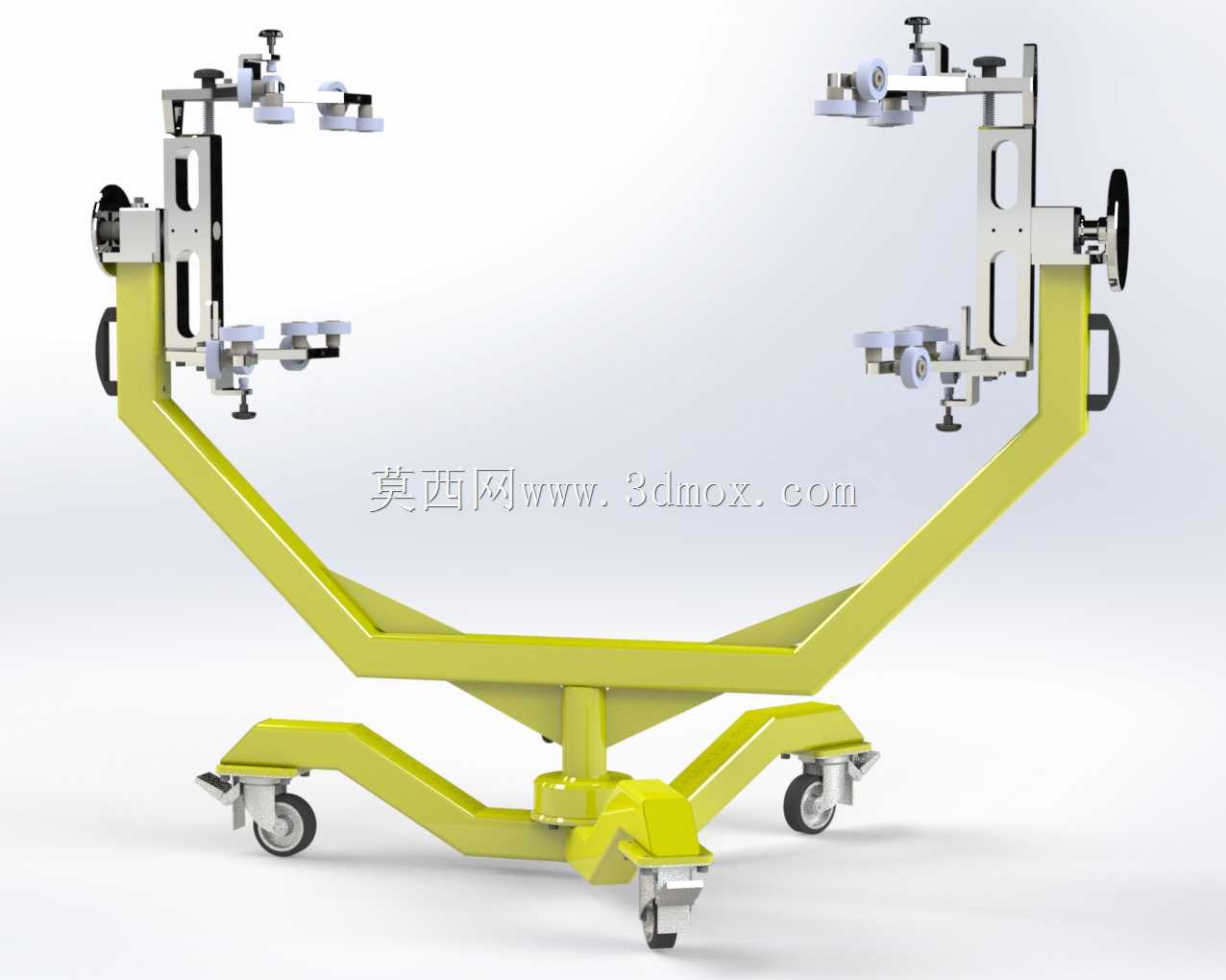

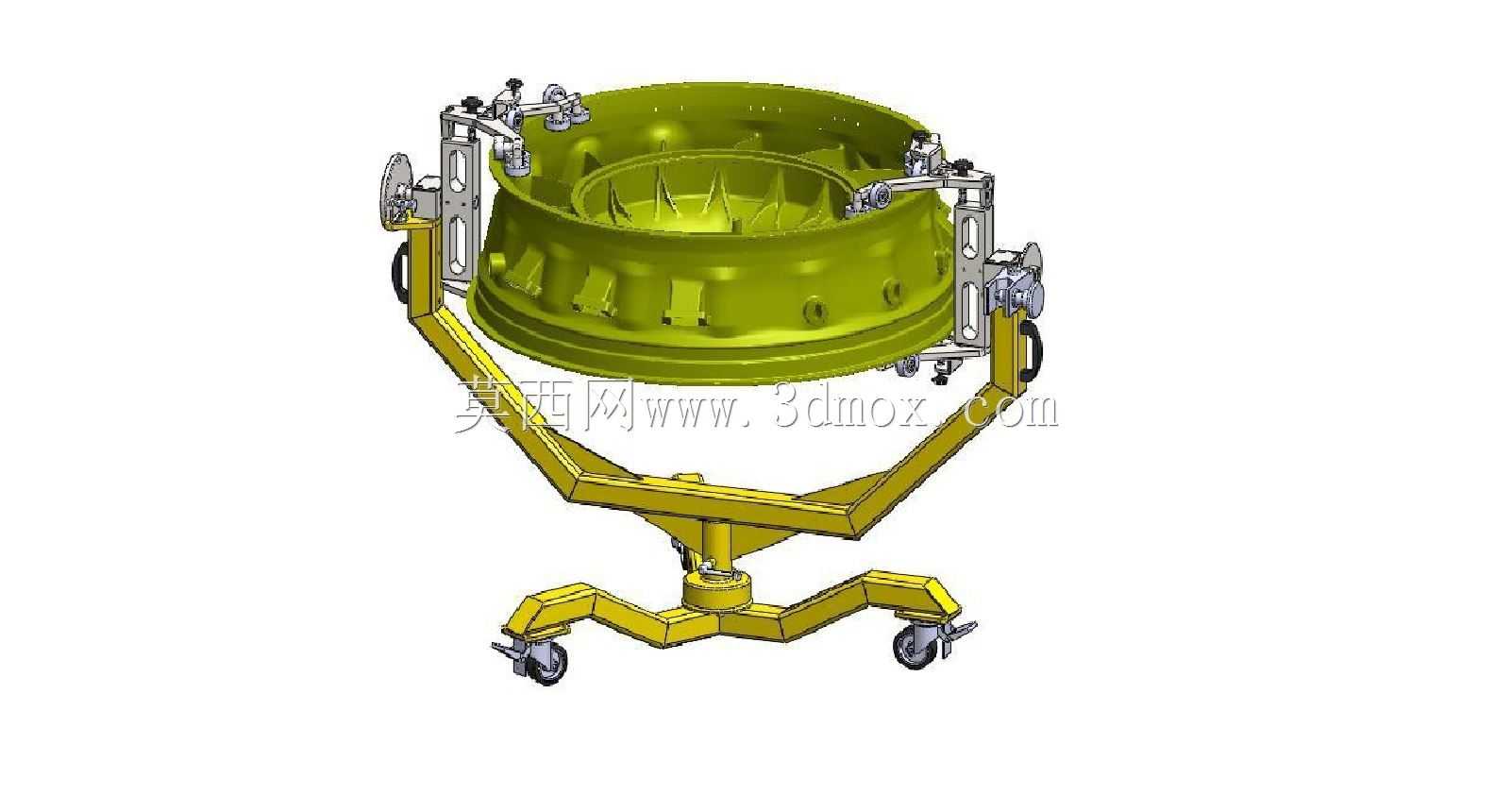

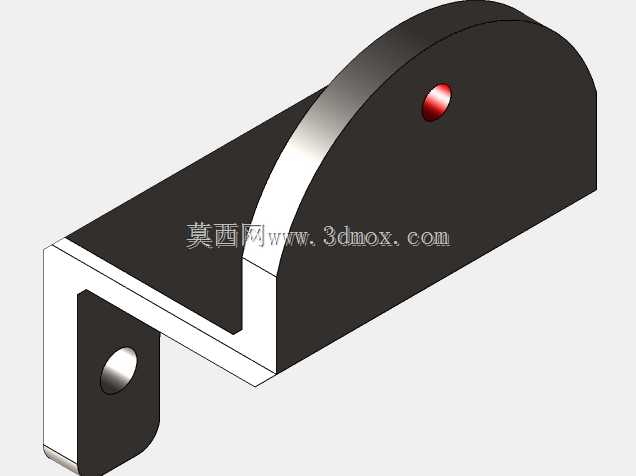

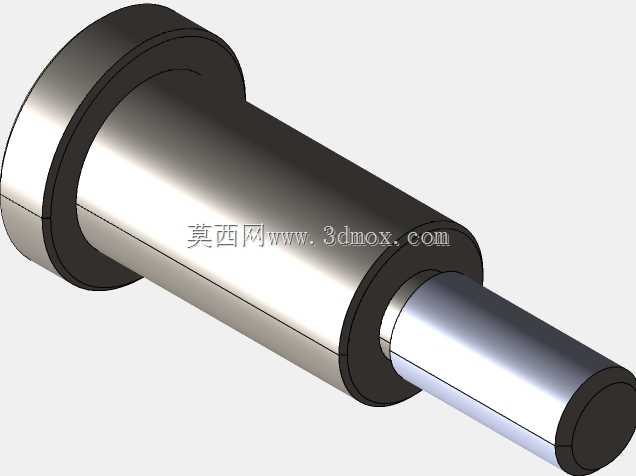

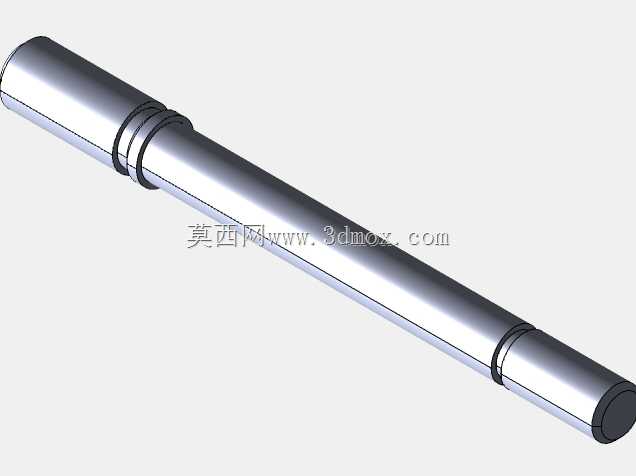

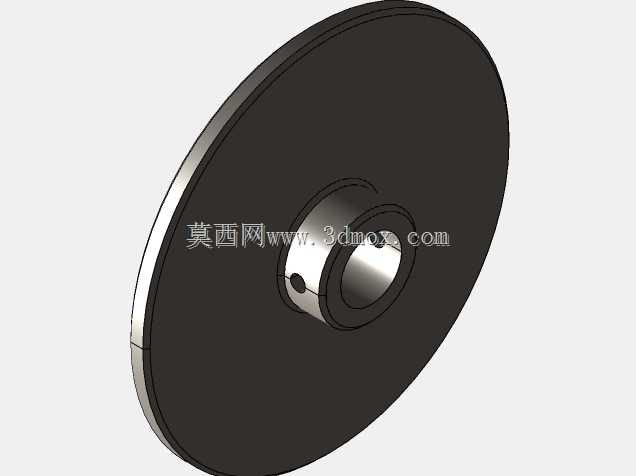

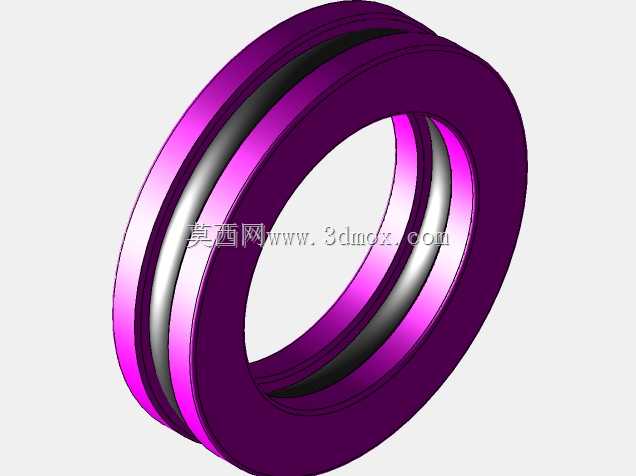

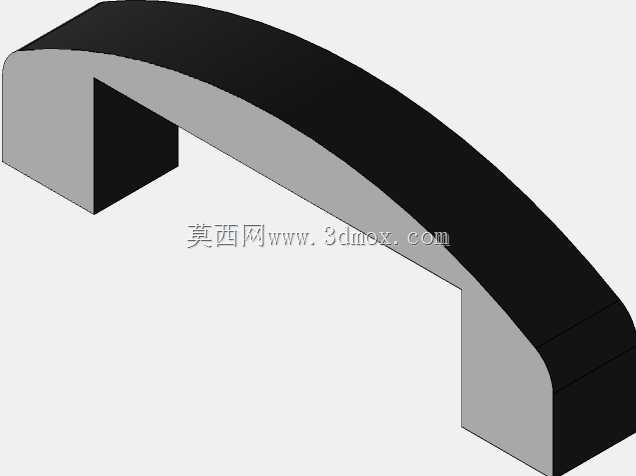

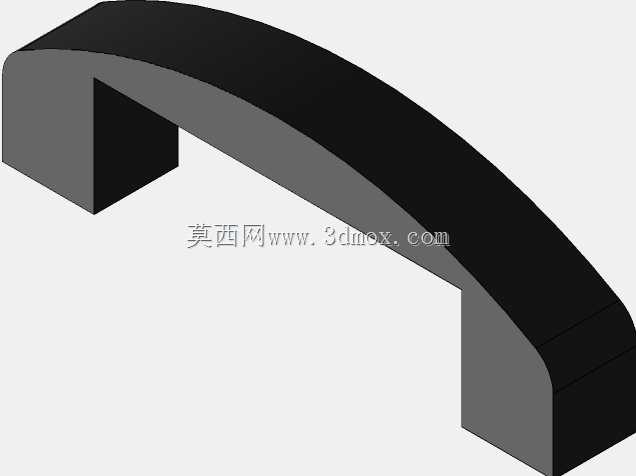

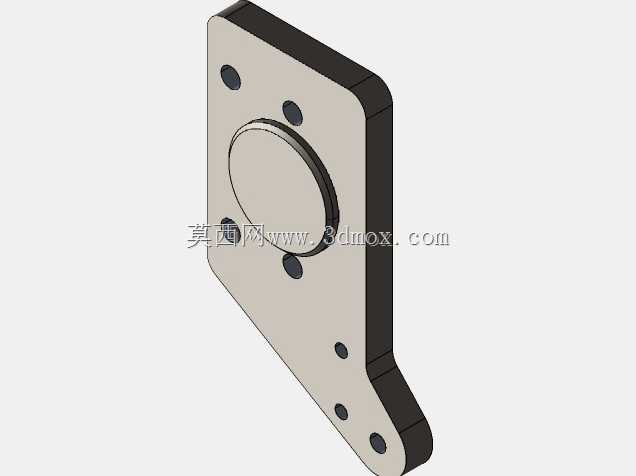

支架主体为大开口U形焊接框架,两侧立臂向上延伸,形成环抱式支撑结构。这样的布局不是单纯追求造型,而是为了让被支撑部件位于框架中部,翻转时重心尽量靠近回转轴线,降低单侧偏载。两侧支撑端设置可调夹持组件,包含压块、螺杆、手轮和定位座,可根据不同部件的吊点、安装边或支撑耳片进行横向、纵向和高度方向的微调。手轮驱动回转机构后,部件能够在支架上绕近似水平轴线旋转,维修人员不必反复登高或改变吊车姿态,即可完成周向紧固件、附件机匣和管路接头的作业。

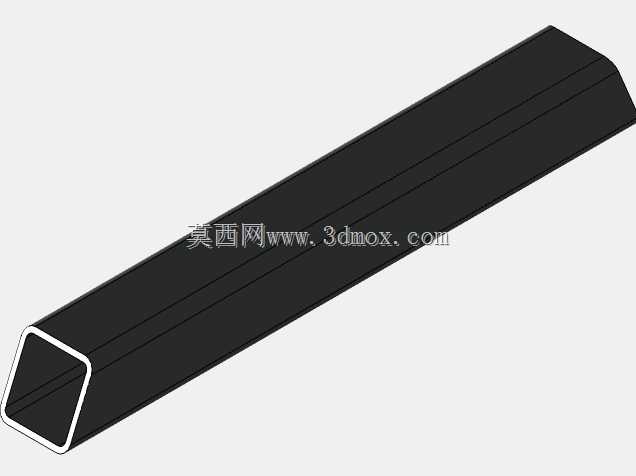

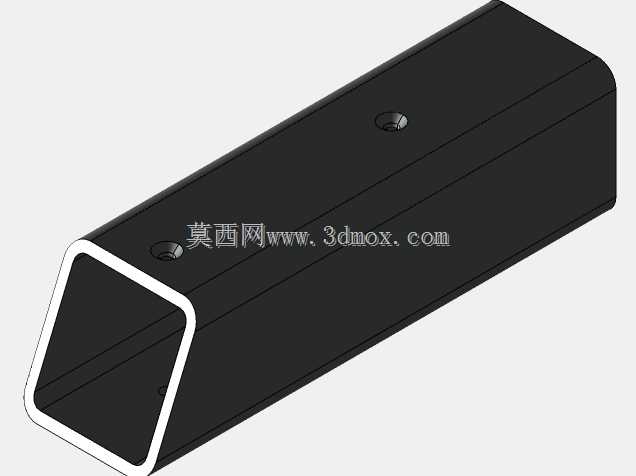

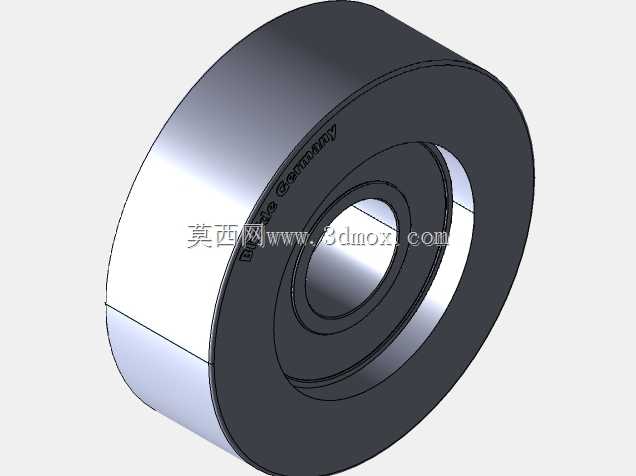

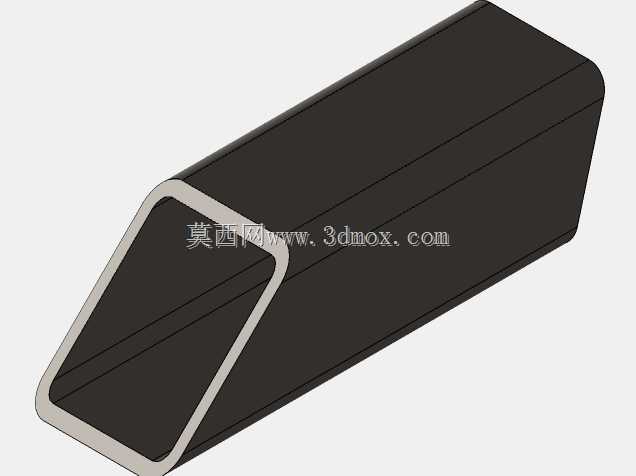

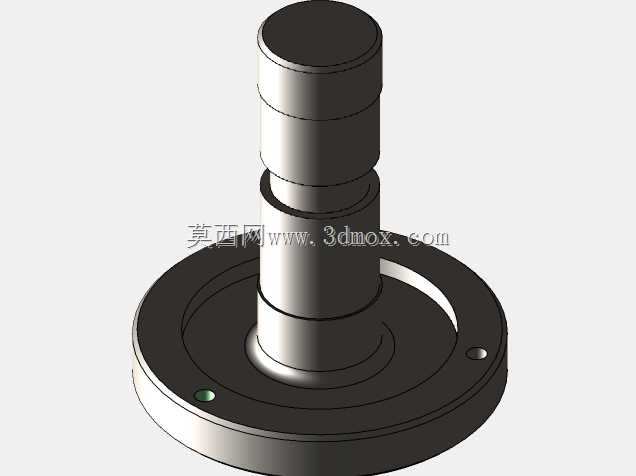

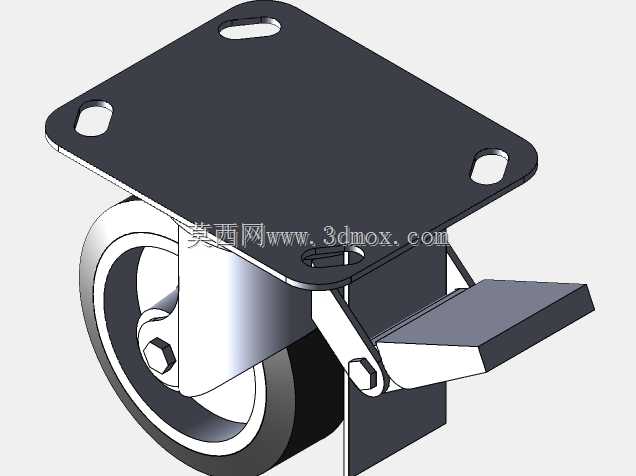

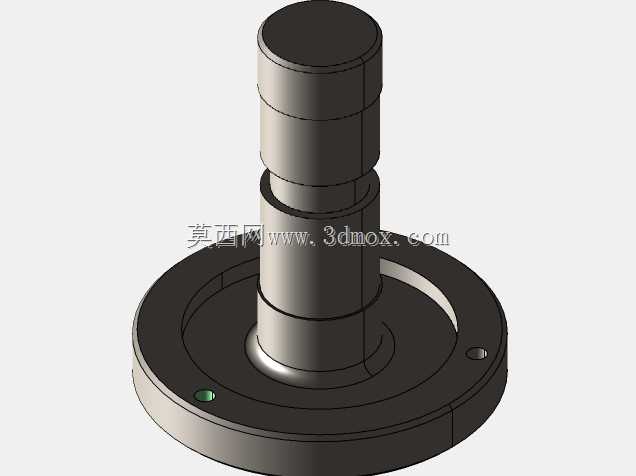

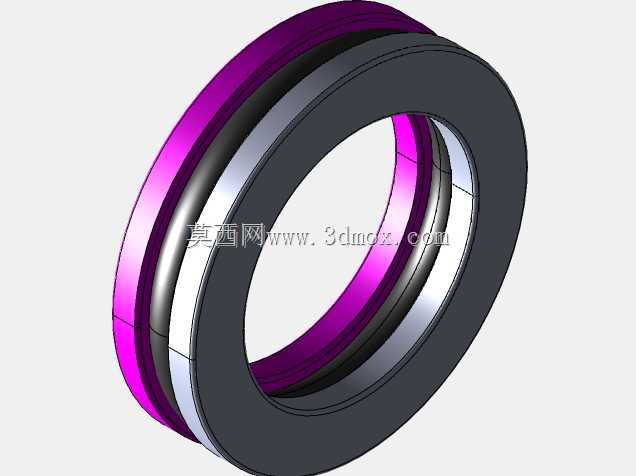

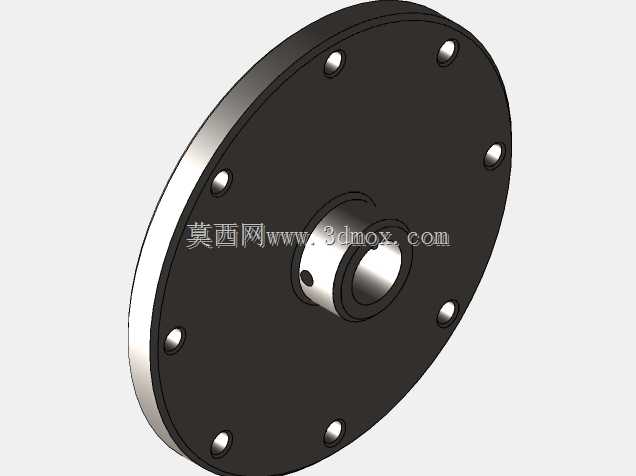

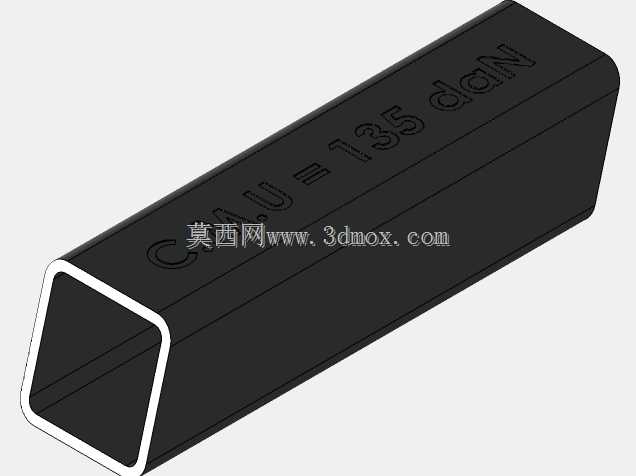

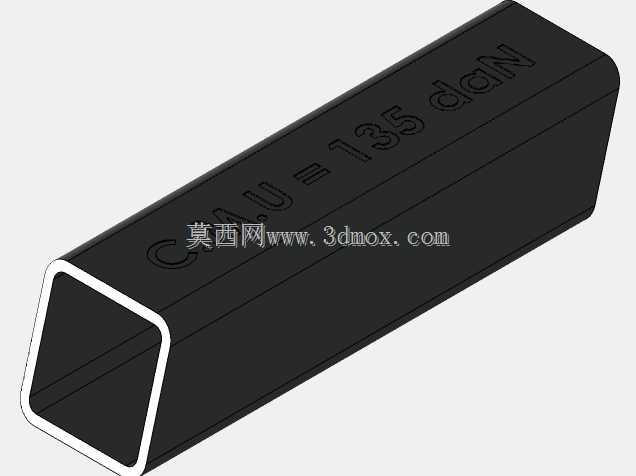

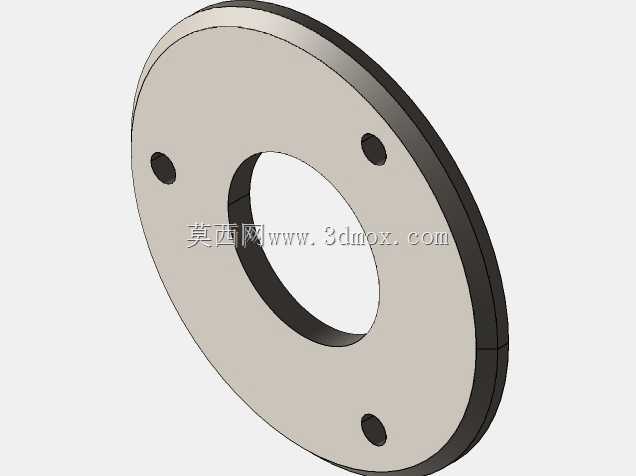

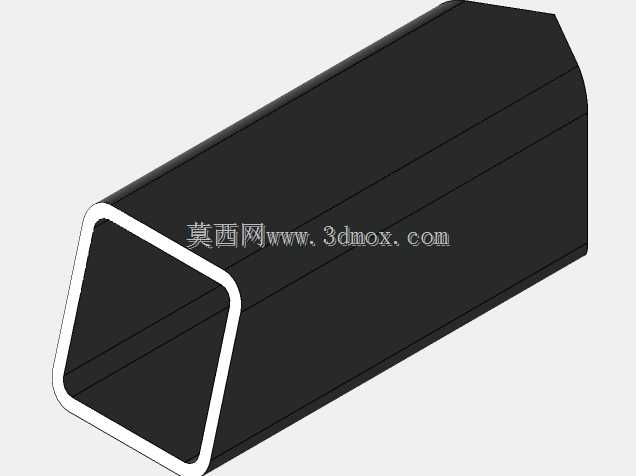

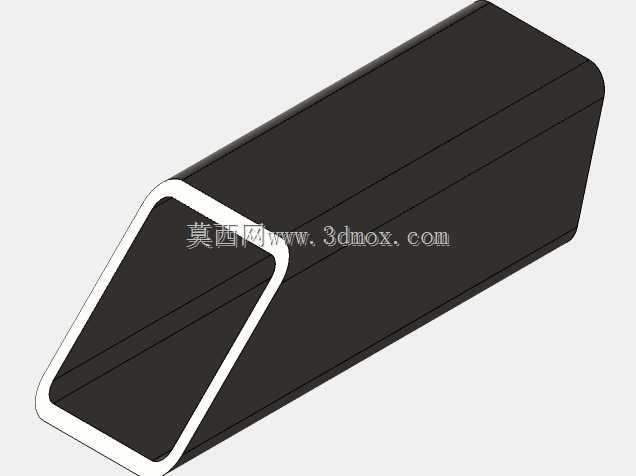

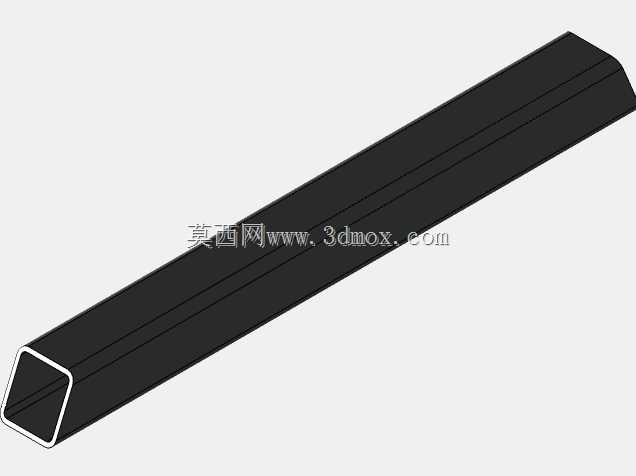

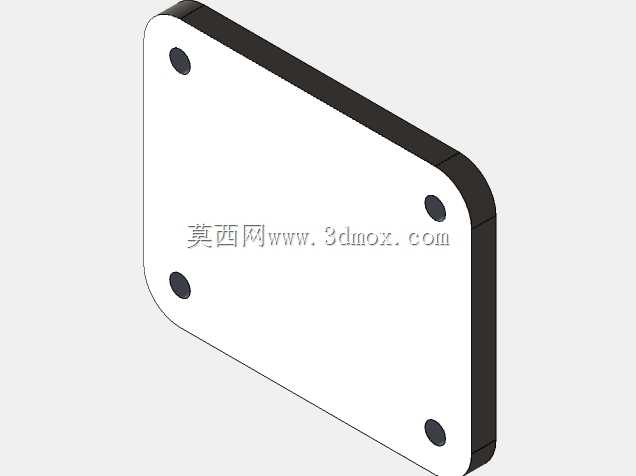

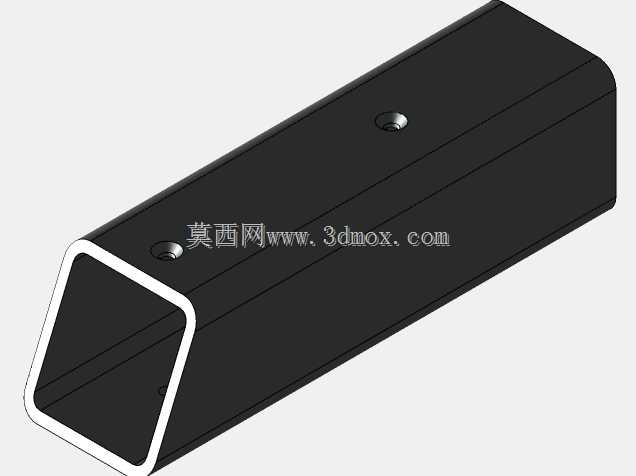

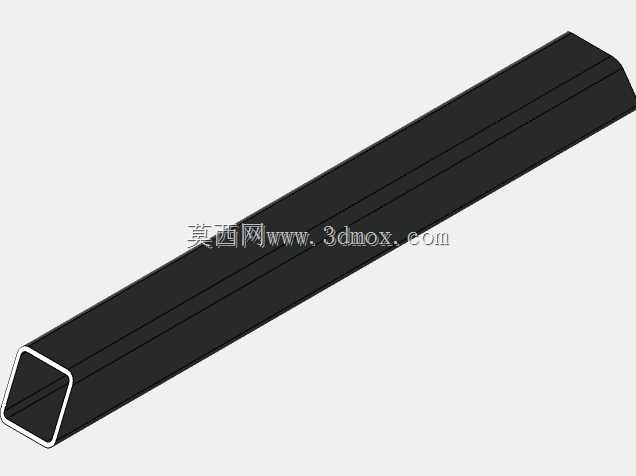

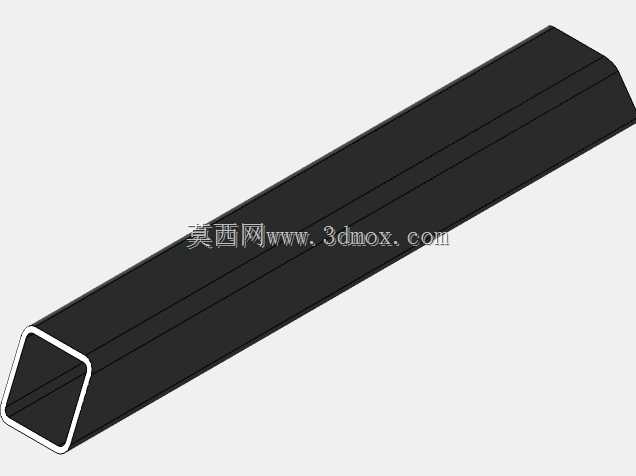

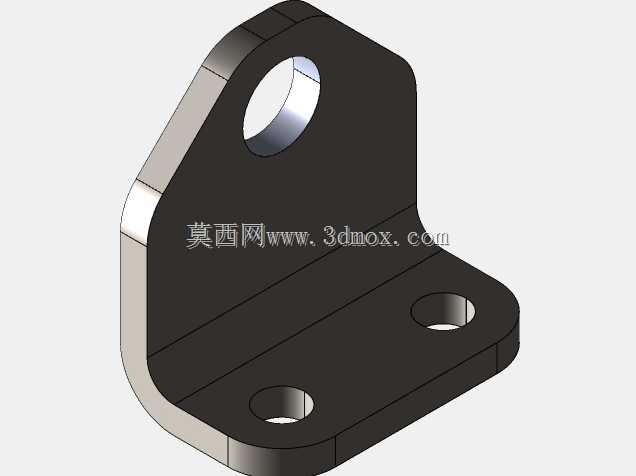

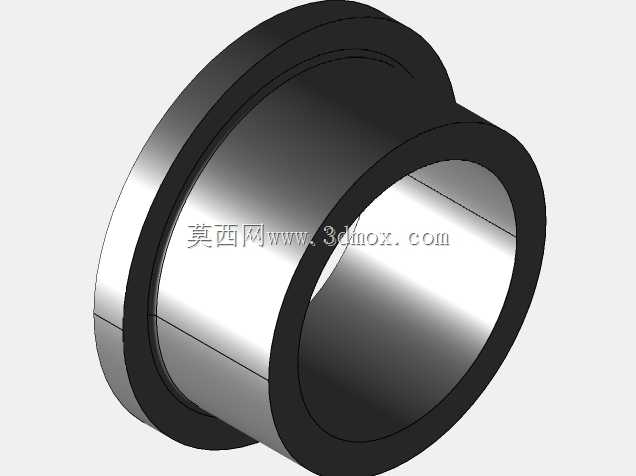

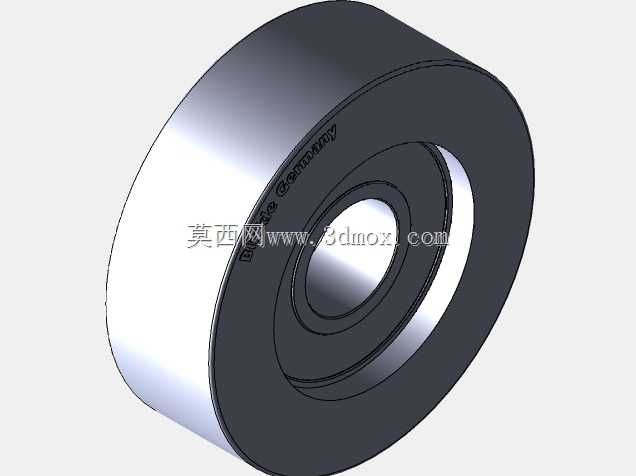

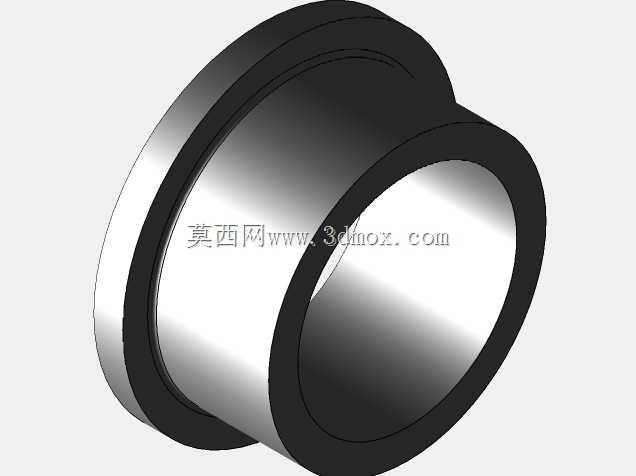

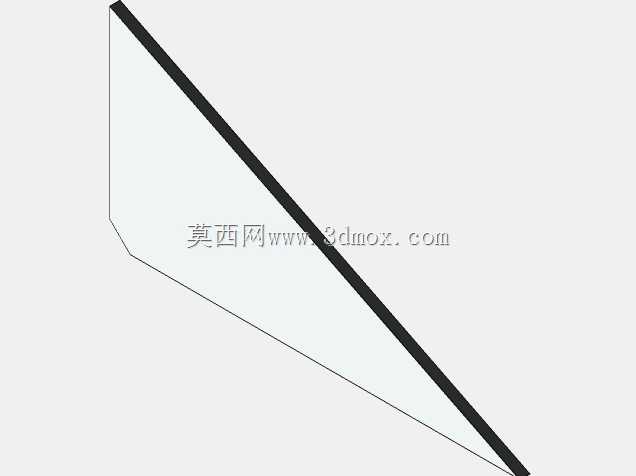

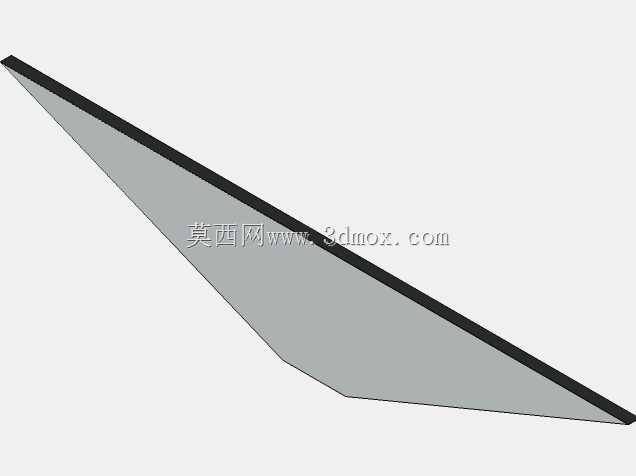

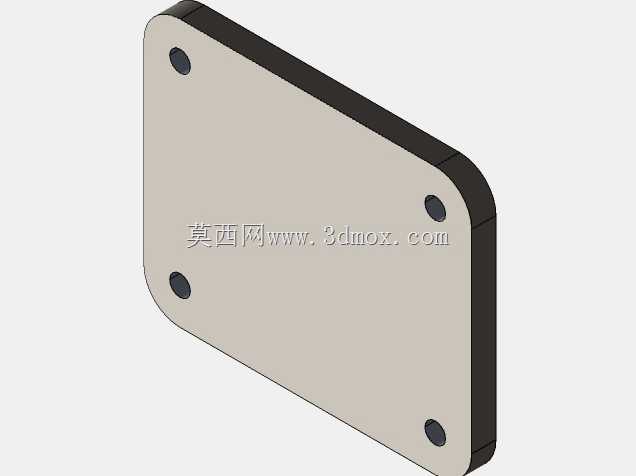

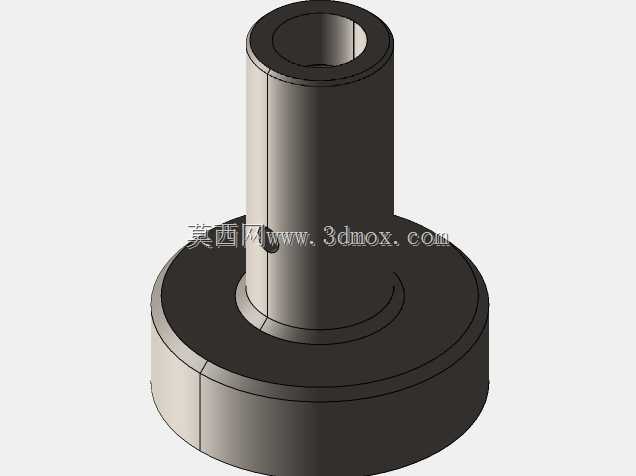

从结构设计思路看,底盘与立臂之间采用集中承托的回转座过渡,黄色主体框架承担弯矩和扭转载荷,银灰色调节机构负责定位与锁紧。框架杆件截面在弯折处连续过渡,减少应力集中;底部支撑腿向外展开,使整车在夹持较重部件时具有较宽的支撑多边形。脚轮选用带安装板的工业万向轮,兼顾转向灵活性和驻车需求;实际建模时需要重点核对轮距、腿端外伸量以及立臂最高点,避免在车间通道、门框或维修地坑附近发生干涉。

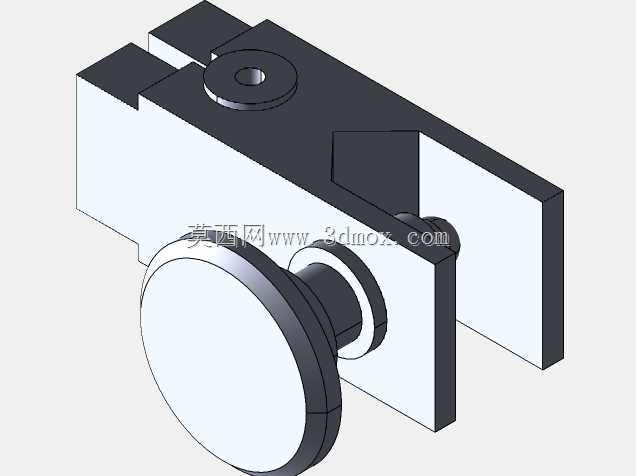

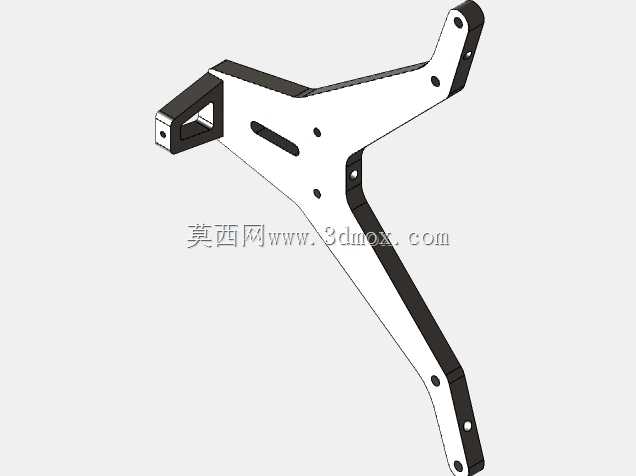

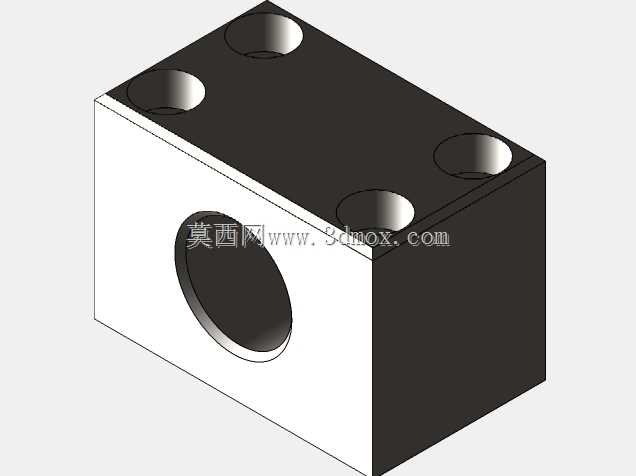

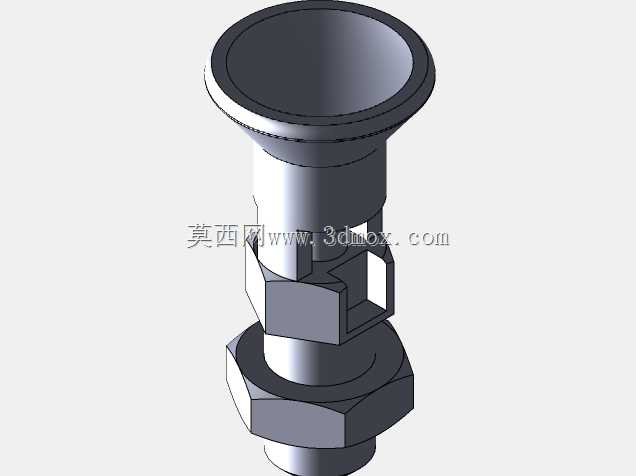

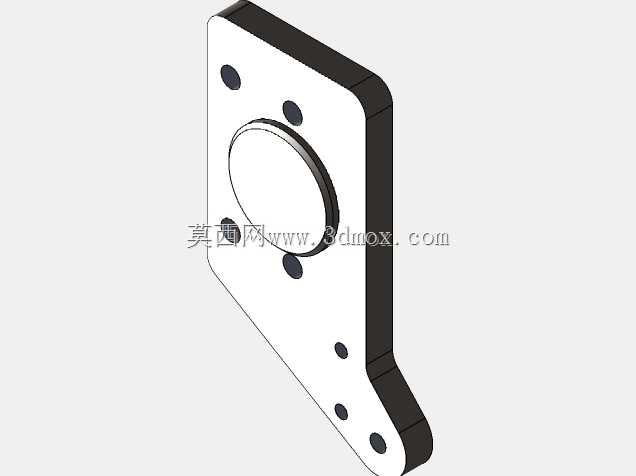

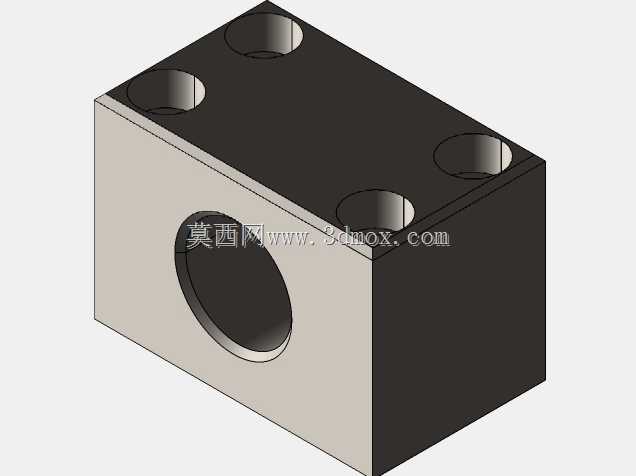

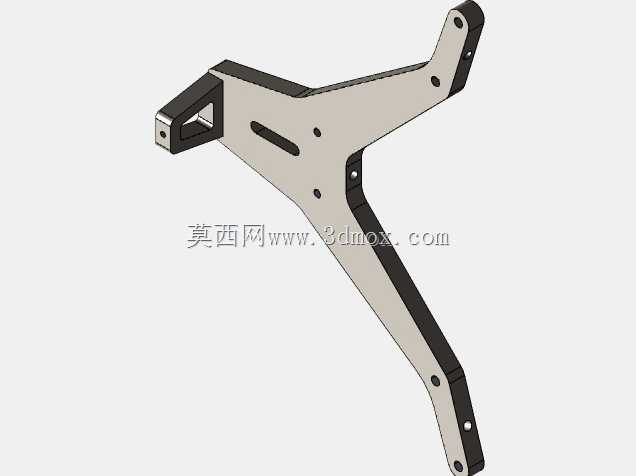

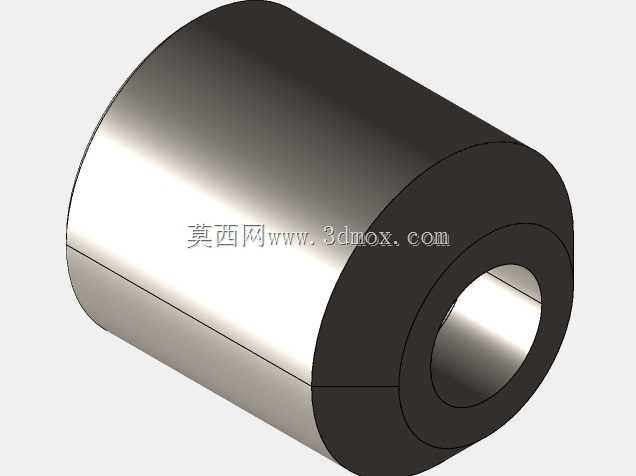

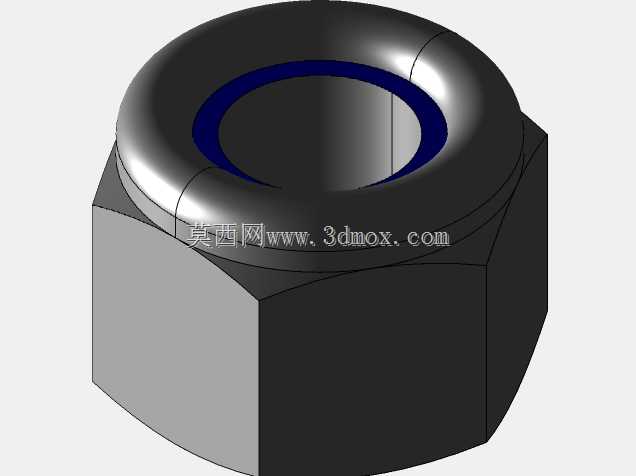

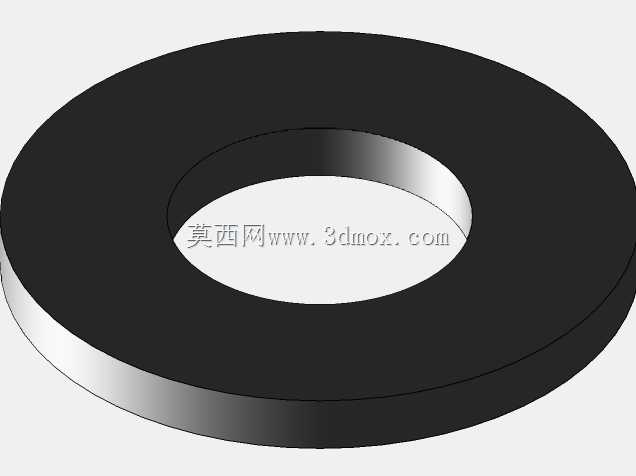

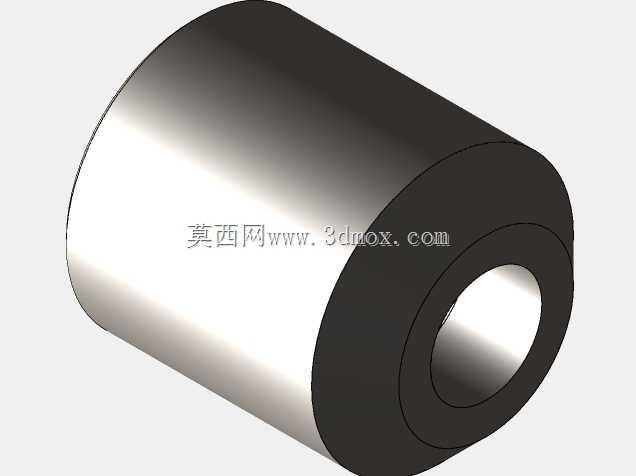

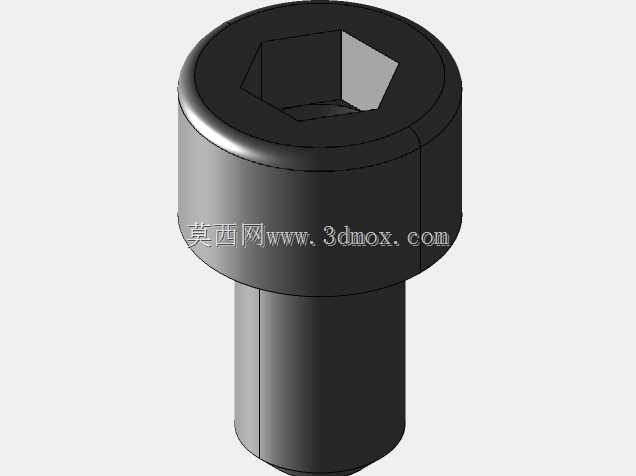

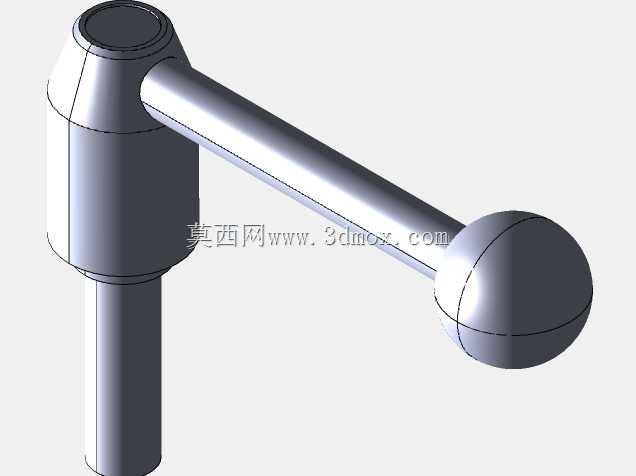

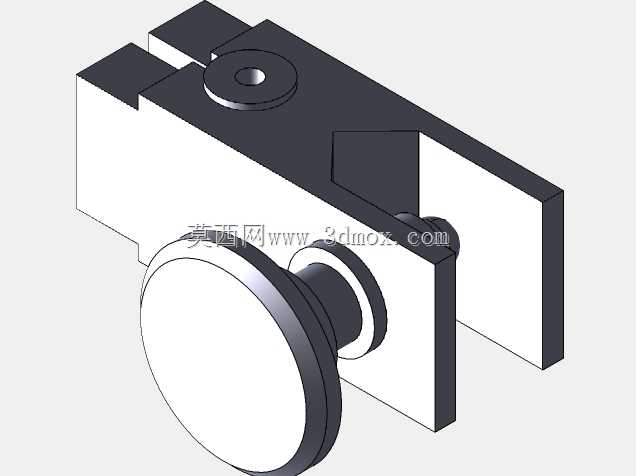

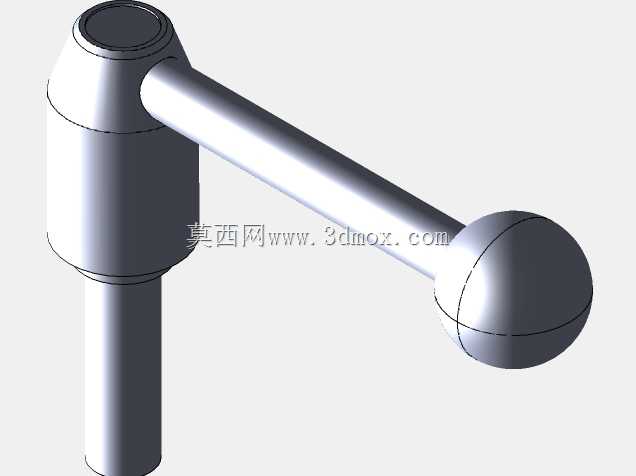

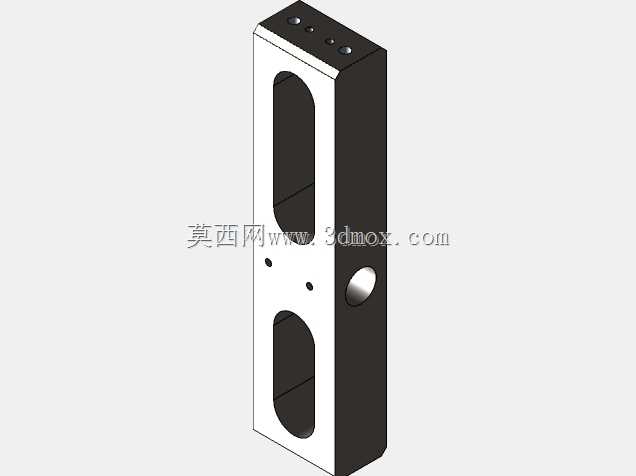

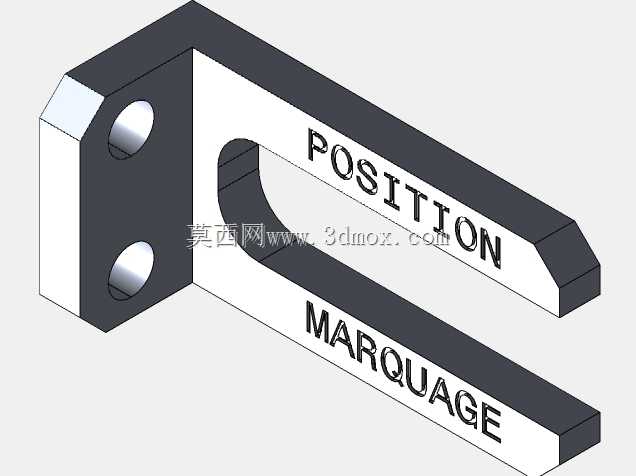

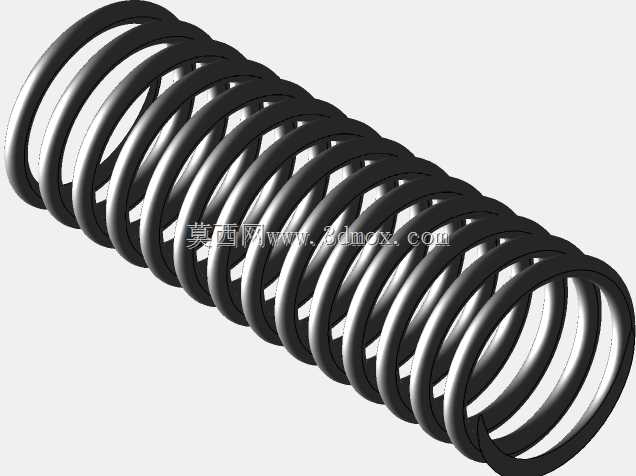

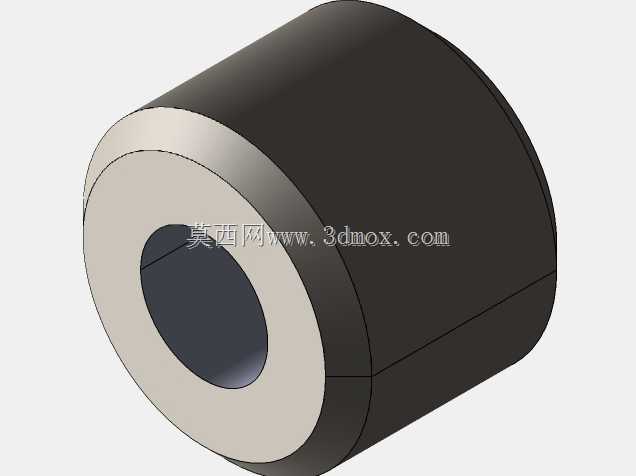

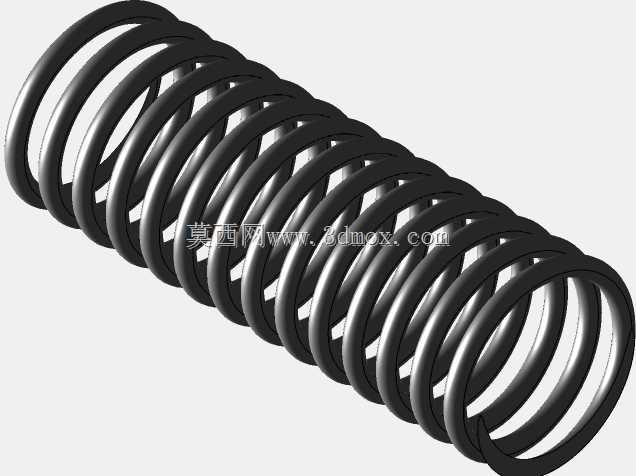

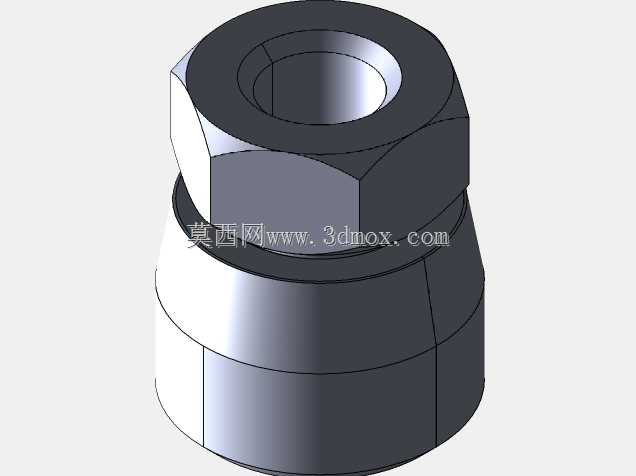

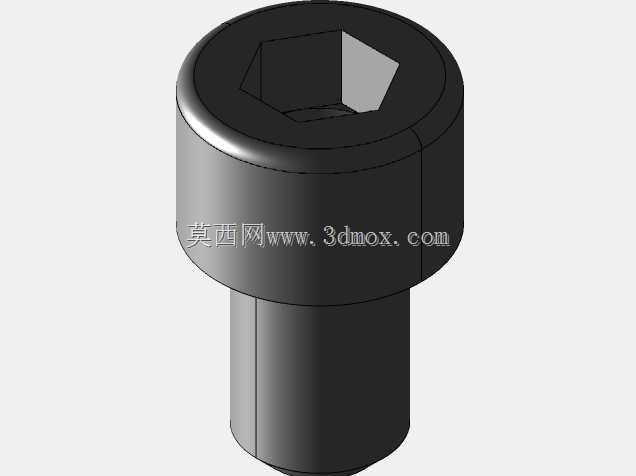

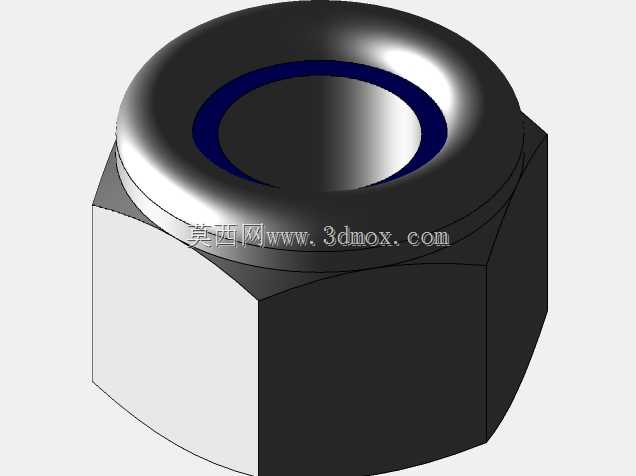

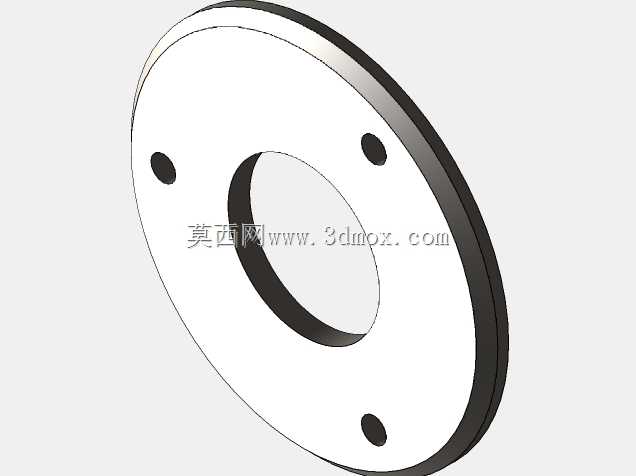

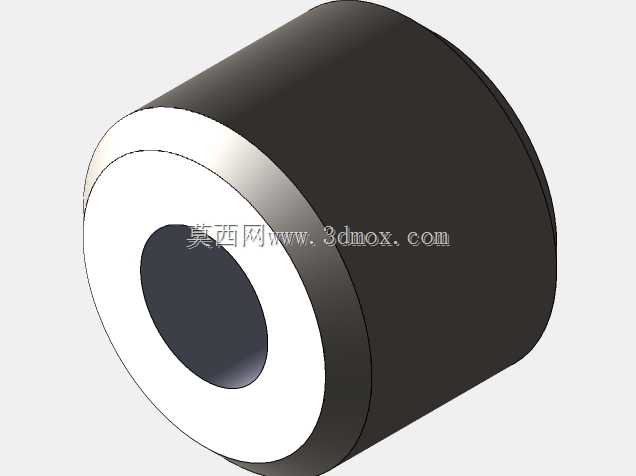

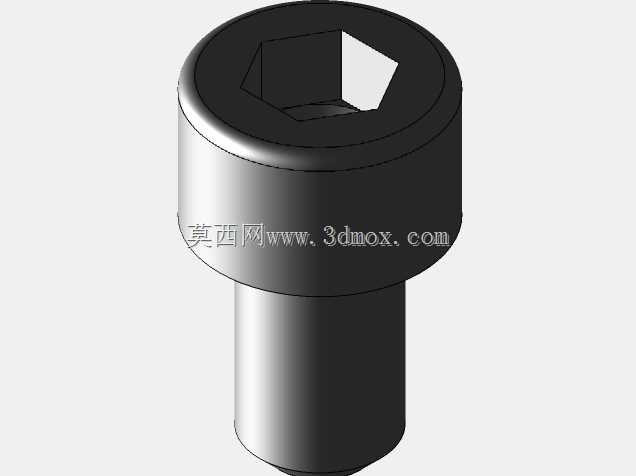

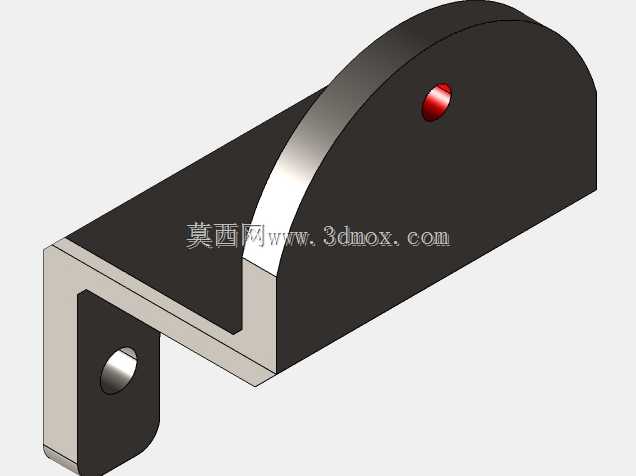

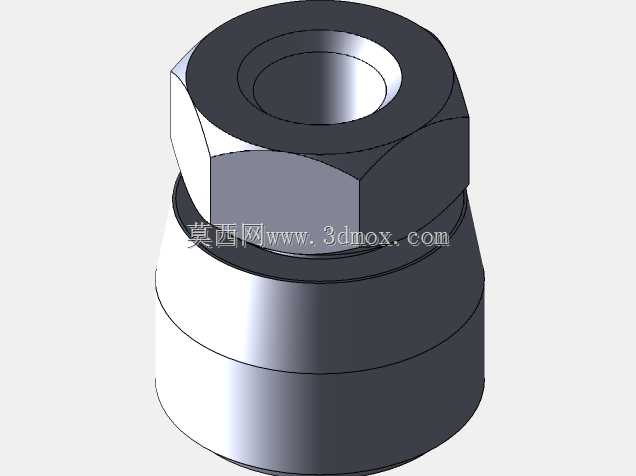

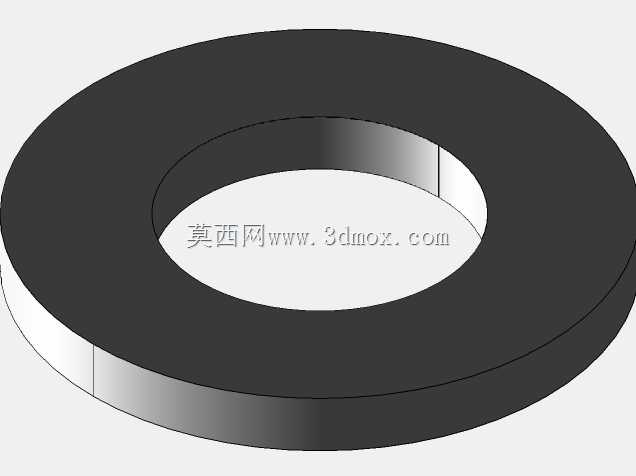

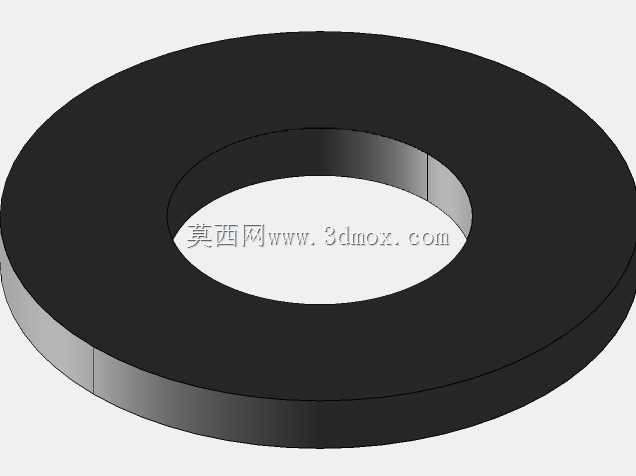

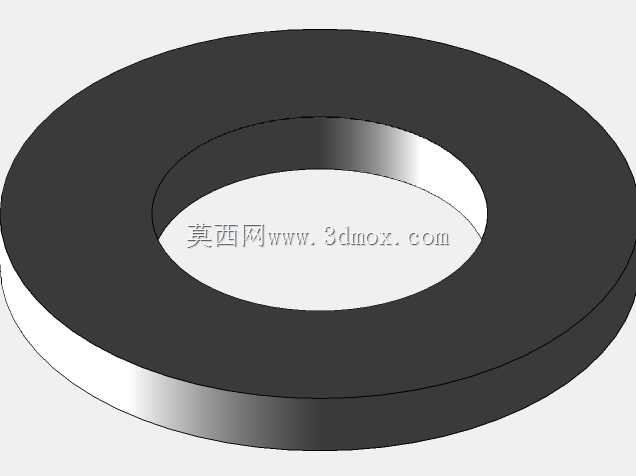

上部夹持端并非固定死结构,而是通过多组滑块、垫板和锁紧件适应不同支撑位置。支撑头处的软垫或垫块可保护工件表面,压块与螺杆配合提供可靠夹紧;侧向手轮用于翻转后的角度锁定,防止部件在检修过程中自行转动。对于发动机这类外形不规则、附件较多的对象,支架两侧还预留了较大的中空区域,便于避让管路、电缆和突出附件。
安装边界方面,整车宽度主要由底腿和脚轮外沿决定,高度由立臂及顶部调节组件决定,长度方向则受U形开口深度影响。布置工位时,不仅要考虑支架静止占地,还要预留人员操作半径、脚轮转向空间以及部件吊装下放时的垂直通道。夹持状态下,工件外缘可能超出框架轮廓,因此翻转前应核对最低点与地面间隙、最高点与厂房管线距离,以及两侧手轮操作空间。该结构适用于航空部件维修、教学拆解、装配验证和返修工位,模型中车架、轮组、回转支撑、调节夹具等层级清晰,可直接用于机构干涉检查、作业姿态演示和非标工装方案评审。
