宾泰克CM40-160A卧式离心泵三维建模

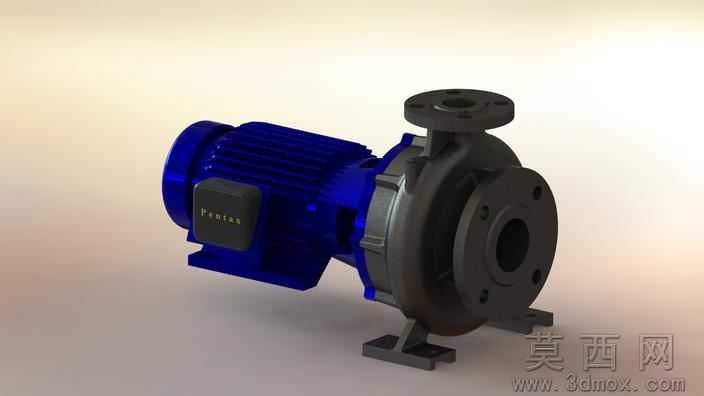

本作品为卧式单级离心泵的三维建模成果，整体采用机电一体化集成布局，将驱动电机与泵体直连共轴，大幅缩减设备整体轴向尺寸，提升安装适配性。建模过程中先以旋转特征构建电机主体外壳，通过阵列命令生成电机壳体表面的散热筋结构，还原真实电机的散热结构设计，电机接线盒采用独立凸台特征制作，表面预留品牌标识的贴图位，还原实物的外观细节。泵体部分以铸造壳体的结构特征为核心，先通过扫描混合特征构建涡形流道的内部腔体，再通过拉伸切除生成进出口法兰的连接孔位，法兰端面的密封槽、螺栓孔均按照标准管件连接尺寸制作，保证模型的工程实用性。泵体与电机连接的支架部分采用筋板加固结构，通过拉伸加筋特征还原铸件的加强结构，底部安装脚座做了沉头孔设计，匹配实际设备的安装固定需求。材质渲染阶段，电机外壳部分赋予深蓝色磨砂金属漆材质，调整材质的粗糙度参数模拟工业电机漆面的哑光质感，接线盒部分赋予黑色哑光塑料材质，表面添加轻微的凹凸纹理模拟注塑件的表面质感；泵体、连接支架、底座部分赋予铸铁材质，调整金属度与粗糙度参数还原铸件表面的亚光金属质感，进出口法兰端面做了车削加工的亮面效果区分，还原铸件加工面与非加工面的视觉差异。渲染阶段采用三点布光方案，主光源从侧上方打亮模型主体轮廓，补光弱化暗部死黑区域，背光源勾勒泵体与电机的边缘轮廓，背景采用浅米色渐变背景突出设备主体，地面添加微弱的接触阴影增强模型的真实落地感。建模过程中对泵体的叶轮腔、密封安装位、轴承位等内部结构均做了还原，可用于设备结构教学、安装模拟、产品展示等场景，整体模型比例协调，细节还原度高，符合工业级离心泵的实际结构特征。
