背负式喷雾机黄铜泵顶部结构设计

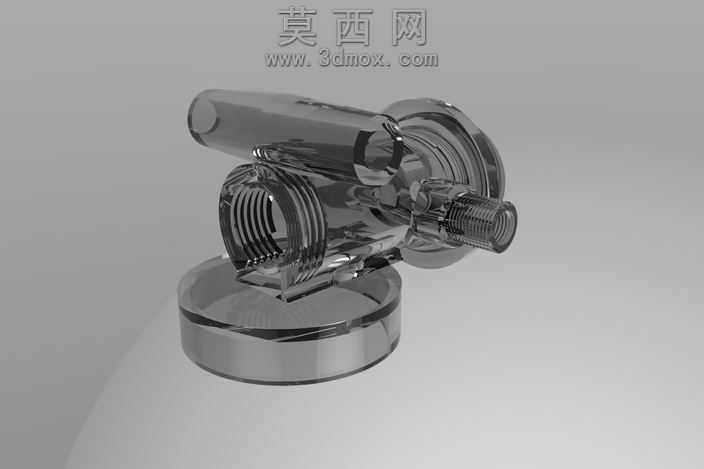

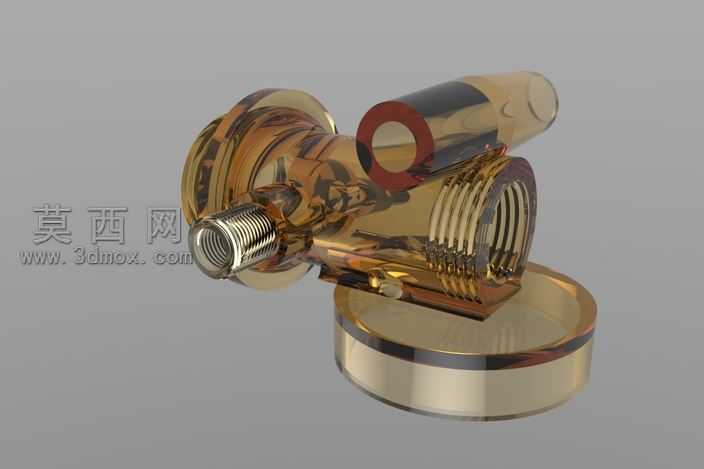

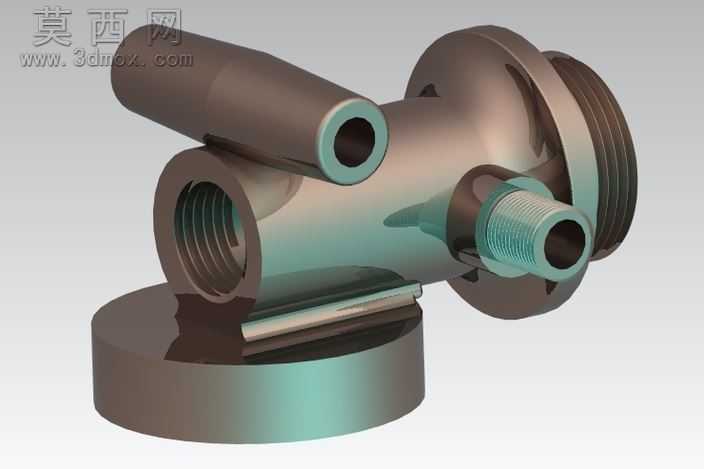

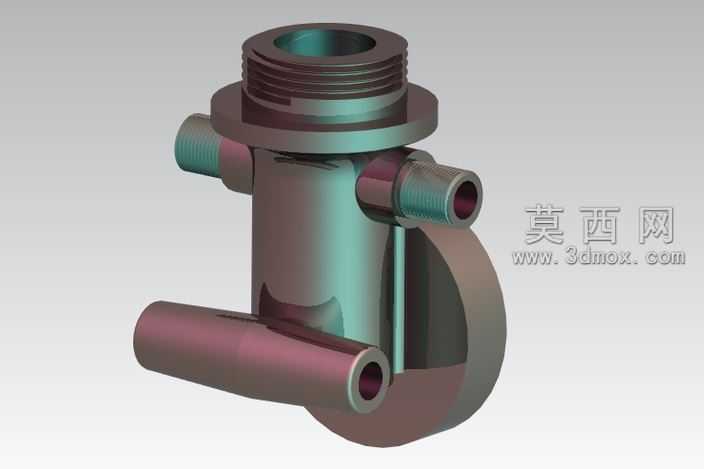

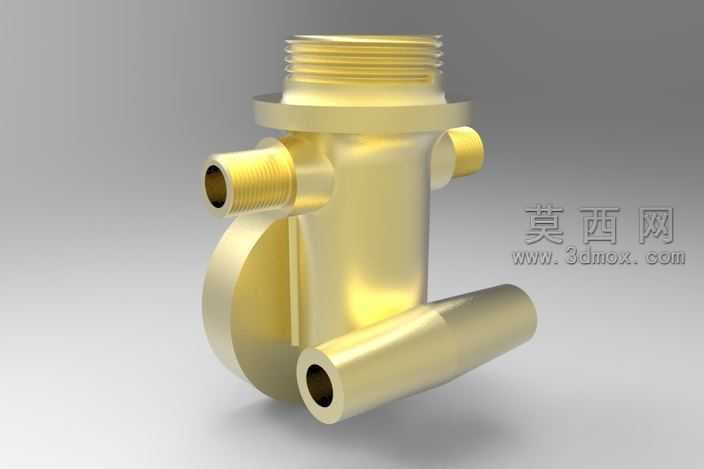

本模型为背负式喷雾机核心泵体顶部部件，采用三维参数化建模方式完成全结构构建，建模过程中优先保证各接口尺寸的装配适配性，针对黄铜材质的加工特性做了结构工艺优化。建模阶段先以旋转特征构建底部圆形安装基座，保证基座平面度满足泵体密封装配要求，再通过多步拉伸、切除特征搭建主体流道腔体，精准还原内部流体通路的走向与孔径参数，确保流体经过时的压力损失符合喷雾作业的性能要求。针对部件上的外螺纹接口，采用螺旋线扫描切除的方式生成标准牙型螺纹，保证与外接管路的连接密封性；侧部的内螺纹接口则通过异型孔向导配合螺纹线特征完成，严格匹配通用管路接头的尺寸规范。部件上的斜向伸出管路结构，通过多基准面定位绘制草图后放样生成，保证管路与主体腔体的衔接处做了圆角过渡处理，避免流体在转角处形成涡流，同时也消除了黄铜件压铸成型时的应力集中问题。材质渲染阶段选用黄铜金属材质，调整材质的粗糙度、金属度参数还原黄铜件机加工后的表面质感，对基座端面、螺纹端面等机加工面做了高光处理，对铸造毛坯面做了细微的颗粒质感调整，让渲染效果贴近真实黄铜零件的外观表现。结构设计上充分考虑背负式喷雾机的轻量化使用需求，在保证腔体壁厚满足耐压要求的前提下，对非承压区域做了合理的减薄处理，各接口的位置布局充分适配背负式设备的管路排布，避免安装后出现管路干涉问题。整体建模过程严格遵循机械设计的公差配合要求，所有装配面预留了合理的密封件安装空间，流道内壁做了光滑过渡处理，减少药液残留与流动阻力，完全适配农业喷雾作业的工况使用需求。
