多规格轻触按键开关三维结构

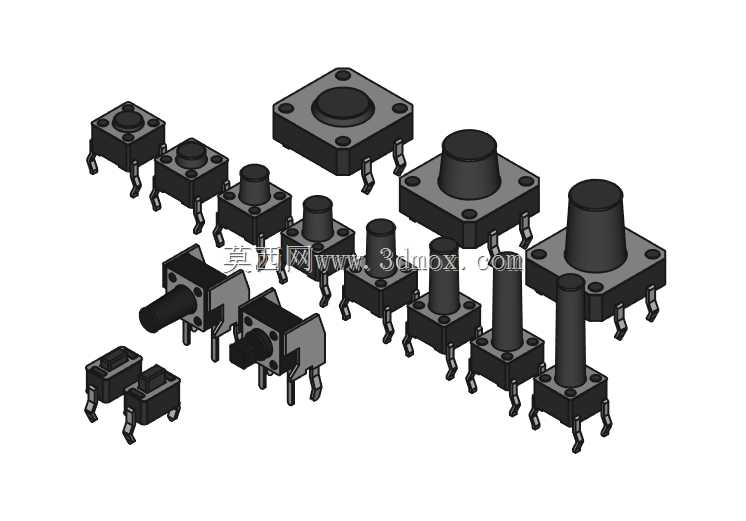

　　轻触按键在电控面板、手持终端、小型仪器和机床操作盒中属于高频交互元件，虽然单个零件体积很小，但在整机布局里直接关系到面板开孔、键帽高度、焊接空间和维修可达性。本组三维结构围绕常见四脚插装轻触开关展开，覆盖不同本体高度、按柄长度、侧按方向和封装外形，能够在结构评审时快速比对安装边界，避免后期因按键行程、壳体干涉或PCB焊盘位置不匹配造成返工。

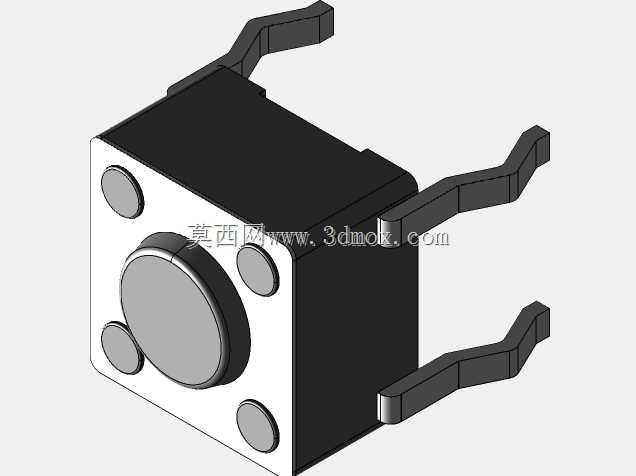

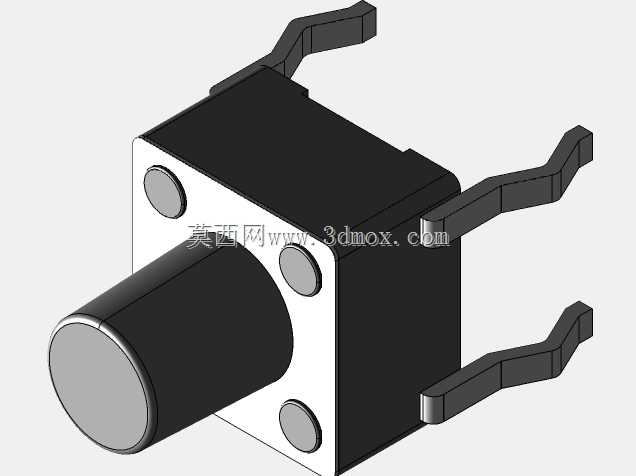

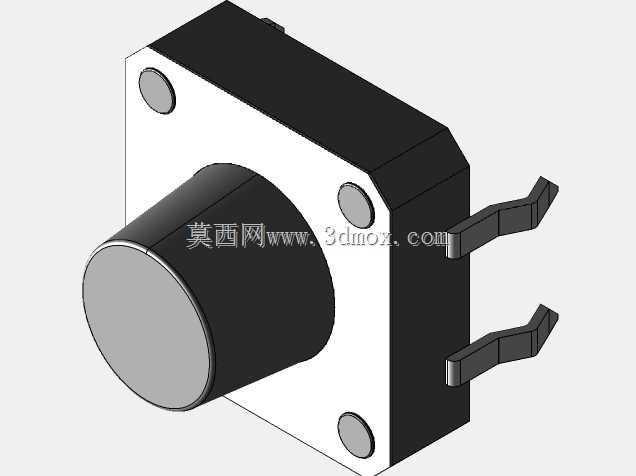

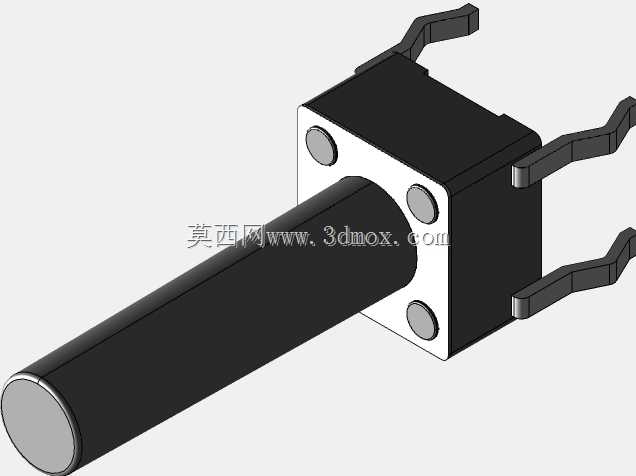

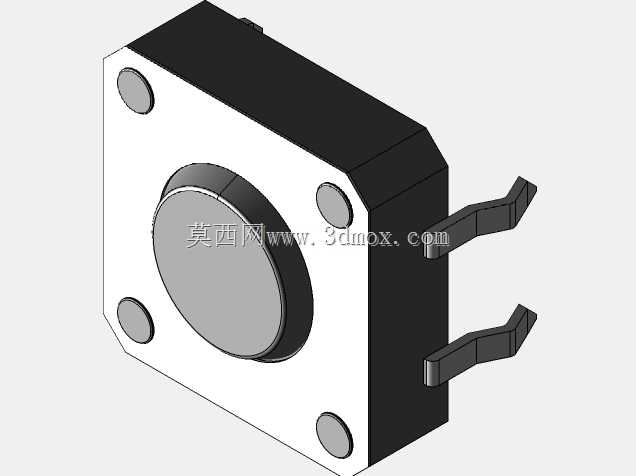

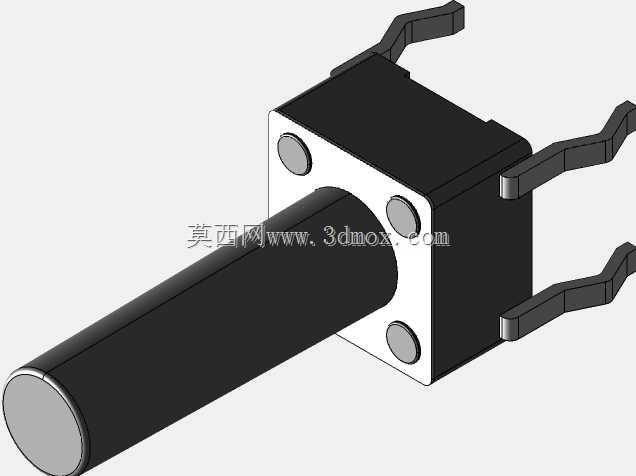

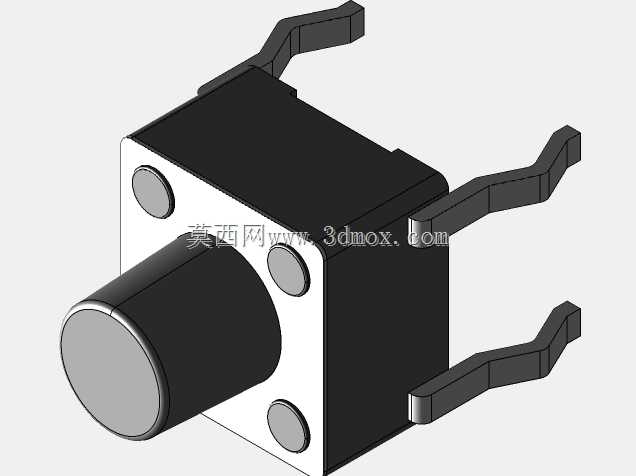

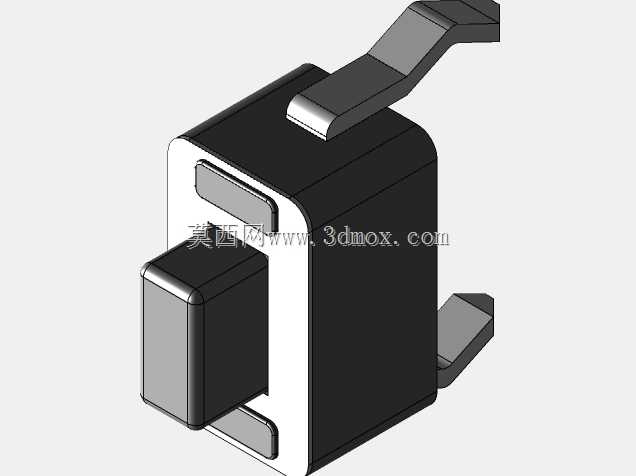

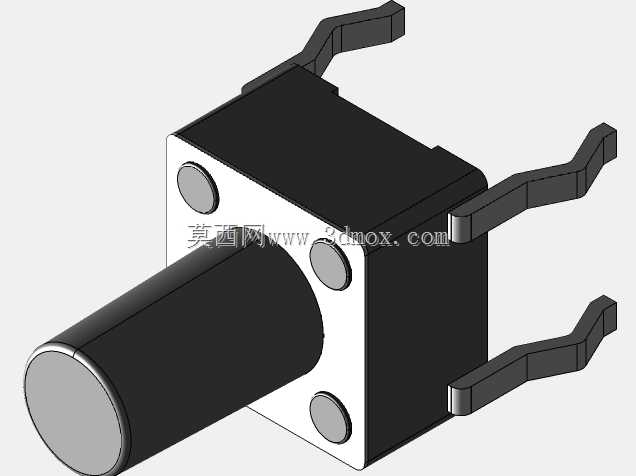

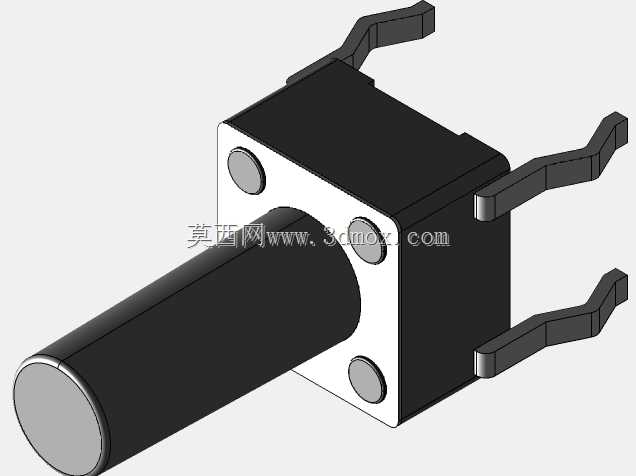

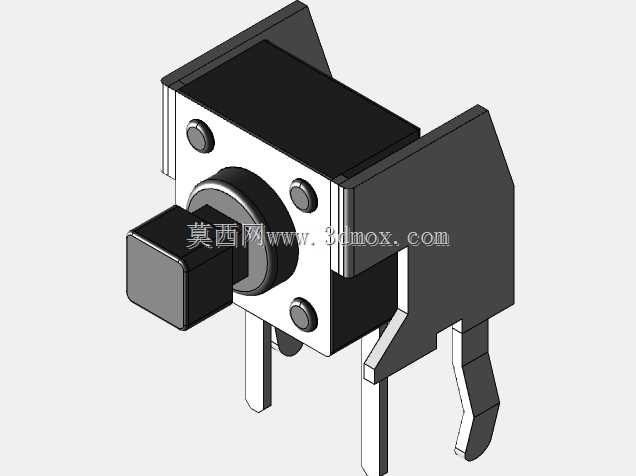

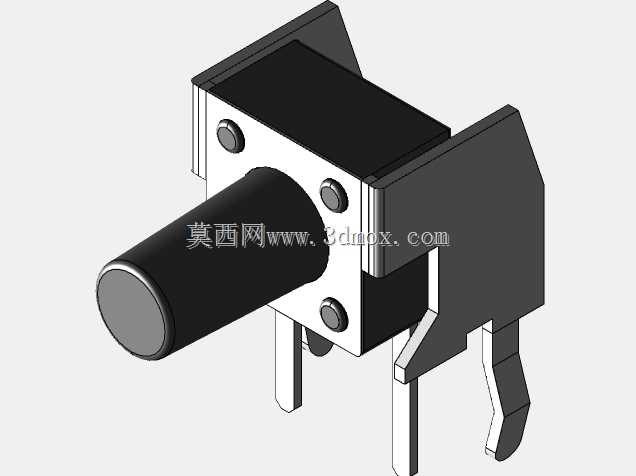

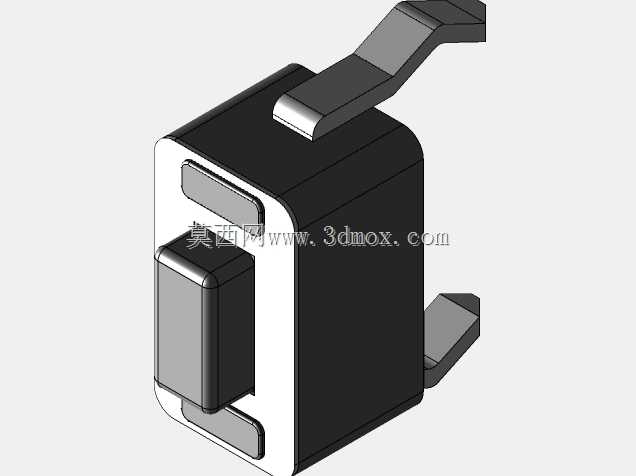

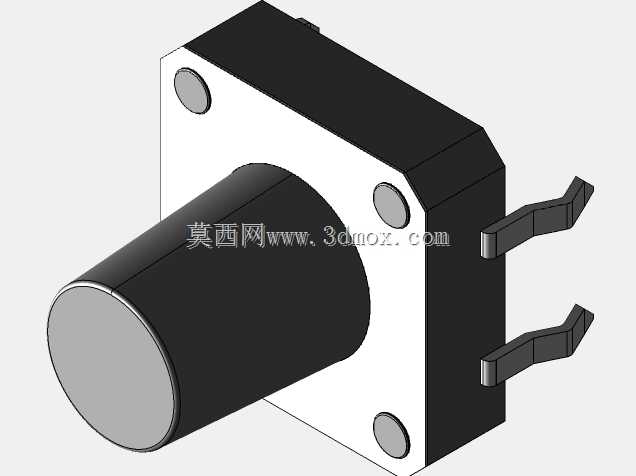

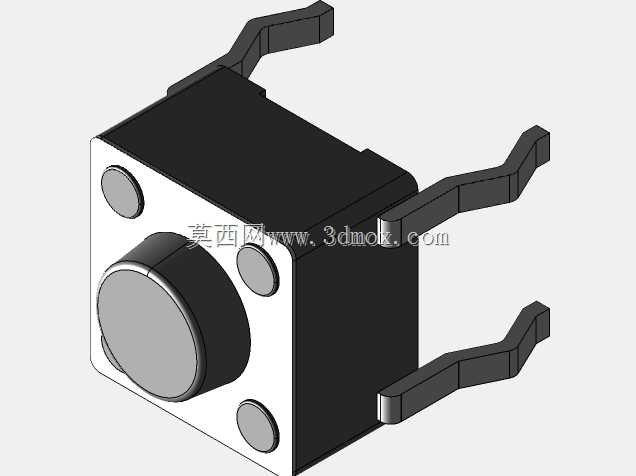

　　从实际用途看，这类开关通过按压使内部弹片接触导通，释放后自动复位，适合信号触发、菜单选择、参数确认和状态复位等低电流控制场景。模型中保留了方形基座、圆形按柄、金属插脚和定位轮廓等关键特征，基座四角的插脚既承担焊接固定，也提供电气连接；不同高度的按柄对应面板与PCB之间的不同堆叠距离，长柄版本可穿过面板配合键帽使用，短柄版本则更适合贴装在紧凑控制板上。侧置按动的结构常用于设备侧壁、手持盒边缘或空间受限的操作面，能够减少正面面板占用。

　　设计选型时不能只关注开关本体长宽，还需要把按压行程、按柄顶端直径、插脚伸出长度、焊盘间距以及周边元件安全距离一起纳入检查。方形底座在面板内侧可形成稳定支撑，插脚穿过PCB后需要预留焊接与清洗空间；若面板外侧增加键帽，应校核键帽与外壳孔的同轴度、上下活动间隙和按压极限位置，防止键帽摩擦孔壁导致操作力增大。对于多按键并排布置的面板，还要结合手指操作范围确定中心距，避免误触。

　　建模思路上，各规格采用统一的装配基准表达：以PCB贴合面为高度基准，以插脚中心和本体对称面定位，按柄方向单独区分。这样在整机设计中可以把开关作为标准件调用，通过替换不同高度或侧向形式来验证面板方案。外形细节方面，模型体现了塑料本体的圆角、按柄圆柱段、底部插脚弯折以及侧边加强轮廓，便于干涉检查和爆炸视图展示。

　　在机床加工设备、小型控制盒或实验仪器中，轻触开关通常靠近主控板安装，周围可能排布端子、指示灯和接线槽。三维布局时应让按键受力方向垂直于PCB，避免侧向载荷长期作用于按柄；插脚附近留出焊装工具操作空间，面板内侧保留弹片压缩和复位所需的高度余量。通过多规格开关的集中建模，结构工程师可以在同一参考体系下完成开孔尺寸、按键行程、外壳厚度和PCB位置的联动校核，使样机阶段的装配关系更接近真实生产状态。
