注塑模具用热流道分流结构设计

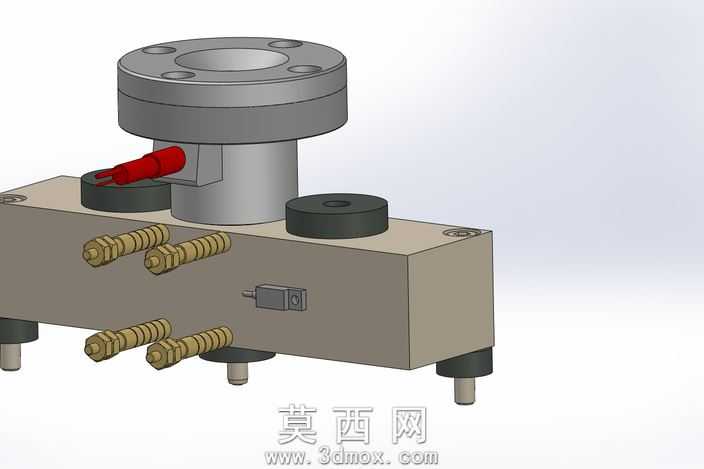

本作品为注塑模具配套的热流道分流结构三维建模成果，建模过程严格遵循注塑模具热流道系统的设计规范，先完成整体结构的基准定位，以中心主射嘴的法兰安装面为装配基准，依次搭建分流板主体、上部主射嘴筒体、侧向接线组件、下部多组热喷嘴以及定位支撑柱的结构框架。建模阶段对各部件的配合尺寸做了精准约束，主射嘴顶部的法兰预留了标准安装螺栓孔位，可直接与注塑机射嘴部分完成对接密封；分流板主体采用长方体块体结构，内部预设熔料流道的走料路径，外部布置的多组黄铜色加热元件沿流道走向排布，保证熔料在分流过程中全程维持恒定温度，避免出现冷料堵塞、流道凝料的问题。侧向红色接线结构为加热元件的供电接线端，建模时预留了接线防护与走线空间，侧置的小型传感元件用于实时监测分流板的工作温度，为温控系统提供准确的温度反馈。下部伸出的多组热喷嘴对应模具型腔的浇口位置，每个热喷嘴都搭配独立的加热与温控结构，可保证各浇口出胶温度一致，避免不同型腔出现填充不均、产品品质差异的问题；分流板底部的黑色支撑柱用于承受注塑过程中的射胶压力，防止分流板受压变形影响密封性能，同时起到隔热作用减少热量向模具模板传递，降低加热能耗。渲染阶段针对不同部件匹配了对应材质：主射嘴与分流板主体采用模具钢材质，赋予金属哑光磨砂的表面质感，还原钢材经过调质处理后的真实外观；加热元件采用黄铜材质，呈现暖金色金属光泽，与主体钢材形成清晰的视觉区分；接线组件采用耐高温工程塑料材质，做红色半哑光表面处理；支撑柱采用黑色隔热钢材，表面做发黑处理呈现深黑哑光质感；热喷嘴端部采用导热铍铜材质，呈现细腻的金属光泽。整体结构设计充分考虑热流道系统的装配便利性、温控均匀性与使用耐久性，各部件的安装位置预留了足够的装拆操作空间，加热元件与传感元件的布线整齐有序，可直接用于热流道系统的结构验证、装配模拟以及模具整体方案的配套设计参考，帮助设计人员提前排查流道布局、部件干涉、温控点位布置的潜在问题，缩短模具开发的整体周期。
