多关节三菱工业机械臂结构设计

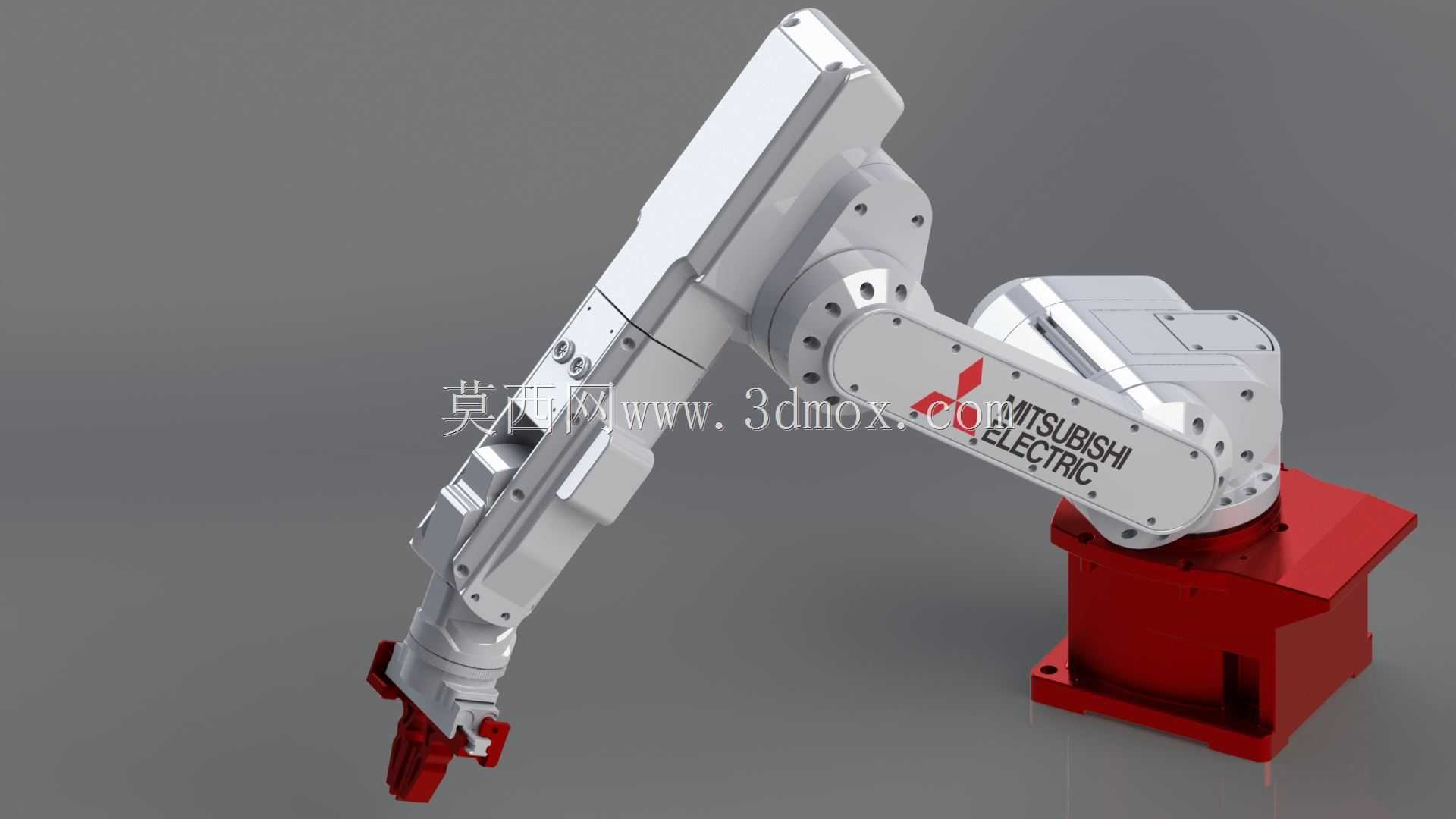

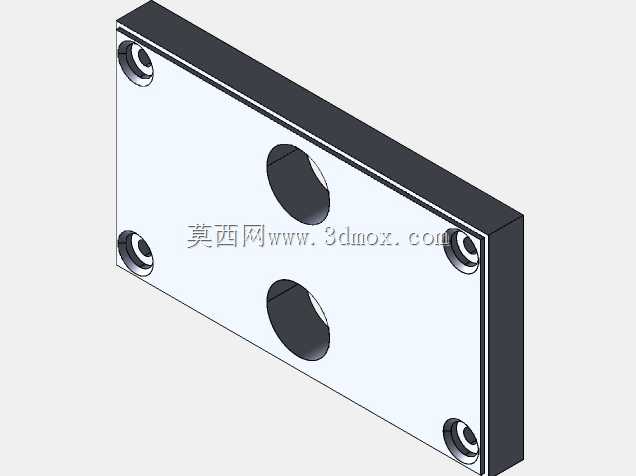

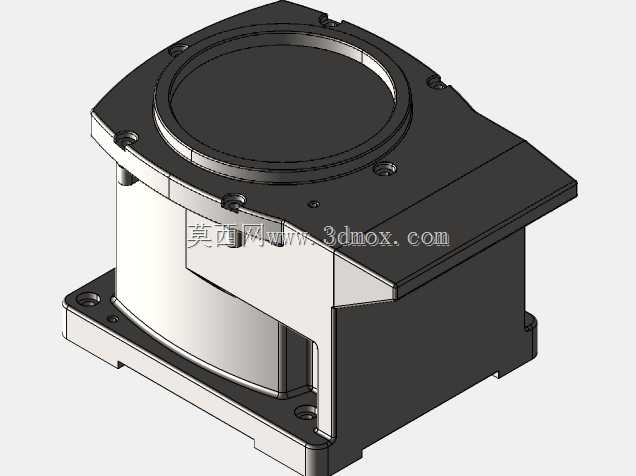

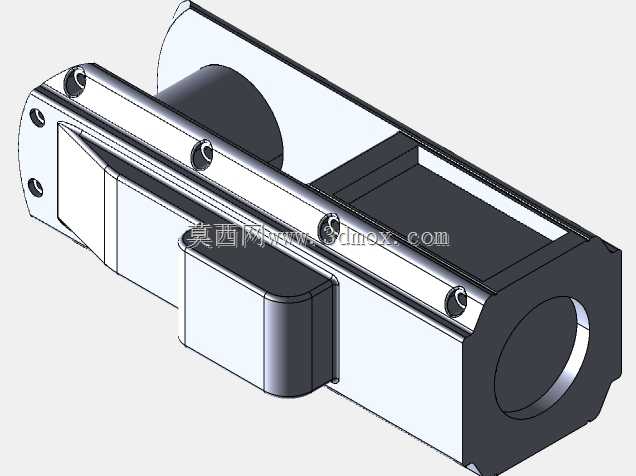

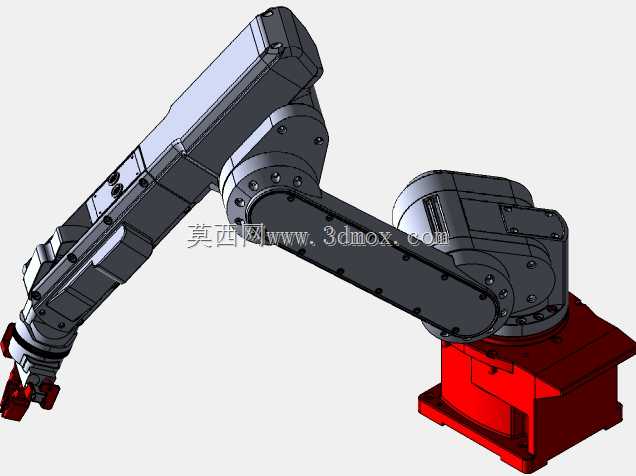

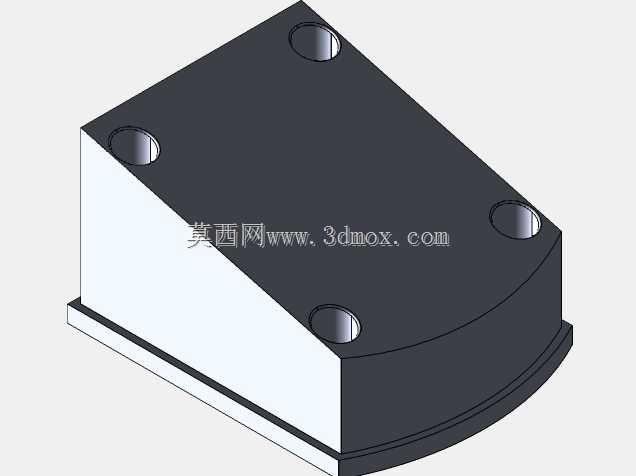

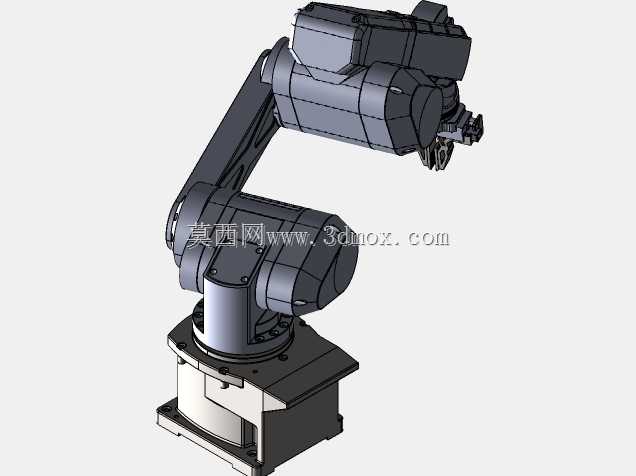

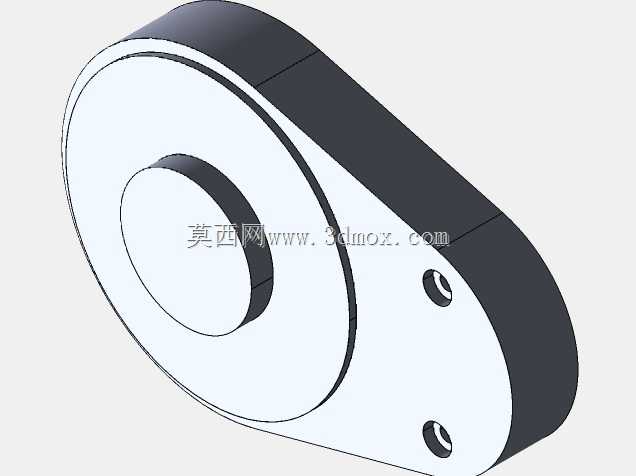

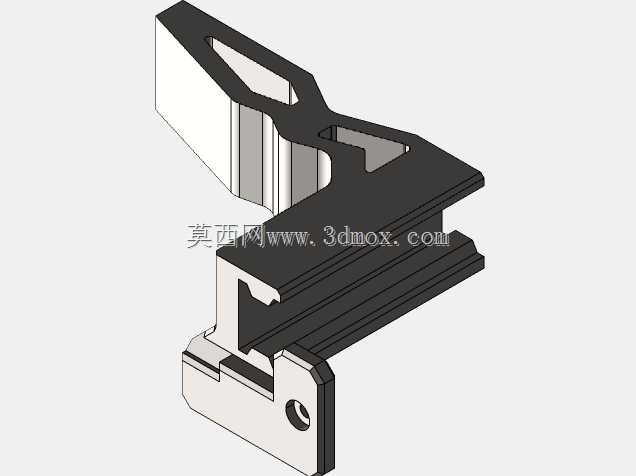

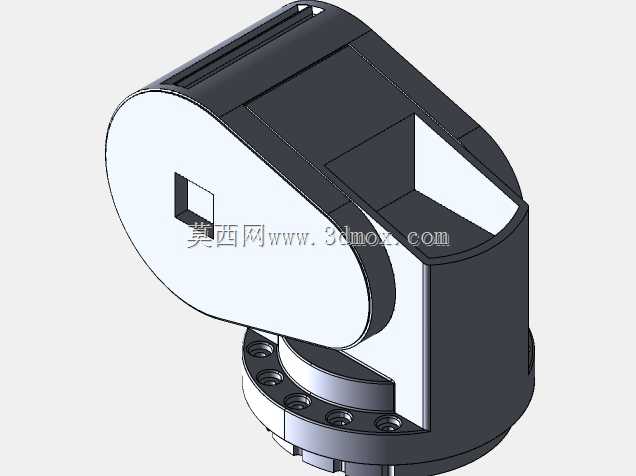

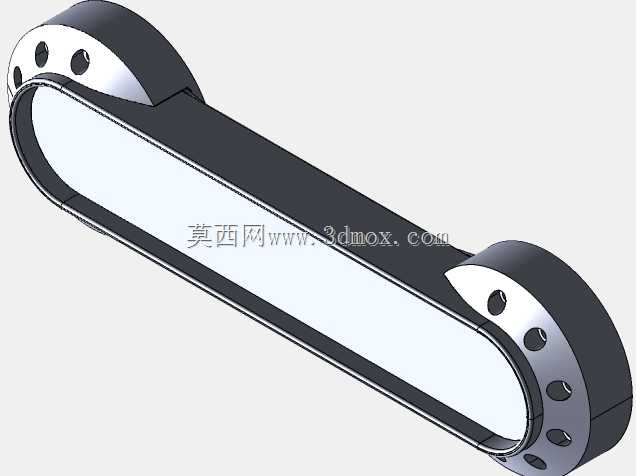

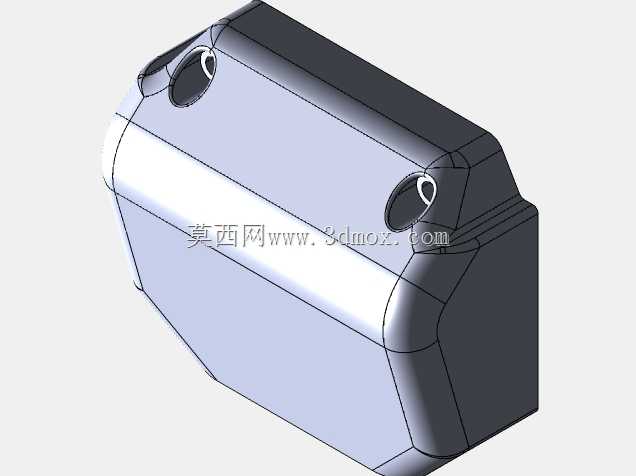

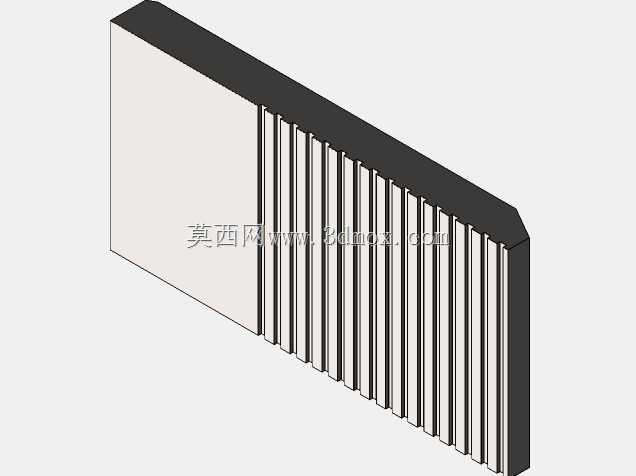

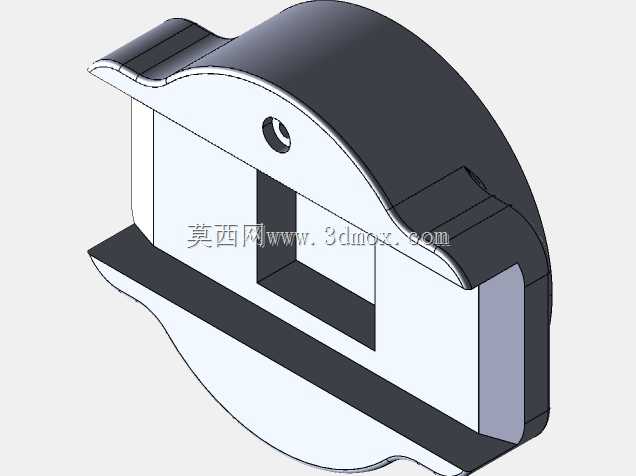

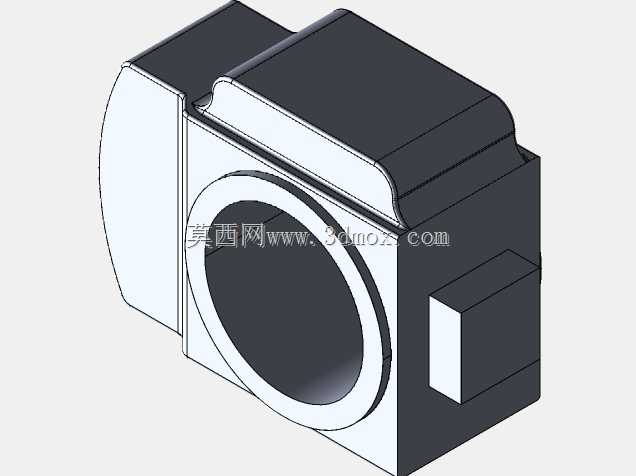

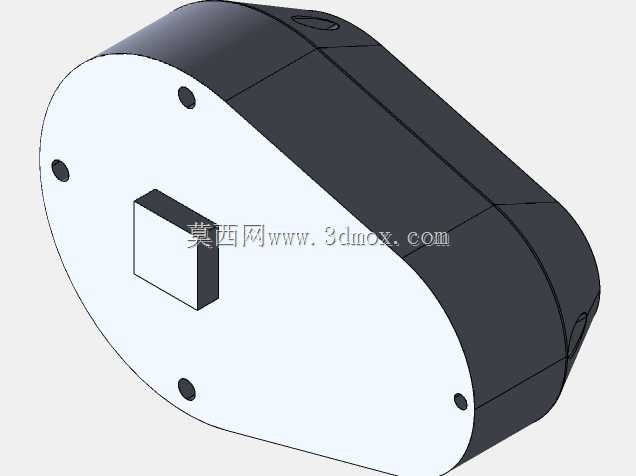

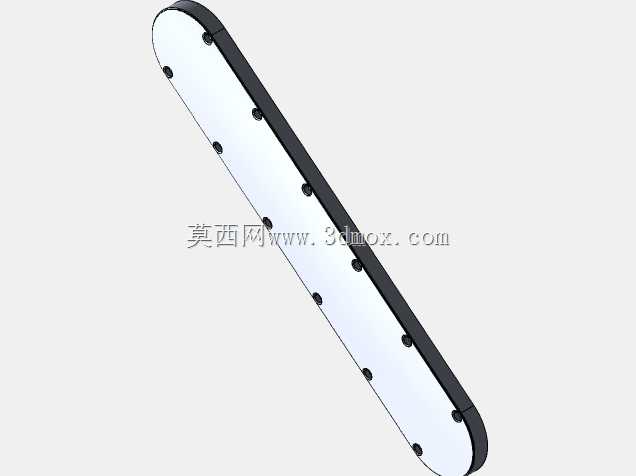

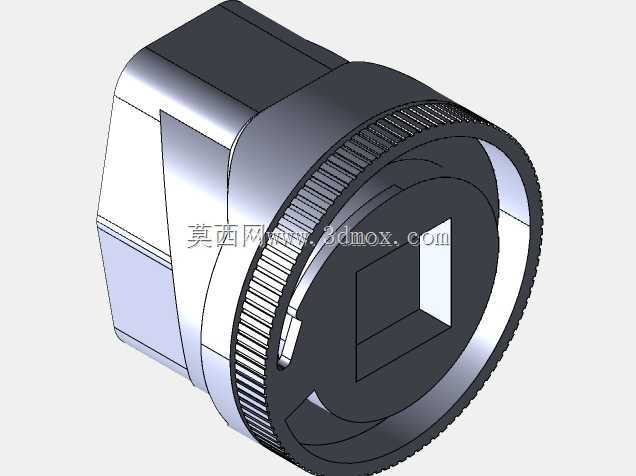

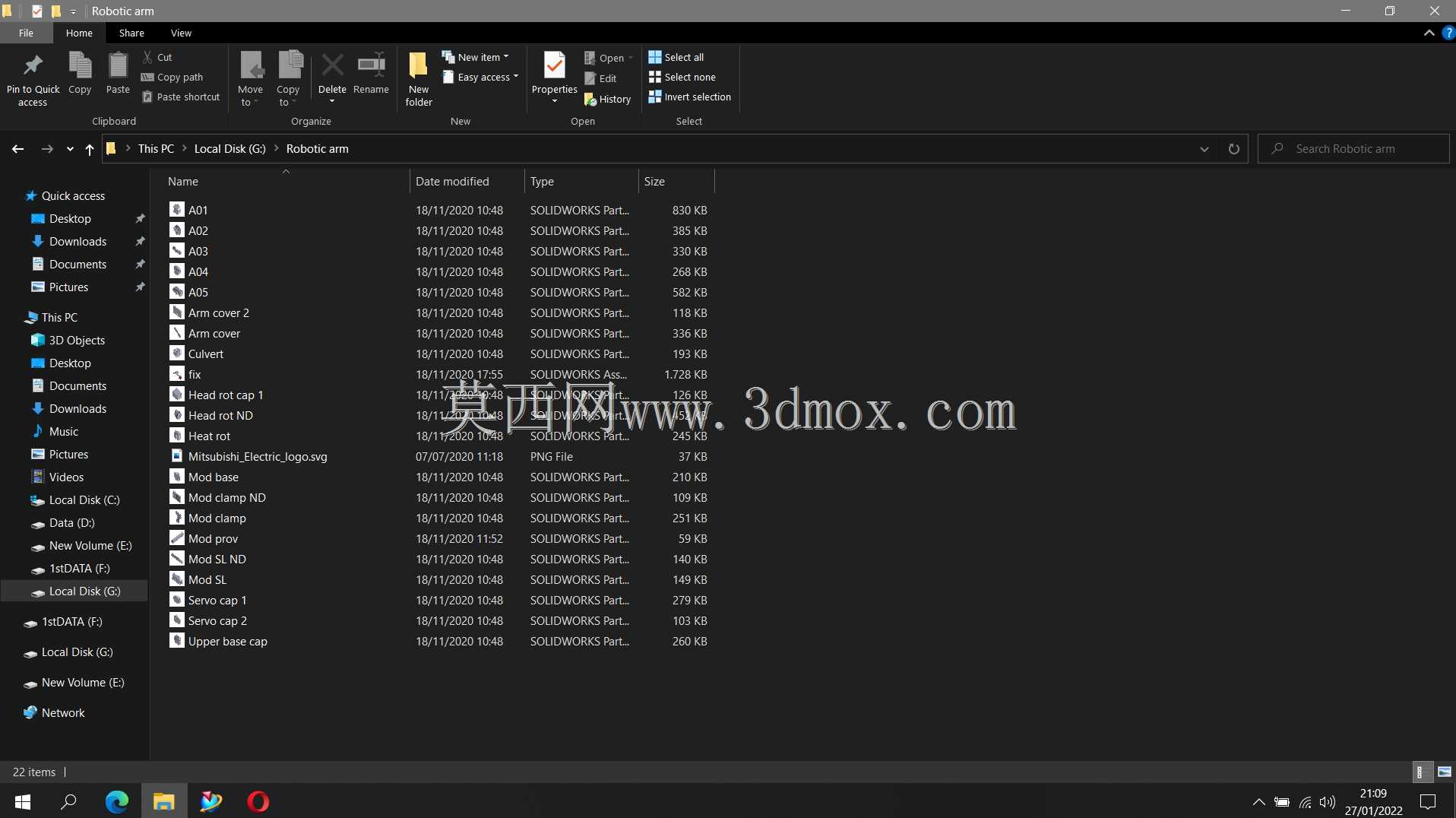

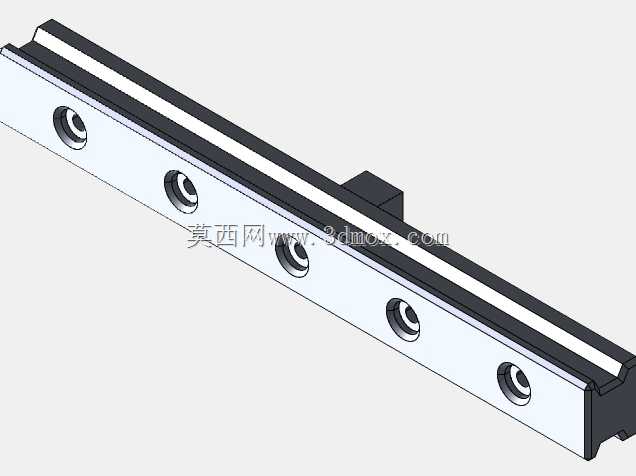

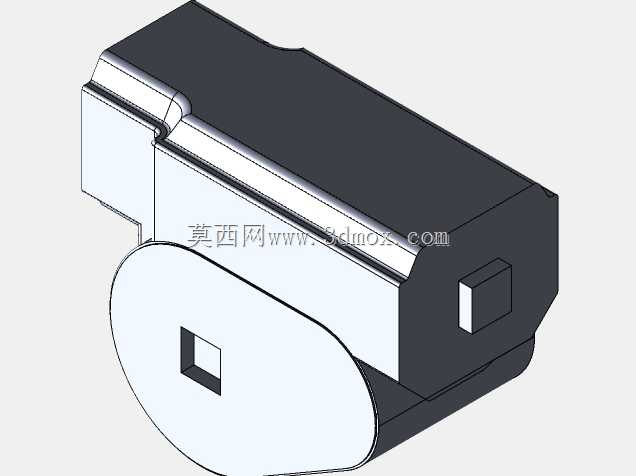

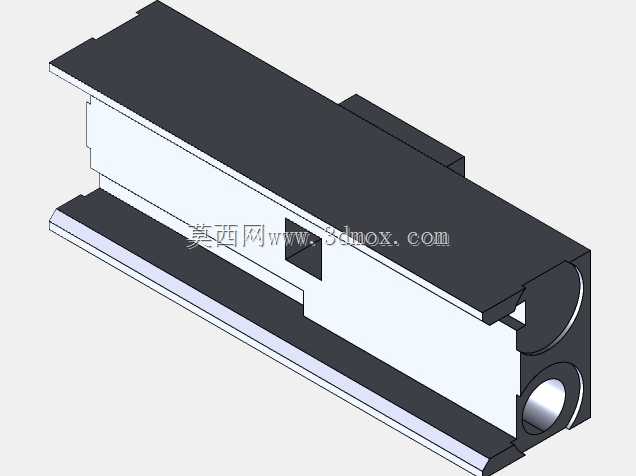

　　这款多关节机械臂的结构设计，核心面向3C电子装配、小型零部件上下料、轻量工件码垛这类对重复定位精度要求较高的工位场景，在消费电子组装线、小型机加工单元的上下料环节适配性较强，可覆盖0.5kg到5kg级的轻负载作业需求，末端执行器预留了标准法兰接口，可根据实际工位需求更换夹爪、吸盘、焊枪或者视觉检测模组，不需要对臂体结构做额外改动。从结构设计逻辑来看，整个臂体采用串联多关节布局，底座为铸铁材质的方形安装座，底部预留了四个对称分布的螺栓安装孔，安装时可直接固定在设备机架或者混凝土工作台上，安装边界需要预留底座周边至少150mm的走线与维护空间，避免关节转动时与周边防护栏、料架产生干涉。大臂与小臂的壳体采用铝合金压铸成型，

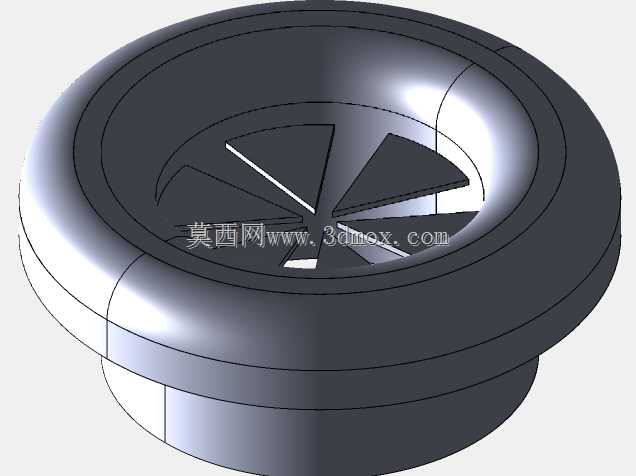

　　在保证结构刚性的前提下尽可能降低运动部件的自重，减少关节伺服电机的负载惯量，每个关节的转动副位置都设计了密封结构，可阻挡车间内的切削粉尘、焊接飞溅进入关节内部，延长谐波减速器与轴承的使用寿命。关节处的走线采用内部中空走线设计，所有动力线缆与信号线缆都从臂体内部的穿线腔通过，避免机械臂在大角度回转时线缆被拉扯、磨损，相比外部拖链走线的结构，能有效缩小设备运行时的外围安全空间。臂体的运动范围覆盖了底座正负170度回转、大臂俯仰正负120度、小臂俯仰正负150度、腕部三个自由度的回转，整个工作半径可覆盖800mm的球形作业区间，在这个区间内的任意点位都能实现稳定的姿态调整，满足不同角度的装配、抓取作业需求。

　　设计时针对每个关节的限位做了硬限位与软限位双重防护，硬限位采用机械挡块结构，在软件限位失效时可直接阻挡关节超程转动，避免臂体撞击底座或者周边设备，关节处的安装基准面都做了精加工处理，装配时不需要额外配磨垫片就能保证关节的同轴度要求，降低后期装配调试的难度。末端法兰的安装端面设计了定位销孔，更换末端执行器时可快速定位，不需要反复校准工具坐标系，能缩短产线换型的调试时间。整个臂体的外部轮廓做了圆角过渡处理，没有尖锐的凸起结构，避免人员在设备周边操作时被磕碰，底座侧面预留了气源与电气接口的安装位，现场布线时可直接从设备底部的走线槽接入，不会占用臂体周边的操作空间。
