工程用带安装孔环形传动链轮结构

　　该链轮属于链传动系统中的核心啮合零件，整体采用环形盘式结构，外缘均匀分布与链条滚子相匹配的齿形，齿廓沿周向连续排布，能够在运转过程中与链条节距形成稳定啮合，将旋转运动与扭矩在主动轴和从动轴之间传递。这类结构常见于输送设备、工程机械行走机构、农业机械、矿山给料装置以及重载生产线中，尤其适合中心距较大、不适合采用齿轮直接啮合的传动场景。与带传动相比，链轮链条组合不存在明显弹性滑动，速比保持能力更好；与齿轮传动相比，它对两轴平行度误差、安装间距偏差的容忍度更高，现场维护也更方便。

　　从实际使用角度看，链轮的工作重点不只是“把链条带动起来”。齿部需要承受链条滚子进入和退出啮合时产生的周期性接触载荷，齿根位置会反复受到弯曲与冲击，因此齿形过渡区域不能出现尖角或突变。模型中外缘齿槽采用圆滑过渡，齿顶与齿根之间的轮廓变化连续，可减少链条滚子在啮合瞬间的卡滞和冲击噪声。对于重载工况，链速通常不高，但瞬时载荷波动较大，尤其在设备启动、急停或物料卡阻时，链轮会承受明显冲击，因此盘体厚度、齿根圆角和轮毂支承区域都需要保留足够强度余量。

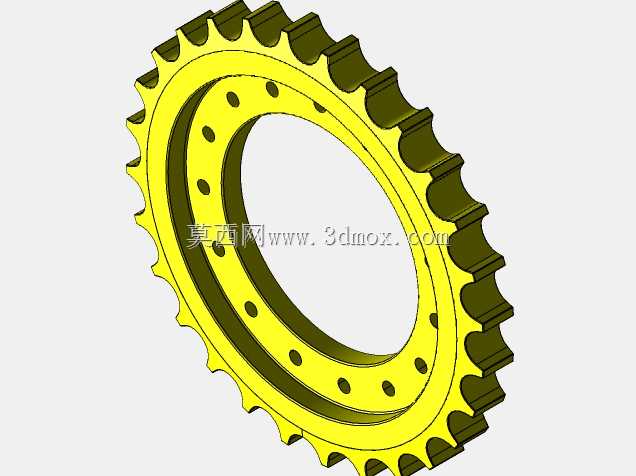

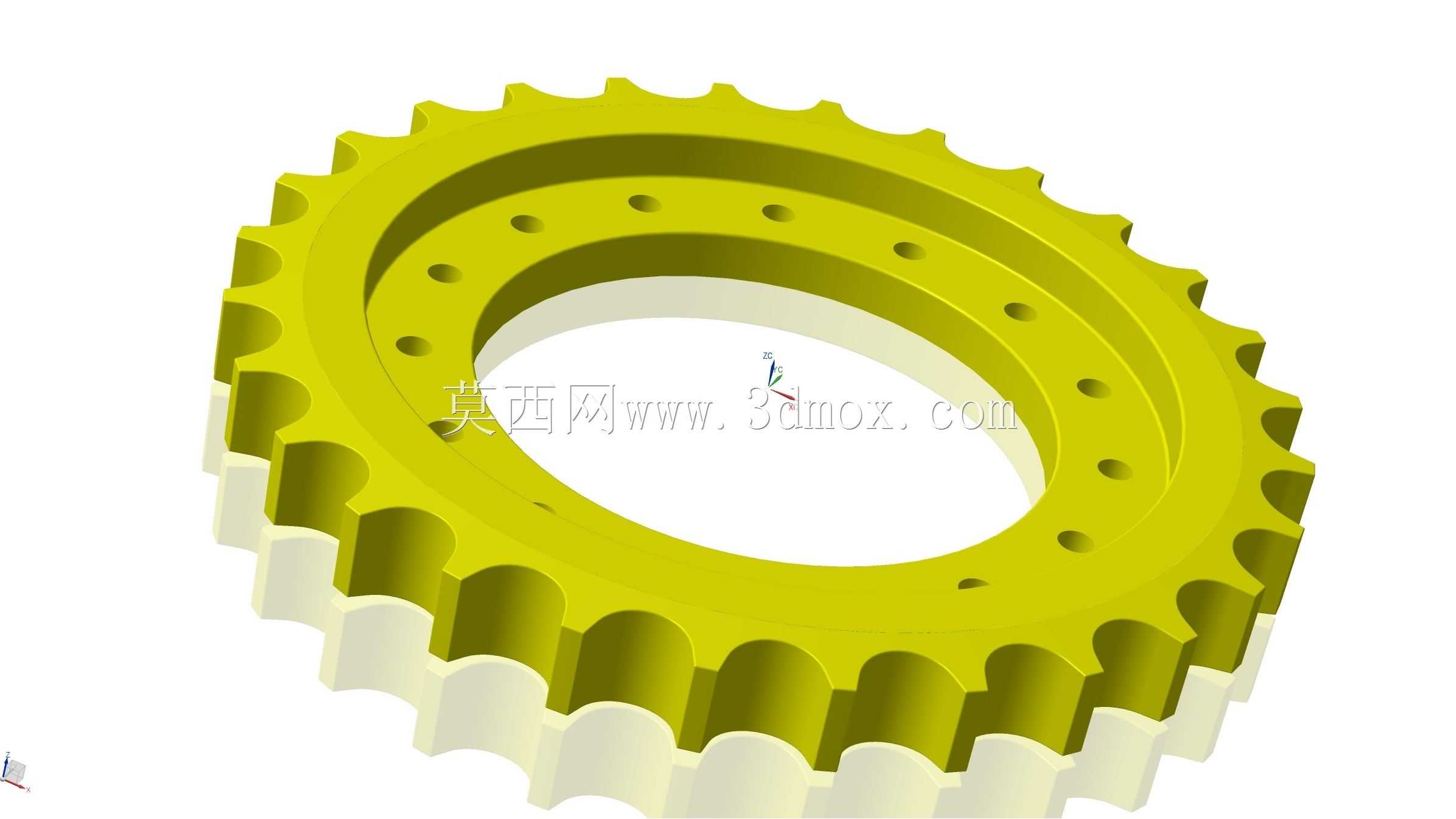

　　该模型的中部为大直径中空区域，这种设计并非单纯减重。环形内孔可用于穿过主轴、支承套筒或相关回转部件，也便于在双支承结构中布置轴承座与锁紧件。链轮端面沿圆周布置了多组安装孔，孔位围绕中心均匀分布，说明该件更倾向于通过螺栓与轮毂、联接盘或回转支承端面固定，而不是依靠单一键槽直接传递全部扭矩。这样的固定方式在大直径链轮中较为常见：螺栓组可分担周向剪切载荷，端面摩擦也能参与扭矩传递，同时便于链轮磨损后单独更换，不必连同轴系或轮毂整体拆卸。

　　设计时需要首先确定链条规格、节距、滚子直径和排数，再反推链轮齿数、分度圆直径、齿顶圆和齿根圆。齿数过少会引起多边形效应，使链条速度波动和动载荷增大；齿数过多则会在链条磨损后更容易发生跳齿。该链轮齿数较多，外形接近大直径盘轮，适合中低速、较平稳的传动或行走场合。端面孔位应与配套联接盘的螺栓圆严格对应，孔中心直径、孔径数量和均布角度都属于安装边界条件，若偏差过大，会造成装配干涉或螺栓受载不均。

　　外形尺寸方面，大外径决定了链条包绕范围和防护罩最小空间，盘体宽度则与链条排数、啮合接触宽度以及支承刚度相关。安装时需保证链轮轴线与配对链轮轴线平行，两轮齿宽中心平面重合，否则链条会出现偏磨、侧向爬齿和异常张紧。中空区域周边的环形实体承担扭矩传递路径，外缘齿圈通过盘体与内圈安装区连接，受力从齿面接触点经齿根、盘体、螺栓孔再传递到轮毂。模型中孔位所在环带具有一定宽度，可避免螺栓孔过于靠近内边缘或齿根而削弱截面。

　　在结构建模过程中，齿形不能只按外观阵列处理，需要围绕分度圆建立单个齿槽轮廓，再按齿数进行周向阵列，保证每个齿槽相对链条节距一致。端面安装孔也应按同一圆周均布生成，并检查孔边到内孔、齿根和端面的距离。若用于焊接或铸造件，还需在截面变化处设置工艺圆角和拔模斜度；若采用机加工件，则应关注齿面热处理后变形以及螺栓孔同轴度。维护层面，链轮磨损通常先表现为齿面压痕、齿根变薄和齿形偏磨，严重时会导致链条跳齿；因此在选型和测绘时，齿部硬度、材料厚度、润滑方式以及张紧调节空间都应同步考虑。

　　整体来看，该环形链轮结构把啮合传动、端面联接和中空避让三项功能集中在同一盘体上，适用于需要大直径回转、端部螺栓固定以及紧凑布置链条路径的机械设备。建模时既要还原外齿的连续几何特征，也要保留安装孔分布、内孔边界和盘体厚度等关键结构，使后续工程图绘制、干涉检查、强度校核和装配维护都有明确依据。
