四叶曲面搅拌螺旋桨叶轮结构

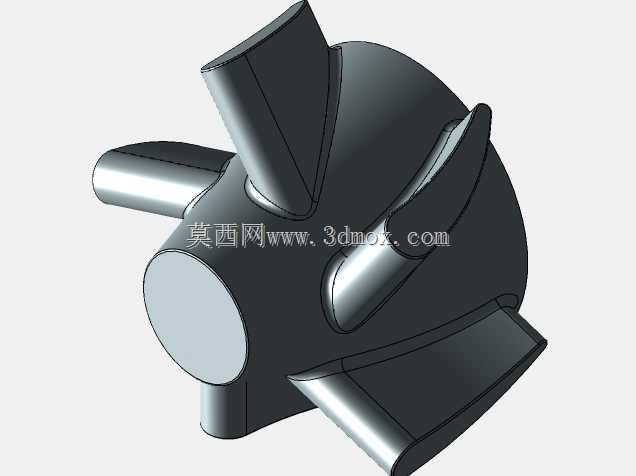

　　该模型表现的是一种带锥形轮毂和四片曲面叶片的搅拌式螺旋桨叶轮，整体结构围绕中心回转轴线展开，适用于小型流体混合、槽内循环、低粘度介质推动以及实验装置中的轴向输送场景。叶轮主体由上部锥台状轮毂、下部扩口过渡段和周向均布的宽叶片组成，叶片从轮毂外壁向外延伸，并在根部形成较大的连接圆角，使载荷能够沿叶根连续传递，避免局部应力集中。

　　从实际使用角度看，这类叶轮通常安装在搅拌轴端部，工作时随轴旋转，叶片对周围液体产生轴向推流作用。与窄叶高速螺旋桨相比，该结构叶片面积较大，叶型前缘和后缘均采用圆滑过渡，能够在较低转速下获得较稳定的流量，适合水处理加药、涂料预混、食品配料槽、化工试剂循环等对剪切要求不高、但需要整体流动的场合。若用于开放槽体，叶轮外径与槽体内径之间需要保留足够间隙，通常要结合挡板布置抑制液面旋涡；若用于管道或导流筒内，则应控制叶尖与筒壁间隙，使流体主要沿轴向通过，减少回流损失。

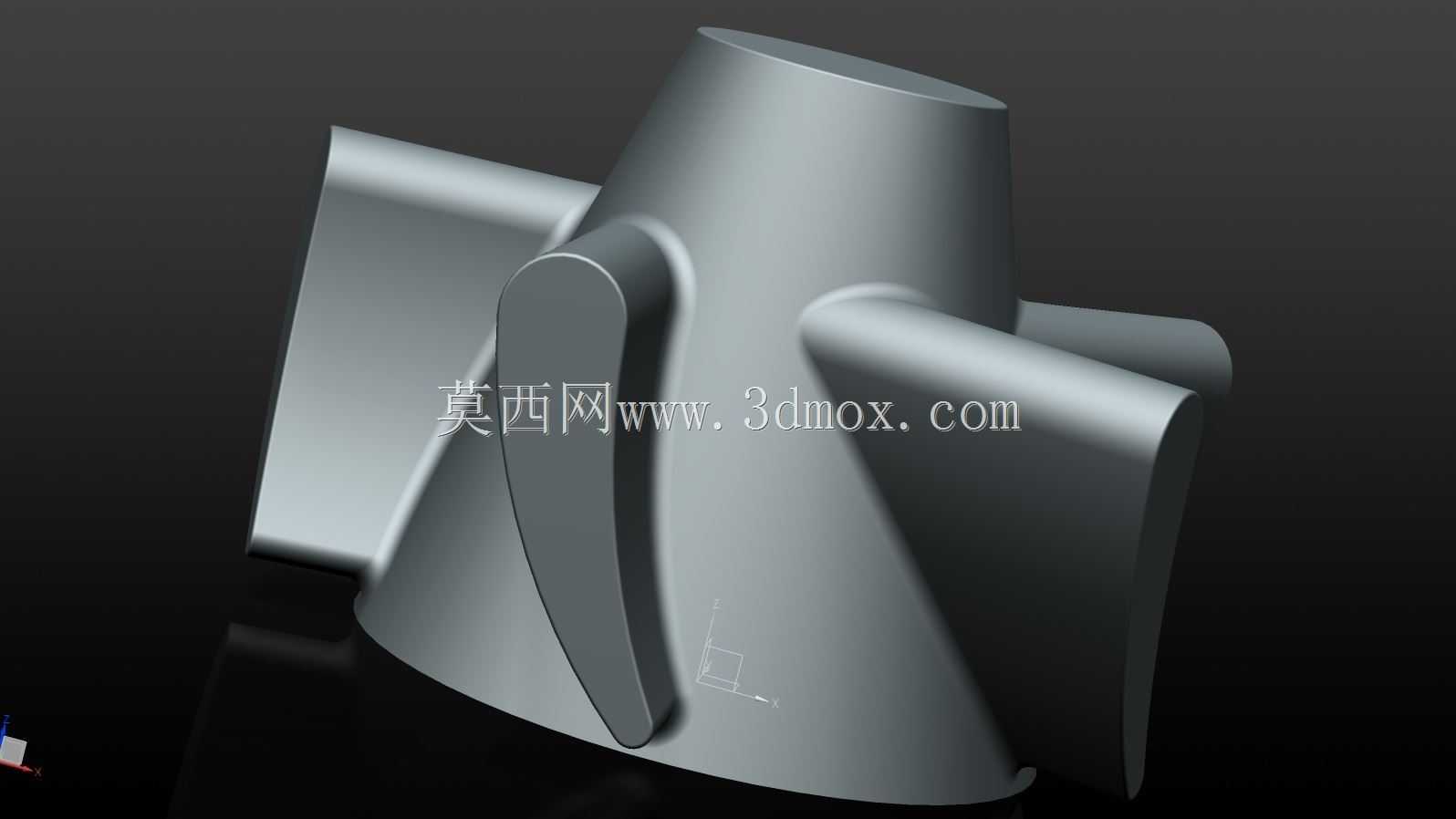

　　外形上，模型的轮毂采用上小下大的锥形轮廓，顶部可作为与轴套或联轴器衔接的安装基准。实际设计时，中心孔、键槽、锁紧螺纹或紧定螺钉位置需要根据驱动轴直径补充确定。轮毂下端扩口不仅增加了叶片根部的包裹范围，也使叶片与轮毂之间的过渡更接近铸造或注塑成型工艺要求。对于金属件，可采用铸造后机加工中心孔和端面的方式；对于塑料或尼龙件，则可考虑一体成型，并在轮毂顶部增加嵌件以提高轴连接可靠性。

　　叶片设计是该部件的核心。四片叶片沿圆周近似等角度分布，叶面呈空间扭曲形态，靠近轮毂处叶片姿态较陡，向外缘逐渐展开，有利于把旋转能量转化为轴向流动。叶尖位置做了圆弧收束，可降低叶尖处的流体分离和噪声。叶片厚度并非简单等厚处理，根部厚度明显大于外缘，符合悬臂叶片受弯时的载荷分布规律。建模时应重点保证叶根曲面、轮毂外锥面和叶片压力面之间的连续性，若后续需要进行流场分析，可在叶片表面保留平滑拓扑，减少碎面造成的网格质量问题。

　　安装边界方面，叶轮的轴向位置需要根据槽体液位和搅拌目的确定。用于悬浮固体时，叶轮距罐底不宜过高，以保证底部物料能够被上升流带动；用于均匀混合时，可将叶轮置于液深中部，使上下循环路径更均衡。若轴端采用悬臂安装，轮毂高度与轴径的比例应满足悬臂刚度要求，必要时在轮毂内设置加长轴套，使夹紧位置远离叶片载荷作用区。叶片外缘到罐壁、盘管、挡板等附件的距离也要在三维装配中校核，防止旋转干涉，同时为拆装和清洗留出操作空间。

　　从结构建模思路看，该件适合先建立中心轴线和轮毂回转体，再以基准面绘制叶片截面轮廓，通过放样、弯曲或曲面缝合形成单片叶型，最后按圆周阵列得到四叶结构。叶根过渡区域不宜采用尖锐布尔交线，应通过圆角或增厚曲面使材料连续。若进入工程详图阶段，还需要补充叶片厚度变化、轮毂内孔公差、端面跳动、动平衡等级以及表面处理要求。对于承受腐蚀介质的工况，可在材料选择上考虑不锈钢、青铜或耐腐蚀工程塑料；对于一般搅拌场景，碳钢配合防腐涂层也可满足使用需求。

　　该模型的价值在于直观呈现了锥形轮毂与宽曲面叶片的组合关系，可作为搅拌设备选型、叶轮结构方案比对、流体部件教学以及三维曲面建模练习的参考对象。工程应用中，还需结合介质粘度、槽体容积、转速、功率消耗和轴系强度进行完整校核，才能将外观结构转化为可制造、可装配、可稳定运行的实际部件。
