CA6140机床用齿条小齿轮传动结构

　　这套齿条小齿轮传动结构，是CA6140普通车床进给系统里的核心传动副之一，日常在机床的纵向进给传动链路里承担运动转换的作用，能把进给箱输出的旋转运动，直接转化为床鞍沿床身导轨方向的直线进给动作，是保证车床外圆车削、端面车削、螺纹切削工序中进给精度的基础部件。从实际应用场景来看，这类齿轮齿条传动除了普通车床的进给机构，还会用在汽车转向系统、自动化生产线直线输送单元、大型龙门设备的长距离行走机构里，相比丝杠传动，它的传动行程不受丝杠长度限制，传动效率更高，能适应长行程高速往复运动的工况，缺点是传动间隙相比滚珠丝杠更大，需要配套间隙消除结构来保证反向传动精度，在CA6140车床的结构里，这个间隙是通过齿轮的轴向错位调整结构来补偿的。

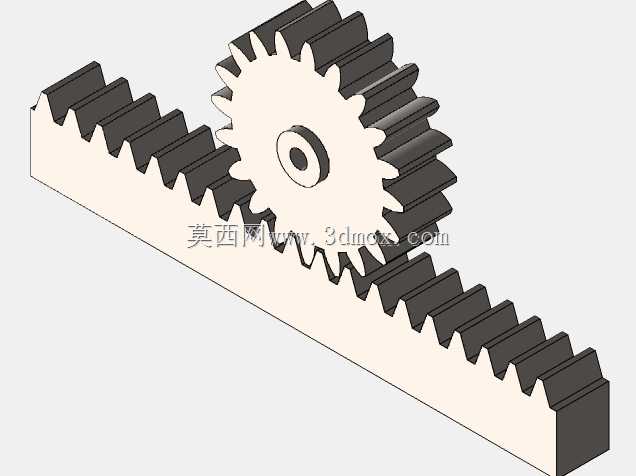

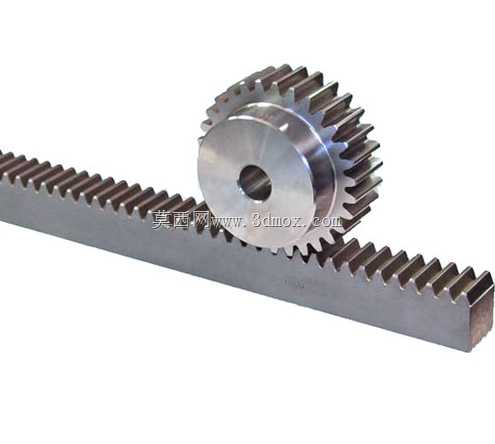

　　从功能特性上看，这套传动副的小齿轮采用直齿圆柱齿轮结构，带凸台轮毂设计，中心开有键槽安装孔，能和进给输出轴通过平键传递扭矩，轮毂端面开有紧定螺钉孔，可实现齿轮在轴上的轴向定位，避免传动过程中齿轮窜动影响啮合精度；配套的齿条为标准直齿齿条，齿形参数和小齿轮完全匹配，安装时齿条通过沉头螺钉固定在床身的安装基面上，安装基面的平面度要求控制在0.02mm/全长范围内，才能保证齿轮齿条啮合时的齿面接触面积符合要求，避免出现偏载、啃齿的问题。设计过程中首先要匹配传动模数和压力角，CA6140车床用的这套传动副采用20度压力角、模数2的标准齿形，齿顶高系数取1，顶隙系数0.25，保证啮合时的齿侧间隙在0.05-0.1mm范围内，

　　既不会因为间隙过大导致进给反向空程量太大，也不会因为间隙过小出现传动卡滞、齿面磨损加剧的问题。小齿轮的齿宽设计为20mm，齿条的齿宽和齿轮保持一致，安装时要保证齿轮的齿宽中心和齿条的齿宽中心对齐，轴向错位量不能超过1mm，否则会导致齿面接触应力集中，缩短部件使用寿命。安装边界方面，小齿轮的安装轴径为16mm，轴伸长度要匹配轮毂厚度22mm的尺寸，保证齿轮安装后端面和轴肩的贴合间隙不超过0.01mm；齿条的安装孔间距为100mm，安装时要以床身导轨为基准找正齿条的直线度，全程的直线度误差不能超过0.03mm，相邻两段齿条对接处的齿距误差要控制在0.01mm以内，避免齿轮经过对接位置时出现传动冲击。日常工况下，这套传动副的润滑采用锂基脂定期加注，齿面的清洁度要注意避免铁屑进入啮合区域，否则很容易造成齿面压痕、点蚀，影响传动平稳性。
