高水头小流量冲击式佩尔顿水轮机结构

　　这款佩尔顿式水轮机属于冲击式水力发电核心设备，主要适配高水头、小流量的水力资源开发场景，在山区径流式水电站、高落差引水式发电站，以及部分工业余压能量回收系统中承担水能到机械能的转换作用，尤其适合阿尔卑斯式高落差山地流域的电站配置，这类场景下水流具备较高的压能与动能，常规反击式水轮机无法适配其工况参数。

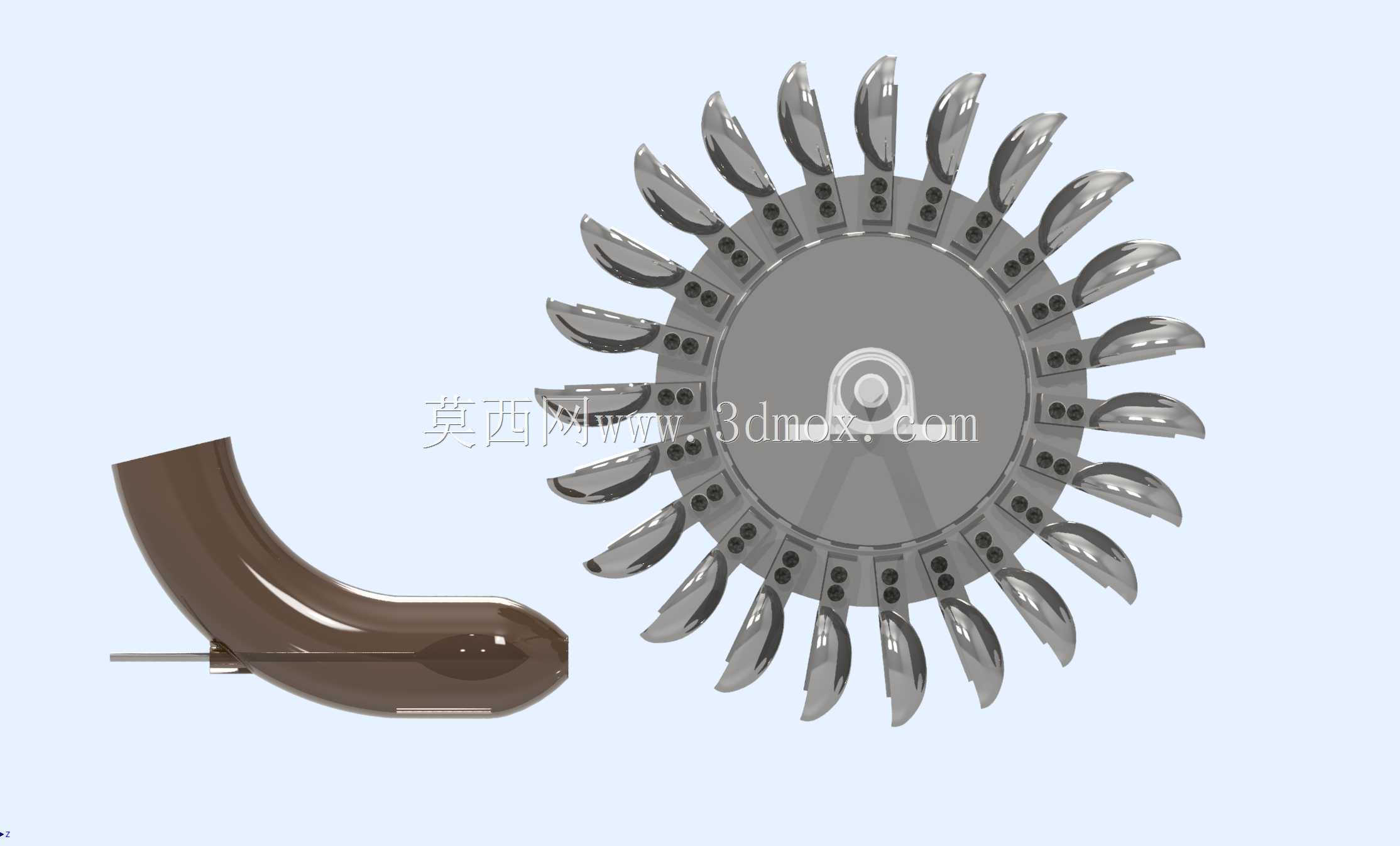

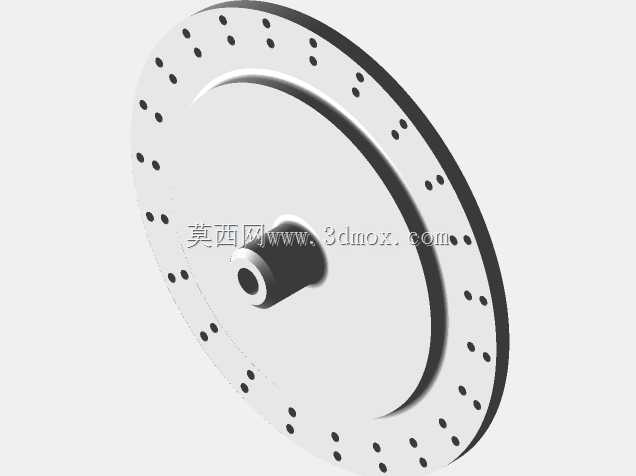

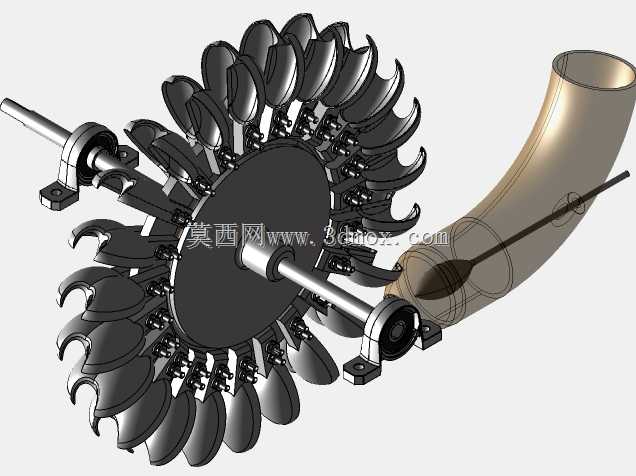

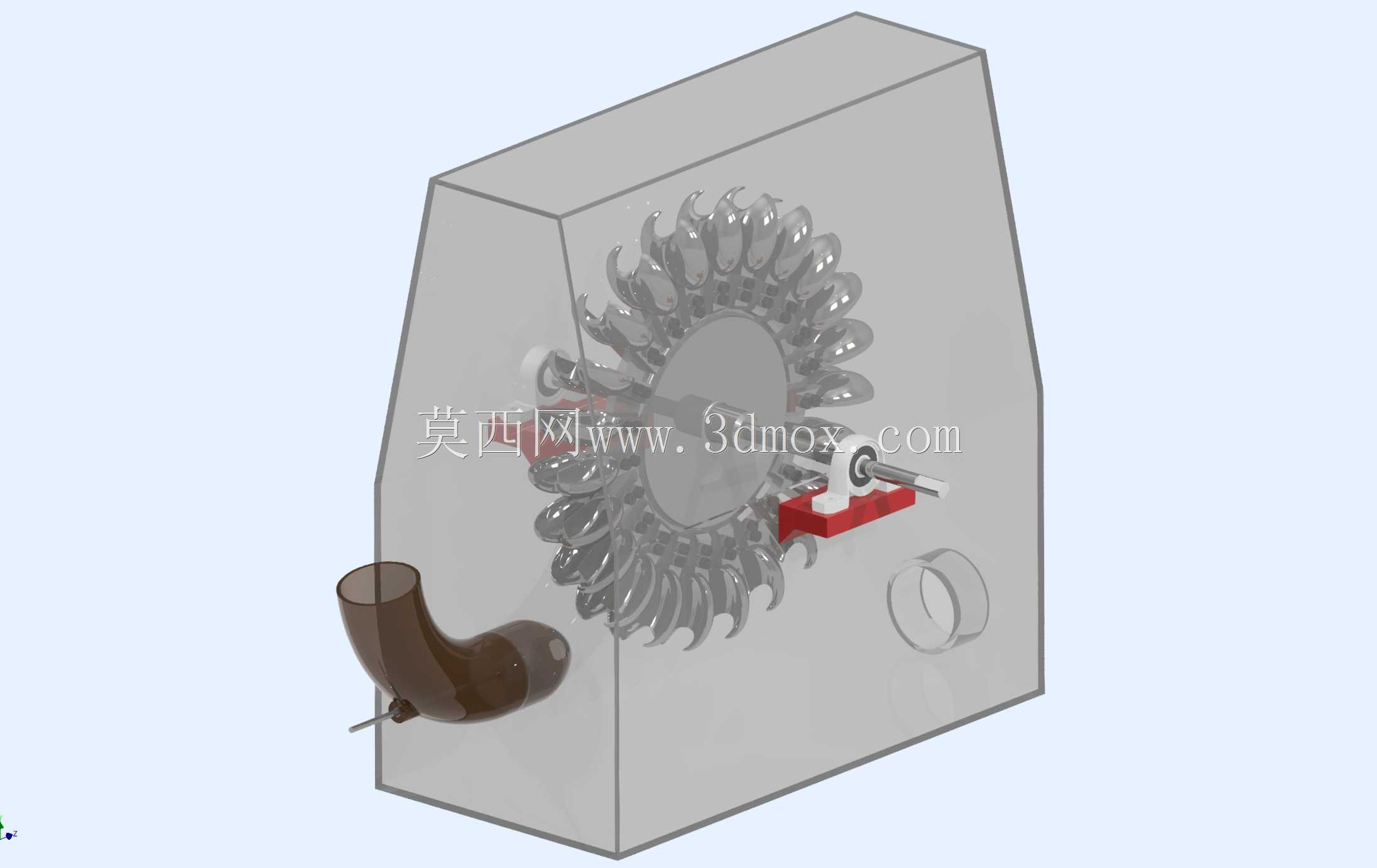

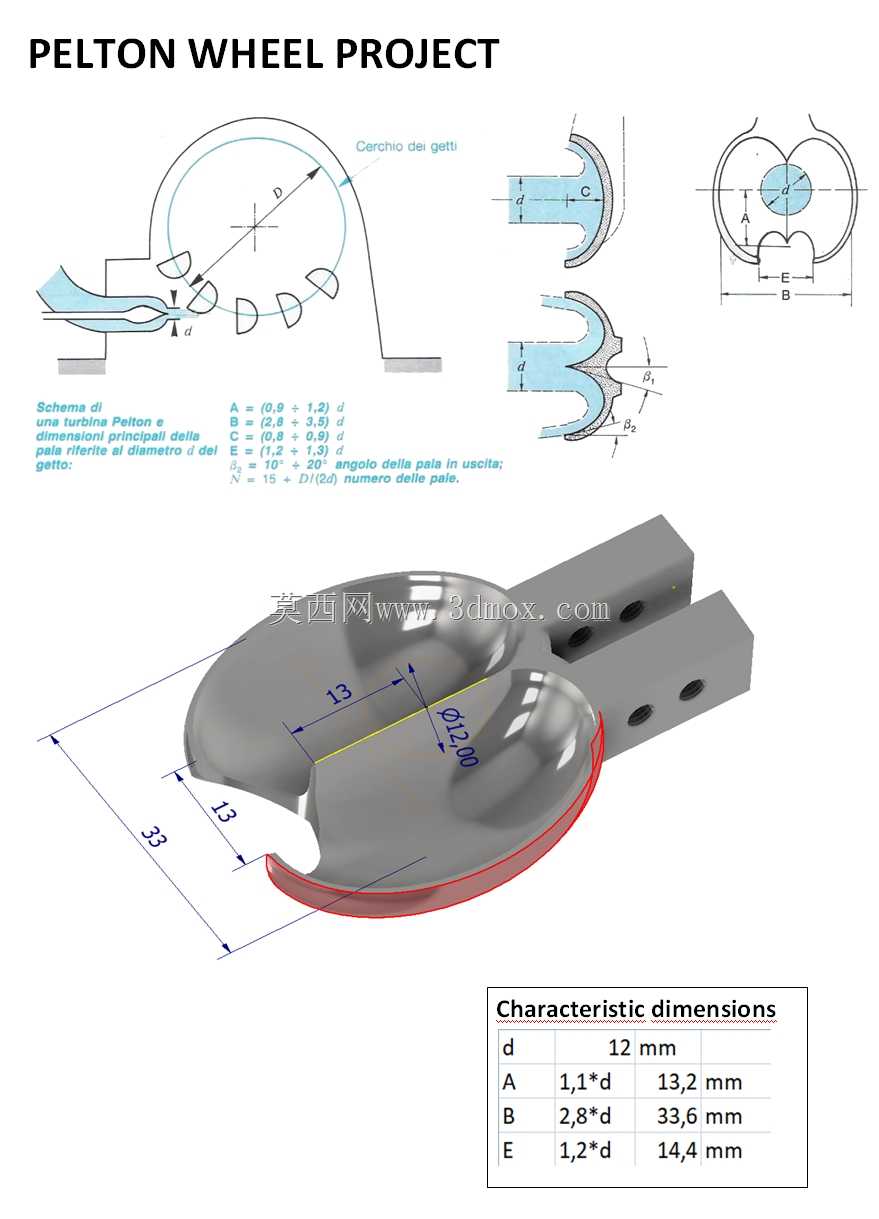

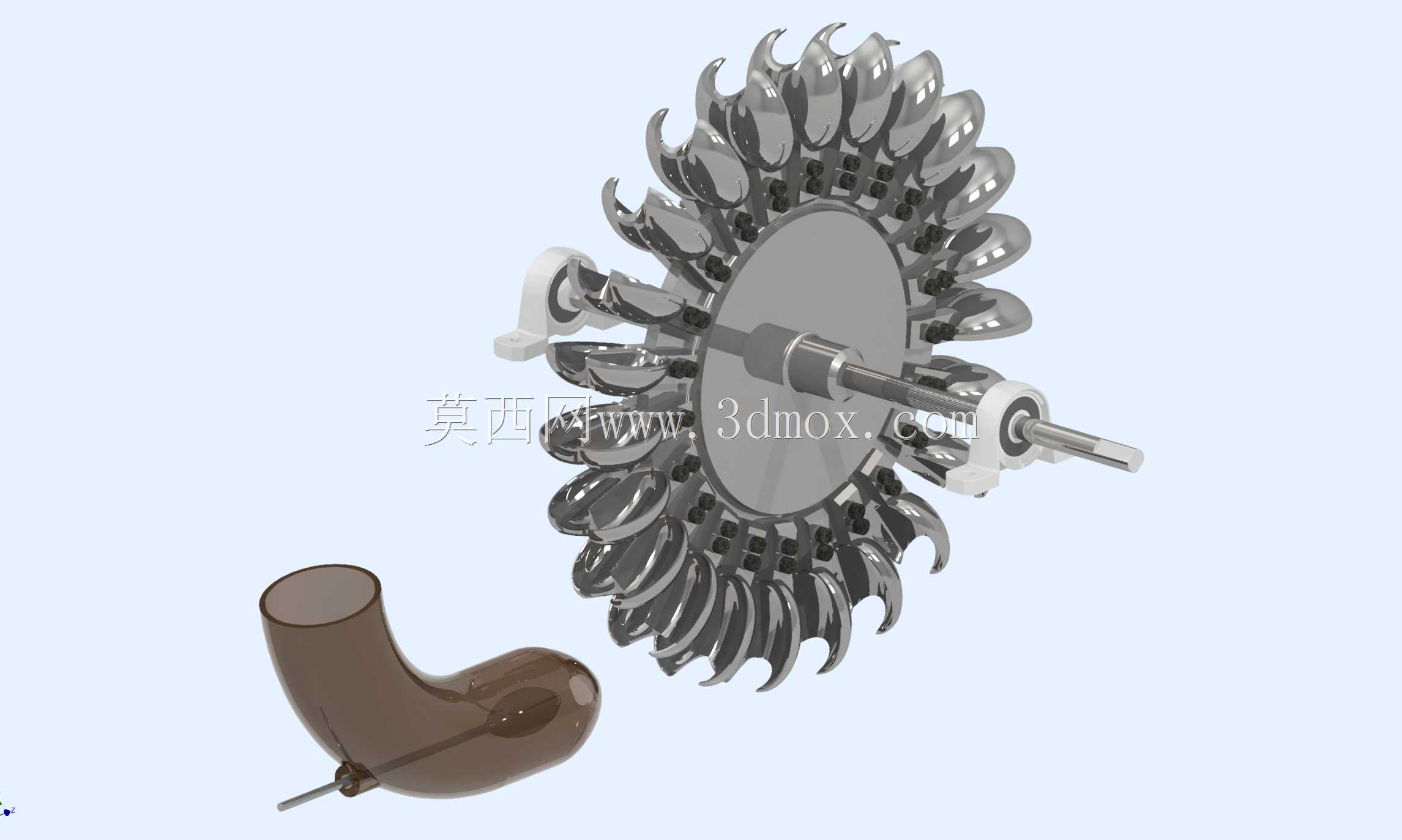

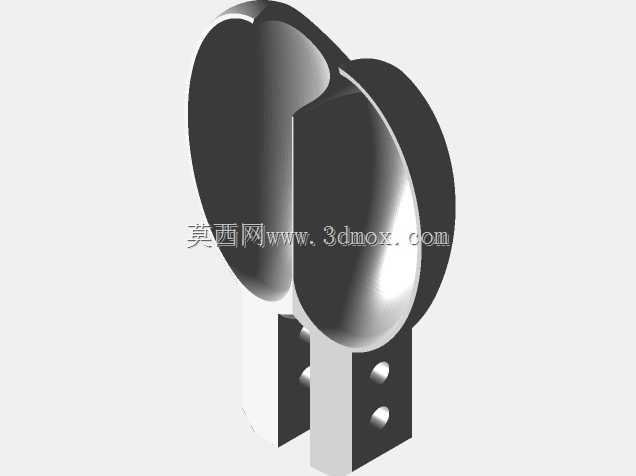

　　设备整体采用箱式集成壳体结构，壳体自带轴系安装支架，将转轮、喷嘴、调节机构全部集成在封闭腔体内，既可以引导做功后的水流顺畅排出，也能避免高速水流飞溅带来的安全隐患，同时为转动部件提供稳定的安装支撑，减少轴系运行过程中的振动偏移。核心做功部件为勺型水斗转轮，圆周方向均匀布置的水斗采用对称分流结构，高速射流从喷嘴喷出后冲击水斗中心，沿水斗曲面转向近180度后排出，将水流的动能最大限度传递给转轮，带动输出轴旋转连接发电机完成能量转换。

　　喷嘴组件搭配可移动调节销结构，可根据实时水流量、水头压力变化调整喷嘴过流面积，匹配不同工况下的射流速度与流量，保证设备在负荷波动时仍能维持较高的能量转换效率，调节销的运动轨迹经过运动学校核，调整过程中不会与转轮水斗发生运动干涉，同时保证射流始终精准冲击水斗的最佳做功位置。

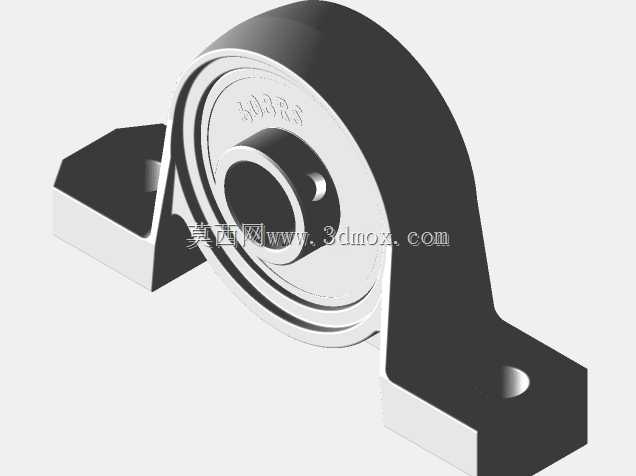

　　设计过程中，轴系支撑位置经过载荷校核，转轮的悬臂长度控制在合理范围内，避免高速旋转时出现轴系挠曲变形；进水弯管采用流线型流道设计，减少水流进入喷嘴前的沿程阻力与局部涡流，保证喷嘴出口射流的均匀性与集中度；壳体上预留的检修口可在不拆解整体壳体的情况下完成喷嘴检查、调节销维护等日常操作，降低后期运维难度。安装边界上，设备的进水接口、输出轴位置、安装固定孔位均按照小型水电站的通用安装尺寸设计，可直接对接标准压力输水管道与发电机输入轴，无需额外制作复杂的转接工装，壳体底部的安装平面平面度控制在安装要求范围内，保证设备固定后运行平稳，减少振动传递到基础结构。
