电缆电线送料馈线输送机构

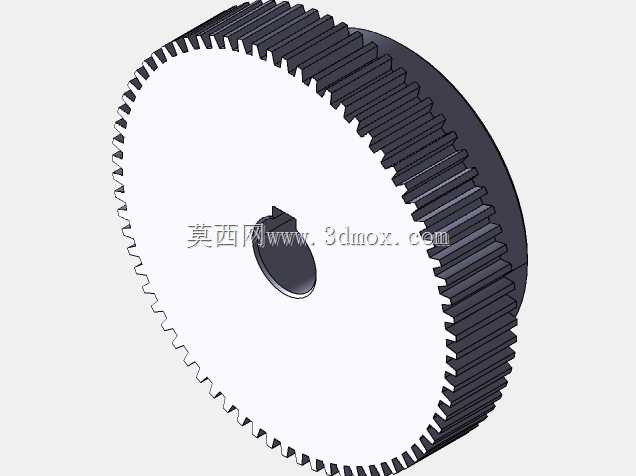

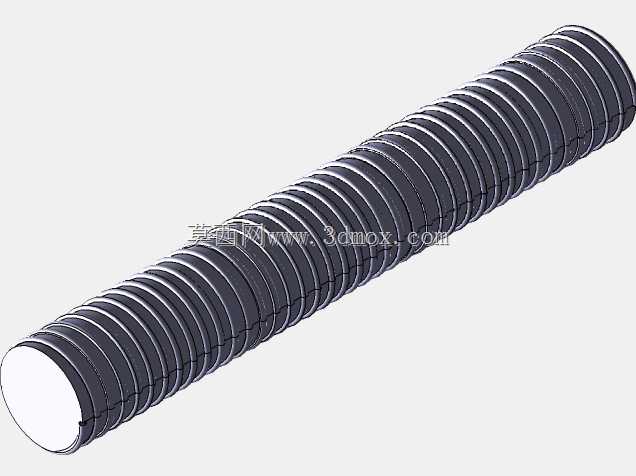

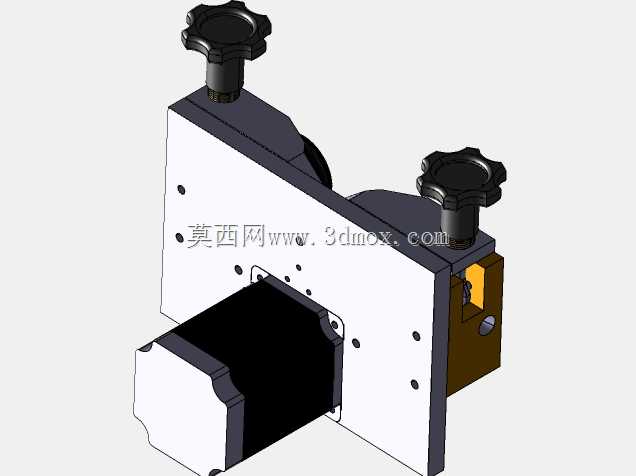

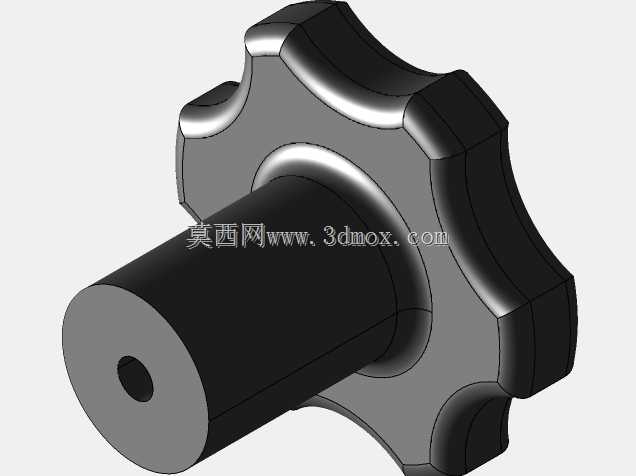

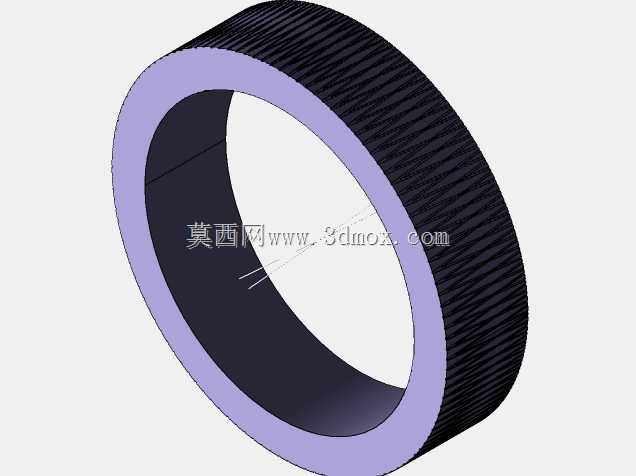

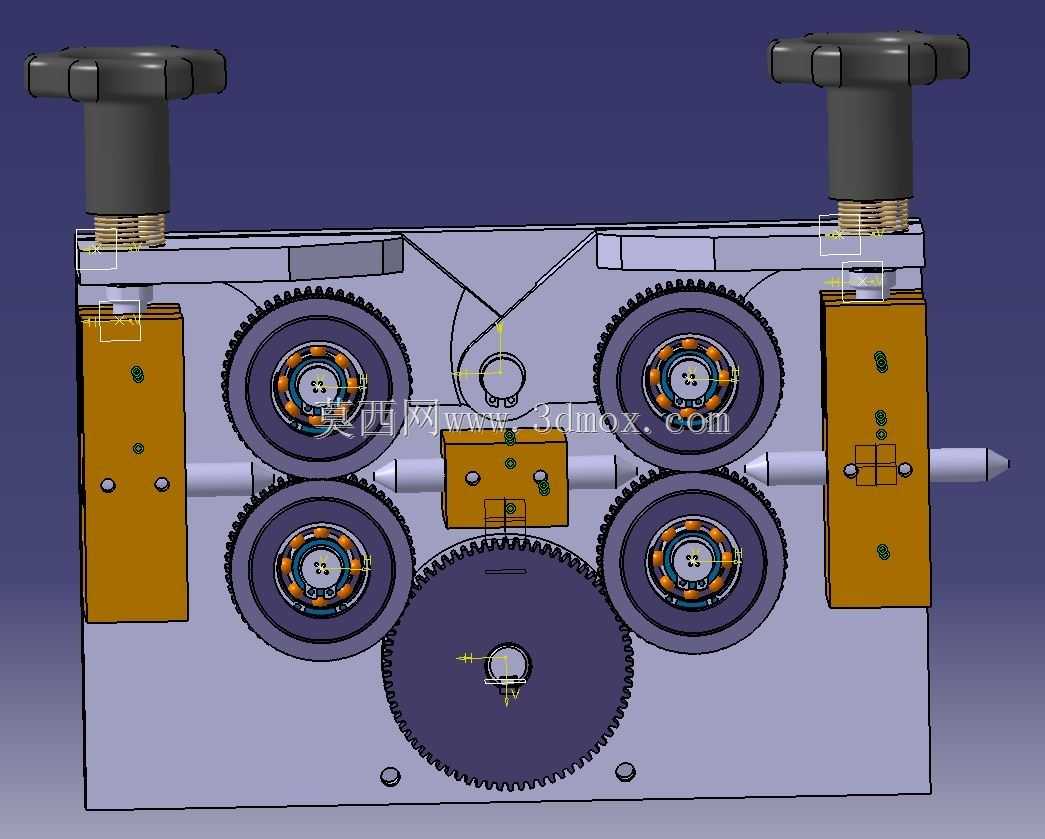

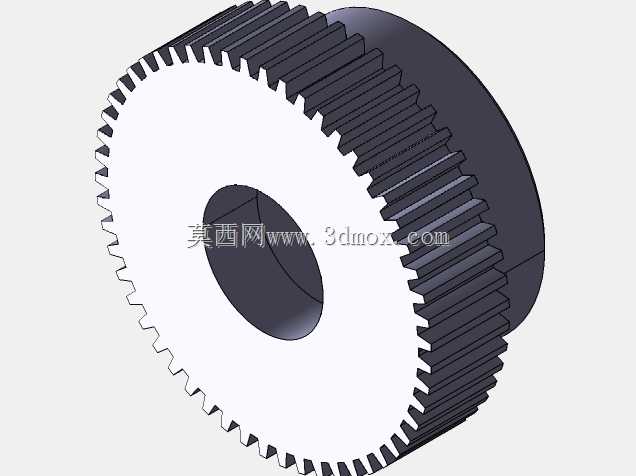

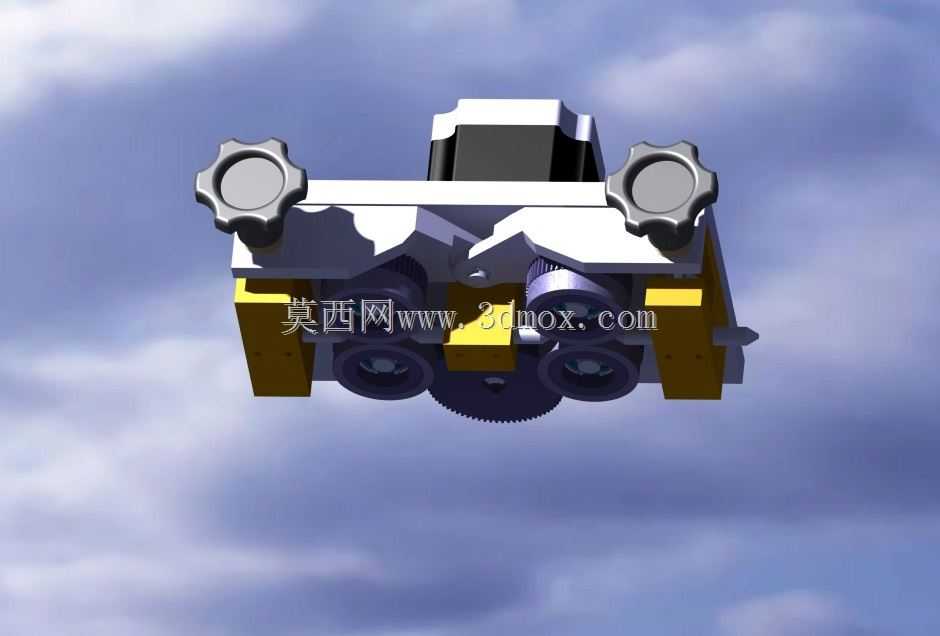

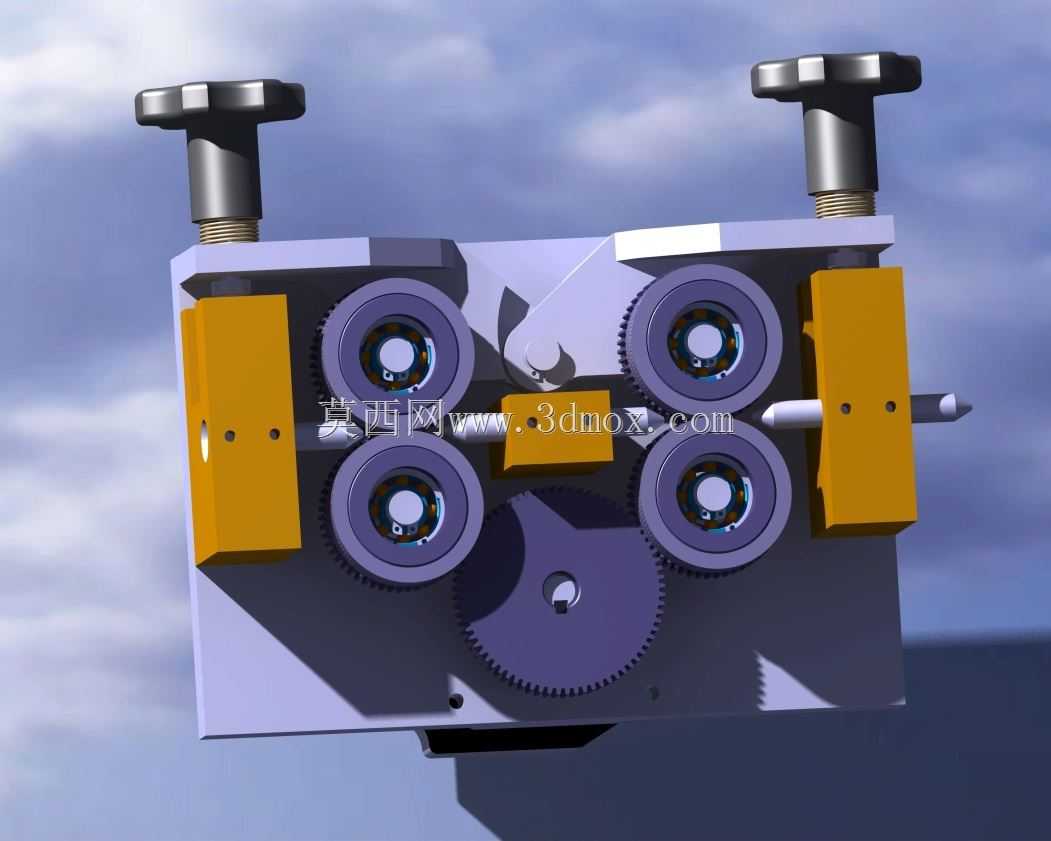

　　该线缆馈送机构主要应用于线束加工、线缆裁剥、电缆成卷绕制等生产场景中，承担线缆的定长输送、平稳送进功能，是线缆加工类设备前端进料段的核心执行部件，可适配多规格单芯硬线、多股软线以及小直径控制电缆的送料作业，避免送线过程中出现线缆表皮划伤、线芯扭曲、送进长度偏差过大等常见生产问题。从结构设计来看，机构采用上下对称布置的双组滚轮作为线缆夹持输送载体，每组滚轮包含两个带圆弧型线槽的输送轮，线槽表面做滚花处理以增大与线缆表皮的接触摩擦力，避免送线过程中出现打滑丢转问题；滚轮之间通过直齿圆柱齿轮做同步传动，保证上下滚轮线速度完全一致，不会因上下轮速差对线缆表面形成搓擦损伤。机构顶部设置两个带防滑滚花的锁紧调节旋钮，旋钮下方连接梯形螺纹调节副，

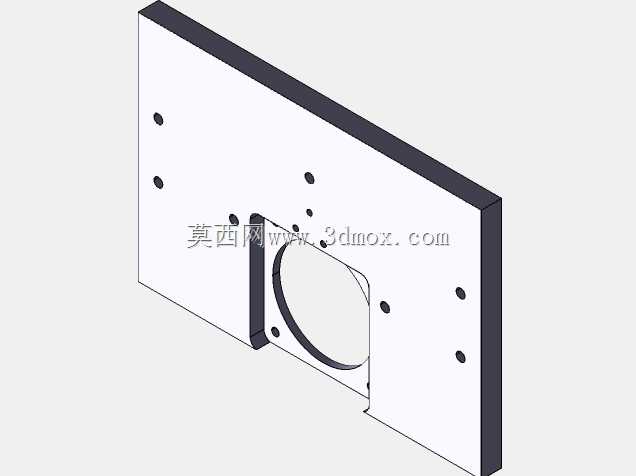

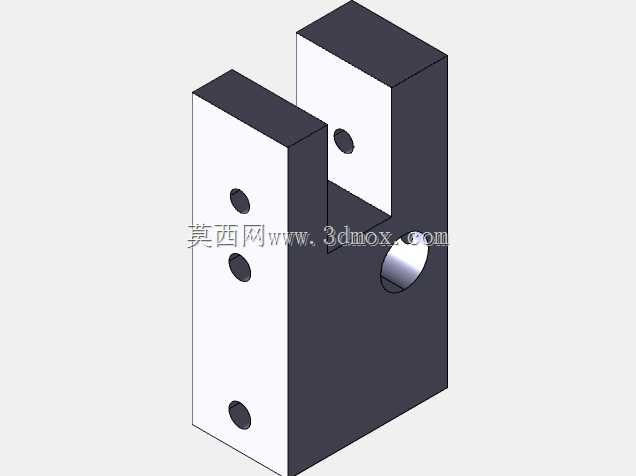

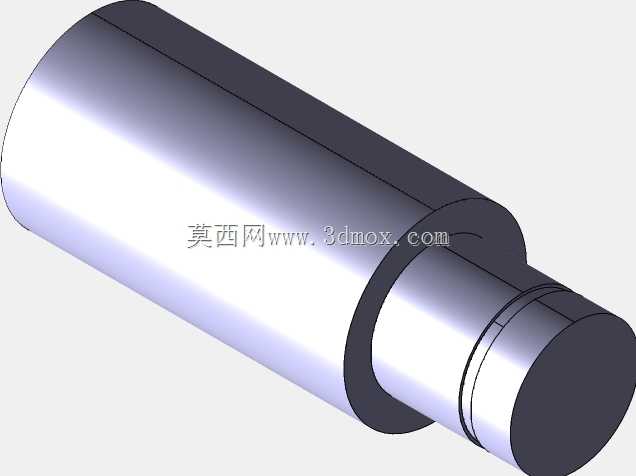

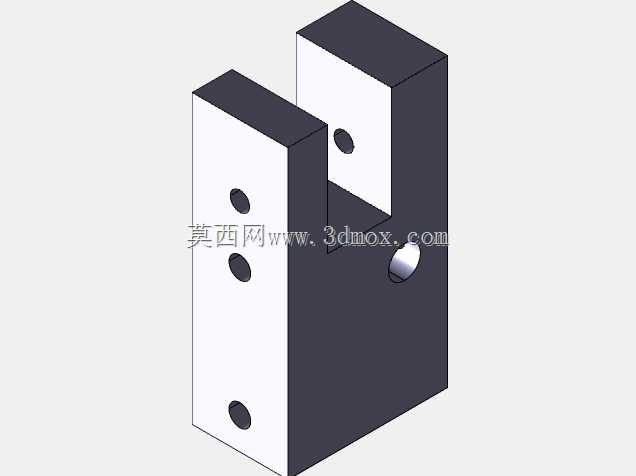

　　可根据待输送线缆的实际外径调整上下滚轮组的夹持间隙，调节行程可覆盖常规小直径线缆的尺寸范围，调整到位后依靠螺纹副的自锁特性保持夹持压力稳定，无需额外增加锁止结构。两侧设置的黄色导向定位块开有与滚轮线槽同轴的导向通孔，线缆从一侧导向孔穿入后可直接对准滚轮夹持中心，避免穿线时出现偏斜卡滞，导向块采用沉头螺钉固定在主体安装板上，可根据不同线径更换对应孔径的导向块，拓展机构的适配范围。主体安装板作为所有零部件的安装基准，板件上加工有对应齿轮轴、滚轮轴的定位安装孔，孔位公差按照IT7级精度设计，保证各传动轴的平行度要求，降低传动过程中的齿轮啮合噪音与滚轮跳动量；安装板背面预留有与驱动电机连接的输入轴接口，

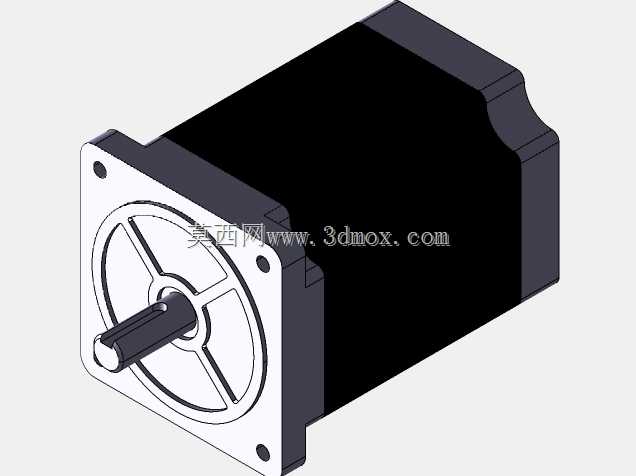

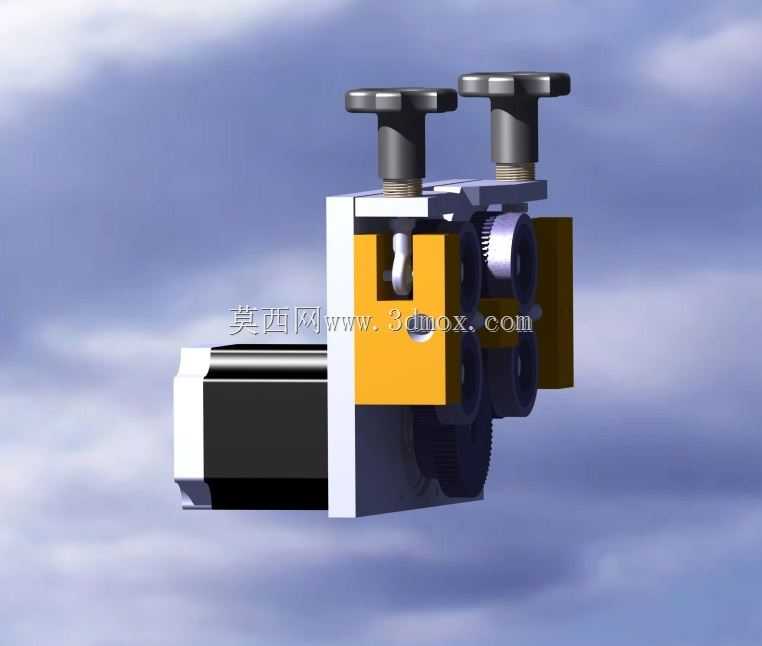

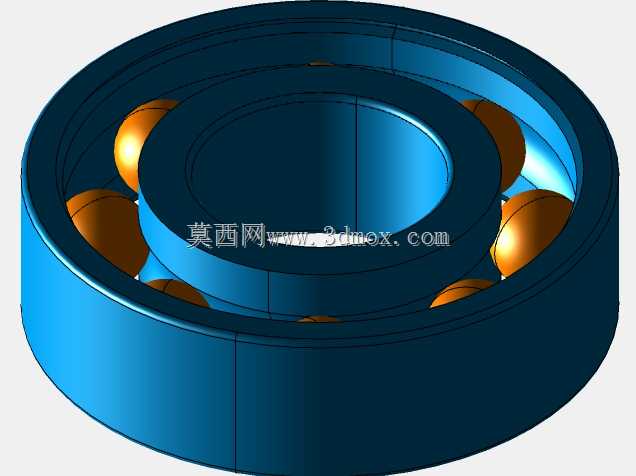

　　可根据送线速度需求匹配步进电机或伺服电机作为动力源，也可通过同步轮接入设备主传动系统实现联动送线。机构整体安装边界紧凑，可直接嵌入到裁线机、剥线机、端子压接机等设备的进料工位，安装时只需通过安装板上预留的四个沉头固定孔即可完成定位锁紧，无需额外设计复杂的转接支架；外露的传动齿轮外侧可根据使用需求加装防护盖板，避免生产过程中线头、杂物落入齿轮啮合区造成卡滞，日常维护时只需定期向齿轮啮合面、滚轮轴承位置加注润滑脂即可，整体结构故障率低，对使用环境的适应性较强，可在常规车间生产环境下长期稳定运行。
