24V直流350W减速驱动电机三维建模

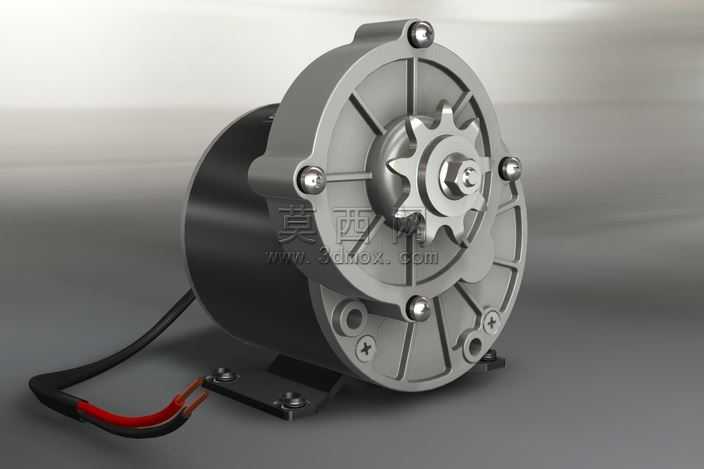

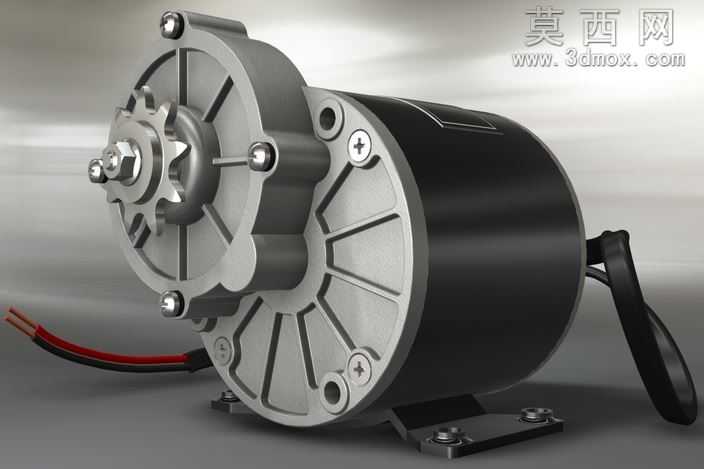

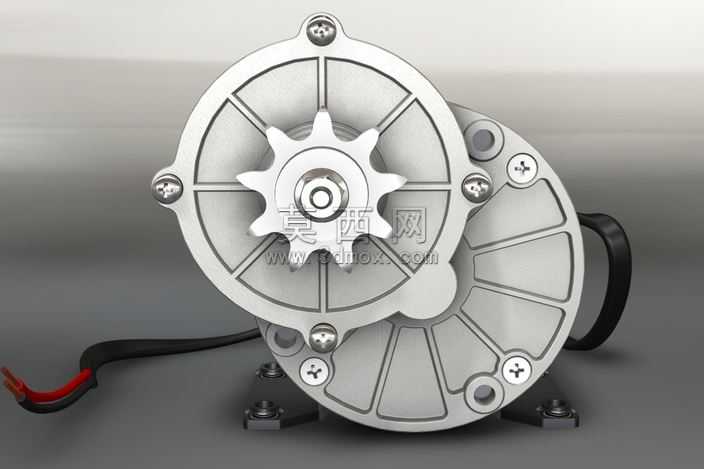

本模型为24V低压直流350W减速驱动电机的完整三维建模成果，建模过程严格遵循实物测绘尺寸与工程设计规范，完整还原了该款电机的全部结构细节。建模阶段首先梳理电机的整体组成逻辑，将结构划分为后端直流电机本体、前端减速齿轮箱、输出链轮、安装固定底座、出线接线端五大模块，采用自底向上的建模思路逐一完成各零件的参数化绘制，再通过装配约束完成整体组装，确保各零件间的配合关系与实际产品完全一致。材质与渲染阶段，针对不同部件的物理属性匹配对应材质：电机主体的黑色机壳采用哑光磨砂工程塑料材质，还原其绝缘耐磨的表面质感；前端减速箱端盖采用铸铝材质，添加轻微的金属磨砂纹理与倒角高光，还原压铸铝件的哑光金属质感；输出链轮采用调质钢材质，添加齿面的细微加工纹理与金属光泽；固定螺栓、接线端子等标准件采用镀锌钢材质，还原金属紧固件的亮面质感；引出的电源线分别匹配黑色绝缘外皮与红黑铜芯接线端的材质，接线端的裸露铜材添加氧化质感提升真实度。结构设计上，前端减速箱采用行星减速结构的外观还原，端盖通过四颗对称布置的螺栓与箱体紧固，端盖表面设计有放射状加强筋提升结构强度，同时预留了安装定位孔与固定螺孔；输出轴端固定传动链轮，链轮的齿形参数符合对应链条的啮合标准；底部的安装底座采用冲压钢板弯折成型，通过螺栓与电机本体紧固，底座上预留长条形安装孔，适配不同安装位的固定需求；出线端采用密封结构引出电源线，红黑接线区分正负极，符合低压直流电机的接线规范。渲染阶段采用柔和的影棚布光，主光源从侧上方打亮电机主体，辅助光源补全暗部细节，添加柔和的环境反射提升金属材质的真实感，背景采用中性灰色调突出电机本身的结构轮廓，最终渲染效果清晰展现了电机的外观细节、结构层次与材质特征，可用于产品展示、装配教学、设备选型参考等场景。
