大霸尖电机端盖结构三维设计作品

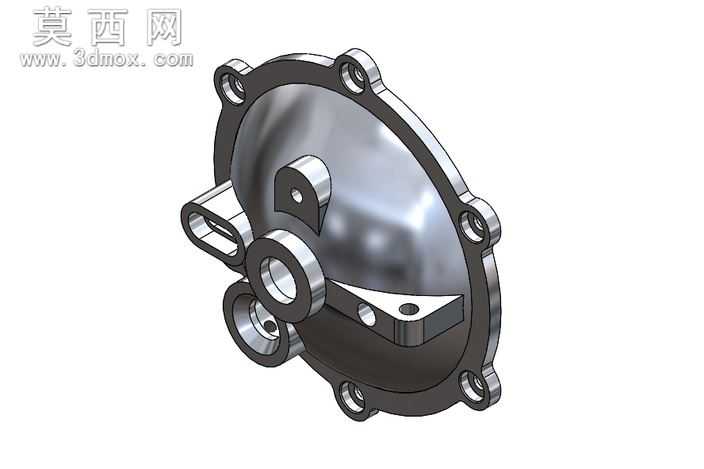

本作品为电机端盖类零部件的三维建模设计成果，建模过程依托三维参数化设计软件完成，整体采用自顶向下的设计思路，先梳理端盖与电机内部组件的装配配合关系，确定各安装位的尺寸基准，再逐步拆分特征完成整体结构搭建。建模阶段优先绘制端盖主体的旋转基体轮廓，通过旋转特征生成端盖的基础盘型结构，再针对周向均匀分布的安装耳位，先完成单个耳位的凸台、通孔、定位倒角特征绘制，通过圆周阵列命令快速生成其余耳位结构，保证各安装位的位置度公差符合装配要求。针对端盖表面凸起的轴承座、出线嘴、拨杆安装座等异形结构，采用多基准面定位的方式绘制草图，通过拉伸、切除、圆角等特征命令逐步细化，其中轴承座部位采用同轴心的双层凸台设计，预留轴承安装的定位台阶与密封槽位，出线嘴部位设计为带侧向开孔的筒状结构，兼顾线缆穿出与防护的功能需求，拨杆安装座预留销轴孔与限位平面，保证后续拨杆组件装配后的活动行程不受干涉。材质与渲染阶段，主体结构赋予抛光金属钢材质，调整材质的反射率、粗糙度参数模拟真实冲压金属壳体的表面质感，安装孔内壁、配合端面赋予轻微磨砂的机加工材质效果，区分不同加工面的视觉差异，渲染时采用柔和的工业产品打光方案，多角度呈现端盖的结构层次与曲面过渡细节，避免局部阴影过暗遮挡结构特征。结构设计上充分考虑端盖的实际使用需求，周向安装耳位做了加厚处理并设置过渡圆角，降低装配应力集中的风险，各凸台与主体盘的连接位置均设置渐变过渡曲面，兼顾结构强度与压铸成型的工艺可行性，所有开孔边缘均做了去毛刺倒角处理，符合机械加工的常规工艺要求，整体模型的特征树逻辑清晰，各尺寸参数可根据实际电机规格进行快速调整修改，具备较高的参数化复用价值，可直接用于同类型电机端盖的结构设计参考、装配干涉校验以及后续的工程图纸导出工作。
